Где находится предохранитель прикуривателя на Шевроле Нива (Шеви)

Где находится предохранитель прикуривателя на Шевроле Нива (Шеви)

  1. Где находится предохранитель
  2. Проверка и замена
  3. Как снять и разобрать прикуриватель
  4. Как отремонтировать
  5. Схема подключения
  6. Как установить дополнительный прикуриватель

Даже не имеющий вредной привычки владелец Нива Шевроле пользуется прикуривателем в своем авто несколько раз в течение дня. Выносной элемент может длительное время лежать в бардачке невостребованным, но розетка Шеви постоянно занята: зарядка мобильных устройств, средств навигации и автоаксессуаров не оставляет ее без дела. В ситуации когда после подключения необходимый девайс не отозвался знакомым сигналом о начале зарядки, первое что приходит на ум, — заменить предохранитель прикуривателя Шевроле Нива.

Где находится предохранитель

Предохранители скрыты в специальном изолированном блоке, который располагается слева от водителя под рулевым колесом. Свободного доступа внутрь не предусмотрено, блок находится под крышкой, зафиксированной винтами. Чтобы добраться до внутренних деталей, необходимо открутить винты фигурной отверткой. Затем, начиная с верхнего края, вывести крышку из зацепления с защелками. Содержание и компоновка элементов монтажного блока может различаться в зависимости от года выпуска авто:

  1. На Ниве до 2009 г. выпуска предохранитель, рассчитанный на ток 20 А, маркирован F7. Он отвечает за работу звукового сигнала автомобиля и прикуривателя.
  2. На инжекторные модели Нива 21214, выпущенные после 2009 г., установлена плавкая вставка, рассчитанная на ток 15 А, с маркировкой F6. Эта деталь включена в цепь прикуривателя и отвечает только за его работу.

Проверка и замена

После вскрытия крышки блока предохранителей и реле необходимо извлечь вставку для последующей замены. Производителем предусмотрен специальный инструмент — щипчики для этой манипуляции, они должны находиться под крышкой монтажного блока с предохранителями и реле. Щипчиками извлекают необходимую вставку, заменяют ее исправной. Если после замены элемент не начал работать, значит, причина поломки не в предохранителе прикуривателя ВАЗа, а в обрыве цепей.

Когда предохранитель перегорает снова и снова, не пытайтесь использовать вставку, рассчитанную на большую силу тока, или «жучок»: цепь прикуривателя замкнута. Работы по поиску причины замыкания следует производить после отключения «массы» аккумуляторной батареи. Причиной могут быть перетертые, касающиеся друг друга или корпуса машины провода, повреждения изоляции. Найденные дефекты устраняются: производится изоляция или замена поврежденных участков.

Как снять и разобрать прикуриватель

Прикуриватель вместе с пепельницей находится в выдвижном отсеке посередине «торпеды», он состоит из 2 деталей — розетки и выносного патрона с нихромовой нитью накаливания.

Разобрать выносной патрон не получится — это цельная неремонтопригодная деталь.

Если причина поломки кроется в розетке, производится демонтаж и замена элемента по следующему алгоритму:

  • с АКБ снимается электрическая шина, которой выполнено подключение минусовой клеммы;
  • из гнезда розетки удаляется выносной инжектор;
  • сжимается до момента выхода из пазов и снимается защитный экран розетки;
  • отверткой нажимают защелку и выводят ее из монтажного паза;
  • гнездо, которое необходимо заменить, выводится из паза вместе с проводкой;
  • разъединяют провода, розетка демонтирована.

Во время демонтажа необходимо проявлять осторожность чтобы не пораниться плоской отверткой.

Как отремонтировать

Если подключаемый внешний девайс в работающей розетке вызывает искрение, это признак того, что у контактных лепестков нет надежного соединения с выносным патроном. Из-за создаваемой вследствие этого «слабины» плавкая вставка будет перегорать. Необходимо вооружиться плоской отверткой, фонариком и подогнуть контактные лепестки, которые расположены внизу розетки. Когда лепестки сильно обуглены, устройство стоит заменить целиком.

Схема подключения

Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:

  • красный — положительный полюс питания, в цепь которого включен предохранитель;
  • черный — отрицательный, необходимо подключить на массу;
  • голубой — через него осуществляется питание лампочки подсветки.

Как установить дополнительный прикуриватель

Количество мобильных приспособлений, используемых в период эксплуатации ВАЗ-21214, особенно во время длительных поездок или семейных путешествий, может доходить до 5 и более единиц. Зарядить телефоны или воспользоваться навигатором, когда не работает прикуриватель, невозможно. Чтобы исключить непредвиденные ситуации, необходимо использовать дополнительный разветвитель на несколько зарядочных гнезд.

Для удобства пассажиров параллельную розетку-разветвитель принято устанавливать между передними сиденьями вместо подстаканников или в тоннель для иммобилайзера. После монтажа и закрепления провода дополнительной розетки соединяют параллельно штатной. Места соединений надежно изолируются.

Меняем предохранитель прикуривателя Нива Шевроле

Многие автомобили оборудованы прикуривателем. Но большинство владельцев не используют его по прямому назначению, поскольку не имеют вредных привычек. Разъем прикуривателя используется в качестве розетки, куда подключается огромное количество устройств: радар детекторы, навигаторы, зарядки, компрессоры и прочие.

Но не все эти приборы достаточно безопасны для бортовой сети автомобиля и способны вызвать перегрузку, а порой и короткое замыкание. В этом случае разъем прикуривателя перестает работать и необходим его ремонт.

Устройство.

На данный момент большинство современных автомобилей уже не оборудуют свои автомобили прикуривателем. Они заменены стандартными USB разъемами, позволяющими подключать и заряжать различные устройства. В Шевроле Нива разъем представляет собой металлический цилиндрический корпус, с подключенным минусовым проводом, а в основании четыре лепестка, имеющие положительный заряд. Подключенный в гнездо прибор замыкает контакты и потребляет энергию от бортовой сети.

Для защиты гнезда используется два предохранителя. Один из нах расположен на самой розетке и представляет собой обычный плавкий предохранитель. Очень многие не подозревают о его наличии, тем не менее он наиболее чаще выходит из строя. Другой предохранитель прикуривателя Шевроле Нива расположен в монтажном блоке. На схеме он обозначен под индексом F6. Помимо этого, он обеспечивает защиту цепи звукового сигнала. В некоторых случаях устанавливался отдельный блок на 15 ампер, размещающийся в резервном слоте.

Ищем причины неполадок.

В Шевроле Нива предохранитель на прикуриватель имеет плавкую основу, поэтому как правило перегорает во время использования не соответствующего типа устройства. Например, если долго использовать мощный компрессор для накачивания колес. Если подключенный в гнездо прибор перестало работать необходимо сразу же вытащить розетку и убедиться в том, что провода не перегрелись. Если температура контактов высока, то скорее всего возникло короткое замыкание и сгорел предохранитель.

Необходимо проверить встроенный предохранитель. Он не заменяемый и в этом случае необходимо полностью менять разъем. При этом категорически запрещается менять конструкцию розетки прикуривателя и подключать к проводам дополнительные устройства. Провода не рассчитаны на дополнительную нагрузку и в месте соединения могут перегреваться.

Если осмотр предохранителей не выявил проблем, необходимо при помощи мультиметра проверить наличие тока в сети. Возможно причина в обрыве провода, или неисправной розетке, либо разрушении контактной площадки.

Между тем, производитель не рекомендует использовать прикуриватель вместо розетки и подключать разветвители. Поэтому, подключая различные приборы к бортовой сети необходимо быть уверенным в их работоспособности, а также убедиться в исправности встроенных предохранителей.

Шевроле нива блок предохранителей

Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

Для автомобилей выпущенных до 2009 года

Схема — вариант 1
Схема — вариант 2

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 8,0,0,0,0 —>

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

p, blockquote 9,0,0,0,0 —>

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

p, blockquote 10,0,0,0,0 —>

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.

p, blockquote 11,0,0,0,0 —>

F4 (10 А) — резервный предохранитель.

p, blockquote 12,0,0,0,0 —>

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стекло подъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электро стекло подъёмника на новый.

p, blockquote 13,0,1,0,0 —>

F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис, так к нему может быть привязана сигнализация.

p, blockquote 14,0,0,0,0 —>

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

p, blockquote 15,0,0,0,0 —>

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).
Аналогично реле К7.

p, blockquote 16,0,0,0,0 —>

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

p, blockquote 17,0,0,0,0 —>

F10 (20 А) — резервный предохранитель.

p, blockquote 18,0,0,0,0 —>

F11 (5 А) — лампы правых габаритных огней.

p, blockquote 19,0,0,0,0 —>

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.

p, blockquote 20,0,0,0,0 —>

F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.

p, blockquote 21,0,0,0,0 —>

F14 (10 А) — резервный предохранитель.
F15 (20 А) — резервный предохранитель.

p, blockquote 22,0,0,0,0 —>

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.

p, blockquote 23,0,0,0,0 —>

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

p, blockquote 24,0,0,0,0 —>

F18 (25 А) — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.
Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

p, blockquote 25,0,0,0,0 —>

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.

p, blockquote 26,1,0,0,0 —>

F20 (7,5 А) — резервный.

p, blockquote 27,0,0,0,0 —>

Расшифровка реле

p, blockquote 28,0,0,0,0 —>

  1. Не используется
  2. Реле электродвигателя очистителя ветрового стекла
  3. Реле-прерыватель указателей поворотов и аварийной сигнализации
  4. Реле ближнего света фар
  5. Реле дальнего света фар
  6. Дополнительное реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
  7. Реле обогрева стекла двери багажника
  8. Резерв

Дополнительные выносные реле

p, blockquote 29,0,0,0,0 —>

Находятся немногим ниже основного блока.

p, blockquote 30,0,0,0,0 —>

Схема

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Расшифровка

p, blockquote 33,0,0,0,0 —>

  1. Реле стекло подъёмников;
  2. Реле противотуманных фонарей;
  3. Реле звукового сигнала либо обогрева сидений;,
  4. Реле привода наружных зеркал (опционально).

Для автомобилей выпущенных с 2009 года

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

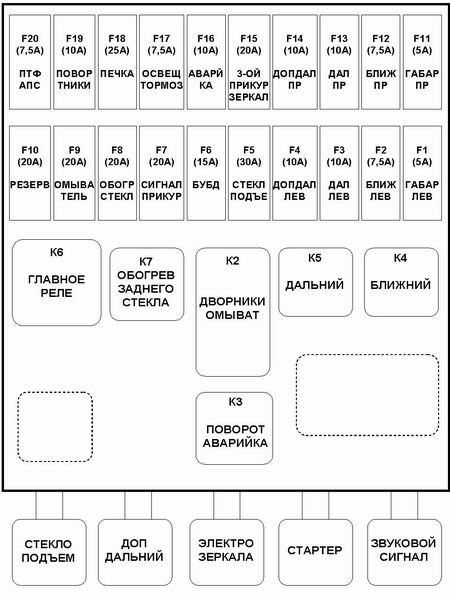

Таблица с описанием предохранителей

p, blockquote 36,0,0,0,0 —>

F1 (5)Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5)Лампа ближнего света (левая блок-фара)
F3 (10)Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10)Левая противотуманная фара
F5 (30)Реле электро стеклоподъемников, электро стеклоподъемники передних дверей
F6 (15)Предохранитель прикуривателя
F7 (20)Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 (25)Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20)Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20)Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5)Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5)Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10)Лампа дальнего света (правая блок-фара)
F14 (10)Правая противотуманная фара
F15 (20)Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5)Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25)Вентилятор отопителя, предохранитель печки
F19 (10)Реле -прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5)Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер
Читать еще:  Предохранитель прикуривателя в Лада Приора: где находится, как снять и поменять

Описание реле на блоке

p, blockquote 37,0,0,0,0 —>

  1. Не используется;
  2. Реле электродвигателя очистителя ветрового стекла;
  3. Реле-прерыватель указателей поворотов и аварийной сигнализации;
  4. Реле ближнего света фар;
  5. Реле дальнего света фар;
  6. Дополнительное реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
  7. Реле обогрева стекла двери багажника
  8. Резерв

Дополнительные выносные реле

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,1,0 —>

p, blockquote 40,0,0,0,0 —>

Обозначение

p, blockquote 41,0,0,0,0 —>

  1. Реле противоту­манных фар;
  2. Реле стеклоподъемни­ков;
  3. Реле обогрева сидений;
  4. Реле звукового сигнала;
  5. Реле стартера.

Дополнительный блок реле и предохранителей

Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).

p, blockquote 42,0,0,0,0 —>

Схема

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

Назначение

p, blockquote 45,0,0,0,0 —>

  1. Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения);
  2. Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тро вентилятора;
  3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электро бензонасоса;
  4. Предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
  5. Реле правого электровентилятора;
  6. Реле левого электровентилятора;
  7. Реле электро бензонасоса;
  8. Главное реле;
  9. Предохранитель (50А), защищающий цепи левого электро вентилятора;
  10. Предохранитель (15А), защищающий силовые цепи, включаемые главным реле;
  11. Контроллер

Предохранитель прикуривателя

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

Далее проверяем предохранитель на самом блоке. На схемах он отмечен под номером — 6 (F6).

p, blockquote 49,0,0,0,0 —>

Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.

p, blockquote 50,0,0,0,0 —>

В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.

p, blockquote 51,0,0,0,0 —>

p, blockquote 52,0,0,0,0 —> p, blockquote 53,0,0,0,1 —>

Есть что добавить? Будем рады Вашим комментария.

Блок предохранителей Шевроле Нива. Подробное описание.

Где находятся блок предохранителей и реле на Шевроле Нива?

Блок предохранителей и реле располагается в одном месте, в салоне и слева от рулевой колонки. Доступ к нему затруднен, так как крышка привинчена, а не на фиксаторах.

Отвинчиваем крестообразной отверткой два самореза и снимаем крышку, как на рисунках:

Как обнаружить неисправный элемент

Если не работают различные элементы в авто, то в первую очередь начинаем искать предохранитель, который отвечает за данное устройство. Это можно легко сделать если опереться на предоставленную информацию выше, и достаем его из его посадочного места, это можно сделать пинцетом.

После извлечения производим визуальный осмотр внешнего вида, если наружных дефектов нет, то прибегаем к использованию тестера, переводим его в режим прозвана, а щупы следует накинуть на концы предохранителя. Если элемент неисправный будет тишина, если в норме, то тестер начнет издавать звуки. После того как неисправный предохранитель найден его следует заменить, на новый рассчитанный на необходимую величину тока. Как видите процедура по обнаружению и замене перегоревших элементов не сложная процедура, и можно произвести ее самостоятельно.

Схема реле и предохранителей Шевроле Нива до 2009 (дорестайлинговая)

2002200320042005200620072008

Схема реле

Номер на схемеЗа что отвечает
К1перемычка
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла

Плавкие предохранители и вставки

Номер-наименованиеЗа что отвечаетСила тока, в А
F1лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.5 А
F2ближний свет в левой фаре. Аналогично реле К4.7,5 А
F3дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.10 А
F4резервный предохранитель.10 А
F5электрические стеклоподъемники передних дверей и их реле.30 А
F6блок управления блокировкой дверных замков.15 А
F7звуковой сигнал и его реле, предохранитель прикуривателя20 А
F8элемент и реле обогрева заднего стекла контакты. Аналогично реле К7.20 А
F9обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.20 А
F10резервный20 А
F11лампы правых габаритных огней.5 А
F12ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.7,5 А
F13дальний свет в правой фаре. Аналогично реле К5.10 А
F14резервный предохранитель.10 А
F15резервный предохранитель.20 А
F16прерыватель указателей поворота и аварийной сигнализации в режиме «аварийки». Аналогично реле К3.10 А
F17освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.7,5 А
F18электродвигатель печки и его переключатель.25 А
F19прерыватель указателей поворота и аварийной сигнализации в режиме поворотов, контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.10 А
F20резервный.7,5 А

Выносные реле

Ниже основного блока реле расположены так называемые выносные реле в количестве 4 штук.

Номер выносного релеЗа что отвечает
1реле стеклоподъемников
2реле противотуманных фар (ПТФ)
3реле звукового сигнала
4реле электропривода наружных зеркал

Электросхема и расположение

Всего существует два типа блоков автомобилей – для тех, что были выпущены до и после 2009 года. К сожалению, детали от машин до и после рестайлинга не являются взаимозаменяемыми. А вот блоки, расположенные за перчаточным ящиком, не имеют практически никаких конструкционных различий. именно поэтому при их замене год выпуска машины будет неважен.

Чтобы определить номинал предохранителя, достаточно рассмотреть его корпус. Пиктограмма назначения и номер плавкой вставки также изображен на узле. К сожалению, отсутствует маркировка предохранителей на крышке основного блока. При ремонте желательно использовать только оригинальные, заводские схемы, чтобы не допустить ошибок.

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

20092010201120122013201420152016201720182019 и н.в.

Схема реле

Номер на схемеЗа что отвечает
К1не используется
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла
К8резерв

Плавкие предохранители и вставки

НомерЗа что отвечаетСила тока, А
F1Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света5
F2Лампа ближнего света левая блок-фара)7,5
F3Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар10
F4Левая противотуманная фара10
F5Реле электростеклоподъемников, электростеклоподъемники передних дверей30
F6Предохранитель прикуривателя15
F7Реле звукового сигнала, звуковой сигнал, плафон освещения багажника20
F8Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида25
F9Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода20
F10Блок дистанционного управления электропакетом блокировка дверей)20
F11Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов5
F12Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар7,5
F13Лампа дальнего света правая блок-фара)10
F14Правая противотуманная фара10
F15Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений20
F16Реле-прерыватель указателей поворотов и аварийной сигнализации10
F17Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения7,5
F18Вентилятор отопителя, предохранитель печки25
F19Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера10
F20Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер7,5

Выносные реле

НомерЗа что отвечает
1Реле противотуманных фар (ПТФ)
2Реле стеклоподъемников
3Реле обогрева сидений
4Реле звукового сигнала
5Реле стартера

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Дополнительный блок под вещевым ящиком

Находится под вещевым ящиком со стороны пассажира.

НомерЗа что отвечает
1Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5Реле правого электровентилятора
6Реле левого электровентилятора
7Реле бензонасоса
8Главное реле
9Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11Контроллер

Частые причины неисправностей реле

Если реле стартера стало работать с перебоями или вовсе вышло из строя, то первым делом, после демонтажа механизма, его следует рассмотреть на наличие дефектов. Этот чрезвычайно важный механизм в системе пуска двигателя может выходить из строя по разным причинам. Причиной может быть окисление проводов или ослабление креплений. Часто в электрической цепи питания образовывается разрыв. В любом случае, если реле сломалось, то необходимо тщательным образом исследовать всю систему запуска на наличие неисправностей.

Совет. Не производите самостоятельно ремонт реле стартера. Неисправное устройство может полностью вывести из строя систему запуска двигателя. При выходе из строя, сломанный механизм заменяют новым.

При выборе нового устройства рекомендуется обращать внимание только на сертифицированный товар от официальных дилеров. Сегодня на автомобильном рынке можно встретить массу различных подделок. Такие устройство не прослужат долго, качество их работы оставляет желать лучшего. Специалисты рекомендуют устанавливать четырех контактное реле с дополнительными металлическими ушками. Это позволит продлить срок службы устройства. Четырех контактное реле рекомендуется выбирать между 30А и 40А.

Прикуриватель Нивы Шевроле: конструкция, замена

Большинство людей не представляют своей жизни без сигарет, а для водителей наличие прикуривателя в автомобиле становится незаменимым предметом. Шевроле Нива также оснащается прикуривателем. Прикуриватель служит не только для прикуривания сигарет, он становится полезным в разных ситуациях, о которых поведает статья. Именно о прикуривателе на Шевроле Нива пойдет речь: рассмотрим, что он собой являет, где стоит, как работает и что представляет собой схема изделия.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Читать еще:  Какой предохранитель отвечает за прикуриватель ВАЗ-2115 и где находится в автомобиле

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

  • провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
  • провод черного цвета: минус, подключаемый к корпусу автомобиля;
  • провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

  1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
  2. Вынимается патрон прикуривателя.
  3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
  4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
  5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
  6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Итак, установка осуществляется в таком порядке:

  1. Приобретается изделие в магазине.
  2. Определяемся с местом, где гнездо будет монтироваться на панель. Самое распространенное место- в районе пепельницы задних пассажиров.
  3. Теперь приступаем к работам, предварительно отсоединив минусовую клемму от аккумулятора.
  4. Приступаем к снятию центральной облицовки, чтобы иметь возможность подключения проводов нового прикуривателя. Для этого вывинчиваются саморезы облицовки, после чего ручник выводится в верхнее положение и извлекается первый элемент, крепящийся посредством защелок.
  5. Выкрутив еще несколько саморезов, извлекается окантовка, где располагались подстаканники. Необходимо добраться до проводки стандартного прикуривателя.
  6. Добравшись до разъема прикуривателя, необходимо зачистить плюсовой провод и подключиться к нему новым устройством.

Изолирование осуществляется с помощью 8-миллиметровой термоусадки, но, ни в коем случае, не изолентой.

Важно также заметить, что прикуриватели подключены параллельно. Это означает, что каждый из них работает на ограниченной нагрузке, поэтому не стоит подключать в обе розетки два мощных устройства.

Наличие в машине такого элемента не то чтобы необходимо, оно попросту незаменимо для современного мира, который наполнен разнообразием электронных устройств, питающихся от аккумуляторной батареи. Удачных работ!

Предохранители и реле Chevrolet Niva. Расположение. Описание.

Расположение

Монтажный блок с предохранителями и реле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Типы монтажных блоков

Блок 2110-3722010-01

Блок 2110-3722010-08

Блок 2123-3722010 (С 2009 года)

Предохранители

F1 (5А)

  • Лампы фонарей освещения номерного знака
  • Лампы освещения приборов
  • Контрольная лампа наружного освещения в комбинации приборов
  • Подкапотная лампа
  • Лампа дополнительного сигнала торможения
  • Лампы габаритного света левого борта

F2 (7.5А)

  • Лампа ближнего света (левая фара)
  • Электрокорректор света фар
  • Моторедуктор корректора

F3 (7.5А)

  • Лампа дальнего света (левая блок-фара)
  • Контрольная лампа включения дальнего света фар

F4 (10А)

  • Левая противотуманная фара

F5 (30А)

  • Реле электростеклоподъемников
  • Электростеклоподъемники

F6 (15А)

  • До 2009 года:
    • Блок управления блокировки замков дверей
  • После 2009 года:
    • Прикуриватель

F7 (20А)

  • До 2009 года:
    • Прикуриватель
    • Реле звукового сигнала
    • Звуковой сигнал
  • После 2009 года:
    • Реле звукового сигнала
    • Звуковой сигнал
    • Плафон освещения багажника

F8

  • До 2009 года (20А):
    • Реле обогрева заднего стекла (контакты)
    • Элемент обогрева заднего стекла
  • После 2009 года (25А):
    • Реле обогрева заднего стекла
    • Элемент обогрева заднего стекла
    • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

  • До 2009 года:
    • Лампа освещения вещевого ящика
    • Реле очистителя ветрового стекла
    • Переключатель очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Реле фароочистителя (контакты)
    • Электродвигатели фароочистителей
    • Электродвигатель фароомывателя
  • После 2009 года:
    • Выключатель обогрева стекла двери багажного отделения
    • Реле очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Насос омывателя ветрового стекла
    • Правый подрулевой переключатель
    • Лампа освещения вещевого ящика
    • Лампы света заднего хода

F10 (20А)

  • До 2009 года:
    • Резерв
  • После 2009 года:
    • Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

  • Лампы задних габаритных огней
  • Регулятор освещения приборов

F12 (7.5А)

  • Лампа ближнего света (правая фара)
  • Моторедуктор корректора (правая фара)

F13 (10А)

  • Лампа дальнего света (правая фара)

F14 (10А)

  • Правая противотуманная фара

F15 (20А)

  • Блок управления наружными зеркалами
  • Электроприводы наружных зеркал заднего вида
  • Блок управления наружными зеркалами

F16 (10А)

  • Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

  • Плафон индивидуальной подсветки
  • Контрольная лампа иммобилизатора
  • Лампы стоп-сигнала
  • Дополнительный сигнал торможения
  • Плафон освещения салона

F18 (25А)

  • До 2009 года:
    • Лампы света заднего хода
    • Электровентилятор отопителя
    • Электродвигатель омывателя ветрового стекла
    • Реле обогрева заднего стекла (обмотка)
    • Реле очистителя заднего стекла
    • Электродвигатель очистителя заднего стекла
    • Электродвигатель омывателя заднего стекла
    • Блок управления блокировкой дверей
  • После 2009 года:
    • Переключатель электродвигателя отопителя
    • Электродвигатель отопителя

F19 (10А)

  • До 2009 года:
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала
  • После 2009 года:
    • Реле стартера
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

  • До 2009 года:
    • Задние противотуманные фонари
  • После 2009 года:
    • Задние противотуманные фонари
    • Блок управления противоугонной системы (С 2009 года)
    • Зуммер (С 2009 года)
  • Лампы противотуманного света в задних фонарях
  • Блок управления противоугонной системы (С 2009 года)
  • Зуммер (С 2009 года)

K1

  • До 2009 года:
    • Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
  • После 2009 года:
    • Реле очистителя ветрового стекла

K2

  • До 2009 года:
    • Реле очистителя ветрового стекла
  • После 2009 года:
    • Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

  • До 2009 года:
    • Реле-прерыватель указателей поворотов и аварийной сигнализации
  • После 2009 года:
    • Реле ближнего света фар

K4

  • До 2009 года:
    • Реле ближнего света фар
  • После 2009 года:
    • Реле дальнего света фар

K5

  • До 2009 года:
    • Реле дальнего света фар
  • После 2009 года:
    • Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

  • До 2009 года:
    • Дополнительное реле (Разгружает контакты выключателя зажигания)
  • После 2009 года:
    • Реле обогрева стекла двери багажного отделения

K7

  • Реле обогрева стекла двери багажного отделения

Реле и предохранители Шевроле Нива (1.7 и 1.8): схемы блоков

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Года выпуска

2002200320042005200620072008
20092010201120122013201420152016201720182019 и н.в.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации;

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Остались вопросы? Спрашивайте в комментариях!

Ключевые слова: монтажный блок лада нива

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Почему не работает прикуриватель на Нива Шевроле: основные причины

Курить, оно, конечно, вредно. Однако прикуриватель в автомобиле часто используется не только по назначению. Если не работает прикуриватель в Нива Шевроле, невозможно подключить зарядку для мобильника, компрессор, телевизор, да и много всяких полезных девайсов. Другое дело, что не каждый прибор, подключаемый в прикуриватель, может безболезненно для электрооборудования машины эксплуатироваться. Почему не работает прикуриватель, что к этому может привести и какие пути решения вопроса, разберёмся прямо сейчас.

Как работает и как устроен прикуриватель

Не всегда прикуриватель служит по назначению.

Очень многие производители уже давно отказались от прикуривателей в салоне автомобиля. И правильно сделали.

Некачественные гаджеты и разные стандарты гнёзд и разъёмов часто приводят к короткому замыканию. Хорошо, если сработают предохранители . В Нива Шевроле прикуриватель устроен так же, как и во всех ВАЗах — в любом случае, металлический корпус гнезда будет минусом, а четыре диаметрально расположенных лепестка — это плюс.

Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения.

Защита прикуривателя на Нива Шевроле

Это ещё далеко не все гаджеты которым требуется подзарядка!

Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как 12-вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два:

    первый расположен непосредственно на корпусе гнезда прикуривателя , это плавкая вставка, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя, об этом предохранителе часто забывают;

Защита от перегрева которая размыкает цепь.

Предохранитель прикуривателя обведён красным.

Ищем причины нерабочего прикуривателя

В зависимости от того, что происходило во время выхода гнезда из строя, можно догадаться о том, что с ним случилось. К примеру, если подключить к гнезду мощный компрессор, большая вероятность того, что предохранитель не выдержит нагрузки и сгорит.

В любом случае, поступаем следующим образом:

  1. Проверяем предохранитель . В мануале к каждой машине должно быть точно указано, где стоит предохранитель прикуривателя и какой у него номинал. В большинстве случаев — это 20-амперный предохранитель. При этом категорически запрещается увеличивать нагрузку на цепь установкой жучков и прочей колхозной химии. Проводка может попросту не выдержать, перегреться, замкнуть и загореться.
  2. Проверяем встроенный предохранитель . Он находится с обратной стороны корпуса пепельницы на плюсовом контакте гнезда. Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью.
  3. Если все предохранители в рабочем состоянии, вероятнее всего, проблема с контактами или с проводкой . Вооружаемся мультиметром и ищем 12 вольт по цепи от предохранителя до гнезда прикуривателя согласно схеме.

Видео о полезной доработке прикуривателя на Шевроле Нива

Выводы

Подумайте прежде, чем увлекаться переделкой своего автомобиля.

Вообще-то производители автомобилей крайне не рекомендуют использовать гнездо прикуривателя вместо розетки. Поэтому включая в гнездо разные устройства, стоит сто раз подумать. Берегите здоровье и проводку, удачных всем дорог!

Нива шевроле предохранитель прикуривателя расположение

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

  • Навигация по странице
  • Монтажный блок — рестайл
  • Монтажный блок — дорестайл
  • Предохранители и реле КСУД

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

F1(5A)Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)Ближний свет (левая блок-фара).
F3(10A)Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)Левая противотуманная фара.
F5(30A)Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)Предохранитель прикуривателя.
F7(20A)Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)Дальний свет (правая блок-фара).
F14(10А)Правая противотуманная фара.
F15(20А)Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)Вентилятор отопителя, предохранитель печки.
F19(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)Задние противотуманки, иммобилайзер, зуммер.
К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(под монтажным блоком)

К1Реле противотуманок
К2Реле стеклоподъемников
К3Реле обогрева сидений
К4Реле звукового сигнала
К5Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)Дальний свет(левая фара).
F4(10A)Левая противотуманка.
F5(30A)Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)Блок управления блокировкой замков дверей.
F7(20A)Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)Реле обогрева стекла двери задка(силовая цепь).
F9(20A)Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)Резерв.
F11(5А)Задние габариты. Регулятор освещения приборов.
F12(7.5A)Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)Дальний свет(правая фара).
F14(10А)Противотуманка правая.
F15(20А)Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)Резерв.
К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

К1Реле стеклоподъемников
К2Реле противотуманок
К3Реле звукового сигналаобогрева сидений
К4Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

F7 20А предохранитель прикуривателя и звукового сигнала.
Вот расположение моих предохранителей и реле:

П.С. Где написано «допдал» у нормальных людей передние ПТФ))

Методом тыка все не проверял, но пару менял, в том числе и на прикуриватель, спалил его по дурости.

PS: А машинка, случаем, не первого февраля сделана? ;-)))

Re: Предохранитель прикуривателя > коллеги,
> где находится сей предохранитель?

[strong]Раньше был в блоке предохранителей.[/strong]

Большинство людей не представляют своей жизни без сигарет, а для водителей наличие прикуривателя в автомобиле становится незаменимым предметом. Шевроле Нива также оснащается прикуривателем. Прикуриватель служит не только для прикуривания сигарет, он становится полезным в разных ситуациях, о которых поведает статья. Именно о прикуривателе на Шевроле Нива пойдет речь: рассмотрим, что он собой являет, где стоит, как работает и что представляет собой схема изделия.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

  • провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
  • провод черного цвета: минус, подключаемый к корпусу автомобиля;
  • провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

  1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
  2. Вынимается патрон прикуривателя.
  3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
  4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
  5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
  6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
