Ангельские глазки своими руками

Пошаговая инструкция изготовления и установки «ангельских глазок»

«Ангельские глазки» — популярный тюнинг, который мало кого оставляет равнодушным. Эффектный вид оптики заметно преображает автомобиль. При этом необязательно тратить много денег: себестоимость материалов небольшая, а сделать всё своими руками по силу каждому. Особенно с нашей инструкцией. Исключите спешку, и совсем скоро ваши фары засветят по-новому.

Зачем нужны такие фары и как их выбрать

Основная роль «ангельских глазок» — эстетическая. Автомобиль с модернизированными фарами привлекает внимание, особенно ночью. Есть и практическая составляющая: ваша машина станет заметнее для других участников движения.

По типу конструкции «глазки» бывают двух видов:

  • LED или светодиодные — нормально работают при минусовых температурах, имеют высокий срок службы и при правильном подключении редко выходят из строя. Готовые комплекты стоят дорого, но можно сделать их самостоятельно и сэкономить в несколько раз. Создать «глазки» можно с помощью оргстекла, светодиодной ленты или отдельных светодиодов. Первый вариант самый доступный и наименее трудозатратный. Его мы и рассмотрим в нашем руководстве;
  • CCFL или неоновые — светят более равномерно (внутри трубки разогретый газ), но менее ярко. Не любят мороз и достигают максимальной яркости только через 2–3 минуты. Для работы нужны блоки розжига, которые отличаются недолговечностью. Основное преимущество — невысокая цена на готовые комплекты.

Установка «ангельских глазок» буквально преобразила ЛадуПриору

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу. В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев). Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

п. 12.4 ч.1 Установка на передней части ТС световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску ТС к эксплуатации и обязанностей должностных лиц по обеспечению БДД.

https://www.drive2.ru/c/1296154/

Для непонятливых предусмотрены санкции в виде штрафов:

  • на граждан — 2,5 тыс. руб.;
  • на должностных лиц — от 15 до 20 тыс. руб.;
  • на юридических лиц — от 400 до 500 тыс. руб.

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Заменят ли «ангельские глазки» дневные ходовые огни

Вопрос о том, можно ли ездить с «ангельскими глазами» вместо ДХО несколько лет назад активно обсуждался на всех тематических форумах. Мнения были разными, но большинство водителей склонялось к тому, что «глазки» ходовые огни не заменяют. Хотя на практике инспекторы ГИБДД практически никогда не обращают внимания на тюнингованные таким способом автомобили.

С ПТФ езжу, но пробовал только с «глазками» и габаритами — никто не останавливает, ничего не спрашивают, наверное, прокатывает. Думаю насчёт того чтобы отдельно на «глазки» запитать и вообще только с ними ездить, ибо убивает «туманки» менять (не подлезешь) и что в салоне вечно вечерний свет включён.

winnehr

http://forums.drom.ru/toyota-harrier-highlander-kluger-lexus-rx/t1151572717-p8.html

Законность использования «светящихся колец» вместо ДХО

Насчёт использования «светящихся колец» вместо дневных ходовых огней ответ также неоднозначный. ДХО должны быть отдельным устройством, поэтому использовать габариты вместо них нельзя (пункт 19.5 ПДД). «Ангельские глазки» находятся внутри фары и выполняют роль габаритов. На практике если яркость модернизированных габаритов хорошая, то полицейские за них не штрафуют, но тут как повезёт.

Являются ли «ангельские глазки» дневными ходовыми огнями? Инспекторы ГИБДД уверены, что нет

Как сделать хорошие «глазки» своими руками: инструмент и материалы

Необходимые для работы инструменты:

  • промышленный фен — без него тоже можно справиться, но будет гораздо сложнее;
  • плоскогубцы;
  • плоская отвёртка;
  • паяльник — можно и на скрутках, но такое соединение будет ненадёжным;
  • электродрель;
  • тонкая пилка по металлу;
  • перчатки;
  • жестяная банка или другая круглая форма.
  • 4 светодиода на 3,5 вольта;
  • 4 сопротивления (резистора) на 220 Ом;
  • изолента;
  • 2 пластиковые трубки из оргстекла;
  • герметик для крепления стекла фары;
  • двухкомпонентный эпоксидный клей.

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

После разбора фары обязательно соблюдайте чистоту. Используйте перчатки и избегайте попадания герметика или клея на стекло и отражатель.

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

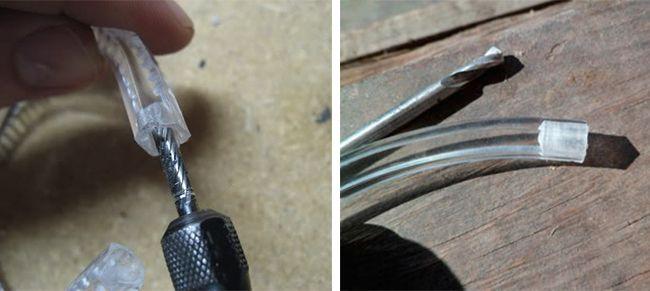

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

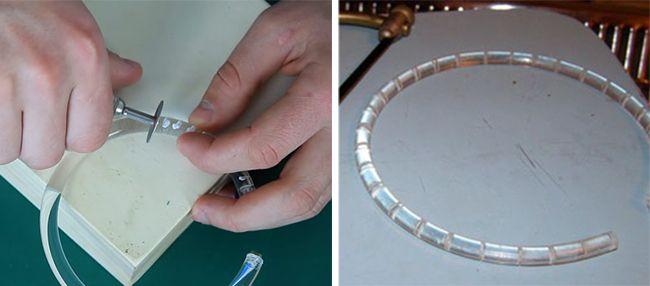

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Видео: как установить самодельные «ангельские глазки»

Как подключить стабилизатор напряжения (по желанию)

В электрической бортовой сети автомобиля напряжение «гуляет» от 12 до 16 вольт. А светодиоды плохо переносят такие перепады. Мы припаяли сопротивление к каждому светодиоду, чтобы отрегулировать напряжение. Но для более надёжной защиты нужен специальный стабилизатор. Проще купить готовый вариант и устроить его в соединение между «ангельскими глазками» и бортовой сетью машины.

Если вы «продвинутый» электрик, то можете спаять простой стабилизатор самостоятельно. За основу взята микросхема L7812CV. Порядок соединения смотрите на фото ниже.

По этой схеме нужно минусовый контакт светодиода подсоединить к массе автомобиля, а плюсовой — к выходу стабилизатора.

Видео: подключение стабилизатора напряжения для светодиодов

Процедура изготовления и установки «ангельских глазок» непростая. Перед началом работ оцените свои способности и возможности, чтобы избежать возможных дополнительных затрат. Обдумайте, законны ли ваши действия и к каким последствиям они могут привести. Аккуратность и чистота обязательны для успешного завершения тюнинга оптики. Зато ваши усилия заметят все.

Делаем крутые ангельские глазки своими руками быстро и просто

  1. Первый вариант
  2. Второй метод
  3. Третий метод
  4. Немного о подключении

Здравствуйте, дорогие друзья! В свое время ангельские глазки на автомобилях БМВ произвели фурор на рынке. Это была оптика удивительной красоты, особенно в темное время суток. Но и сейчас мода не пропала, и многих хотят сделать ангельские глазки своими руками.

На практике здесь ничего особо сложного нет. Повозиться придется, но результат вас наверняка приятно порадует. Отталкиваться можно от разных инструкций и вариантов изготовления. Некоторые используют сайты с видео смотреть которые стоит параллельно с ведением записей себе в блокнот. Также на ресурсе Drive2 автомобилисты делятся собственным опытом изготовления глазок, как у БМВ.

Предлагаю вам рассмотреть 3 интересных варианта. 2 из них самодельные, и еще один можно купить через Интернет. В комплекте уже обычно идет блок розжига или стабилизатор, в зависимости от используемого источника света.

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

  • светодиоды белого цвета по 5 мм;
  • резистор примерно на 330 Ом и 0,25 Вт;
  • провода для соединения;
  • стержень из пластика;
  • либо стержень из оргстекла (диаметр от 8 до 10 мм);
  • банка или крышка (1-3 литра);
  • дрель с возможностью регулировки скорости;
  • паяльник;
  • силиконовый клей;
  • фен строительного типа.

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо. Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее. Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Второй метод

Здесь конструкция получается также крутой и интересной. Только отличается он применением источника свечения из светодиодной ленты.

Подобный вариант часто встречается при попытке установить глазки ангела:

  • на Приору;
  • Тойоту Чайзер 100;
  • БМВ, лишенные такой привилегии;
  • ВАЗ 2106;
  • ВАЗ 2109;
  • 2110;
  • ВАЗ 2115;
  • ВАЗ 2114;
  • Рено Логан;
  • Хендай Солярис;
  • Деу Ланос и пр.

Объективно глазки ангела выгоднее смотрятся именно на иномарках. Хотя никто вам не будет запрещать устанавливать такие решения на любую машину.

Чтобы реализовать поставленную задачу, потребуется подготовить несколько иной набор материалов и инструментов.

Здесь предусматривается обязательное наличие:

  • белой светодиодной ленты двойной плотности, но без покрытия из силикона;
  • проводов для соединения;
  • прозрачного силикона;
  • клея;
  • лака (серебристый цвет);
  • отверток;
  • плоскогубцев;
  • хорошего настроения;
  • предельной концентрации и аккуратности.

Светодиодные ленты превосходно изгибаются, что позволит вам без проблем сделать кольцо требуемого диаметра. Только учитывайте, что на одну фару требуется около 30-40 сантиметров ленты.

Затем на одном конце зачищаются контактные площадки, чтобы припаять туда дополнительные провода. Они позволяют подключиться к питанию на +12В.

Далее отрезок ленты указывается на ровную поверхность диодами вверх. Постепенно лента заливается прозрачным силиконом. Делайте это медленно и аккуратно, вооружившись монтажным пистолетом. Это позволит вам покрыть диоды однородным и ровным слоем силикона. Важно дождаться полного высыхания полученной конструкции, иначе вы своими же руками все испортите. Силикон позволит защищать изделие и будет выступать как рассеиватель света.

Чтобы не расходовать свет на освещение отражателя, обратную сторону ленты покройте с помощью серебристого лака. Его можно позаимствовать у жены, сестры или мамы. Либо купить в ближайшем магазине. Лак будет выступать как отражатель.

Третий метод

В теории он самый простой, поскольку вы просто покупателе готовый прибор, где есть рассеиватель, блок розжига и прочие необходимые компоненты. Только важно выбрать качественное изделие, поскольку в Интернете предлагается множество вариантов не самого хорошего исполнения.

Отлично себя зарекомендовали глазки на основе CCFL колец. Они обладают высокими показателями надежности и опережают во многом светодиодные аналоги.

Если говорить об Алиэкспресс, то тут я бы вам не советовал брать готовые глазки ангела на основе светодиодов. Здесь применяют низкокачественные изделия, которые могут быстро перегреваться при включении головной оптики. В итоге меньше чем через год их придется снять из-за существенно сниженного уровня яркости.

Немного о подключении

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.

Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.

На этом у меня все. Спасибо вам за внимание и активность в комментариях! Продолжайте в том же духе, подписывайтесь и задавайте актуальные вопросы!

Пошаговая инструкция: как сделать фары ангельские глазки своими руками

Всем привет. Как и обещал, сегодня расскажу о том, как сделать «ангельские глазки» в домашних условиях, используя подручные средства и материалы. Статья будет полезна тем, кто любит автотюнинг, а также мастерить своими руками. Поехали!?

Читать еще:  Автомобиль Blade, напечатынный на 3D-принтере

Все мы знаем, что такое ангельские глазки, и кому принадлежит (фишка принадлежит компании BMW) это изобретение так понравившееся миллионам автомобилистов по всему миру. Но, к сожалению, возможность купить BMW есть не у всех, а обладать красивой тюнингованной оптикой хочется. Что же делать в таком случае? Все очень просто, необходимо «напрячь мозги» и сделать ангельские глазки своими руками.

Для работы вам необходимо подготовить:

  1. «Прямые руки» :-). Шучу, конечно же, однако не имея малейшего опыта в ручных самоделках, у вас скорее всего, ничего не получится. Поэтому прежде чем браться за эту работу, необходимо реально оценивать собственные способности.
  2. Плексигласовые трубки (прозрачные трубки их ПВХ). Купить такие можно в Интернете, в строительном магазине или магазине декора. Некоторые умельцы выкручиваются и в качестве плексигласовой трубки используют полоски оргстекла или ПВХ, которые режут на квадратные полоски, после чего наждачкой разной зернистости доводят до круглой формы. Как вариант некоторые используют светодиодную ленту, однако это уже совсем другая история. Я, думаю, когда-нибудь я расскажу вам и об этом варианте создания ангельских глазок.
  3. Паяльник, четыре резистора на 12В, яркие светодиоды номиналом 3,5 вольт. Цвет светодиодов — на ваше усмотрение.
  4. Шаблон или макет по которому будет изгибаться трубка. Диаметр шаблона должен соответствовать диаметру места, в которое вы собираетесь установить ангельские глазки. Здесь можно использовать что угодно: от банки из-под кофе, до водосточной трубы требуемого диаметра.
  5. Изоленту, термоусадку, мягкий медный провод. Длина провода у каждого будет разной, все зависит от способа прокладки проводки и места подключения.
  6. Плоскогубцы, бытовой фен, полотно по металлу или специальный миниатюрный отрезной круг под шуруповерт или дрель.
  7. Наждачка разной зернистости, напильник или надфиль.

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1. Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто.

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

7. Теперь вооружившись паяльником, необходимо соединить с резисторами — см. фото. После того как все спаяли необходимо проверить все ли правильно подключено. Если все подключено и спаяно правильно, берем термоусадку или на крайний случай изоленту и начинаем изолировать контакты.

8. Все то же самое проделываем со вторым светодиодом и резистором, после чего соединяем два светодиода при помощи изоленты и термоусадки — см. фото.

9. Далее, если вы не нанесли насечки сделайте их сейчас. Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото.

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары. В этом вопросе ничем помочь не могу, используйте фантазию.

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим. Спасибо за внимание, и до новых встреч на ФараИнфо.

Как сделать «ангельские глазки» на фары своими руками

Главная страница » Как сделать «ангельские глазки» на фары своими руками

Вероятнее всего, каждый автолюбитель хотя бы однажды задумывался о том, как создать своими руками ангельские глазки. Благодаря данному эффекту габаритные огни любого автомобиля становятся похожими на фары современных моделей BMW. Просто представьте, как изменится после этого внешний вид привычной вам машины, и с каким удивлением и интересом на нее будут поглядывать другие водители и пешеходы.

На самом деле, изготовление таких огней не составляет особого труда. Достаточно вооружиться кусачками, пассатижами, пилой по металлу и другими подручными инструментами, чтобы быстро осуществить задуманное. Разумеется, желательно обладать хотя бы небольшими познаниями в работе с электротехникой и навыками самостоятельных ремонтных работ.

Для создания ангельских глазок своими руками понадобится пруток из оргстекла, из которого мы вырежем четыре заготовки. Далее закрепим в них светодиоды и вырежем по одному пропилу на каждые 5 мм. Наконец, установим самодельные «глаза» на фары автомобиля, заменив штатные габаритные огни. Остается лишь рассмотреть подробнее каждый из этапов работ.

Как сделать ангельские глазки как у BMW

«Ангельские глазки» — уникальный конек от немецкого производителя, любимый столь многими автомобилистами. Тем не менее, если вам нравится это завораживающее свечение, вовсе не обязательно покупать дорогую иномарку. Сделать его можно на практически любом автомобиле. Важно, чтобы у него была круглая передняя оптика. Ею обладают, к примеру, отечественные ВАЗ 21213 или ВАЗ 2106.

Но, конечно, еще лучше конструкция подойдет к иномаркам, включая те же BMW старых моделей, которым так не хватает блеска своих последователей. В любом случае, красота и эффектность новой окантовки фар может привлекать внимание сотрудников ГИБДД. Но если они и остановят на дороге, то исключительно из интереса – штраф водителю за это не грозит.

Подготовка к работе

Прежде всего, вооружимся необходимыми инструментами и материалами. Как было упомянуто ранее, вам понадобятся пассатижи, кусачки, резак по металлу, дрель, напильник и сверло подходящего размера, строительный фен или паяльник. Кроме того, не обойтись без специального прозрачного стержня из пластика или оргстекла, выдерживающего высокую температуру. Специалисты по автотюнингу рекомендуют искать его в магазинах, которые специализируются на продаже жалюзи и штор. Также стоит подготовить большую плоскую емкость для пластикового стержня, круглую банку, изоленту, 8 светодиодов в один вольт, резисторы на 220 Ом и провода с разъемами.

Найти данные материалы и инструменты довольно несложно, главное – это желание. Обратите внимание, что фары имеют колодцы разного диаметра, поэтому «ангельские глазки» получатся разной окружности. Не переживайте об этом – конструкция в любом случае получится ровной и красивой.

Делаем «ангельские глазки» своими руками из подручных материалов

Важно подобрать стержень нужной длины либо воспользоваться в качестве мерила куском тонкого шланга (чтобы обводить окружность фар автомобиля). Отрежьте стержень подходящей длины и прогревайте его феном или паяльником в приготовленной емкости до тех пор, пока он не станет достаточно мягким. Если ваш пруток изготовлен из оргстекла, его можно поместить для размягчения в емкость с горячей водой. Не спешите и убедитесь, что деталь подверглась достаточной обработке, и только после этого переходите к следующему шагу.

С помощью пассатижей извлеките заготовку. Обмотайте ею, к примеру, банку из-под кофе и подождите некоторое время, пока она не остынет. Вместо банки подойдет и другая округлая тара либо обычная тарелка.

Для изготовления маленьких ангельских глаз нужно обернуть прутом крышку от банки. В данном случае сложность работы с заготовкой напрямую зависит от ее размера: более мелкие детали чуть хуже поддаются воздействию. Соблюдайте осторожность и не обожгите пальцы рук.

Далее приступим к работе над заготовкой, которая обрела кольцеобразную форму после остывания на банке. Просверлите в торцах каждой из заготовок своеобразную нишу, в которую будет установлен светодиод. Сверлите очень аккуратно, установив малую скорость оборотов дрели: прутик имеет очень тонкие стенки и может повредиться под большим давлением.

Теперь переходим к обработке внешней стороны заготовки. Здесь с помощью ножовки или бормашины выпилите двадцать линий на глубину не более чем треть окружности. Это необходимо сделать, чтобы «ангельские глаза» издавали яркий, лучистый и приятный глазу свет. Далее закрепите диоды, применив для этого любой удобный метод. Главное при этом учитывать, что температурное расширение прута из оргстекла отличается высоким коэффициентом. Это значит, что «глазкам» требуется дополнительное свободное место в нише. Теперь возьмите резисторы и припаяйте их к ножкам светодиодов. Подготовьте таким образом по два диода на каждую фару.

Следующий шаг — припаивание светодиодов к габаритной лампе, точнее, к ее плюсовой фазе (не перепутайте полярность!). Все соединения обязательно изолируйте с применением специально предназначенной лентой. По завершении работы проверьте конструкцию на работоспособность.

Видеоинструкция процесса создания ангельских глазок своими руками:

Установка ангельских глазок на фары автомобиля

Настал момент перейти, возможно, к самой неприятной и нелюбимой многими фазе работ, а именно, к демонтажу стекол фар. Но без этого, к сожалению, никак. Извлеките стандартные габариты и обязательно заглушите отверстия. Установите сверху подготовленные диоды так, чтобы они были заметны как можно меньше. После этого прикрепите на место и проверьте, как работает вся конструкция. Обязательно проделайте это в вечернее или ночное время, чтобы по-настоящему прочувствовать эффект. Чтобы впечатление не испортили мутные фары, не забудьте предварительно отполировать фары. О разных способах полировки оптики мы писали ранее.

Наконец, хотелось бы отметить, что тюнинг, даже если он небольшой, является очень ответственным делом. Если вы не уверены в том, что способны выполнить всю сборку или какую-либо ее часть, лучше сначала потренироваться на чем-нибудь еще, либо сразу обратиться за помощью к специалистам по электромонтажным работам.

Как сделать ангельские глазки из подручных материалов в домашних условиях на видео:

Делаем “ангельские глазки” своими руками

Ангельские глазки (светящиеся кольца) – как один из вариантов автомобильного тюнинга, впервые был продемонстрирован немецким концерном BMW в 2001 году. Ноу-хау сразу приобрело мировую популярность, которая не снижается и по сей день, а владельцы других марок авто всерьёз задумались о том, как собрать ангельские глазки своими руками. К счастью, с развитием ярких белых светодиодов у них появилась реальная возможность тюнинговать фары головного света даже в домашних условиях. Конечно, превзойти результат немецких инженеров из BMW вряд ли удастся, но смастерить нечто подобное под силу каждому автолюбителю.

  • 3 варианта сборки
  • Установка ангельских глазок
  • Подключение ангельских глазок
  • Пару важных моментов

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

  • белые светодиоды 5 мм – 2 шт.;
  • резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
  • соединительные провода;
  • прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
  • а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок – это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

  • белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
  • соединительные провода;
  • прозрачный силикон;
  • лак для ногтей серебристого цвета;
  • суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто. В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами. Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации.

Читать еще:  Двигатель от Subaru поставили на Fiat 1957 года

Установка ангельских глазок

После изготовления или покупки комплекта светящихся глазок их нужно установить в фары. Сам процесс монтажа не зависит от марки автомобиля и от того, какие глазки есть в наличии: самодельные светодиодные или покупные CCFL-трубки. Главное, аккуратно суметь разобрать и собрать фары. Для проведения работ понадобится:

  • строительный фен;
  • прозрачный двухкомпонентный клей;
  • набор отвёрток и прочий инструмент.

Первым делом нужно выполнить демонтаж фар головного света. Каких-либо общих правил в этом деле нет, так как каждая машина обладает конструктивными особенностями и требует индивидуального подхода. После демонтажа следует внимательно осмотреть фару на наличие защёлок в местах соединения двух частей. Затем её кладут на стол и в течение нескольких минут место шва по всему периметру прогревают феном, чтобы разогреть имеющийся там герметик. Только после этого приступают к распаковке. Данную работу лучше выполнять вдвоём, когда один человек удерживает корпус и прогревает шов феном, а второй – постепенно разделяет его на две части.

Работать с разобранной фарой нужно в перчатках, чтобы не оставить отпечатков пальцев на отражателе.

Отделив внутреннюю маску с отражателем от стекла, можно приступать к установке первого светящегося глазка. Для этого его прикладывают к маске и определяют место прокладки проводов. На обезжиренную поверхность кольца наносят клей, прижимают его к отражателю и оставляют до полного высыхания. Аналогичным образом приклеивают второе кольцо. Сборку фары производят в обратной последовательности, прогревая шов феном и плотно прижимая стекло к корпусу.

Обратите внимание, что данная инструкция является общей и подходит лишь для некоторых типов фар. Поэтому в каждом конкретном случае нужно учитывать конструктивные особенности автомобиля.

Подключение ангельских глазок

Ангельские глазки являются дополнительным устройством освещения транспортного средства (ТС) и по своей сути попадают под требования, выдвигаемые к дневным ходовым огням (ДХО). В соответствии с п.6.19.7 ГОСТ Р 41.48-2004 ходовые огни должны включаться при запуске двигателя и отключаться при его останове. Кроме этого включение фар головного света должно приводить к отключению ДХО, поэтому подключение ангельских глазок должно производится в соответствии с определенной схемой подключения ДХО. Отсюда следует, что подключение ангельских глазок по всем правилам можно реализовать через пятиконтактное реле или через блок управления ДХО.

Для реализации первого варианта понадобятся клеммы типа «мама» (4 шт.) и 5-ти контактное реле, схема включения которого показана на рисунке. Как видно из схемы, минусовой провод от ангельских глазок соединяют с корпусом авто, а на плюсовой запаивают клемму и соединяют его с контактом №30 реле. Затем под капотом находят провод, соединяющий габаритные огни с выключателем и параллельно ему пускают ещё один провод с клеммой, надевая его на контакт №85. Ещё один длинный провод проследует от клеммника «Зажигание +12В» до контакта №87а. последним производят подключение контакта №86 с корпусом авто. В процессе подключения все клеммы, включая незадействованный вывод №87, изолируют с помощью термоусадочной трубки.

Если в комплекте с CCFL-кольцами поставляется блок розжига (с LED-кольцами стабилизатор тока), то его следует подключать между 30 выводом реле и глазками. Вообще, любые светодиодные ДХО нужно эксплуатировать вместе со стабилизатором тока или напряжения (для LED-лент), чтобы избежать влияния бросков напряжения в бортовой сети 12 В.

Второй вариант подразумевает подключение ангельских глазок через блок управления ДХО (контроллер ДХО), который можно купить в любом автомагазине. В этом случае сборку производят в соответствии со схемой, приведенной в инструкции к изделию. Применение промышленно выпускаемых блоков управления ДХО является оптимальным вариантом для подключения ангельских глазок, так как он легко собирается, обеспечивает защиту от перегрузок и гарантирует длительную, безопасную работу.

Пару важных моментов

Автомобиль – это транспортное средство, техническое состояние которого должно соответствовать определённым стандартам и нормам. Это значит, что любое изменение в конструкции требует предварительного проведения технической экспертизы. Если следовать букве закона, то автовладелец должен обратиться в специализированную организацию с заявлением «о внесении изменений в устройство световой сигнализации ТС». Эксперт проведёт экспертизу и даст заключение на соответствие ТС требованиям Технического регламента. Простая, на первый взгляд, процедура имеет один существенный недостаток: минимальная стоимость услуг – 5 тыс. рублей.

Не желая платить такую сумму, многие водители сами продолжают тюнинговать свою машину, нарушая тем самым ст. 12.5 КоАП. Согласно статье каждый водитель, самостоятельно установивший ангельские глазки, рискует получить предупреждение или штраф в размере 500 рублей. Исключением является установка спереди автомобиля ламп, излучающих красный свет, за что предусмотрено наказание в виде лишения прав на срок от 4 до 6 месяцев.

Также следует помнить о том, что ангельские глазки красиво смотрятся не на всех автомобилях. Существует ряд моделей, которым этот вид тюнинга просто ни к чему. Поэтому, чтобы не разочароваться в будущем, лучше заранее найти в интернете фото и прочитать отзывы людей, которые уже ставили светящиеся кольца на аналогичную марку автомобиля.

Ангельские глазки своими руками

Многих водителей давно интересует вопрос о том, как не тратить свои деньги и сделать ангельские глазки своими руками. На самом деле, выполнить данную работу можно, но, как и всякий труд, данные действия требуют усилий. Мы предлагаем вам прочитать небольшое руководство о том, как можно сделать светодиодные ангельские глазки своими руками.

Изготовление ангельских глазок своими руками

За пример возьмем изготовление осветительных устройств для машины марки ВАЗ 2110. Но такие варианты подойдут также и другим моделям авто.

Варианты монтажа

Итак, у нас есть 3 пункта улучшения тюнинга авто и его оптики. Рассмотрим каждый более подробно.

Самодельные ангельские глазки в фары ВАЗ и иные модели авто

Для этого вам понадобится:

Чтобы изготовить фары с ангельскими глазками своими руками, вам нужно выполнить несколько следующих шагов.

Шаг 1. Приобрести прозрачный стержень.

Шаг 2. Далее разогреть его. Разогревать нужно до тех пор, пока он не станет пластичным и мягким и сможет легко поддаваться деформации. Разогрев можно производить при помощи строительного фена.

Шаг 3. Далее вам понадобятся плоскогубцы и банка или любая иная емкость округлой формы.

Шаг 4. Пока стержни пластичны их нужно аккуратно обогнуть вокруг, например, банки. Начинать стоит от центра трубки и медленно переходить к краям. Не стоит забывать, что стрежни нельзя перегревать, ведь внутри полости могут появиться пузырьки.

Шаг 5. Вам стоит дождаться пока стержень застынет и его форма зафиксируется. Если вы хотите сделать диодные ангельские глазки своими руками, вам нужно сделать так, чтобы на кольцах было достаточно места для дальнейшего крепления диодов.

Шаг 6. На этом этапе вам нужно собрать светодиоды и резистор.

Шаг 7. Проводим изоляцию, а торцы на стрежнях нужно отшлифовать и сгладить поверхность.

Шаг 8. После этого на поверхности каждой трубки (кольца) вам нужно сделать специальные насечки. Их размеры должны быть одинаковыми, чтобы во время свечения не была заметна разница. Лучше всего использовать насечки в 2 — 2,5 мм.
Отпуск от концов может составить 1 – 1,5 см. Для того чтобы ваши насечки были ровными и не имели изъянов, вам стоит использовать пластиковый хомут. Также, для того чтобы видеть, как будут выглядеть в дальнейшем данные насечки, стоит на время подключить диоды.

Шаг 9. Когда вы будете делать насечки ближе к середине кольца, обратите внимание, что в этих местах свет может быть более тусклым. Чтобы сделать его равносильным по всей поверхности, лучше всего в середине кольца углубить насечки. Допустимое углубление составляет 0,2 мм в конце и 0,5 мм в середине.

Шаг 10. Тут вам нужно начать спаивать вместе светодиоды. Если вас интересуют ангельские глазки на Калину своими руками или любую иную модель авто, можете использовать этот метод для монтажа оптики. Спаивание нужно выполнять последовательно.

Шаг 11. Делаем отверстия на торцевой части кольца. Длина должна составлять 5-7 мм, диаметр 5 мм. В отверстия нужно установить светодиоды.

Шаг 12. Чтобы придать конструкции герметичности можно концы колец обрамить в фольгу. Также закрепление можно выполнить с помощью термоусадочной трубки. При этом лучше всего выбирать белый цвет, иначе трубка будет сильно выделяться на общем фоне и бросаться в глаза.

Шаг 13. Теперь можно аккуратно вынуть выходы диодов.

Шаг 14. Включаем готовые ангельские глазки.

Ангельские глазки установка своими руками

Для того чтобы установить самостоятельно готовую конструкцию вам нужно приобрести хороший герметик и с его помощью закрепить ангельские глазки в оптике. Если в вашей фаре нет специальных креплений, к которым можно герметично присоединить светящиеся кольца, используйте возможность установки дополнительных креплений.

Ангельские глазки своими руками

Для изго­тов­ле­ния «ангель­ских гла­зок» мож­но исполь­зо­вать про­зрач­ные пла­сти­ко­вые стерж­ни. Они исполь­зу­ют­ся для жалю­зи, что­бы откры­вать и закры­вать их пово­ро­та­ми вле­во и впра­во (пово­рот­ные стерж­ни для гори­зон­таль­ных жалю­зи). Такие стерж­ни быва­ют раз­ные, из раз­ных мате­ри­а­лов. В этой ста­тье будет опи­сы­вать­ся про­цесс изго­тов­ле­ния “ангель­ских гла­зок” из не поло­го пла­сти­ко­во­го стерж­ня шести­гран­ной фор­мы, диа­мет­ром 8 мм. Мож­но поис­кать такой стер­жень в интер­нет-мага­зи­нах, в том чис­ле в меж­ду­на­род­ных (англ. назва­ние blind rod), либо при­ду­мать, что мож­но при­спо­со­бить подоб­ное в каче­стве мате­ри­а­ла для колец “ангель­ских гла­зок”. Стер­жень око­ло 1 мет­ра дли­ной и из него мож­но сде­лать 2–3 коль­ца, в зави­си­мо­сти от их размера.

Измерь­те диа­метр кожу­ха лин­зы, раз­де­ли­те на 2, что­бы полу­чить ради­ус. Исполь­зуя фор­му­лу дли­ны окруж­но­сти (C = 2πR, где π = 3,14), опре­де­ли­те, какой дли­ны стер­жень нужен для созда­ния коль­ца. Отрежь­те его на 5–6 см боль­ше, и исполь­зуй­те допол­ни­тель­ные сан­ти­мет­ры в каче­стве ручек, за кото­рые мож­но удер­жи­вать стер­жень в про­цес­се формования.

Далее нагрей­те его в духов­ке в тече­ние при­мер­но 5–7 минут при тем­пе­ра­ту­ре 150 гра­ду­сов. Мож­но удер­жи­вать два кон­ца стерж­ня с помо­щью пары плос­ко­губ­цев, обер­нуть его вокруг бан­ки одним кон­цом, пере­се­кая дру­гой конец. Гиб­кий стер­жень затвер­де­ет в тече­ние мину­ты, поэто­му, воз­мож­но, при­дет­ся повто­рить нагрев, если потре­бу­ет­ся боль­ше вре­ме­ни, что­бы сфор­ми­ро­вать иде­аль­ное коль­цо. Если для нагре­ва исполь­зу­е­те фен, то не под­но­си­те его слиш­ком близ­ко, ина­че обра­зу­ют­ся пузырь­ки на стержне, кото­рые будут вли­ять на све­че­ние. Аль­тер­на­тив­ным вари­ан­том при­да­ния круг­лой фор­мы явля­ет­ся рас­по­ло­же­ние стерж­ня внут­ри круг­лой пла­сти­ко­вой бан­ки нуж­но­го диа­мет­ра. После того, как коль­цо сфор­мо­ва­но, мож­но с помо­щью гра­ве­ра или дру­го­го инстру­мен­та сре­зать лиш­нюю часть стерж­ня. В ито­ге один конец будет нахо­дить­ся над дру­гим. Что­бы это испра­вить, сно­ва нагрей­те кольцо.

В каче­стве источ­ни­ка све­та луч­ше исполь­зо­вать све­то­ди­о­ды. В отли­чие от ламп нака­ли­ва­ния, све­то­ди­о­ды очень яркие, слу­жат дол­го и про­из­во­дят очень мало теп­ла. Они ярко све­тят как в ноч­ное, так и в днев­ное время.

Что­бы про­те­сти­ро­вать коль­цо, мож­но поме­стить малень­кий све­то­ди­од меж­ду кон­ца­ми коль­ца. На этом эта­пе не будет эффек­та све­че­ния все­го коль­ца. Для того, что­бы коль­цо све­ти­лось как насто­я­щие ангель­ские глаз­ки, нуж­но пре­ло­мить свет когда он идёт через него, сде­лав мно­же­ствен­ные над­ре­зы вдоль коль­ца. Исполь­зуй­те для это­го гра­вер. Мож­но так­же вос­поль­зо­вать­ся полот­ном ножов­ки по метал­лу или даже ножом, но это зай­мёт боль­ше вре­ме­ни. Каж­дый над­рез поз­во­ля­ет све­ту вый­ти из стерж­ня. Раз­ре­зы долж­ны быть око­ло 2–3 мм в шири­ну и 1 мм в глу­би­ну, на рас­сто­я­нии при­мер­но 1.5 мм. Что­бы раз­ре­зы выгля­де­ли ров­ны­ми, мож­но сде­лать их зара­нее на ещё не согну­той труб­ке. Раз­ре­зы долж­ны быть толь­ко вдоль 1 из 6 гра­ней стержня.

Све­то­ди­о­ды не похо­жи на любые дру­гие лам­пы, где вы може­те про­сто под­клю­чить поло­жи­тель­ные и отри­ца­тель­ные про­во­да к ним, что­бы они све­ти­лись. Необ­хо­ди­мо исполь­зо­вать рези­стор на поло­жи­тель­ном выво­де. Назна­че­ние рези­сто­ра заклю­ча­ет­ся в огра­ни­че­нии (сопро­тив­ле­нии) тока, про­хо­дя­ще­го через све­то­ди­о­ды. Для све­че­ния све­то­ди­о­да тре­бу­ет­ся лишь неболь­шое его количество.

Что­бы выбрать пра­виль­ный рези­стор с пра­виль­ным сопро­тив­ле­ни­ем для ваших све­то­ди­о­дов, исполь­зуй­те эту изме­нён­ную вер­сию зако­на ома: Сопро­тив­ле­ние (Омы) = (V.bat – V.led)/Amp. Led, где V.bat = напря­же­ние бата­реи, V.led = напря­же­ние (воль­таж) све­то­ди­о­дов, Amp.led = сила тока све­то­ди­о­дов. К при­ме­ру, при 12V бата­реи и 3. 6V c 20 mA (или 0. 02A ) све­то­ди­о­дах нуж­но исполь­зо­вать рези­стор 420 ом (( 12V — 3. 6V )/0. 02A ). Мож­но исполь­зо­вать рези­стор и с мень­шим сопро­тив­ле­ни­ем, к при­ме­ру 220 или 270 ом, что сде­ла­ет све­то­ди­о­ды ярче.

При­кре­пи­те рези­стор к плю­со­вой клем­ме све­то­ди­о­да, кото­рая длин­нее. Cна­ча­ла сле­ду­ет при­кре­пить про­вод к све­то­ди­о­ду, а затем при­кре­пить рези­стор на кон­це про­во­да на поло­жи­тель­ной клем­ме. Так рези­стор будет вне фары, и вы може­те заме­нить его, если у вас воз­ник­нет необходимость.

Мож­но исполь­зо­вать 2 све­то­ди­о­да (3.6 V, 20 mA). Их нуж­но соеди­нить после­до­ва­тель­но. Это пред­по­ла­га­ет соеди­не­ние плю­со­во­го кон­ца одно­го све­то­ди­о­да с мину­со­вым кон­цом дру­го­го. Про­во­да мож­но при­кле­ить к обрат­ной сто­роне коль­ца. После это­го у вас полу­чит­ся отдель­но плю­со­вая и мину­со­вая клем­мы с каж­до­го кон­ца кольца.

Для закреп­ле­ния све­то­ди­о­дов в коль­це, нуж­но про­свер­лить отвер­стие в обо­их его кон­цах по раз­ме­ру све­то­ди­о­дов (око­ло 6 мм шири­ной и 5 мм глу­би­ной). Что­бы пла­стик не пла­вил­ся, нуж­но свер­лить поэтап­но, давая свер­лу охладиться.

Мож­но в полость доба­вить немно­го лака (авто­мо­биль­но­го или для ног­тей). Это нуж­но для того, что­бы сде­лать полость более про­зрач­ной, так как при свер­ле­нии пла­стик мут­не­ет. Лак запол­нит все неров­но­сти от свер­ла и сно­ва сде­ла­ет его про­зрач­ным. Дру­гим вари­ан­том, мож­но оку­нуть диод в лак перед его уста­нов­кой в полость кольца.

Обер­ни­те изо­лен­ту вокруг ножек све­то­ди­о­дов, что­бы изо­ли­ро­вать их друг от друга.

Нуж­но обер­нуть алю­ми­ни­е­вую фоль­гу вокруг кон­цов коль­ца со све­то­ди­о­да­ми, свер­ху обмо­тать изо­лен­той или исполь­зо­вать тер­мо­уса­жи­ва­е­мую труб­ку. Такая труб­ка сжи­ма­ет­ся при нагре­ве. Алю­ми­ни­е­вая фоль­га будет отра­жать свет в коль­цо, делая его ярче.

Теперь нуж­но покрыть обрат­ную сто­ро­ну алю­ми­ни­е­вой фоль­гой, что­бы на лице­вую часть выхо­ди­ло боль­ше све­та. Исполь­зуй­те про­зрач­ный скотч, что­бы при­кле­ить её. Таким обра­зом, «ангель­ские глаз­ки» будет хоро­шо вид­но даже днём.

Для уста­нов­ки “ангель­ских гла­зок” тре­бу­ет­ся разо­брать фары.

Как разобрать фару?

Что­бы разо­брать фару, нуж­но раз­де­лить кле­е­вое соеди­не­ние двух её поло­ви­нок. Для это­го нуж­но её нагреть в духов­ке в тече­ние при­мер­но 10 минут при тем­пе­ра­ту­ре 150 гра­ду­сов по Цель­сию. Для раз­мяг­че­ния клея на раз­ных фарах может потре­бо­вать­ся боль­ше или мень­ше вре­ме­ни. Перед нагре­вом нуж­но снять все креп­ле­ния с фары и метал­ли­че­ские части, кото­рые могут нагреть­ся. Поме­сти­те фару в центр духов­ки, что­бы она не каса­лась стенок.

После нагре­ва, выта­щи­те фару из печи и поло­жи­те на поло­тен­це на рабо­чий стол.

Исполь­зуй­те нож для мас­ла или плос­кую отверт­ку, что­бы рас­ще­пить две части фары. Не нуж­но силь­но зала­мы­вать края отвёрт­кой, нуж­но про­сто сде­лать неболь­шой зазор и рас­со­еди­нить две поло­ви­ны руками.

Не торо­пи­тесь и делай­те это мед­лен­но. У вас есть око­ло 20 минут, преж­де чем клей сно­ва затвер­де­ет. Остав­ший­ся клей оста­нет­ся на поло­вин­ках фары, и его мож­но будет повтор­но исполь­зо­вать поз­же при их обрат­ном соеди­не­нии. Будь­те осто­рож­ны, что­бы клей не попал внутрь фары.

Читать еще:  Как сделать капот из стеклопластика?

С внут­рен­ней частью фары луч­ше рабо­тать в пер­чат­ках, что­бы не оста­вить отпечатков.

Для нагре­ва кле­е­во­го соеди­не­ния фары мож­но исполь­зо­вать про­мыш­лен­ный фен (при 260 гра­ду­сов по Цель­сию). Пре­иму­ще­ство фена в том, что нагрев мож­но кон­цен­три­ро­вать в кон­крет­ной обла­сти фары, не нагре­вая осталь­ную часть. Фен нуж­но дер­жать на рас­сто­я­нии 10–12 см от фары и посто­ян­но дви­гать. Грей­те соеди­не­ние фары неболь­ши­ми сек­ци­я­ми по 20 см. Потом про­сунь­те плос­кую отвёрт­ку и немно­го рас­ще­пи­те поло­вин­ки фары. Повто­ри­те про­цесс вокруг всей фары и пол­но­стью отсо­еди­ни­те про­зрач­ную часть.

Установка

Мож­но при­кре­пить “ангель­ские глаз­ки” к кожу­ху линз, исполь­зуя тон­кую проч­ную про­во­ло­ку (для креп­ле­ния кар­тин). Для это­го нуж­но про­свер­лить малень­кие отвер­стия в кожу­хе. Кожух (внут­рен­няя рам­ка перед лин­за­ми) дей­ству­ет как барьер и помо­га­ет защи­тить ангель­ские глаз­ки от теп­ла, кото­рое идёт от лин­зы. Про­цесс уста­нов­ки и под­клю­че­ния “ангель­ских гла­зок” подроб­но опи­сан в ста­тье “как уста­но­вить ангель­ские глаз­ки”.

Как собрать фару?

Про­три­те чистой мик­ро­фиб­ро­вой сал­фет­кой внут­ри фары. Разо­грей­те феном остат­ки ста­ро­го клея. Соеди­ни­те две поло­ви­ны фары вме­сте, после чего уста­но­ви­те метал­ли­че­ские зажи­мы и нане­си­те сили­ко­но­вый гер­ме­тик по пери­мет­ру фары, если это тре­бу­ет­ся. Исполь­зуй­те маляр­ную лен­ту для плот­но­го при­жа­тия двух поло­ви­нок до момен­та пол­но­го приклеивания.

Делаем ангельские глазки для Toyota Chaser 100 из светодиодной ленты LED (фото)

Опции темы
  • Подписаться на эту тему…
  • Поиск по теме

    Делаем ангельские глазки для Toyota Chaser 100 из светодиодной ленты LED (фото)

    Всем доброго времени суток! Как-то видел Чайзера с ангельскими глазками из светодиодной ленты, причём днём она светилась достаточно ярко, ничем не хуже ходовых огней. Ну и «загорелось» мне установить такие же на свой чай! Только цена на их установку кусается, по объявлениям за установку таких «ангелов» просят около 2000-3000 рублей плюс покупаешь у них ленту (для сравнения мне всё обошлось в 500 рублей). Что нужно для самостоятельной установки:

    1.светодиодная лента LED — 4 шт, (я брал длину 48 см каждую, белый свет, т.к. синий запрещён);
    2.духовка, либо монтажный фен;
    3.проволочки (желательно потоньше, но и не настолько чтоб они рвались)
    4.отвёртки, ножницы, ну и немного терпения;

    Приступаем к работе.
    1. Первым делом снимаем фару, она скидывается довольно легко. Для тех кто ни разу этого не делал, объясню, откручиваем саморез который держит поворотник на фаре и сдёргиваем поворотник.
    Затем откручиваем 3 болта которые держат фару . Вытаскиваете лампочки (лично я просто отсоединил фишки от лампочек) и скидываете фару

    2.Готовим к «погрузке» в духовку (т.к. у меня нет монтажного фена, то пришлось именно таким способом разогревать герметик). Вытаскиваем лампочки, протираем от пыли и грязи фару. Ставим духовку приблизительно на 170-175 градусов, таймер на 5-7 минут (со временем определяйтесь сами, т.к. всем духовкам требуется разное количество времени на нагревание), режим прогрева снизу и сверху и погружаем фару в духовку! Лично я не ждал когда отключится таймер, я проверял рукою, как только фара стала достаточно горячей, но не обжигающей руку я её вытаскиваю (т.к. был уже горький опыт перегрева фары и подплавился пластик. ). Вытаскивать лучше в перчатках, т.к. температура фары достаточно таки горячеватая.

    3.Теперь приступаем к «вскрытию» фары. Здесь понадобятся 2 плоские отвёртки. Одной отвёрткой отгибаем защёлки фары которые держат пластиковое стекло, другой стараемся оторвать стекло от фары и так проделываем по всему периметру фары. Если стекло не отрывается, то скорее всего плохо разогрет герметик и придётся повторить прогрев в духовке.
    Если же у вас всё получилось, то у вас получатся две вот такие половинки.

    Далее извлекаем из фары чёрный пластик на котором располагаются два хромированных кольца.
    Теперь извлекаем кольца. Каждое кольцо держится на четырёх защёлках, тут нужно быть аккуратнее, т.к. защёлки очень хрупкие и легко ломаются (лично я сломал 2 штуки)

    Готовим свою светодиодную ленту и проволоку. Проволоку выбирать лучше из светлого металла, она меньше будет «бросаться» в глаза. Т.к. у меня фары тонированные, то я выбрал медную, её всё равно не видно. Но это уже дело каждого, хотите, можете и на медную крутить, без разницы.

    4. Приступаем к изготовлению «глазок». Для начала нарезаем из проволоки заготовки (делайте такую длину чтоб вам хватило примотать ленту к кольцу). Первым приматываем тот конец ленты от куда идут проводки. Соединив кольцо с лентой, пальцами притягиваем проволоку, усилий Геракла тут прикладывать не нужно, чтоб потом не было проблем с установкой кольца на место. Торчащие лишние концы проволоки можно будет отрезать, либо аккуратно загнуть.

    Проделываем эту процедуру по всей окружности кольца. Далее смотрите сами какую форму вы хотите придать «глазкам», если хотите видить их круглыми, то прокладывайте ленту по всей длине кольца. Если хотите чтоб у вас они были как у БМВ подковообразные (в виде полумесяца), то не стоит прокладывать ленту по верхней кромки кольца. Лично я делал по всей окружности кольца, но т.к. у меня верхнюю часть прикрывают реснички, то «глазки» получились подковообразные (т.е. верхнюю часть не видно).
    Определившись с формой «глаз», отрезаем лишнюю ленту.

    Отрезали лишнее, соединили ленту с кольцом проволокой и вот что получили:

    Делаем тоже самое со вторым кольцом.
    Два кольца сделаны.
    Теперь ставим кольца на место, опять на защёлки.

    5. Теперь собственно завершающий этап, приступаем к сбору фары. Заводим опять духовку и нагреваем в ней фару и пластиковое стекло, ни в коем случае нельзя туда класть кольца с «ангельскими глазками», т.к. их гелевая основа расплавится.

    Нагрев фару, быстро ставим пластмасс с «ангелами» на место в фару, протягиваем проводку «глазок» через отверстие под лампочку габаритных огней наружу.

    Главное всё делать очень быстро, чтобы герметик не успел остыть. Затем ставим пластиковое стекло на место, смотрите чтобы все защёлки встали на место (защёлкнулись). Теперь руками прижимаем стекло к фаре в течении 1-2 минут, пока не схватится герметик. Для тех кто боится что фара будет отпотевать, можете ещё дополнительно добавить герметика, но я ничего не добавлял, оставил всё как было и ничего не отпотевает.

    Делаем вторую фару. Теперь всё готово, ставим всё на место, клеим реснички, подсоединяем провода к габаритным огням и вот результат:

    В целом тут нет ничего сложного,на каждую фару я потратил около 1,5 часов. Главное нужно желание! Всем желаю успеха.

    Как своими руками сделать фары ангельские глазки

    Дата публикации: 08 сентября 2018 .
    Категория: Автотехника.

    Многие автомобилисты не могут остаться равнодушным при взгляде на проезжающие BMW, которые освещают дорогу необычными фарами, которые в народе принято называть «ангельскими глазками». Эффект действительно очень интересный и стильный. Поэтому многие автолюбители пытаются его повторить.

    Для этого не обязательно оформлять кредит и покупать заветный «бумер». Если в авто (например, на ВАЗ 2106) установлена оптика с круглыми фарами, то достаточно минимальных знаний в электрике и небольших финансовых вложений. Однако, прежде всего, стоит разобраться, какая подсветка для «ангельских глазок» подойдет больше и не станет вызывать нездорового интереса у сотрудников дорожной полиции.

    Какого типа «глазки» лучше делать

    Если говорить об особенностях конструкций этого типа, то подсветка может быть:

    • Светодиодной. LED – устройства отлично выдерживают низкие температуры, отличаются долгим сроком эксплуатации. Они редко ломаются. Светодиодные «ангельские глазки» можно купить как в готовом виде (стоят довольно дорого) или без проблем сделать своими руками (больше всего придется потратиться только на светодиоды трубку из оргстекла).
    • Неоновой. CCFL отличается более ярким и равномерным свечением, так как в этом случае внутри трубки находятся не лампочки, а разогретый газ. Однако такие изделия не выдерживают морозов и начинают полноценно светиться только через несколько минут после включения фар. Для самостоятельного изготовления таких «ангельских глазок» потребуется больше затрат (нужно дополнительно купить блок розжига), поэтому проще купить готовый комплект.

    Модернизировать фары нужно очень осторожно. Не стоит забывать об основной функции огней и о ПДД. Например, если для «ангельских глазок» использовать красные ил синие светодиоды, то беседы с сотрудником ДПС не избежать. Дело в том, что подобные цвета могут использоваться только в оптике служебных машин. Если рядовой водитель будет имитировать «мигалку», то он рискует заплатить штраф в размере 2 500 рублей или его авто могут отправить на штрафплощадку. Поэтому лучше всего для самостоятельного тюнинга фар использовать огни белого, желтого или оранжевого цвета.

    Подготовительные работы

    Для создания необычного свечения фар потребуется приобрести пластиковый стержень на 7-8 мм. Его можно купить в торговых точках, где продаются жалюзи или в магазине для наружной рекламы. Оргстекло должно хорошо переносить высокие температуры, поэтому лучше не экономить. Если говорить о длине трубки, то обычно на 4 фары хватает 1 метра.

    Полезно! Чтобы точно рассчитать количество требуемого оргстекла достаточно замерить фару по диаметру, добавить к полученному результату 2 см и умножить на количество фар.

    Также для работы потребуется:

    • промышленный фен (если его нет, то необходимую обработку можно провести и в духовке);
    • 2 светодиода на 12В (на одну фару);
    • резистор на 220 Ом (на одну фару);
    • шуруповерт со сверлом на 6 мм;
    • бор машина с тонким алмазным диском (можно заменить тонкой пилкой по металлу);
    • суперклей;
    • стеклянная банка или любая другая емкость, наружный диаметр которой совпадает с внутренним диаметром фары;
    • герметик.

    Закупив все необходимое, приступаем к работе.

    Обработка старой фары

    Сначала необходимо снять фару и отделить стекло. Однако сделать это не так просто, так как она надежно «сидит» на герметике. Поэтому берем строительный фен и нагреваем изделие, чтобы расплавить заводской клей (нагревать центральную часть стеклянной поверхности не стоит, чтобы она не лопнула, только боковые швы). Некоторые нагревают фары в духовке 10-15 минут при температуре в пределах 60-80 градусов.

    Но, иногда герметик не размягчается. Тогда можно попробовать подцепить стекло отверткой и аккуратно по шву отделить от отражателя. Однако часто такие манипуляции все равно приводят к повреждению поверхности, поэтому тем, кто не хочет мучиться, проще сразу купить новое стекло для фары (можно найти за 50-100 рублей) и работать уже с ним.

    Полезно! Старое стекло можно положить в пакет и аккуратно разбить (осколки останутся в полиэтилене). После этого остается зачистить старый клей и удалить остатки стекла по швам фары.

    Делаем «ангельские глазки»

    В пластиковом стержне с обеих сторон нужно проделать отверстия для светодиодов. Для этого удобнее всего закрепить оргстекло в тиски и при помощи сверла проделать в нем дыры. Действовать нужно очень осторожно, чтобы не расколоть трубку. Лучше всего поставить шуруповерт на малые обороты. Глубина отверстий должна соответствовать лампочке светодиода.

    После этого подготовленный пластиковый стержень необходимо нагреть при помощи строительного фена или духового шкафа. Однако нужно помнить, что органическое стекло начинает плавиться при температуре 160 градусов, поэтому не стоит слишком усердствовать.

    После того, как трубка стала достаточно эластичной, нужно при помощи пассатижей, или одев плотные перчатки, обернуть ей банку (или другую емкость) и держать ее в таком положении, пока пластик не остынет и не затвердеет снова (требуется порядка 3 минут).

    Получается заготовка в виде разорванного кольца. С двух ее концов вставляются светодиоды, которые фиксируют при помощи суперклея.

    На следующем этапе к световым элементам нужно припаять провода. Они должны быть довольно длинными, чтобы их можно было без проблем вывести за фару. На одном из проводков запаивается резистор, после чего собирается простейшая схема, для получения электрической цепи.

    Когда все внутренние работы будут закончены, можно немного усовершенствовать заготовку. Для получения лучшего и более стильного эффекта при помощи бормашинки с тонким алмазным диском нужно сделать на стержне равномерные насечки (примерно через каждые 0,5-1 см). Это позволит равномернее рассеивать свет и добиться большего сходства с «бумеровскими» фарами.

    Важно! Делая насечки важно не сильно надавливать на инструмент. Глубина надрезов должна быть не более ¼ общей толщины трубки.

    После этого нужно:

    • обезжирить поверхность кольца и отражателя фары;
    • нанести на заготовку клей;
    • прижать ее к отражателю и дождаться, пока кольцо не застынет в этом положении;
    • накрыть фару стеклом и прогреть его по шву при помощи фена.

    Полезно! В некоторых фарах стекла крепятся на специальных защелках. В этом случае ничего нагревать не нужно.

    Основные и самые сложные работы произведены. Осталось правильно подключить «ангельские глазки», чтобы они срабатывали в нужный момент.

    Подключение кольца

    Прежде всего, стоит учесть правила использования световых огней. Сами по себе «ангельские глазки» можно отнести к категории дневных ходовых огней. В этом случае необходимо произвести подключение таким образом, чтобы не нарушить требований ГОСТ Р 41.48.-2004. Это означает, что кольца и сами ДХО должны включаться как только заводится мотор и, соответственно, отключаться при его остановке.

    В связи с этим нужно придерживаться определенной схемы подключения. Есть два пути решения этого вопроса:

    • Можно использовать 5-контактное реле и клеммы «мама» (нужно 4 штуки). В этом случае минусовой провод «глазок» соединяется с корпусом машины, а на плюсовом запаивается клемма, после чего он соединяется с контактом №30. После этого нужно найти под капотом провод, который соединяет «габаритки» и выключатель. Контакт №85 подсоединяется к «+» габаритных ламп, а №86 – на корпус (то есть реле будет запитываться одновременно с «габаритками»). Также потребуется провести еще один проводок, который будет идти от «Зажигание +12В» до контакта №87а. При включении зажигания и включенных габаритах +12В через замкнутые контакты реле №87а и №30 попадает на «глазки» и они начинают гореть. Как только выключатель габаритов переводится в положение «выкл», реле обесточивается, а контакты №87а и №30 размыкаются. В этом случае «ангельские глазки» будут гаснуть вместе с «габаритками», как и требуется по ГОСТ. Если кольца покупаются в готовом виде, то с ними в комплекте обычно идет стабилизатор тока. Его необходимо подключить между 30 выводом реле и самими «глазками». Если стабилизатора тока нет, то лучше его приобрести, так как это поможет избежать ситуаций, когда в бортовой системе случается скачок напряжения и устройства выходят из строя.

    • Подключить «ангельские глазки» через контроллер ДХО. Его можно приобрести в любом специализированном магазине. Тогда сборка будет производиться в соответствии с конкретной схемой, которая подробно продемонстрирована в инструкции к устройству.

    Если говорить о том, какой способ подключения лучше, то, безусловно, намного удобнее воспользоваться блоком управления ДХО. Он поможет защитить от возможных перегрузок. В этом случае самодельные «глазки» прослужат намного дольше.

    В заключении

    «Ангельские глазки» действительно смотрятся очень необычно. Однако нужно понимать, что такого эффекта можно добиться только в том случае, если речь идет о круглых фарах. Некоторые марки авто, просто не предполагают такого тюнинга световых элементов.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
