Замена и ремонт камеры заднего вида Hyundai ix35 своими руками

  1. Характерные поломки
  2. Синий экран
  3. Моргает изображение
  4. Не включается
  5. Как снять камеру
  6. Диагностика и ремонт
  7. Регулировка
  8. Как поставить на штатное место

Камера заднего вида является привлекательной опцией, которая упрощает парковку задним ходом. При включении задней передачи она выводит изображение со специальной разметкой на головной дисплей. Время от времени камера может выходить из строя. Ремонт камеры заднего вида Hyundai ix35 можно выполнить самостоятельно.

Характерные поломки

Поломка камеры Хендай ах35 может существенно усложнить движение задним ходом. Причины могут заключаться в заводском браке, плохой герметизации, появлении проблемы с контактом из-за сильной вибрации. Некоторые неисправности можно исправить самостоятельно, другие предусматривают замену всех элементов.

Решить возникшие проблемы можно несколькими способами. Наиболее распространены следующие:

  • Проверка и замена проводки, которая отвечает за питание и передачу сигнала.
  • Проверка самой камеры, ее замена на оригинал от Хундай или китайскую модель.

Синий экран

Распространенная проблема заключается в отображении синего экрана. При этом на дисплей может выводиться разметка. Причинами появления синего экрана может стать:

  • Неисправность камеры.
  • Отсутствие подключения.
  • Окисление контактов.

Самостоятельно починить камеру не получится, т. к. конструкция сложная, и в продаже не встречаются запасные элементы.

Моргает изображение

Менее проблематичным вариантом можно назвать случай, когда изображение мигает. Он может быть связан с нижеприведенными моментами:

  • Отсутствие контакта.
  • Повреждение проводки.
  • Окисление и перегрев места соединения.

Ремонт в подобном случае не предусматривает диагностику камеры. На проверку соединений уходит намного меньше времени.

Не включается

Камера часто не работает по причине появления сильного окисления. При этом влага может попасть внутрь конструкции, что также приведет к ее непригодности.

Если проблема заключается в появлении налета, то решить ее можно самостоятельно.

Для этого проводится:

  1. Демонтаж обшивки. Она скрывает основные крепежные элементы, при помощи которых проводится фиксация спойлера.
  2. Снятие устройства. При длительной эксплуатации на металле часто появляется коррозия. Чистка упрощается в случае, если камера была предварительно демонтирована.
  3. Очистка контактов. В 70% случаев удаление налета решает проблему.
  4. Разборка конструкции. Если контакты были очищены, но изображение не появилось на дисплее, то есть вероятность попадания влаги внутрь конструкции. Исправить ситуацию с окислением дорожек платы сложно, но возможно.
  5. Чистка внутренних элементов. Штекер внутри камеры также может быть очищен от налета.

Самостоятельная чистка позволяет существенно снизить затраты.

Как снять камеру

Если перестала работать камера вида, то восстановить ее состояние можно самостоятельно. Для этого требуется:

  • Герметик. Он требуется для того, чтобы исключить вероятность попадания влаги. Слишком высокая влажность становится причиной появления окиси и коррозии.
  • Несколько отверток. Они требуются для извлечения клипс и других крепежных элементов.
  • Плоскогубцы. Фиксация спойлера, в который встроена камера, проводится специальными клипсами. Извлечь их можно только при применении подобного инструмента.
  • Головка на 8.
  • Иголка и пинцет. Они используются для очищения поверхности от окиси.

В рассматриваемом случае устройство при включении задней передачи не отображает изображение, поэтому причин неполадки может быть много. Для того чтобы она включалась, нужно следовать нижеприведенной инструкции:

  1. Проводится снятие обшивки. Она крепится при применении 4 шурупов, а также пластиковых клипс. С клипсами нужно быть осторожным, т. к. неправильная нагрузка может стать причиной поломки. Недостаточное количество крепежей станет причиной появления вибрации.
  2. Для получения доступа к камере следует провести откручивание 12 гаек, которые крепят спойлер. Для крепления применяются и 4 клипсы, выдернуть их будет сложно. После освобождения всех крепежей можно снять спойлер.
  3. Менять камеру вида нужно в гараже или на улице при нормальной влажности. Извлечение предусматривает отсоединение штекера, после чего с зажима аккуратно вытаскиваются провода. Крепление корпуса обеспечивается двумя шурупами.
  4. В большинстве случаев рассматриваемый элемент покрыт ржавчиной и мусором несмотря на проведение качественной изоляции. Рекомендуется удалить всю ржавчину с металлических элементов. Если удалил коррозию, то можно существенно продлить эксплуатационный срок изделия.
  5. Крепеж устройства к спойлеру снимается, для чего откручиваются 2 шурупа. На каждом углу размещены 4 маленьких шурупа. Черный кожух снимается, внутри можно увидеть контакты. В большинстве случаев появляется окись, которая и становится причиной отсутствия контакта.
  6. Чистка окиси проводится при применении иголки. Запрещается использовать чистящие вещества, т. к. влага может навредить работе чипа.

В конце проводится обратная сборка камеры. Для герметизации применяется специальное вещество. Она позволяет исключить вероятность попадания влаги внутрь конструкции, что и становится причиной появления окиси.

Диагностика и ремонт

Провести замену устройства просто, новый вариант обходится в 200$, с разбора 85$. После разбора задней дверки и извлечения камеры можно приступить к ее диагностике и ремонту. Рекомендации заключаются в нижеприведенных моментах:

  • Верхняя плата содержит импульсный преобразователь, напряжение которого составляет 6-3 В. На обратной стороне расположены линейный стабилизатор напряжения, который проводит преобразование напряжения 1,8 В. Нижняя плата соединена с матрицей и формирует стандартный видеосигнал.
  • Диагностика предусматривает проверку напряжения на конденсаторе. При его отсутствии следует подать напряжение 3 В на конденсатор, если камера заработала, то проблем с ней нет.
  • Ремонт предусматривает обрезку красного и черного провода. Преобразователь припаивается напрямую.
  • Вся схема должна быть изолирована термическими трубками. Жгуты проводов закрепляются маленькими стяжками. За счет этого исключается вероятность пропадания сигнала.
  • Перед непосредственной сборкой конструкции следует смазать крепежные элементы или заменить их на новые. Это упростит сборку конструкции в будущем.

После сборки проводится установка и подключение в обратной последовательности. В штатное место поставить оригинальное изделие будет не сложно.

Регулировка

При обратной сборке не рекомендуется сразу провести крепление всех элементов. Это связано с тем, что нужно выполнить соответствующую регулировку. Она предусматривает:

  • Проверку всех соединений.
  • Установку устройства в задней части.
  • Включение задней передачи.

Даже незначительное смещение камеры становится причиной, по которой на монитор выводится изображение под неправильным углом. Только после этого проводится затяжка всех крепежных элементов и крепление обшивки.

Как поставить на штатное место

С установкой оригинальной камеры не возникает проблем. В некоторых случаях проводится установка китайской, которая имеет 3 выхода. Рекомендации по установке следующие:

  • Отверстие для устройства в большинстве случаев приходится увеличивать. Для этого поверхность можно немного подпилить надфилем, после чего устройство станет в штатное место.
  • Крепление рекомендуется проводить на герметик. Он снижает степень вибрации, которая часто становится причиной износа.
  • Соединение проводится при помощи распространенного тюльпанника. Питание можно взять от фонаря заднего хода, который будет включаться при установке режима селектора R. Замена на китайское устройство предусматривает регулировку положения.

На подобную работу уходит относительно небольшое количество времени. Все элементы рекомендуется проработать герметиком, который исключит вероятность попадания влаги и появления коррозии или окиси.

Что делать, если не работает камера заднего вида Hyundai ix35?

Машины, которые выпускаются сегодня, обладают множеством различных устройств и девайсов, призванных увеличить комфорт при управлении автомобилем. Одним из таковых устройств в автомобилях Hyundai является камера заднего вида ix35. Подробнее о том, что это за устройство, для чего оно используется и как произвести его установку, вы сможете узнать из этого материала.

Описание штатной камеры заднего вида Hyundai ix35

Автомобили Hyundai Solaris, ix35 и многие другие модели авто оснащаются камерами заднего вида. Этот гаджет представляет собой устройство, позволяющее обеспечить правильную парковку транспортного средства. По сути, это модернизированная версия традиционного парктроника. Сама камера монтируется в задней части автомобиля, а изображение с нее выводится на специальный монитор, установленный в салоне, или на экран автомагнитолы, если она позволяет считывать видео.

Читать еще:  Как разобрать и сделать ремонт камеры заднего вида автомобиля своими руками

Камера заднего вида для Hyundai

Основные элементы такой системы:

  • непосредственно камера, монтирующаяся обычно в области номерного знака;
  • модуль управления, который ставится либо в багажном отсеке, либо в салоне авто;
  • в зависимости от модели, камера может быть дополнена сенсорными датчиками, которые срабатывают при приближении автомобиля к препятствию;
  • сам монитор, устанавливаемый на центральной консоли авто.

Плюсы и минусы девайсов

Теперь вкратце рассмотрим преимущества и недостатки девайсов.

Начнем с достоинств:

  1. Основное преимущество — это помощь водителю при парковке. Благодаря правильно установленному и настроенному устройству водитель сможет увидеть препятствия, расположенные в «слепой» зоне. А это, в свою очередь, позволит обезопасить машину от возможного столкновения.
  2. Относительная простота установки. Если вы умеете держать в руках слесарные инструменты, то процесс монтажа и подключения не должен вызвать у вас проблем.
  3. Возможность установки беспроводного устройства. Сегодня в продаже имеются два типа гаджетов, которые отличаются между собой по способу установки — они могут быть проводными и беспроводными. Установка беспроводного девайса позволит избежать укладки проводов и, соответственно, необходимости демонтировать салонную обшивку.

Что касается недостатков, то их не так много. Во-первых, к недостаткам можно отнести стоимость девайсов — она может быть не по карману некоторым автолюбителям. Во-вторых, не каждый автовладелец сможет правильно настроить устройство, чтобы оно охватывало как можно больший угол (автор видео — канал Колобок Колобков).

Инструкция по демонтажу и ремонту устройства

Как в Solaris или любую другую модель установить гаджет:

  1. Сначала отключите аккумулятор и откройте багажник. Вам необходимо демонтировать накладку крышки багажного отсека, для этого открутите гайки.
  2. Далее, следует отсоединить плафон с подсветкой. В Solaris правые и левые светильники одинаковы, поэтому монтаж объектива может быть осуществлен как слева, так и справа. Как правило, камеры оснащаются специальными диодами, поэтому если вы не хотите, чтобы плафоны светили разным цветом, во втором фонаре нужно будет заменить лампу на диодную.
  3. Выкрутите плафон и установите в него камеру. Если она штатная и подходит для вашей модели авто, то на ней нужно будет просто нажать на фиксатор — это позволит закрепить объектив.
  4. Сделав это, надо будет подключить питание к подсветке. Если вы не хотите врезаться в подсветку, то кабель питания нужно будет подключить к неработающему источнику освещения, после чего вставить в патрон. При таком подключении подсветка будет работать при активации габаритного освещения.
  5. Теперь вам нужно будет проложить кабель питания до лампы заднего хода, на автомобилях Solaris она расположена с правой стороны. В самом разъеме необходимо будет подключиться к зеленому проводу — это положительный вывод, а также черному — это отрицательный. На видеокабеле имеется еще и провод красного цвета, то его нужно подключить к плюсу самой камеры. Этот провод очень важен, поскольку по нему будет осуществляться передача изображения на дисплей, который вы установите в салоне.
  6. Далее, вам необходимо будет проложить кабель видеосигнала в салон — в этом нет ничего трудного, вам нужно будет просто снять обивку и протянуть провод через технологические отверстия.
  7. На центральной консоли устанавливается монитор (обычно в него уже встроен управляющий модуль), после чего к нему подключается кабель. При этом сам дисплей также необходимо подключить к питанию. Когда все элементы будут подключены, производится диагностика работоспособности устройства.

Фотогалерея «Установка камеры своими руками»

Видео «Более наглядная инструкция по монтажу и подключению»

На видео ниже представлена более наглядная инструкция по подключению и установке гаджета в гаражных условиях (автор — Алексей Рогозин).

SILAS058 › Блог › Hyundai ix35 Замена штатной камеры заднего вида на не оригинал

Решил написать в блог небольшой мануал по замене камеры заднего вида на альтернативную, может кому-нибудь пригодится, тем более сам искал подобную инфу — не нашел.

История началась 1,5 месяца назад, у дядьки на IX35 сдохла камера, говорю давай разберем и посмотрим чего там, да ладно потом, некогда и т.п. короче недели через 3 только удалось ее снять и разобрать, как и ожидал, внутри там был писец… (Снятие камеры это был отдельный экшен, все винтики приржавели, приходилось у каждого пилить шляпку и срывать варварским, так сказать, способом.)

Код камеры если кому интересно — 95790-2s400

Ну короче все разобрал, почистил, собрал обратно, но чуда не произошло — камера не заработала.
Стали думать что делать, нести в ремонт не вариант, да и не куда нести… второй вариант был купить камеру более-менее совпадающую с размером штатной (но как назло когда разбирал, забыл снять размеры, а еще раз все заново снимать не было никакого желания) тут шарился на Али и наткнулся вот на такой вариант
ru.aliexpress.com/item/32…042311.0.0.384933edvaenJe
Дополнительно кидаю ССЫЛКУ НА МАГАЗИН

Прикинул, по идее должна подойти, да и цена всего 500 р., короче заказал, через 2,5 недели пришла, подключил к TV — работает, сразу же пометил вверх, ну чтобы вверх ногами не поставить.

Далее снял родную камеру и отрезал ее от родной фишки.

Там 4 провода: белый и желтый — это видеосигнал; красный и черный — это штатное питание 6в.

У самой камеры так же разрезал провод видео сигнала (желтый тюльпан который) там 2 провода: желтый — плюс, черный — минус.

Затем припаял его к проводам из родной фишки: желтый к желтому (плюс с плюсом) черный к белому (минус с минусом) т.е. видеосигнал будем брать штатно, по родному проводу. Черный и красный провод просто отрезал и заизолировал.

(А вот с питанием такое не прокатит, потому что штатная камера 6 вольтовая, поэтому чтобы камера на 12в заработала нужно или ставить повышающий преобразователь напряжения, или как сделал я, просто запитаться от фонаря заднего хода.)

Да, забегу немного вперед — железные усики фиксаторы на самой камере пришлось чуть-чуть укоротить, буквально на 1мм.

В результате получились провода видеосигнала идущие штатно и провода питания которые нужно подключить на задний ход

Далее установка самой камеры, отверстие под глазок штатной камеры 14 мм, рассверлил его ступенчатым сверлом до необходимых 18мм.

Вставил камеру, встала просто шикарно, усики защелкнулись (без подрезания до конца не защелкивалась) и дополнительно ничем крепить не пришлось, единственное чтобы влага не попадала залил там все герметиком.

Далее подключил питание к правому фонарю заднего хода (серый провод — плюс, черный — минус)

Подключил родную фишку, уложил провода и собрал все обратно.

Тестовый пуск, блин чуть косо поставил, не беда, пока герметик не засох тонкими пассатижами прям снаружи чуть чуть повернул сам глазок камеры и выставил ровно (вот фотку правда забыл сделать)

В итоге имеем рабочую камеру в штатном корпусе, которая к тому же и показывает лучше штатки)

P.S. Еще нашел точно такую же камеру, но чутка по меньше диаметром ru.aliexpress.com/item/32…9a-4d02-9b72-36b1eea40e0c

Комментарии 61

Спасибо автору, супер, все получилось без танцев с бубном! Респект кстати, сейчас уже продаются камеры в которых можно убрать парковочную сетку, чтобы при установке не накладывалась на штатную. Я себе брал вот такую
a.aliexpress.com/_BP2t2C там выведены 2 проводка, обрезаешь один убирается зеркальное изображение, обрезаешь второй появляется порковочная сетка.

Спасибо! У меня всё получилось! Тёща довольна

Спасибо за информацию! Все подробно расписано. В закладки!

Спасибо большое, полезная инфа

Да не за что) Я смотрю это прям бич, у 2 знакомых на Sportage тоже самое, так же по моим фоткам делали себе

Ребят кто нибудь ссылку нормальную может скинуть на камеру, а то эта не фига не работает(Буду признателен

Чтоб ссылки заработали, нужно на Алике сначала войти в свою учётку.

Не помогает… Может защита какая в браузере стоит?

Даже и не знаю, у меня на 2 ПК во всех браузерах открывает, кстати по моей ссылке уже камеры такой нет 🙁

Не помогает… Может защита какая в браузере стоит?

Вот почти такая же

Koorinwoo автомобильная парковочная камера, фронтальная камера заднего вида, Автомобильная камера заднего вида, камера заднего вида, видео система, ночное видение, огни для автомобиля

Вот новая вводная ).
Камера после обратной установки заработала, не сразу, дня через два, когда заметно похолодало. До сих пор работает как и раньше. Возможно при разборе «потряхнул» немного…

Добрый день.
Очень доходчиво и информативно описана замена камеры, спасибо.
Проблема та же со штатной видео камерой заднего вида «95790-2S012». Сперва, то работала, то нет (черный экран с разметкой), датчики парковки задние при этом работали.
Затем вообще перестала включаться камера и вместе с этим и датчики парковки задние, на экране ГУ нет переключения в картинку вида вообще и на приборной панели задние парктроники (условное отображение в виде секторов) не отображаются вообще, то есть зад не видит совсем.
Картинка с камеры выводится на монитор ГУ, система заводская, штатная, камера заднего вида «95790-2S012».
Разобрал и добрался до камеры: она и все вокруг нее, в зоне крепления, действительно в плачевном состоянии, все в грязи и соли, саму камеру вообще не смог разобрать, из 4х винтов смог открутить только 1 )).
Теперь вопросы:
1. У Вас описано, что оригинальная камера была 95790-2s400. Если я проделаю тоже что и Вы с новой камерой, неоригинальной, должно ли это сработать, нет нюансов с проводкой? (у меня штатная «95790-2S012»)?
2. В чем может быть причина неработоспособности датчиков парктроника при полном отсутствии видео картинки на экране ГУ? (при черном экране, с наличием разметки, датчики работают). Есть ли какие предположения?
3. Восстановят ли свою работоспособность датчики парковки (задние) при подключении неоригинальной камеры?
Спасибо.

Читать еще:  Установка и подключение камеры заднего вида на Skoda Rapid

Здравствуйте! Насчет датчиков не подскажу, не изучал как они работают.
Насчет камеры, вот если бы сейчас делал, то взял бы наверное камеру в корпусе по размеру штатной (т.к. все-таки они лучше герметизированы и самое главное не надо изворачиваться с регулировкой, чтобы выставить ровно горизонталь) проводка уверен у Вас точно такая же (делал знакомому на киа спортаж у него тоже на ГУ выводилось изображение, фишка 1в1 была)

Скажите, если просто отключить камеру от разъема, то на стекле будет что то? Просто у меня просто черный экран

Вот этого не скажу, ну по идее так и должно быть т.е. видео сигнал как бы есть, поэтому и экран появляется, а питалова нет, отсюда чернота (хотя может быть и наоборот…)
Я бы начал с питания от заднего хода, если не заработает то значит видеосигнал, тут как бы вариантов больше нет…

Я думаю что может на сам экран на зеркале не подается напряжение возможно, если он туда идет

Вот этого не скажу, ну по идее так и должно быть т.е. видео сигнал как бы есть, поэтому и экран появляется, а питалова нет, отсюда чернота (хотя может быть и наоборот…)
Я бы начал с питания от заднего хода, если не заработает то значит видеосигнал, тут как бы вариантов больше нет…

Чтоб появился видеосигнал, мало того что просто видео сигнал будет, надо же включить экран на зеркале

Вот этого не скажу, ну по идее так и должно быть т.е. видео сигнал как бы есть, поэтому и экран появляется, а питалова нет, отсюда чернота (хотя может быть и наоборот…)
Я бы начал с питания от заднего хода, если не заработает то значит видеосигнал, тут как бы вариантов больше нет…

Вы не знаете сколько на экран на зеркале напряжение подается?

Чего не знаю того не знаю…
Мне кажется проще будет до автоэлектрика доехать кто этим занимается

Хотелось бы самому разобраться, думаю разберусь, вопрос времени и нерв)

Камера заднего вида Aliexpress HD CCD Car Rear View Camera Reverse backup Parking Camera For Hyundai IX35 with wide viewing angle — отзыв

Глаз на одном месте

В один не очень прекрасный момент штатная камера заднего вида на моем Hyundai приказала долго жить. Начитавшись форумов, попытался ее разобрать и почистить, но ничего хорошего из этого не вышло. Поиск оригинальной камеры на Автодоке и Экзисте не то что не порадовал, а скорее шокировал! Цена 24 000 . Да-да, двадцать четыре тысячи рублей! Уж не знаю каких несвежих собак объелись корейцы, но у нас, по-моему, свадьбы снимают на более дешевые камеры…

Парктронику я принципиально не доверяю: одиночные металлические столбики и бордюры не распознает, да и грязь ему мешает работать.

Выбора не оставалось – только AliExpress.

Решение было найдено быстро и всего за 670 рублей! (сейчас немного подорожала). Оплата, полтора месяца ожидания (продавец отправил очень быстро, но в очередной раз «спасибо» Почте России) и новая камера заднего вида у меня.

Основные технические характеристики

  • Матрица: CCD
  • Разрешение: 420 ТВ линий
  • Угол обзора: 170°
  • Напряжение питания: 12 В
  • Температура эксплуатации: от -20°С до 60°С
  • Минимальная освещенность: 0,2 Lux

Комплектация

  • камера заднего вида
  • установочный комплект проводов
  • инструкция

Общее впечатление

Упакована в несколько мягких пакетов с пузырчатой пленкой, так что доехала без проблем.

В прилагаемой инструкции представлены варианты других камер (матрица насколько я понял одна и та же, отличается только корпус и вариант крепления).

Я взял вариант с креплением вместо штатного плафона подсветка номера.

И все бы ничего, но с задней стороны видим вот такую картину: блок с камерой с огромной дыркой и никак не загерметизирован.

Поэтому пришла мысль извлечь камеру из этой конструкции и попытаться приколхозить ее на место штатной камеры, т.к. по форме отличаются несильно.

Разобрать элементарно, надо всего лишь открутить 6 маленьких саморезов.

  • Перед этим обязательно пометьте верх камеры (я сделал царапину ножом) – она квадратная и можно легко перепутать и установить не той стороной.

Стык корпуса, выход кабеля и все отверстия на задней части, промазал силиконовым герметиком. Хоть китайцы и заявляют защиту от воды IP67-IP68, но я верю в это слабо.

  • Использовать можно только нейтральный герметик, иначе внутри камеры может образоваться конденсат.

Установил в штатное место взамен оригинальной (пришлось только сделать планку крепления из куска металла) и сверху все опять залил силиконом, теперь за герметичность можно не переживать.

С подключением в целом проблем также не возникло. Провода (для видео целых 6 метров) как писал выше есть в комплекте.

Руководство по установке на английском и не особо понятное.

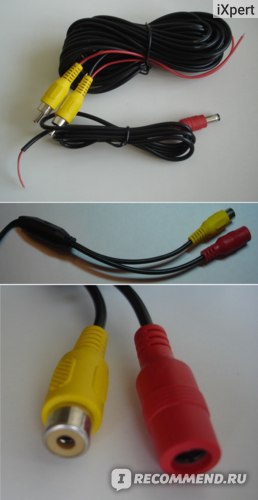

Поэтому сделал более подробную схему и фото проводов.

Провод с красным разъемом (на фото 1) – питание (красный «+», черный «-»), с желтым разъемом (на фото 3) – видео (желтый «+», черный «-», красный можно обрезать, он не используется). На схеме подробно изобразил. У меня монитор в зеркале заднего вида и питание идет также с него (на фото 2), если такого нет, провод питания необходимо подключить параллельно фонарям заднего хода, тогда камера будет включаться автоматически. Соответственно соединил провода, для верности пропаял, заизолировал термоусадкой и установил на авто.

. Все провода надо тщательно закрепить на крышке багажника, иначе будут греметь.

Вывод

Впечатление сложилось двоякое.

Качество изображения днем шикарное, на порядок лучше оригинальной камеры!

А вот в темноте все не так оптимистично: появляются белые полосы, цвета смазываются, контрастность низкая. К тому же в темноте камера включается с задержкой 1-2 секунды.

Камера стоит чуть под углом, т.к. смещена относительно центра машины. Разметка (трехцветные парковочные линии) соответственно тоже немного повернута. Кроме того, она существенно более узкая, чем габариты авто, на штатной камере таких проблем не было, пришлось привыкать.

Заявленные углы обзора (170°) завышены примерно вдвое, камера смотрит достаточно «узко», но зато далеко.

В общем, учитывая цену (в 35 раз дешевле оригинала), со всеми этими недостатками можно смириться, тем более что через месяц привыкаешь и практически перестаешь их замечать.

Другие товары для авто:

как разобрать зеркало IX 35

как разобрать зеркало ix 35 снять зеркало хендай ix-35 как снять зеркальный элемент HYUNDAI IX-35 Подробнее

Как снять указатель поворота на зеркале Hyundai ix35 Подробнее

Разбор зеркала,снятие накладки зеркала Hyundai Tucson Подробнее

Ремонт складывания зеркал Hyundai Avante или Elantra MD Подробнее

Снятие и Разбор наружнего зеркала KIA Sportsge 3 Подробнее

Как разобрать Зеркало КИА СПОРТЕЙДЖ 3, Замена повторителя поворотника Подробнее

Hyundai i30 замена поворотника на зеркале заднего вида Подробнее

Замена зеркала (зеркальный элемент+подогрев) дешево и своими руками Honda Accord (Хонда Аккорд 8) Подробнее

Как снять обшивку дверей Hyundai iX-35. Подробнее

Как отремонтировать стеклоподъемник и сэкономить 4500 руб! Подробнее

hyundai i40 снять, поставить,разобрать, собрать боковое зеркало заднего вида Подробнее

Hyundai ix35. Ремонт сидения. Подробнее

Замена камеры заднего вида на Хендай IX 35 Подробнее

Как разобрать салон — Hyndai IX 35 Подробнее

HYUNDAI IX35. Ремонт стартера Подробнее

Как закрыть окно на Hyundai IX35, если не работает стеклоподъемник Подробнее

Замена штатной камеры заднего вида Hyundai ix35, Tucson, Elantra на не оригинальную Подробнее

Hyundai ix35 разборка правой передней двери Подробнее

Снятие бокового зеркала на Kia Rio Подробнее

Снятие и разборка бокового зеркала заднего вида на Киа Соренто II.(Kia Sorento II.) Подробнее

Замена / ремонт задней камеры на машине Hyundai ix35 Всего за 5000р.

Решите проблему задней камеры Вашего Hyundai ix35 в течении 1 часа!

Читать еще:  Установка парктроника на Renault Logan 2 своими руками
01 Диагностика

Диагностика проблем камеры заднего вида на Вашем автомобиле Hyundai ix35.

02 Решение

Предлагаем Вам варианты решений на основе диагностики камеры Hyundai ix35.

03 Работы

Всего за 1 час выполним работы по ремонту/замене камеры заднего вида Hyundai ix35.

04 Сервис

Гарантийное и постгарантийное обслуживание камеры заднего вида Hyundai ix35.

О НАС

Обширный опыт в области установки дополнительных устройств в различные автомобили любых брендов позволяет нам осуществлять монтаж и настройку дополнительных устройств на самом высоком уровне. Сплочённая команда узко-профильных инженеров и мастеров установщиков даёт возможность разрабатывать и внедрять уникальные технологии.

11 лет на рынке установки автомобильной электроники.

Профессионализм

Наши специалисты имеют высшее техническое образование в сфере IT и электрооборудования.

Оборудование

У нас представлена продукция лучших производителей авто-электроники.

СЕРВИС

Все виды услуг по модернизации автомобильной электроники в Вашем автомобиле.

Hyundai ix35

Замена камеры Hyundai ix35

На рынке автоэлектроники

Установлены на автомобили

Обслужены у нас!

ПРЕИМУЩЕСТВО НАШИХ КАМЕР ДЛЯ Hyundai ix35

Почему именно у нас нужно менять камеру заднего вида на Hyundai IX 35.

Пластиковый корпус!

Камера для Hyundai ix35 заключена в герметичный ABS пластиковый корпус. Не будет разрушаться!

Сенсор!

Используется высококачественная CCD матрица, с высокой чувствительностью, и HD разрешением!

Схемотехника!

Схемотехника камеры для Hyundai ix35 использует только высококачественную элементную базу!

Оптика!

Стеклянная оптическая система камеры для Hyundai ix35 даёт превосходное качество изображения!

Производство!

Произведено по нашему OEM заказу на одном из предприятии, поставлющий продукцию на конвеер ведущих автопроизводителей!

Качество!

Качество проводимых работ подтверждено сертификатом и профильным высшим образованием наших инженеров и мастеров.

Камера заднего вида на ix35: характеристики, демонтаж, установка, экплуатация

Яркий, добротный кроссовер от корейского автоконцерна колесит по дорогам Азии, Европы и СНГ с 2009 года, одаривая водителей комфортными условиями эксплуатации. Некоторые жалуются на то, что мощность в 150 л. с. для стиля и динамики маловата, но, по мнению инженеров, это достойный показатель для умеренной и благоразумной езды. Среди преимуществ этого авто отдельного упоминания заслуживает камера заднего вида ix35, за которой требуется особый уход для продления срока ее службы.

Общие сведения

Выручает штатная камера заднего вида ix35 при парковке. Это небольшое устройство, которое помогает водителям грамотно поставить машину, не испортив бампер. Компактное устройство представляет собой модернизированный формат стандартного парктроника. Благодаря хорошей обзорности автомобилисту открывается вид позади машины, предотвращая наезд на ребенка или бордюр.

Встраивается камера заднего вида ix35 в бампер автомобиля, а картинка выводится на специальный экран, устанавливаемый в салоне, либо передается на монитор автомагнитолы при условии, что она может считывать видеоизображение. Что включает эта система, узнаем дальше.

О конструкции камеры

Инженеры предусмотрели следующую комплектацию устройства.

  1. Фиксирующий изображение аппарат, монтируемый в зоне прикрепления номера.
  2. В багажнике либо у водителя имеется модуль управления.
  3. В дополнение к камере заднего вида ix35 может быть предусмотрен монтаж датчиков с сенсорными опциями, срабатывающими, когда машина находится вблизи поребрика или иного препятствия.
  4. Дисплей, который устанавливают на приборной панели автомашины.

Зачем девайс водителю?

Инженеры постарались и наделили устройство следующими положительными характеристиками:

  • В коллекции преимуществ одна из основных ролей, исполняемых камерой заднего вида ix35, принадлежит помощи автомобилисту при желании остановиться и припарковать авто на стоянке.
  • Грамотная настройка и верно произведенный монтаж помогает не наехать на камень или человека в слепой зоне.
  • Монтаж изделия прост, не требует специальных знаний и особых технических навыков. С подключением справится даже новичок.
  • Отсутствие проводов — еще одно немаловажное достоинство камеры заднего вида Hyundai ix35, упрощающее эксплуатацию. Монтаж гаджета не требует сложной укладки проводки и демонтажа обшивки салона.

Среди недостатков некоторые водители отмечают довольно высокую цену устройства. Кроме того, не все водители знакомы с особенностями настройки конструкции.

Проблемы с камерой

В ходе использования грязь, пыль и влага делают свое дело, пагубно сказываясь на изображении: оно становится мутным. Попадает вода внутрь устройства, размывая картинку, ставя под удар безопасность участников движения. В результате аварийных ситуаций стекло разбивается, трескается.

На мойках зимой при чистке автомобиля струей под напором попадают и на это полезное приспособление. В итоге, выезжая на мороз, не просушенная камера промерзает, начинает искаженно передавать информацию или вовсе отказывается функционировать. Водителям следует предупреждать работников сервисов о том, чтобы напор не использовали для чистки зоны, где установлено устройство. Однако даже при бережной эксплуатации рано или поздно приходится менять прибор.

Секреты правильного демонтажа

Замену можно произвести на оригинал камеры заднего вида ix35 или подобрать бюджетный аналог. Как проводится работа?

  • Вначале открывают багажник, отключают АКБ.
  • Плафон, оснащенный функцией подсветки, отсоединяется и выкручивается. Устанавливается новая камера заднего вида для «Хендай ix35», если куплена «родная» версия, путем простого нажатия на крепеж и закрепления объектива.
  • После этого подключается электропитание к светодиоду. Можно сделать так, чтобы подсветка начинала функционировать при срабатывании габаритов. Для этого кабель питания подключается к отключенному источнику света, следующим шагом будет синхронизации его с патроном.
  • Далее необходимо заняться укладкой электрокабеля питания до лампочки заднего хода, подключаются к зеленому проводку. Этот цвет обозначает «+», черный провод — вывод со знаком «минус». Видеокабель оснащен проводом красного оттенка, который соединяется с «плюсом» видеокамеры. Он отвечает за передачу картинки на экран.
  • Последним шагом становится прокладка проводки сигнала внутри машины. Для этого обшивку нужно снять, и протянуть кабель через соответствующие отверстия. Провод подсоединяется к монитору на центральной консоли. Осталось проверить, исправно ли все сработает.

Как продлить срок службы приборам?

Особенности ухода за видеоустройствами

Камеры даже самых обычных телефонных аппаратов нуждаются в правильном уходе, не говоря уже об устройствах заднего вида, которым постоянно приходится сталкиваться с большим количеством грязи и пыли. Химические реагенты, которыми обрабатывают дороги, совершают свое пагубное дело. В конечном итоге на штатном мониторе возникает синяя заставка. Что советуют специалисты, чтобы не допустить «экрана смерти»?

  • Перед тем как ехать на работу, нужно взять обычную салфетку, желательно с хорошими впитывающими свойствами, и просто протереть камеру. Аналогичные действия можно произвести перед непосредственной парковкой.
  • У некоторых автомобилистов на это времени нет. В таких случаях можно установить омыватели. Дооснащение лучше заказать в профессиональном сервисном центре.

Любое устройство нуждается во внимательном отношении, это поможет продлить срок его службы.

Подключение камеры заднего вида к штатной магнитоле Hyundai IX35

Камеры заднего вида автомобилей корейских марок Хёндэ и Киа очень часто попадаются с питанием 5в. Это иногда создает ситуацию когда при замене магнитолы на не заводскую, выходит из строя камера.

Допустим вы нашли электросхему на данный автомобиль, и нашли распиновку фишки камеры заднего хода. Вы там увидели, где питание, где массы, где сигналы, вы аккуратно все это подключили, запустили магнитолу, включили задний ход, а картинки нет. Вы начинаете искать, в чем же дело, все правильно подключено, но не работает. Тогда скорее всего вы решите вернуть старый магнитофон, ведь на нем все работало. Возвращаете все на место, и вот сюрприз, ничего не работает. В итоге выясняется что все на самом деле было правильно подключено, вот только питание на камеру нужно подавать не 12в, а 5в. Будьте внимательны!

При замене магнитолы на не заводскую, нужно использовать преобразователь, который понизит питание до нужного уровня, для этих целей можно использовать различные схемы, можно пойти в радиомагазин, и купить подходящий преобразователь, но я для этих целей использую usb зарядку для прикуривателя. Все просто, вход 12в, выход usb, а как мы знаем, питание там 5в. Это устройство купить гораздо проце чем искать преобразователь, а разобрать его и припаять к нему пару проводов не составит большого труда.

Это вам может понадобиться если вы меняете магнитолу, и вам нужно подключить штатную камеру. Если же вам нужно заменить камеру, но магнитола остается родная, то вам может пригодится следующий пример:

Вот один из вариантов распиновки фишки на камеру заднего вида, разъём находится непосредственно в задней двери, там же где и камера.

1 коричневый — видео-сигнал типа +
2 желтый — видео-сигнал типа —
4 красный с черной полосой — питание на камеру + 6 Вольт
5 оранжевый с черной полосой — питание на камеру —

Для подключения не штатной камеры нам нужно, убрать провода из вышеуказанной фишки которые идут на камеру, видео сигнал, и видео масса, и подключить к ним провода от новой камеры (видео сигнал, и масса). Питание на новую камеру можно взять от фонаря заднего хода.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
