Установка проводной или беспроводной камеры заднего вида в Volkswagen Tiguan

Volkswagen Tiguan Беляш › Бортжурнал › Установка камеры заднего вида Tiguan

Приветствую всех подписчиков и тех кто зашел в гости.
В этот раз мы установили камеру заднего вида в ручку открывания багажника.
Первым делом мы вынули магнитолу и проверили как говориться на коленке что бы все работало.
Проверка прошла, все отлично.
Далее пошли в багажник.
Сначала выкрутили 2 торкса T20 из 2-х закрывания багажника ( они под пластиковыми заглушками:

Далее сняли пластиковую часть которая прилегает к стеклу:

Следующим этапом — сдернули оставшуюся пластиковую обшивку крышки багажника:

Далее я обматывал провод тряпичной изолентой.
Изнутри трубочкой на 10 откручиваем 2 гайки крепления ручки задней двери ну и снаружи торекс на Т20 откручиваем пластиковую черную вставку с подсветкой номера и этой ручкой.
Вынимаем старую ручку — ставим новую ну и все на место прикручиваем.
Новый вид:

Делал ка с завода что бы новая проводка не выделялась, вся в тряпичной изаленте и приматывал к старой проводке тоже изалентой, так по мне интереснее и не брасается в глаза.
Минус взяли самый ближний к камере:

Немного повозились с проводом что бы просунуть его через гофру из крышки багажника в салон, использовали кусок алюминиевого провода как протяжку.
Далее был снят задний плафон подсветки салона, так же протяжкой провод довели до него. Затем сняли очечник и довели провод до передней части.

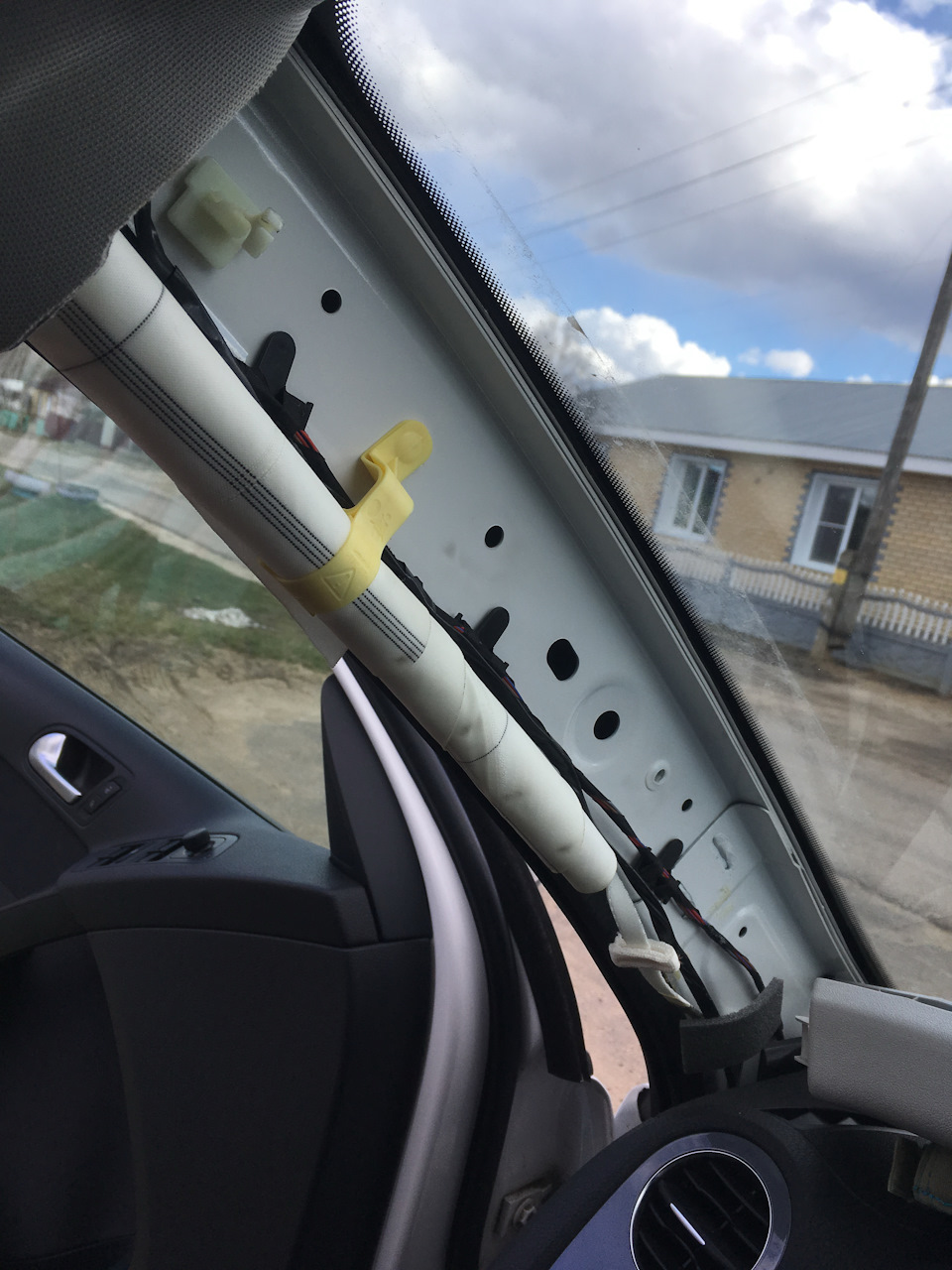

Далее открыли левую стойку, добрые люди здесь подсказали как снять одноразовый держатель этой самой крышки стойки:

Заодно сделал скрытую проводку для видео регистратора и радара детектора.
Ну и собственно с помощью той же самой протяжки довели провод до магнитолы.
Все подключили к камере. Как и ожидалось — все работает.
Далее собираем весь пластик на свои места.
На не заведенной машине все отлично:
День:

А вот на заведенной не так все хорошо:

Знатоки — подскажите как решить эту небольшую проблемку.
Времени заняло 4 часа.

запись 29.05.2017 Проблема с изображением полностью решена.

Много кто писал что нужно ставить релюшку, собственно я в начале так и подумал, собрал схему ( чистый + и — взял с прикуривателя), действительно при заведенном авто было четкое изображение, но при выключении задней скорости был тихий хлопок и магнитола перезагружалась, подумав понял что я выходной плюс от магнитолы к камере взял не из того места, был подключен к проводу CCD Power:

Этот провод заизалировал, подключил к проводу Reverse control:

Все заработало как надо, далее попробовал без релюшки, все так же отлично, Релюшку выкинул нафик, плюсовой провод от прикуривателя заизолировал, положил под магнитолу, вдруг пригодится). Оказалось и без релюшки все отлично работает.
Теперь все стало как было задумано:

VAG tuning

Установка оборудования и активация функций на Volkswagen Tiguan и Passat

Установка камеры заднего вида на автомобили Volkswagen, Skoda, Seat и Audi

Мы рассмотрим установку камеры заднего вида на автомобили концерна VAG — Volkswagen, Skoda, Seat и Audi. Что прежде всего требуется знать?

При прочтении статей и отчетов в Интернет возникает неразбериха, вызванная различными способами установки камер и совершенно разными подходами к их реализации, как следствие.

Мы рассматриваем подключение камеры заднего вида к штатным магнитолам VAG, таким как RCD-510, RNS-310, RNS-315 и RNS-510. К нештатным магнитолам других производителей камера обычно подключается разъемом «тюльпан» желтого цвета, — проблем и вопросов такая установка не вызывает. Если говорить о штатных устройствах — здесь все немного интереснее.

Существует 3 способа установки камеры

Схема подключения камеры с блоком траектории

Заводское подключение

Детально — сигнал с камеры по коаксиальному кабелю поступает в блок траектории, который накладывает на нее линии и передает уже по RGB в магнитолу. Кроме того, блок управления получает по CAN-шине данные о положение руля и накладывает на картинку примерное положение кузова при движении в выбранном направлении. Именно так выглядит схема работы камеры заднего вида, установленной на заводах VAG.

Заводской комплект подключения — камера заднего вида, шнуры, блок траектории

Картинка с камеры при таком подключении имеет следующий вид:

Зеленая линия обозначает положение кузова при текущем его расположении при прямых колесах, желтая движется с движением руля и показывает, куда встанет машина при текущем положении руля. Эти вычисления производятся блоком управления, который универсален и устанавливается как на Volkswagen так и на Seat, Skoda и Audi.

Схема относительно проста и понятна. Что же она представляет собой с финансовой стороны?

Камера — $150 при размещении в ручке задней двери 5ND 827 566 C ( Golf Plus, Tiguan, Passat Variant ) и $350 при креплении в значке задней двери ( Golf, Passat CC, Passat B6, B7 sedan )

Блок управления 5N0 907 441 A — $300.

Весь комплект (для ручки в двери, см. фото выше) на Ebay или Aliexpress можно приобрести примерно за $350. Блок управления поставляют оригинальный, однако стоит обращать внимание на саму ручку, проводку и разъемы — китайцы могут предложить в одну цену как оригинальные качественные комплектующие так и явный контрафакт.

Очевидно, если от выдвижного блока крепления в заднем значке не уйти, то блок траекторий вызывает вопросы. Польза от него не очевидная ( надежнее ориентироваться по виду в зеркалах, чем по линиям на экране ), а стоимость весьма ощутимая. По-этому часто устанавливают упрощенный вариант, в котором блок траектории отсутствует.

Подключение без блока траекторий

Как следует из названия, линии траектории на экране отсутствуют. Прорисованы только статичные прямые линии, примерно повторяющие положение кузова.

Отличия от заводского варианта не только в отсутствии блока траектории. Сама ручка камеры имеет заводской код 56D 827 566A или 18D 827 566A и, в отличие от предыдущего варианта, кроме двух проводов питания имеет еще и третий, управляющий, провод. Его обычно подключают к фонарю заднего света, который загорается с включением задней передачи. Кроме того, на выходе этой камеры уже не коаксиальный кабель, а кабель RGB, который идет через весь салон и подключается прямо к магнитоле.

Кстати, в наличие этого желтого разъема следует убедиться и в первом варианте подключения. Будьте внимательны — одна и та же модель магнитолы, будь это RNS-310, RNS-315, RCD-510 или RNS-510 может быть выпущена разными производителями и иметь разную конфигурацию. Обязательно убедитесь в наличии указанного на изображении разъема, иначе подключаться будет некуда.

Также следует обратить пристальное внимание на качество проводки и коннекторов, ведь это не заводское решение и его качество определяется исключительно производителем из Поднебесной.

Скорее всего, в этой схеме придется задействовать реле и вот почему. При подключении к фонарю заднего света, помимо управляющего сигнала камера получает еще и сигнал от CAN-шины, опрашивающей задний фонарь на исправность. В отличие от фонаря, магнитола не ожидает получать этот сигнал, в результате чего на экране появляются помехи.

Чтоб избежать помех на экране, в цепь включают реле.

Вариант с коаксиальным кабелем

Этот вариант стоит отнести к наиболее колхозным, однако он тоже используется в ряде случаев. Например, когда планируется в дальнейшем смена штатной магнитолы и нет желания переподключать камеру, либо когда установлен TV-тюнер или другое видеооборудование. Также, ручка с коаксиальным кабелем часто имеет установленную CCD-камеру, что дает более четкую картинку, в сравнении с заводской.

Камера никогда не производилась концерном VAG и заводского кода не имеет.

Подключение к китайским магнитолам пройдет без проблем, а вот подключение к оригинальным магнитолам потребует CVBS-RGBS конвертера. Купить его можно в Китае примерно за $50. В комплекте можно купить и шнуры.

Заключение

Мы рассмотрели основные способы установки камер заднего вида на автомобилях концерна Volkswagen. Установка в каждой конкретной модели может иметь свою специфику, однако принципы установки во всех моделях общие. Надеемся, статья поможет выбрать наиболее подходящий вашему автомобилю и вашим потребностям вариант.

Подключаем камеру заднего вида к магнитоле без последствий

В сегодняшней статье – разбираем, как подключить камеру заднего вида к магнитоле, неважно, китайской или штатной. Алгоритм подключения идентичный, однако, есть нюансы.

Где лучше установить?

Итак, камера заднего вида – это полезное приспособление, позволяющее водителю безопасно маневрировать машиной во время езды обратным ходом. Главное, наладить хороший обзор, не ограниченный различными препятствиями.

А потому, важно выбрать правильное место установки глазка. Самый оптимальный вариант – ниша под задним бампером, над номерным знаком. Также есть устройства, вмонтированные в саму номерную рамку.

Читать еще:  Как установить камеру заднего вида на Renault Duster своими руками

Минусами такого размещения являются подверженность быстрому загрязнению и риск кражи. Однако, если оборудовать глазок специальной защитой (бытовая химия, автоматическая шторка или устройство омывателя) или, банально, пристрастно следить за его чистотой, первая проблема улетучится. В отношении же второй, достаточно обеспечить камере прочное крепление на саморезы с обратной стороны бампера, и грабители вряд ли захотят с вами возиться.

Также камеру заднего вида можно установить в салоне, что одним махом решит указанные выше проблемы. Но, при этом сузятся углы обзора, половину экрана магнитолы будет занимать изображение багажника, в объектив не попадет ближайшая зона под бампером (а вдруг, кошка?), а также пострадает качество изображения (наличие дополнительного стекла в виде препятствия). А еще, зимой окно может запотевать, летом загрязняться и т.д.

Любая ли магнитола подойдет?

По факту, автомагнитола – это лучший вариант обеспечения перевода сигнала с камеры в визуальную картинку. Подключение камеры заднего вида возможно к любой магнитоле – штатной (от изготовителя), сторонней, на базе Андроид, китайской и т.д. Самое главное, у нее должен быть дисплей и подходящий разъем для видеокабеля с вашей камеры (обычно, они стандартные).

Однако, если у вас китайский гаджет (а то и оба), возможны сюрпризы. Если планируете подключение камеры заднего вида к китайской магнитоле, например, 2din, перед приобретением уточняйте у продавца, совместимы ли они друг с другом. Проще будет открыть спор, в случае чего.

Как подключить?

Перейдем, пожалуй, к стандартной схеме подключения камеры заднего вида к автомагнитоле.

Итак, оптическое устройство представляет собой глазок объектива и два провода – один для питания, второй – для передачи видеосигнала. Первый подключают к огням заднего хода (так камера будет включаться при переводе коробки передач в режим езды назад), второй тянут через салон к магнитоле.

Что потребуется?

Подключение камеры заднего вида к штатной или сторонней магнитоле требует минимального набора инструментов:

  • Дрель со сверлами нужного размера;
  • Кусачки, бокорезы;
  • Изолента;
  • Герметик.

Если родные провода из комплектации слишком короткие (питание и видеовыход), их нужно нарастить. Продаются за копейки в любом магазине электрики.

Как подключить: этапы

Далее, непосредственно, рассмотрим, как подсоединить камеру заднего вида к магнитоле:

  • Загоните автомобиль в теплый бокс. На холоде клипсы крепления обивки багажника и салона становятся хрупкими;
  • Снимите внутреннюю обивку багажника в месте врезки видеогаджета;
  • Обычно, прибор идет в комплекте со специальным кронштейном. Разметьте отверстия под крепежные болты и кабель видеовыхода;
  • Просверлите;
  • Пропустите кабеля в отверстие, прикрутите глазок, предварительно, обработав все проходы снаружи и изнутри герметиком;

  • Отсоедините клеммы с аккумулятора;
  • Запитайте камеру от фонаря заднего хода;

  • Видеопровод протяните через салон к магнитоле. Лучше вести по полу вдоль боковой стенки салона, предварительно подняв обивку. Не забудьте по ходу протягивания закрепить его в нескольких местах;

  • Далее, чтобы подключить камеру заднего вида к магнитоле – китайской Андроид, Pioneer, 2din, штатной или любой другой, просто выньте ее из гнезда и воткните видеокабель в соответствующий разъем;

  • Не забудьте снова подключить аккумулятор (верните клеммы на место);
  • Готово. Можете тестировать. Некоторые магнитолы требуют в настройках Меню включить опцию камеры заднего вида. Найдите соответствующий пункт и активируйте клавишу «Вкл.». Осталось настроить линии разметки, опции изображения, угол наклона и другие параметры. Все – через меню магнитолы.

Схема подключения

Схема подключения камеры заднего вида к магнитоле предельно проста. Однако, если вы не сильны в электрике, рекомендуем, все же, обратиться в сервис или попросить помощи более сведущего друга. Чтобы не спалить всю проводку в машине (и такое бывает).

Нюанс для автомобилей концерна VAG! Для вас подключение камеры заднего вида к штатной магнитоле может оказаться чуть более сложным.

Все дело в реле контроля исправности ламп. Если объяснять просто, там электропитание на все лампы машины подается прерывисто, но в очень высокой амплитуде. Человеческий глаз думает, что огни горят непрерывно, на деле же, они очень-очень часто мигают. Если от такой сети запитать стороннее устройство, ему не хватит тока (необходимы постоянные 12В). Результатом станет отсутствие сигнала, отказ включаться или передача изображения с жуткими помехами.

Как же подключить камеру заднего вида к автомагнитоле в такой машине?

Устройство к лампам обратного хода подключают через 4-контактное реле, подав питание от прикуривателя (на него режим контроля исправности ламп не распространяется).

Подключить беспроводную камеру

В наш век высоких технологий не всем хочется «ковыряться» с подключением с помощью проводов и снимать обшивку. Поэтому часто слышим вопрос о том, как подключить беспроводную камеру заднего вида. Действительно, иногда легче купить девайс подороже, но с ним справится даже «автоледи со стажем». Единственное, придется приобрести специальный беспроводной модуль. Передатчик устанавливается рядом с камерой, а запитан от задних фар. Только разместите приемник поближе к магнитоле. Учтите, что данный способ не подойдет к монитору с активацией по отдельному входу.

Подсоединение через реле

Уж вроде все методы разобрали, но бывает и так, что необходимо подключить камеру заднего вида через реле. Такое случается из=за сильных помех при нестабильном напряжении. А при использовании ШИМ-модуляции видеокамера вообще может не запуститься. И тут на помощь приходит использование реле. На управляющих вход подается плюс как раз с задних фонарей, а сама камера запитывается через силовые контакты реле от сети 12В.

Выбор системы

В одной из статей мы уже рассказывали о том, какую камеру заднего вида выбрать на авто. Здесь подробно останавливаться не будем, лишь напомним, что не стоит переплачивать за функции, которыми вы никогда не воспользуетесь. Но приведем основные параметры, на которые стоит обратить внимание:

  • Разрешение видео. Тут все логично, ведь чем выше разрешение, тем лучше качество на экране.
  • ISO. Это чувствительность матрицы и она влияет на изображение, например, в темное время суток.
  • Угол обзора. Обычно н 120-180 градусов. Чем выше показатель, тем в кадре видно больше пространства. Но не забывайте про искажение размеров предметов.
  • Корпус устройства. Тут мы имеем в виду тип установки — внутренние и наружные. Вторые, обычно, обладают влагозащитой, а первые не станут добычей преступников вашего двора.
  • Подключение — проводное или беспроводное. Тут кому как удобнее и каков ваш бюджет.
  • Функция подсветки. Такая опция позволит вам легче ориентироваться вечером с помощью дополнительной лампы или диодов.

Плюсы и минусы подключения к магнитоле

В завершение, рассмотрим плюсы и минусы установки камеры заднего вида с магнитолой.

  • Не нужно покупать отдельный монитор или изощряться, соединяя с планшетом;
  • Относительная простота подключения;
  • Подходят, практически, любые магнитолы с дисплеем;
  • Подключить можно самостоятельно, без опыта работы автомобильным электриком.
  • Если глазок устанавливается снаружи, придется сверлить бампер;
  • Много возни с протягиванием кабелей под обивкой (от заднего бампера до передней панели);
  • Если вы совершенно не имеете представления о принципах работы электрической цепи авто, обращения к электрикам не избежать.

И последние советы! Перед тем, как прятать провода под обивкой, убедитесь, что видеогаджет нормально работает на заведенной тачке при переводе коробки в режим езды задним ходом. И перед установкой проверьте фонари обратного хода мультиметром на наличие чистого питания (непрерывные 12 В), чтобы исключить проблему с контролем исправности ламп. Ну, или хотя бы, быть к ней готовым.

Вот и все! Надеемся, статья была для вас полезной!

Фотоотчет. Установка камеры заднего вида без траекторий

  • Please log in to reply

#1 OFFLINE oleg3110_78

Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае
    Миниатюры

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #2 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #3 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #4 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

    Читать еще:  Установка камеры заднего вида для автомобиля Nissan Qashqai J10 (J11)

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #5 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #6 OFFLINE Denis_ka

  • Administrators
  • 16 011 сообщений
    • Откуда Россия, Владимир
    • Авто: 1,4 TSI Manual 2T(LC9X) без подлокотника и без 2х л 🙂

    • Наверх

    #7 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    На всякий случай, отчет в PDF для ленивых (чтобы напечатать)

    Прикрепленные файлы
    • Отчет. Камера заднего вида кодировка.rar1,46Мб 1864 Количество загрузок
    • keli1962 нравится это

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #8 OFFLINE Denis_ka

  • Administrators
  • 16 011 сообщений
    • Откуда Россия, Владимир
    • Авто: 1,4 TSI Manual 2T(LC9X) без подлокотника и без 2х л 🙂

    На всякий случай, отчет в PDF для ленивых (чтобы напечатать)

    • kolba нравится это

    • Наверх

    #9 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    до этого сохранял фото из отчетов на телефон

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #10 OFFLINE aves

  • Members
  • 19 сообщений
    • Откуда Россия, Курган
    • Авто: VW Tiguan 2.0 TSI S&S
    • Наверх

    #11 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #12 OFFLINE Tiguan

  • Administrators
  • 1 242 сообщений
    • Откуда Украина
    • Авто: Jetta 2006

    Олег, так а почему парктроник не показывается?

    • Наверх

    #13 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #14 OFFLINE Nick_Variant

  • Members
  • 3 сообщений
    • Откуда Беларусь, Минск
    • Авто: VW Tiguan T&F 2.0 TSI 4Motion Manual
    • Наверх

    #15 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    а если оставить в блоке парктроника птичку, может парктроник и останется?

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #16 OFFLINE Nick_Variant

  • Members
  • 3 сообщений
    • Откуда Беларусь, Минск
    • Авто: VW Tiguan T&F 2.0 TSI 4Motion Manual
    • Наверх

    #17 OFFLINE DeKar

  • Members
  • 6 сообщений
    • Откуда Россия, Чебоксары
    • Авто: Tiguan 2.0 TSI

    По установке без блока прорисовки все понятно.

    А есть ли опыт установки камеры с блоком? Есть вопросы, кто бы мог ответить?

    • Наверх

    #18 OFFLINE DeKar

  • Members
  • 6 сообщений
    • Откуда Россия, Чебоксары
    • Авто: Tiguan 2.0 TSI
    • Наверх

    #19 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    А есть ли опыт установки камеры с блоком? Есть вопросы, кто бы мог ответить?

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #20 OFFLINE DeKar

  • Members
  • 6 сообщений
    • Откуда Россия, Чебоксары
    • Авто: Tiguan 2.0 TSI

    Подключения практически те же самые, только надо еще подцепить к блоку траекторий CAN — шину.

    Как это лучше сделать и в каком месте.

    На кабеле есть отвод 4 провода — красный синий зеленый и розовый. Куда их подцепить? Красный и синий полагаю питание? остальные два CAN?

    Установка камеры заднего вида в Volkswagen Tiguan (VW Фольксваген Тигуан)

    Установка камеры заднего вида Volkswagen Tiguan (VW Фольксваген Тигуан) значительно облегчает парковку.

    При включении задней передачи на экране штатного головного устройства, зеркала заднего вида с монитором или на дополнительном мониторе, автоматически переключатся изображение с камеры заднего вида.

    Штатные камеры заднего вида оснащены матрицей высокого разрешения с широким углом обзора 170°, и позволяют видеть препятствия в темное время суток при минимальной освещенности фонарей заднего хода.

    Дополнительно к камере заднего вида подключается видеопарктроник с отображением расстояния до препятствия на экране.

    Штатные камеры заднего вида

    Штатные камеры заднего вида для Volkswagen Tiguan (VW Фольксваген Тигуан) с изображение высокой чёткости и высоким разрешением.

    Камера оснащена матрицей с широким угол обзора 170°.

    Штатные камеры заднего вида позволяет видеть препятствия в темное время суток при минимальной освещенности. Дополнительное освещение обеспечивают фонари заднего хода.

    Камеры заднего вида защищена от пыли и воды.

    Видеопарктроники

    К штатным камерам заднего вида для Volkswagen Tiguan (VW Фольксваген Тигуан) подключается видеопартктроник с выходом на экран расстояния до объекта.

    Камеры переднего и заднего вида

    При наличии у монитора только одного видео входа устанавливается видео сплиттер для коммутации камеры переднего и заднего вида. В момент парковки камеры переключаются автоматически.

    Установка камеры заднего вида

    Камеры заднего вида устанавливаются в замен подсветки номерного знака или ручки откатывания багажника сохраняя её. Подключаются к штатной магнитолам (ШГУ штатным головным устройствам), зеркалу заднего вида с монитором или дополнительному монитору.

    Установка проводной или беспроводной камеры заднего вида в Volkswagen Tiguan

    1. Штатная камера
    2. Аналоги
    3. Как установить и подключить
    4. Неисправности и ремонт

    Современные автомобили представлены сочетанием большого количества различных опций, большая часть из которых направлена на повышение безопасности. Камера заднего вида Тигуан обладает всеми необходимыми свойствами, может прослужить в течение длительного периода. Некоторые версии автомобиля поставляются без подобной опции, поэтому приходится проводить работу собственными силами.

    Штатная камера

    Штатное устройство Фольксваген служит в течение длительного периода.

    При этом, оно обеспечивает отображение качественной картинки с виртуальной разметкой, которая упрощает постановку транспортного средства на парковочное место.

    Среди ее технических особенностей отмечаются следующие:

    • Угол обзора стандартный, составляет 170 градусов.
    • Изображение высокого разрешения.
    • Есть небольшая подсветка. Она повышает качество изображения в ночное время.

    Последние модели устанавливаются с омывателем. Подобная система обеспечивает комфортные условия движения задним ходом даже при обильном выпадении осадков и при плохой видимости.

    Аналоги

    Часто работа своими руками проводится для того, чтобы провести установку камеры на версии автомобиля, которая поставлялась без рассматриваемой опции. Выбор аналогов проводится с учетом нижеприведенной информации:

    • Основным критерием выбора становятся размеры устройства. Слишком большие могут быть причиной, по которой камера не станет на место, придется подпиливать металл. Если размеры меньше стандартов, то решить проблему можно будет путем применения герметика и других материалов.
    • Степень защиты записывающего устройства от воздействия окружающей среды может варьировать в большом диапазоне. Стандарт IP66 исключает вероятность попадания пыли и влаги внутрь конструкции.
    • Разрешение камеры может варьировать в большом диапазоне. С увеличением этого показателя качество картинки увеличивается.
    • Нужно выбирать камеру с виртуальной разметкой, которая адаптируется под сложившуюся обстановку.
    • Наличие дополнительной подсветки позволит решить проблему с движением в темное время суток. Более эффективным вариантом можно назвать ИК-подсветку.

    Не рекомендуется приобретать устройства неизвестных производителей, т.к. их минус заключается в недлительном эксплуатационном сроке. Также не следует приобретать беспроводные устройства, потому что помехи могут испортить качество изображения.

    Как установить и подключить

    Провести установку камеры на Tiguan можно самостоятельно, для этого потребуются некоторые инструменты и материалы. Инструкция выглядит следующим образом:

    1. Разбирается обшивка багажного отделения. Если устройство устанавливается на автомобиль, который не имел соответствующую опцию, то придется прокладывать провода. Ручка крепится 2 защелками и 2 саморезами.
    2. Используемая проводка для подключения камеры выводится внутрь крышки багажного отделения. Крепление проводится при помощи стяжки.
    3. Из крышки вынимается правый резиновый гофр, т.к. в него вмещается небольшое количество проводов. При прокладке кабеля нужно быть осторожным, потому что в этой гофре размещена магистраль омывателя. Протяжка проводится при применении жесткой проволоки.
    4. На крышке багажного отделения есть небольшой болт, который применяется для заземления.
    5. Больше всего трудностей возникает с непосредственной прокладкой видеокабеля. Для этого выполняется демонтаж отделочного материала. Упростить задачу можно при прокладывании кабеля по крыше, — это делается путем разбора плафона освещения.
    6. Кабель ведется до переднего плафона, через который протаскивается к стойке. Для этого также придется провести демонтаж отделочного материала.
    7. Проводка на стойке укрепляется при помощи оригинальных пистонов с хомутами, после чего выводится в бардачок.
    8. В бардачке кабель укрепляется жгутами. Плюсовой кабель подходит к толстому красно-желтому варианту. Все сжимается и изолируется.
    9. Следующий шаг заключается в подключении сигнала заднего хода. Он тянется к расположению парктроника.
    Читать еще:  Установка камеры заднего вида на Skoda Octavia A5

    Все демонтированные элементы устанавливаются на свое место, после чего проводится проверка системы. Следующий шаг заключается в кодировании устройства. После установки всех элементов система проверяется повторно, камера должна включаться исключительно при выборе заднего хода.

    Неисправности и ремонт

    Штатная система может выйти из строя. Причин появления неисправности много:

    • Неисправность камеры. Она может выйти из строя по причине высокой влажности и негативного воздействия окружающей среды. Заменить устройство можно самостоятельно, главное — подобрать подходящую замену.
    • Недостаточное качество соединения основных элементов. Со временем контакт может пропасть, что связано с появлением коррозии или плохим закреплением проводки.
    • Плохая изоляция кабеля или небрежная его укладка становится причиной, по которой он протирается. Со временем жила истончается и начинает контактировать с металлом.
    • Есть вероятность неправильной работы программного обеспечения, что сопровождается появлением соответствующего сообщения.

    Многие неисправности можно решить самостоятельно, но в некоторых случаях найти место повреждения цепи можно только при наличии специального прибора.

    Магнитола и камера на Тигуан

    Магнитола и камера на Тигуан

    На Фольксваген Тигуан можно установить как аналоговые головные устройства, так и на базе Андроид. При этом магнитола для Фольксваген Тигуан это может быть как китайский продукт, так и европейский. Камера заднего вида Тигуан обладает всеми необходимыми свойствами, может прослужить в течение длительного периода. Некоторые версии автомобиля поставляются без подобной опции, поэтому приходится проводить работу собственными силами.

    Замена магнитолы на Тигуане

    После выкручиваются шурупы под звездочку, которые удерживают панель вокруг магнитолы и снимается сама панель. Ее можно снять вместе с клавишей включения аварийной сигнализации, не отсоединяя ее. Магнитола так же крепится на четырех шурупах под звездочку. Затем отсоединяется старая магнитола и подключается новая. Возможностей данной автомагнитолы множество (камера заднего вида, отображение настройки звука по каждому из динамиков в салоне, эквалайзер, отображение системы распределения воздушных потоков и работы климат-контроля и т.д.

    Одним из основных критериев отбора служит возможность установить автомагнитолу в салон Фольксваген Тигуан в специально предусмотренное гнездо без переделки или замены торпедо с центральной консолью. Есть несколько вариантов, удовлетворяющих современным требованиям, описанным выше.

    Установка камеры заднего вида на Тигуан

    В этот раз мы установили камеру заднего вида в ручку открывания багажника. Первым делом мы вынули магнитолу и проверили как говориться на коленке что бы все работало. Проверка прошла, все отлично.

    • Сначала выкрутили 2 торкса T20 из 2-х закрывания багажника ( они под пластиковыми заглушками:
    • Далее сняли пластиковую часть которая прилегает к стеклу:
    • Следующим этапом — сдернули оставшуюся пластиковую обшивку крышки багажника:
    • Изнутри трубочкой на 10 откручиваем 2 гайки крепления ручки задней двери ну и снаружи торекс на Т20 откручиваем пластиковую черную вставку с подсветкой номера и этой ручкой.
      Вынимаем старую ручку — ставим новую ну и все на место прикручиваем.

    Немного повозились с проводом что бы просунуть его через гофру из крышки багажника в салон, использовали протяжку.
    Далее был снят задний плафон подсветки салона, так же протяжкой провод довели до него. Затем сняли очечник и довели провод до передней части.
    Далее открыли левую стойку, добрые люди здесь подсказали как снять одноразовый держатель этой самой крышки стойки:

    Все подключили к камере. Как и ожидалось — все работает. Далее собираем весь пластик на свои места. На не заведенной машине все отлично.

    Проводная или беспроводная система камеры заднего вида — что лучше?

    Проводная или беспроводная система камеры заднего вида — что лучше?

    Вы не уверены, какую систему камеры заднего вида вам следует купить? Для уменьшения количества смертей и травм была разработана система камеры заднего вида. Это оборудование, которое устанавливается на задний бампер вашего автомобиля. Цель системы камер — предоставить вам четкий обзор вашего окружения и препятствий.

    Существует два типа камеры заднего вида, беспроводная и проводная камера заднего вида. Когда вы выбираете систему камер заднего обзора, вы должны иметь полное представление о системах камеры заднего вида. В этой статье мы упоминали о плюсах обеих систем. Это поможет вам принять обоснованное решение.

    Проводные камеры

    В системах проводной камеры монитор и камера подключены к источнику питания. Кабель, который используется для подключения системы, длинный, поскольку вы должны прикреплять к ним один источник. Вот преимущества использования проводной камеры.

    Без ограничений

    Одним из главных преимуществ проводных систем является отсутствие ограничений по размеру. Он отлично подходит для размеров и типов транспортных средств, это означает, что он отлично подойдет как для небольших, так и для больших автомобилей.

    Легко настроить

    Другая причина, по которой люди используют этот тип системы, состоит в том, что ее легко настроить. Его можно легко использовать с дополнительными принадлежностями, такими как датчики и мобильный видеорегистратор.

    Требуется один источник питания

    Системы проводной камеры должны быть подключены к одному источнику питания.

    Беспроводные камеры

    В этой системе камеры и камера, и монитор подключены к источнику питания. Однако камера и монитор связаны друг с другом с помощью беспроводного соединения. Благодаря беспроводному передатчику, он идеально подходит для больших транспортных средств. Взгляните на причины, по которым беспроводная система является лучшим выбором.

    Простота установки

    Установка этой системы без проблем и без напряжений, так как нет необходимости в проводке. Это упростит время установки.

    Готов использовать

    Еще одна причина, по которой вам необходимо установить систему беспроводной камеры, заключается в том, что вы можете легко переключаться между различными автомобилями.

    Удобный

    Беспроводные системы просты и удобны для пользователя. Не будет необходимости просверлить отверстия в вашем автомобиле.

    Отлично подходит для трейлеров

    Поскольку беспроводная система имеет более широкий и более широкий охват, она идеально подходит для прицепов или больших транспортных средств.

    Камера заднего вида Volkswagen Tiguan (Тигуан) и установка

    Доставка по Москве:

    • Бесплатно при полной оплате заказа на сайте!
    • Оплата при получении. Платная доставка.

    Доставка по России

    • Бесплатно при полной оплате заказа на сайте!
    • Оплата при получении. Платная доставка.

    Добавьте в закладки, чтобы не потерять!

    Камера в высоком разрешении CCD, в ручку открытия багажника, с динамическими линиями.

    Камера Volkswagen Tiguan позволяет водителю во время парковки видеть, что располагается в мертвой зоне. Камера Volkswagen Tiguan 2017 дает возможность безопасно провести парковку, точно определив, что может вызывать затруднения.

    Где устанавливается камера на Tiguan 2017

    Устройство крепится над номерными знаками, в том месте, где располагался фонарь подстветки номерных знаков. Как и камера Tiguan 2016, новая модель позволяет в дневное время получать картинку в натуральных цветах, без искажения изображения. Ночью или при плохом освещении камера WV Tiguan работает в режимах ночного видения. Это широкоугольное оборудование, имеющее угол обзора в 170º. Это дает возможность водителю получить максимум информацию предметах, располагающихся вокруг автомобиля в момент парковки.

    Камера заднего вида Volkswagen Tiguan устойчива к неблагоприятному воздействию окружающей среды. Она имеет водостойкий корпус. Камера заднего вида Tiguan комплектуется подробной инструкцией по эксплуатации.

    Особенности установки и эксплуатации

    Камера имеет светочувствительные сенсоры матрицы и позволяет использовать IR-диоды на элементах камеры.

    Управляющие провода устройства объединены с видеокабелем. Таким образом, задняя камера на Тигуан при установке не требует отдельной покупки проводов как для нее, так и для магнитолы. Камера и плафон работают от 12V.

    При необходимости камеру можно будет легко демонтировать или заменить.

    Интерфейс имеет трехцветную линию разметки и оснащен дополнительным датчиком сигнала STOP.

    Устройство рассчитано на бесперебойную работу при колебании температур от -30ºС до +65 ºС.

    Установка камеры заднего вида

    Сенсоры камеры работают по стандарту NTSC. Это дает возможность получить картинку разрешением 576х720 точек даже при минимальном освещении. Но в случае необходимости, производится установка камеры Тигуан с IR диодами, которые позволяют получить идеальную черно-белую картинку в полной темноте.

    Аппаратура монтируется на авто таким образом, чтобы сохранить угол обзора при парковке в 170º.
