Установка камеры заднего вида на Mitsubishi Lancer 10 своими руками

Lancer IX — установка DVR Mirror и камеры заднего вида

Также читайте

  • Финальная распродажа автомобильных камер
  • Ремонт, восстановление, реставрация оригинальных камер
  • Тюнинг Mazda 3
  • Нештатная оптика: проблемы ксеноновых ламп
  • Тюнинг автомобиля «Киа Спортэдж»
  • Тюнинг автомобиля «Шевроле Круз»
  • Как выбрать светодиодные лампы на автомобиль
  • Решетка радиатора: виды и назначение
  • Тюнинг автомобиля «Хендай Солярис»
  • Тест противотуманных фар
  • Рекомендации по выбору свечей зажигания
  • Где, как и чем заправлять свой автомобиль?
  • Антикоррозийная обработка кузова автомобиля
  • Тюнинг оптики: покраска, тонирование, установка линз и диодов в фары
  • Mercedes C-Class W205 в установочном цехе BGT Workshop
  • Мультимедийное дооснащение Volvo XC90
  • Установка DVR-mirror на Volvo S60
  • Противотуманные фары LXS
  • Установка системы кругового обзора на штатное головное устройство
  • Навигационно-Мультимедийный комплекс на штатный монитор Range Rover IV

Неожиданно к нам на установку попал Lancer IX

так всё обычно Мерседесы да Порши, а тут пожаловал Lancer!

Мы ему тоже рады не меньше, чем всем остальным!

Приобрёл он Зеркало со встроенным видеорегистратором c самым распространённым для Mitsubishi типом крепления: http://dvr-mirror.ru/mitsubishi/type1

Задача такая: установить зеркало и подключить на него камеру для удобства парковки

Поискали камеру в штатное место. Оказалось, что такого не существует!

Для установки камеры сперва сняли накладку на крышку багажника

Для того, чтобы убедиться, что камера встанет и не будет ничего внутри цеплять, сделали замер внутреннего пространства с помощью пластилина

Затем по месту наметили и просверлили отверстие фрезой, которая идёт в комплекте с камерой

Вставили камеру, собрали конструкцию, протянули провода

Установили DVR Mirror

при включении задней передачи — на мониторчике, которое встроено в новое зеркало, появляется изображение с камеры заднего вида с парковочными линиями

Поставили сзади авто коробку и проверили правильность работы всей конструкции

Всё получилось на ОТЛИЧНО!

Мы думаем, что для Лансера этого поколения такое решение для удобства парковки — самое лучшее, так как ничего лишнего:

— монитор, встроенный в зеркало — при движении назад всё равно всё, что происходит впереди авто тоже хорошо видно, так как монитор на уровне глаз!

— камера заднего вида стоит посреди авто — не будет искажений габаритов авто!

— нет изменений в плафонах подсветки, лампочки штатные — не будет проблем с ГИБДД из-за разной яркости в свечении ламп и светодиодов

— просверленное отверстие не будет являться источником повышенной опасности к корозии, так как накладка пластиковая

Установка камеры заднего вида на Mitsubishi Lancer 10 своими руками

В данной статье описан вариант установки нештатной камеры заднего вида для автомобиля Mitsubishi Lancer X. Клиент желал установить камеру по центру бампера, а штатное место в плафон подсветки номера было отвергнуто.

Было принято решение установить универсальную камеру с минимальными размерами, для этого отлично подошла камера бокового обзора BGT1004-H1. Основное преимущество: в отличии от размещения камер в подсветку плафона, данное решение позволяет разместить камеру по центру авто, поэтому нет искажения реальной картинки, так как реальные габариты авто соответствуют габаритам на изображении на мониторе.

Подробнее о данной камере Вы можете ознакомиться, пройдя по ссылке.

Фото установленной камеры:

Вот на таком расстоянии была произведена парковка по данной камере заднего вида:

www.carcamera.ru — Автомобильные камеры — Камеры заднего вида

Copyright © 2008 — 2020 ООО «БГ Трэйд» — Автомобильные аксессуары
Копирование, автоматизированное извлечение информации с сайта запрещено.

Установка камеры заднего вида на Mitsubishi Lancer 10 своими руками

Накидки на сиденья

Вешалки на подголовник

Оплетки на руль

Подушки на сиденья

Знаки аварийной остановки

Держатели телефона в машину

Аптечки и огнетушители

Ароматизаторы и освежители

Защиты картера двигателя

Защиты и обвес для внедорожников

Тент для укрытия автомобиля

Дефлекторы и ветровики

Накладки и молдинги

Тюнинг для внедорожников

Рамки под номерной знак

Колпаки на колеса

Амортизаторы капота (упоры)

Багажники на крышу

Автомобильные боксы на крышу

Органайзеры и сумки в багажник

Сетки в багажник

Жидкости и автохимия

Антимороз и антидождь

Щетки для снега

Щетки для мытья

Жидкости для омывателя стекла

Жидкость для гидроусилителя

Штатные магнитолы с экраном

Камеры заднего вида

Зарядные устройства для телефонов

Спорт и активный отдых

  • Аксессуары
  • Запчасти
  • Жидкости и автохимия
  • Электроника
  • Инструменты
  • Спорт и активный отдых
  • —>

Аксессуары в салон резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Чехлы на сиденья

Накидки на сиденья

Вешалки на подголовник

Оплетки на руль

Подушки на сиденья

Знаки аварийной остановки

Держатели телефона в машину

Аптечки и огнетушители

Ароматизаторы и освежители

Средства защиты резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Защиты картера двигателя

Защиты и обвес для внедорожников

Тент для укрытия автомобиля

Внешний вид резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Дефлекторы и ветровики

Накладки и молдинги

Тюнинг для внедорожников

Рамки под номерной знак

Колпаки на колеса

Амортизаторы капота (упоры)

Перевозка грузов резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Багажники на крышу

Автомобильные боксы на крышу

Органайзеры и сумки в багажник

Сетки в багажник

Щетки стеклоочистителей резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

  • —>

Секретки для колесных дисков

Фаркопы и электрика

Колпаки на диски

  • —>

Уход за автомобилем резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Антимороз и антидождь

Щетки резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Щетки для снега

Щетки для мытья

Жидкости и смазки резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Читать еще:  Установка камеры заднего вида на Volkswagen Passat B6

Жидкости для омывателя стекла

Жидкость для гидроусилителя

  • —>

Акустика и видео резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Штатные магнитолы с экраном

Автоэлектроника резиновые, ворсовые, 3D коврики, резиновые, ворсовые, 3D коврики —>

Mitsubishi Lancer X 4WD › Logbook › Подключение камеры заднего вида к Pioneer AVH-X4600DVD

Решил установить именно эту камеру — не сильно кидается в глаза и устанавливается штатно за место плафона подсветки номера(без колхоза). Штатную камеру, устанавливающуюся на крышку багажника — не рассматривал совсем. Не нравится расположение и вид(шильдики и то лучше смотрятся чем эта шляпа)

При самостоятельной установки камеры заднего вида, особенно для тех кто делает это впервые — возникает много вопросов куда какие провода подключать. На поиски подробной установки пришлось потратить прилично времени. Поэтому решил расписать все сам)

Для начала нам потребуется:
Камера (заказывал здесь)
Провод — 1м
Отвертка(плоская и крестовая)
Насадка «звездочка»
Головка 10мм
Накидной ключ 10мм
Изолента
Герметик бесцветный
Пластиковые хомуты (по желанию, для закрепления проводов)

Схема подключения

Установку начал со снятия заднего бампера. Держится на шурупах(головка 10мм), двух шурупов под звездочку и клипсы(4шт). Снимаем левый фонарь подсветки номерного знака(2 самореза) и устанавливаем камеру. Предварительно промазал герметиком выход проводов из корпуса для большей герметичности.

Откручиваем и вытаскиваем «ГУ».
Желтый тюльпан подключаем именно к разъему R.C IN (вход с камеры заднего вида).
Красный провод подключаем к REVERSE(светло-фиолетовы/белый провод). Когда включаем задний ход ( R ), экран автоматически переключается на изображение с камеры заднего вида. Собираем все в обратной последовательности.

Но на это не все законченно❗️
Для «ГУ» Pioneer AVH-X4600DVD необходимо зайти в меню системы и выбрать настройку — Полярность камеры.
Установить значение — Батарея(Подключен положительный провод питания, а рычаг переключения передач установлен в положении задний ход).

Для справки: Земля — если подключен отрицательный провод питания, а рычаг переключения передач установлен в положении задний ход⚠️

На этом процесс установки камеры закончен.
Результаты установки камеры.

Установка камеры заднего вида на Mitsubishi Lancer X

Показать панель управления

  • Опубликовано: 15 апр 2017
  • Большинство людей сталкиваются с таким вопрос как:
    » А не поставить ли мне камеру заднего вида?»
    Так вот надеюсь это видео будет для вас полезным.
    Установка магнитолы:
    thexvid.com/user/edit?o=U&video_id=AUkxfT1eaLc
    Обзор и настройка данной магнитолы:
    thexvid.com/video/ea6v5N7U59s/видео.html
    Распаковка данной магнитолы:
    thexvid.com/video/UQ6aMXPwp3Y/видео.html

DRIVE2.RU
www.drive2.ru/users/fedosss93/
INSTAGRAM
oopsfedorov

  • Авто/Мото
  • Комментарии • 11

    НА 18 ПРЕДОХРАНИТЕЛЕ ПИТАНИЕ ЗАДНЕГО ХОДА(ФОНАРЯ) ПРЯМ В САЛОНЕ МОЖНО БЫЛО ВЗЯТЬ А НЕ РАЗБИРАТЬ ВЕСЬ АВТО, ЗАСТАВЬ ДУРАКА БОГУ МОЛИТСЯ ОН И ЛОБ РАСШИБЁТ

    Управляющий провод идёт вместе с тюльпаном для передачи видеосигнала, так что так и так разбирать чтобы провести провод

    Здравствуйте! Почему камеру заднего вида не стали по центру рамки ставить, есть какие то особенности?

    @Александр Макаров не пожалеете) это стоит того) рад за вас

    Ясно. Благодаря Вашим видео, я решился и сегодня заказал мультимагнитолу +камеру заднего вида на алиэкспресс.

    По центру находится ручки открытия задней двери

    Привет!видео чёткое,все понятно!подскажи ещё провода +,-куда цеплять,а то я физику в школе прогуливал))))

    + и — где камера? То тогда на фонарь заднего хода

    Mitsubishi Lancer X. Все о Мицубиси Лансер 10

    Тюнинг и ремонт Лансер 10. Форум автовладельцев Lancer X. Клуб Лансер 10

    • Непрочитанные сообщения
    • Темы без ответов
    • Активные темы
    • Поиск
    • LancerX.ruГлавная форумаТехнический раздел. Обслуживание, ремонт и тюнинг.Тюнинг Lancer X. Улучшения и доработки.Оптика
    • Поиск
    • Темы без ответов
    • Активные темы
    • Непрочитанные сообщения

    Правильная установка камеры з/хода + фотоотчет

    Правильная установка камеры з/хода + фотоотчет

    #1 Непрочитанное сообщение Antonio » Сб янв 31, 2009 2:12 pm

    Увидел в продаже камеру, корпус которой уже не требует козырька, т.к. камеры направлена под углом. Сразу купил.
    внешний вид камеры
    [ ссылка на изображение ]камера имеет следующие провода.
    [ ссылка на изображение ]
    Camera video — видеосигнал в магнитоллу
    Ground camera — земля (на болт крепления магнитоллы)
    Power camera — плюс на камеру (см. ниже)
    Reverse signal — предназначен для передачи сигнала при включении задней скорости от фонаря заднего хода к магнитолле (в нашем случае не используется)

    Power camera (плюс на камеру): берем за магнитоллой с 20пин фишки — желтый провод с одинарной серебристой полоской поперек и подцепляемся через специальный обжим, если его нет — зачищаем провод.
    [ ссылка на изображение ]

    Сигнал заднего хода берем с фишки, примотанной синей изолентой к жгуту проводов позади магнитоллы — белый провод с одинарной серебристой полоской поперек, и подцепляемся к нему. Необходимость использовать ораньжевый провод Reverse signal отпадает.
    [ ссылка на изображение ]

    Провод от магнитоллы к корме протянул за бордачком до правой двери и под опанелкой порогов к заднему сиденью, под ним в багажный отсек.

    Теперь самое интересное:
    наметил себе место для установки камеры место номер 1 (красиво симметрично), но при такой установке сильно выступающий бампер закрывает половину изображения.
    Приставил камеру повыше — на место номер 2, но и там угла наклона камеры было недостаточно — по прежнему угол обзора был неудовлетворительный.
    До кучи обнаружилось, что изображение при таких расположениях камеры перевернуто вверх ногами — идея установки данной камеры на крышку неоправдалась.
    В итоге осталось место для установки только над номером.
    [ ссылка на изображение ]

    Вход из багажного отсека под бампер находится слева, чего я не учел и мне пришлось прокинуть провод по распорке под задним стеклом с правой стороны на левую.
    Процесс прокладки провода не фотографировал, но если кому-нибудь интересно — могу это сделать

    Читать еще:  Установка и подключение камеры заднего вида на Skoda Rapid

    В итоге установил камеру над номером, между плафонами освещения номера. Закрепил к пластиковой полосе бампера на болт. Саму камеру установил на металлической полоске, позволяюще откорректировать угол наклона камеры путем ее скручивания. Сама полоска в моем случае жесткая, но некрасивая, но ее видит только человек заглянувший под бампер.
    [ ссылка на изображение ].

    При такой установке саму камеру практически не видно с уровня взгляда водителя.
    [ ссылка на изображение ]
    Вид сбоку.
    [ ссылка на изображение ]
    Угол обзора камеры оказался даже лучше, чем я думал: видно и край номерного знака и даже горизонт — при парковке очень удобно (расстояние до преграды полностью соответствует изображению). Качество картинки тоже порадовало. Вот например картинка с камеры ночью.
    [ ссылка на изображение ]

    Минусы данной инсталяции (в отличие от прелполагаемого места установки) — не видно углов бампера, но по сути с этим справляюсь смотря в боковые зеркала.

    Советы по установке камеры заднего вида на Lancer 10

    Выполняя парковку или маневр задним ходом существует необходимость видеть расстояние до препятствия, способного повредить автомобиль. Помощь в ощущении габаритов способна обеспечить камера заднего вида. Она может располагаться над номерным знаком, в заднем бампере, на крышке багажника и в прочих местах в зависимости от фантазии владельца.

    Каждый из вариантов имеет как преимущества, так и недостатки. В одном случае автовладелец получает хороший эстетический вид, в другом простоту монтажа, в третьем хороший угол обзора. Дисплей камеры может быть встроен в зеркало заднего вида либо установлен отдельно. Существует также вариант подключения камеры к магнитоле с дисплеем и соответствующим разъемом.

    Установка камеры заднего вида с использованием зеркала

    Установка камеры заднего вида требует монтажа двух основных элементов: непосредственно самой камеры и дисплея, который будет отображать видеоинформацию для водителя. Штатная камера предполагает размещение дополнительного дисплея. Многих автовладельцев не устраивает такой вариант. Выходом из ситуации является зеркало заднего вида с встроенным дисплеем.

    Крепление его производится на место штатного.

    Каналов подачи видео у зеркала два. Камера подключается по одному из них.

    Рекомендованным местом размещения камеры на мицубиси лансер 10 является центральная пластиковая перемычка над номером.

    Для того, что бы поставить камеру на lancer x, следует нижеприведенной последовательности:

    1. Установить новое зеркало. Крепление его аналогично штатному.
    2. Проложить провод под обшивкой потолка и сквозь стойку к модулю ETACS.
    3. При помощи клеммной колодки MZ605181 или обычной ножевой клеммы подключить питание камеры.
    4. Просверлить пластиковую перемычку над номером.
    5. При помощи гайки, идущей в комплекте, прикрутить камеру.
    6. Снять левую обшивку багажника.
    7. Проложить проводку.
    8. Дотянуть провода до модуля ETACS.
    9. Подключить информационный кабель к разъему дисплея. установленного в зеркале заднего вида.

    Установка для заднего бампера

    Задняя камера, установленная над номерным знаком, не позволяет видеть на дисплее бампер. Это усложняет ощущение габаритов автомобиля. При небольших расстояниях до препятствия ориентироваться без наличия заднего бампера в кадре становится невозможным. Водителю будет постоянно казаться, что автомобиль подъехал слишком близко. Решением данной проблемы является установка камеры на крышку багажника.

    Камера внутри залита герметиком, что позволяет не опасаться за воздействие на нее осадков.

    Последовательность действий при монтаже камеры на крышку багажника следующая:

    1. Наклеить скотч.
    2. Разметить его, как на нижеприведенном рисунке.
    3. Просверлить отверстие сверлом на 9. Следует учесть, что металл очень мягкий и возможно замятие.
    4. Вывести проводку используя гофрошлангу.

    Результат данного способа установки камеры показан на рисунке ниже. Цвет камеры рекомендуется выбирать в соответствии с ЛКП автомобиля.

    Как видно на нижеприведенном рисунке камера, установленная на крышке багажника позволяет более безопасно и точно маневрировать задним ходом.

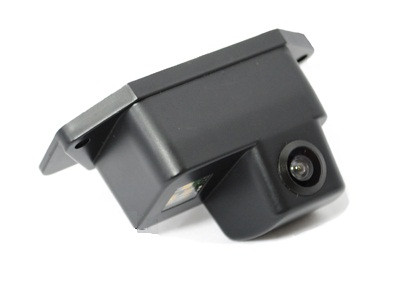

    Видеокамера SPD-50 Mitsubishi Lancer 10 в Екатеринбурге

    • Обзор
    • Характеристики
    • Совместимость
    • Видео-материалы
    • Отзывы ( 0 )

    Оснащая свой автомобиль парковочной видеокамерой, вы получаете ряд преимуществ и удобств:

    • Бесшумность работы (не всех устроит постоянный писк парктроника)
    • Нет ложных срабатываний на сугроб или высокую траву — вы сами визуально контролируете пространство позади автомобиля и определяете характер препятствия и расстояние до него
    • Картинка хорошего качества даже ночью
    • Простота установки и эстетичный вид
    • Видеокамера выводится на любой монитор с RCA разъемом и автоматически активируется при включении задней передачи. Вам не придется тратить время на включение и настройку оборудования.

    При выборе камеры обратите внимание на следующие характеристики:

    — Наличие парковочных линий позволяет легко парковаться даже новичку. Есть модели с отключаемыми парковочными линиями.

    — Объективы камер способны предоставить угол обзора от 90 до 170 градусов (по горизонтали). Чем больше угол, тем меньше мертвая зона обзора видеокамеры. Но и чрезмерно гнаться за этим показателем не стоит, так как с ростом угла обзора растет и искажение картинки (как будто становится выпуклой). Оптимальным является угол в 120 градусов.

    — Камеры со светочувствительностью меньше 0,1 люкс способны выводить картинку без дополнительного освещения (1 люкс соответствует количеству света от 1 свечки) .

    — Камера заднего хода, помещена в пыле-влагозащитный корпус и поэтому не боится мойки. Класс влагозащиты автомобильной видеокамеры должен быть не ниже IP67

    — Доступны автокамеры с разрешением от 420 до 1000 ТВ линий. Чем выше этот показатель, тем камера имеет более четкую картинку. Также эта характеристика будет важна при подключении к экранам с высоким разрешением и диагональю более 7 дюймов.

    В нашем магазине вы можете выбрать камеру с характеристиками под ваши задачи!
    Для заказа доступно 3 класса камер!

    Читать еще:  Как установить и подключить передний беспроводной парктроник своими руками

    Ключевые характеристики представлены в таблице ниже:

    ХарактеристикиСтандартОптимаПремиум
    МатрицаCMOS 7080Super-CMOS 7070PC6809
    Чувствительность в темноте0,6 Lux0,5 Lux0,1 Lux
    Разрешение480 ТВЛ480 ТВЛот 700 ТВЛ
    Угол обзора по горизонтали (фактический)95105>130
    Парковочные линииестьестьесть
    Класс влагозащитыIPX67IPX67IPX68
    Разрешение дисплея648×488 px648×488 px1280×720 px
    Цена1500р2500р3500р

    Более подробно о качестве камер вы можете почитать в нашей обзорной статье.

    Внимание!

    При заказе камеры указывайте нужный класс камеры.
    На работу всех камер действует гарантия 12 месяцев.

    Угол обзора (гориз)95 град, 110 град, 132 град
    Угол обзора (диагон)170 град
    Мин. освещенность0.5 LUX, 0.1 LUX
    Разрешение480 ТВ линий
    Система цветностиNTSC
    Тип матрицыCMOS
    Парковочная разметкаЕсть (неотключаемая)
    Класс влагозащитыIP67
    Зеркальное отражениеда (камера заднего вида)
    Рабочая температураот -20 до +70

    Штатная камера заднего вида устанавливается на следующие автомобили семейства Митсубиси :

    Mitsubishi Lancer 10 Седан

    Особенности установки камеры заднего вида:

    — устанавливается штатно в место плафона подсветки номера

    Сравнительный тест камер заднего вида с CCD и CMOS матрицами.

    С более детальными результатами тестирования камер заднего вида можно ознакомиться здесь

    Установка камеры заднего вида на Mitsubishi Lancer 10 своими руками

    1. Функциональность оригинальной камеры
    2. Что выбрать для замены
    3. Установка и подключение
    4. Неисправности и их устранение

    Оригинальная камера заднего вида на Лансер 10 использовалась на некоторых модификациях, оснащенных магнитолой с увеличенным размером дисплея. На остальных моделях камера не применялась, для помощи при маневрировании задним ходом устанавливался ультразвуковой парктроник. Владельцы машин с замененным головным акустическим устройством могут самостоятельно смонтировать камеру на задней части кузова автомобиля.

    Функциональность оригинальной камеры

    Оригинальное изделие Митсубиси (номер детали MZ380462EX) подсоединяется к штатной проводке, проложенной внутри кузова автомобиля от магнитолы до крышки багажника. Изделие устанавливалось только на машины, поставлявшиеся на внутренний рынок Японии (под обозначением Galant Fortis). Отличием узла является напряжение питания 6 В, которое подается от трансформатора, смонтированного внутри оригинального головного устройства.

    Жгут кабелей машин, не укомплектованных камерой, отличается конфигурацией и числом проводников. Изделие монтируется на крышке багажника; для защиты объектива от осадков применяется пластиковый козырек, окрашенный в цвет кузова. На дисплей головного мультимедийного устройства выводится изображение с обозначением предполагаемой траектории при маневрировании. Штатное изделие обеспечивает увеличенный угол обзора, передавая на экран магнитолы панорамное изображение, но при этом углы бампера визуально не контролируются.

    Что выбрать для замены

    Поскольку оригинальное изделие имеет высокую стоимость и встречается в продаже редко, то владельцы Мицубиси Лансер 10 ставят китайские камеры, совместимые с примененной магнитолой.

    Изделия устанавливаются вместо лампы подсветки регистрационного знака.

    В набор входит коммутационный кабель с тюльпанами и жгут для подсоединения к электрической проводке машины.

    Установка и подключение

    Алгоритм установки камеры вместо плафона подсветки номера:

    1. Демонтировать пластиковую накладку, размещенную по нижней кромке проема багажного отделения. Демонтировать фонарь подсветки номерного знака.
    2. Протянуть кабели питания через квадратное отверстие, расположенное над плафоном подсветки. Для протяжки шнура используется проволока, к которой привязываются силовые кабели питания.
    3. Демонтировать защитную панель на боковине обшивки багажника и найти шнур положительного питания фонаря заднего хода, на котором возникает питание только после включения реверса в коробке передач.
    4. Подсоединить отрицательный провод питания к болту массы, расположенному около корпуса заднего фонаря.
    5. Проложить сигнальный кабель за пластиковыми обшивками багажника и через левый порог кузова до панели приборов.
    6. Подсоединить имеющийся на шнуре тюльпан к разъему Rear Camera. У части головных устройств сторонних производителей предусмотрен дополнительный шнур, активирующий изображение при включении передачи заднего хода. Кабель, оснащенный изолятором фиолетово-белого цвета, подсоединяется к датчику включения реверса. На машинах Лансер 10 к магнитоле проложен сигнальный кабель от коробки (с изоляцией бело-серебристого цвета).
    7. Произвести монтаж снятых деталей и протестировать работу камеры заднего вида. На части головных аудиоустройств требуется дополнительная настройка параметров. Пошаговая инструкция приведена в инструкциях по эксплуатации.

    Допускается сохранение 2 плафонов подсветки номерного знака; корпус камеры размещается в специально просверленном отверстии в пластиковом бампере. Для упрощения процедуры монтажа рекомендуется снять бампер, который крепится к кузову болтами, расположенными около задних фонарей и в колесных арках. Соединительные кабели вводятся в салон автомобиля через резиновую технологическую заглушку, установленную на задней панели кузова около левого фонаря.

    Для установки камеры заднего вида на Lancer X (седан) на металлическую крышку багажника потребуется:

    1. Просверлить в металле отверстие, соответствующее конфигурации корпуса камеры. Канал выполняется по продольной оси симметрии автомашины; кромки обрабатываются составом, противостоящим коррозии, а затем окрашиваются эмалью.
    2. К корпусу изделия присоединяется разъем, кабели выводятся к бортовой сети и головному устройству. Для получения напряжения 6 В используется дополнительный трансформатор; существуют неоригинальные китайские камеры, изначально рассчитанные на напряжение питания 12 В. Адаптер питания монтируется гайками и болтами на внутренней части крышки багажника.
    3. Проложить кабели по аналогии с методикой монтажа камеры заднего обзора вместо плафона освещения номера.

    Неисправности и их устранение

    К неисправностям камеры заднего вида относится повреждение внутренних оптических элементов или разрушение сигнальных кабелей. При заливании изделия водой можно попытаться открыть корпус и удалить остатки влаги, но рекомендуется заменить оборудование.

    Стыки корпуса разборных изделий покрываются слоем герметика, препятствующего проникновению влаги. Поврежденные участки шнура вырезаются и заменяются аналогичным кабелем, который присоединяется обжимной трубкой или пайкой. Место соединения деталей рекомендуется защитить термоусадочной трубкой и изоляционной лентой. Поврежденные штекеры не ремонтируются и подлежат замене.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
