Установка камеры заднего вида для автомобиля Nissan Qashqai J10 (J11)

Ниссан Кашкай J11 (2018 год). Инструкция — часть 49

Пуск двигателя и вождение автомобиля

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ
ОБ ОТКЛОНЕНИИ ОТ ПОЛОСЫ
ДВИЖЕНИЯ (LDW) (для некоторых
вариантов исполнения автомобиля)

Система предупреждения об отклонении от полосы движе-
ния (LDW) помогает предупредить водителя, когда автомо-
биль движется близко к правой или левой линиям дорожной
разметки.

Система LDW использует многофункциональную переднюю
камеру, находящуюся перед внутренним зеркалом заднего
вида

Система LDW предназначена только для оповещения

водителя о непреднамеренном отклонении от полосы
движения. Она не может управлять автомобилем или
предотвратить утрату контроля над ним. Водитель обя-
зан всегда быть внимательным, безопасно управлять
автомобилем и постоянно сохранять контроль над ним.

Камеры могут не работать должным образом при сле-

дующих обстоятельствах:

Буксировка прицепа.

Если в объектив камеры попадает сильный луч све-

та. (Например, лучи восходящего или заходящего
солнца попадают прямо в объектив камеры).

УХОД ЗА КАМЕРОЙ СИСТЕМЫ BSW

для системы BSW находится над задним

регистрационным знаком и оснащена автоматическим омы-
вателем и обдувом для очистки линзы. Для обеспечения
правильного функционирования системы BSW соблюдайте
следующие рекомендации:

Поддерживайте постоянную чистоту камеры. Будьте

осторожны, чтобы не повредить форсунку автоматиче-
ского омывателя и обдува.

Не используйте «аксессуары для регистрационного зна-

ка», которые отражают свет.

Не допускайте ударов о камеру или о поверхности во-

Когда указанные выше условия прекратят свое действие,
функционирование системы BSW возобновится автомати-
чески.

АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ СИСТЕМЫ
BSW

Если задняя камера, либо поверхность ветрового стекла
перед многофункциональной камерой покрыта каплями до-
ждя, снегом или грязью, то система BSW будет выключена
автоматически. Индикатор BSW начнет мигать.

При появлении сообщения остановите автомобиль в безо-
пасном месте и очистите камеру и/или ветровое стекло мяг-
кой тканью. Затем заглушите двигатель и снова пустите его.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ
BSW

В случае неисправности системы BSW она автоматически
выключится, и загорится индикатор BSW (оранжевый).

Остановите автомобиль в безопасном месте, выключите
двигатель и снова запустите его. Если индикатор BSW (оран-
жевый) продолжает гореть, обратитесь на сервисную стан-
цию официального дилера NISSAN для проверки и ремонта
системы BSW.

Установка камеры заднего вида для автомобиля Nissan Qashqai J10 (J11)

  1. Описание оригинальной камеры
  2. Какую выбрать вместо штатного устройства
  3. Установка и подключение
  4. Возможные проблемы и их устранение

Среди современных новшеств, которые могут устанавливаться на автомобиль, можно выделить камеру заднего вида. Она существенно упрощает маневрирование в замкнутом пространстве. Камера заднего вида на Ниссан Кашкай j10 и j11 выводит изображение с наложенной виртуальной разметкой за счет расположения гироскопа. Если автомобиль поставлялся без подобной опции, то провести монтаж можно самостоятельно. Соблюдение рекомендаций позволит избежать проблем.

Описание оригинальной камеры

Оригинальная видеокамера встречается на большом количестве различных комплектаций подобного автомобиля. Она обладает следующими особенностями:

  • Штатные устройства проводят съемку с диапазоном 170 градусов.
  • На автомобиле Nissan Qashqai устанавливают устройство, которое имеет класс защиты IP66. Оно обеспечивает длительный эксплуатационный срок при относительно невысокой влажности.
  • Качество изображения относительно высокое, но меньше HD. На момент движения в ночное время есть вероятность появления зернистости.
  • Устройство наносит виртуальную разметку, которая отображает зону постановки. Усложнив конструкцию производитель сделал адаптивную разметку, она изменяется в зависимости от угла постановки транспортного средства.
  • Для движения в темное время суток есть режим ночного видения, для чего установлена инфракрасная подсветка.

Оригинальное устройство спрятано внутри крышки багажного отделения, за счет чего обеспечивается дополнительная защита устройства.

Какую выбрать вместо штатного устройства

Есть возможность приобрести аналог устройства с китайского интернет-магазина. Рекомендации по выбору следующие:

  • Угол обзора должен быть не менее 170 градусов. Этого показателя достаточно для хорошего обзора при движении задним ходом.
  • Качество изображения HD. Низкое качество становится причиной, по которой определить мелкие элементы на дорожном покрытии будет сложно.
  • Класс защиты не менее IP66. В противном случае внутрь конструкции может попасть влага, которая станет причиной потери контакта.
  • Дополнительные функции предусматривают наличие ночного видения и подсветки, а также зеркального отображения изображения.
  • Популярность бренда во многом определяет то, как долго сможет прослужить устройство. Слишком низкая стоимость устройства указывает на то, что при его изготовлении применялись низкокачественные материалы.

Кроме этого, уделяется внимание размеру корпуса. Аналог штатной камеры устанавливается вместо плафона, поэтому размеры имеют значение.

Установка и подключение

На Nissan установить камеру заднего вида можно самостоятельно.

Подобный тюнинг занимает относительно небольшое количество времени, обойдется не более, чем в 3000 рублей.

Установка камеры проводится следующим образом:

  1. Выбирается подходящая модель камеры с учетом модели ГУ. После покупки нужно провести подключение и проверить, как сочетаются два устройства.
  2. Для размещения камеры проводится демонтаж плафона подсветки.
  3. С внутренней стороны крышки багажного отделения удаляется пластиковая защита. Она крепится несколькими болтами и пистонами.
  4. С плафона снимается пластиковая накладка. Крепление проводится гайками.
  5. Камера устанавливается на место, проводка проводится при помощи жесткой проволоки внутрь крышки.
  6. Проводится подключение камеры от провода лампы заднего хода. Это соединение обеспечивает включение устройства при выборе задней передачи.
  7. Кабель в переднюю часть пропихивается через гофру. Для этого проводится отрезание штекеров.
  8. Проводится соединение штекеров с основной частью проводов путем пайки, после чего поверхность изолируется.
  9. Выполняется подключение к головному устройству. На этом этапе целесообразно проверить всю систему, т.к. в дальнейшем могут возникнуть проблемы с наладкой стены.
  10. Рекомендуется все соединения дополнительно изолировать, т.к. повышенная влажность может привести к пропаданию контакта.
  11. После тестирования и калибровки всей системы проводится монтаж отделочных панелей.

Для автомобиля есть специальные съемники пистонов, применение которых позволяет исключить вероятность поломки. При работе нужно быть аккуратным, т.к., если будет проводится установка без всех креплений, есть вероятность возникновения вибрации.

Возможные проблемы и их устранение

С установленной системой время от времени могут возникать различные неисправности. Наибольшее распространение получили следующие:

  • механическое повреждение камеры;
  • повреждение кабеля и возникновение КЗ;
  • покрытие контактов коррозией.

Решить проблему с повреждением камеры самостоятельно нельзя, т.к. она имеет сложную конструкцию. При повреждении кабеля определить участок можно только при применении специального тестера. Для визуального осмотра придется провести демонтаж практически всего отделочного материала, на что уйдет много времени.

Приведенная выше информация говорит о том, что важно подобрать подходящую камеру. Слишком низкое качество изображения усложнит парковку задним ходом. Адаптивная разметка более эффективна в случае боковой парковки. При создании рассматриваемой системы можно установить парктроник.

Установка камеры заднего вида на Nissan Qashqai, Qashqai +2

1. Снимаем обшивку пятой двери. Для этого выкручиваем болт на 10 и вынимаем две клипсы, как показано на фото ниже.


2. Снимаем пластиковую панель. Тянем вниз (аккуратно) как показано на фотографии.


3. Откручиваем гайки крепления панели подсветки номерного знака.
Осторожно! Панель кроме гаек ещё крепит одна клипса, осторожно нажимаем на усики плоскогубцами и она выходит, ломать не чего не надо.

4. Снимаем панель, предварительно сняв резиновую заглушку и отсоединив провод внутри двери.

Панель снята, выбираем куда будем ставить камеру. Наш установочный центр рекомендует ставить на машину Nissan Qashqai камеру заднего вида с правой стороны.

5. Снимаем плафон подсветки заднего номера.

6. Освобождаем жгут от изоленты, для прокладки проводов от камеры. Видео провод с кабелем питания 12V

8. Через эту резинку протягиваем два тюльпана (провод видео и провод питания камеры). Говорим сразу, растянуть воронку проблематично, но спрей силиконовый нам в помощь. Распыляем в середину воронки и протягиваем совершенно спокойно два тюльпана.

Читать еще:  Как проверить камеру заднего вида в домашних условиях на телевизоре


9. Левая сторона пятой двери. Лампа заднего хода. Провод желтый с зеленой полосой (+12V). Красный провод, нужно протаскивать к монитору (+12V с лампы заднего хода). Внимание! Красный провод протаскивается только в том случае, если ваше оборудование не поддерживает включение по видео сигналу.

10. Далее делаем небольшую приспособу, из проволоки, для удобства протягивания проводов. С помощью приспособы сделанной нами из проволоки, протягиваем ​провод через резиновый гофр.


11. С гофром справились, два провода вышли (да, что бы не мучатся с протаскиванием тюльпана, можно его обрезать). Далее с помощью прутка, протягиваем провод в салон.

12. Для контроля прохождения прутка, снимаем ручку и плафон, как показана на фотографии. А вот и пруток. Зафиксировать провод и пруток можно с помощью, термоусадки, хватка, мертвая.

13. Провода вышли, теперь направляем провода в сторону подсветки салона. Выводим провода через отверстие подсветки салона, далее соединяем провода видео, питание +12V, и минус с проводами монитора. Подключение выполнено.


14. Теперь проверяем все, как работает.


Все работает, установка завершена. На данную установку камеры заднего вида с монитором, было потрачено 1 час 40 мину.

Внимание! Обращаем ваше внимание, самостоятельная установка электро допоборудования может повредить вашему автомобилю. Советуем обратится к специалистам в сервисный центр.

Установка камеры заднего вида в Nissan Qashqai (Ниссан Кашкай)

Установка камеры заднего вида Nissan Qashqai (Ниссан Кашкай) значительно облегчает парковку.

При включении задней передачи на экране штатного головного устройства, зеркала заднего вида с монитором или на дополнительном мониторе, автоматически переключатся изображение с камеры заднего вида.

Штатные камеры заднего вида оснащены матрицей высокого разрешения с широким углом обзора 170°, и позволяют видеть препятствия в темное время суток при минимальной освещенности фонарей заднего хода.

Дополнительно к камере заднего вида подключается видеопарктроник с отображением расстояния до препятствия на экране.

Штатные камеры заднего вида

Штатные камеры заднего вида для Nissan Qashqai (Ниссан Кашкай) с изображение высокой чёткости и высоким разрешением.

Камера оснащена матрицей с широким угол обзора 170°.

Штатные камеры заднего вида позволяет видеть препятствия в темное время суток при минимальной освещенности. Дополнительное освещение обеспечивают фонари заднего хода.

Камеры заднего вида защищена от пыли и воды.

Видеопарктроники

К штатным камерам заднего вида для Nissan Qashqai (Ниссан Кашкай) подключается видеопартктроник с выходом на экран расстояния до объекта.

Камеры переднего и заднего вида

При наличии у монитора только одного видео входа устанавливается видео сплиттер для коммутации камеры переднего и заднего вида. В момент парковки камеры переключаются автоматически.

Установка камеры заднего вида

Камеры заднего вида устанавливаются в замен подсветки номерного знака или ручки откатывания багажника сохраняя её. Подключаются к штатной магнитолам (ШГУ штатным головным устройствам), зеркалу заднего вида с монитором или дополнительному монитору.

Камера заднего вида для Nissan Qashqai J11 (2013 — н.в.)

Быстрая доставка по РФ! Оплата заказа при получении!

Условия доставки:

  • Доставка по Москве: 350 руб.
  • Доставка по России: 350 руб. (от 3-х дней) Почтой России или Транспотными компаниями, на ваш выбор.
  • Доставка по Моске и за МКАД (до 25 км) — возможно в день заказа. Расчет при заказе.

Характеристики камеры

  • Угол обзора: 170 градусов
  • Разрешение: 700 ТВ линий
  • Разрешение сенсора: 830×640
  • Матрица: Sony с технологией CCD
  • Минимальное освещение: 0,01 люкс
  • Степень защиты от влаги: IP 68
  • Материал линзы: стекло
  • Материал корпуса: ударопрочный ABS пластик
  • Изображение: цветное
  • Парковочные линии (разметка): есть
  • Система: NTSC/ PAL (автоматический переход)
  • Рабочая температура: -40 +70 градусов
  • Рабочее напряжение: 12V DC.
  • Потребление тока: 40-80 мА (менее 1 Вт)
  • Изображение с камеры: зеркальное
  • Гарантия 2 года

Преимущества данного товара

  • Совместима с любыми магнитолами, зеркалами, мониторами
  • Устанавливается в штатное место, без доработок
  • Линза стеклянная, не царапается
  • Откалиброванный угол наклона на заводе
  • Линии парковки с системой зональности зеленая / желтая / красная

Принцип работы парковочной камеры

После монтажа камеру подключают видео удлинителем (в комплекте) с монитором, который находится в салоне автомобиля. Питание камеры берется от фонаря-лампочки заднего хода. Таким образом, при включении задней скорости, питание от лампочки заднего хода поступает на парковочную камеру и она моментально включается, передавая четкую и цветную картинку на экран монитора.

Nissan Qashqai J11 2.0 CVT 4WD QEЯндекc › Бортжурнал › Установка и подключение задней камеры к ГУ Яндекс.авто своими руками

В субботу с утра решил снять ГУ и посмотреть подойдут ли эти контакты. Разбирал по схеме из инструкции.

Самое сложное было выдернуть панель управления климатом, защелки металлические и очень тугие, правая защелка не поддавалась, выдернул с большой силой.
Острой пружиной-защелкой содрал кожу с пальца до крови, будьте осторожны!

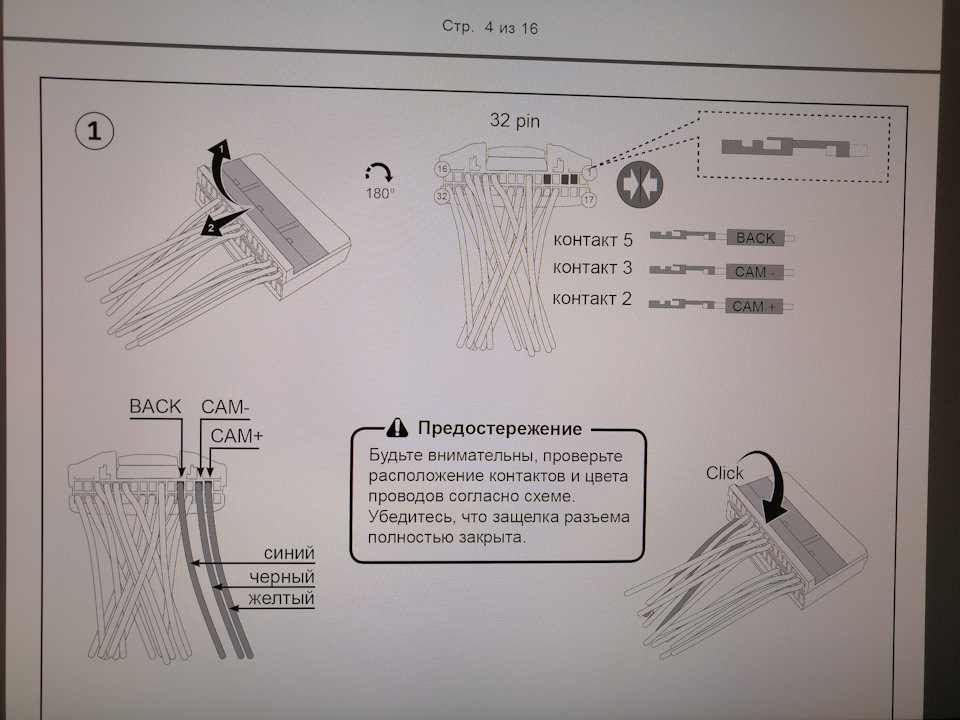

Снял с 32-х контактного разъема переднюю крышечку, попробовал вставить проводки с контактами в разъем, провода заходят на 1 см, далее что-то мешает. Посмотрел внимательнее на разъем, сзади отстегивается прижим проводов, с одной стороны отстегнул этот прижим. Провода стали пролазить, а вот сами контакты из 10-ти контактного разъема нет, а контакты из 5-ти контактного разъема влезли. На вид эти контакты отличаются от штатных, но тем не менее передняя крышечка разъема застегнулась. Разъем с этими контактами вошел в ГУ до клика. Потом выдернул, проверил не помялись ли штырьки в разъеме, все нормально.
Так как провод от камеры идет с тюльпаном, не хотел ставить на ответную часть тюльпан, решил его отрезать. Провод оказался не экранированным, а просто трех-жильным. Подсоединил проводки от камеры к проводкам с контактами:
Контакт 2 – CAM+ к желтому проводу (центральный контакт тюльпана, видеовход),
Контакт 3 – CAM- к черному проводу (внешний контакт тюльпана, масса),
Контакт 5 – BACK к красному проводу (+12 В от лампочки из фонаря включения задней передачи).
Провод с камеры примотал к штатному жгуту штатной изолентой, далее пустил под накладку под рулем.

Подключил все разъемы к ГУ и установил ГУ на место не закручивая винты. Для проверки камеры взял питание с прикуривателя. Включил зажигание, включилось ГУ. Подаю питание на камеру, ноль реакции, картинки нет.
В инструкции по установке есть требование, для работы с камерой прошивка ГУ должна быть от 28.01.2019 или новее. Я надеялся, что в моей машине 2019 года выпуска будет свежая прошивка. По факту она от 19.09.2018. Стал искать на драйв2 про прошивку Яндекс.авто. Нашел про подключение камеры к хTrail Т32 и прошивку ГУ www.drive2.ru/b/524802673447272792/ . Скачал прошивку на телефон, потом забросил на комп, запустил WinRAR, он зависает при распаковке. Распаковал на телефоне и скопировал на флешку с музыкой и видео. Пошел в машину включаю зажигание, вставляю флешку, нажимаю на ГУ кнопку Setup, нажимаю Настройки> Листаю до пункта Об устройстве, Нажимаю 5 раз на Версия системы, появляется поле для ввода кода, тыкаю в это поле, появляется цифровая клавиатура, ввожу код 1479, появляется сообщение «Обновления не найдены». Иду домой, на компе запускаю 7-Zip распаковываю им архив прошивки, форматирую флешку в FAT и копирую туда прошивку.
Утром в воскресенье иду к машине, ГУ прошилось минут за 5.

Подаю питание на камеру и чудо, есть картинка.

Штатный кабель от камеры решил использовать только для подачи + 12В (BACK), а для передачи видеосигнала использовать тонкий антенный коаксиальный кабель.
Для прокладки проводов было два варианта, более быстрый по верху, надо только снять резинки с проемов дверей и проложить с краю потолка. Я хотел одновременно проложить провод на 1,5 кв. мм для розетки в багажник для питания видеорегистатора на заднем стекле, пылесоса или компрессора. Решил проложить провода по низу левой стороны вдоль штатного жгута проводов.
Накладки с порогов снялись легко, накладку на центральной стойке не снимал, накладка с левой стороны багажника снялась с трудом. Накладка двери багажника снялась тоже с трудом и с шумом, половина клипс остались на двери.
Открутил 5 гаек удерживающих накладку над номером, но ее держат еще 2 клипсы, дергал сильно и никак. Потом просунул сверху в щель плоскую большую отвертку и им отстегнул.
Камеру решил ставить вместо правой лампы подсветки, пусть тень от камеры будет в конце номерного знака.
Питание для камеры взял с левой лампочки заднего хода. Разъемы тюльпан и питания с камеры тоже обрезал счистил концы проводов на 2 см и соединил скрутками. Делал во дворе, паяльник подключать не куда. Да, и по опыту нормальная скрутка не хуже пайки. Токи там мизерные, главное защитить соединения от влаги. Оставил запас проводов около камеры 30 см, если камера выйдет из строя, достаточно выдернуть ее, обрезать провода и подсоединить новую.
Провода закрепил к штатной проводке стяжками. На 5-й двери лучше крепить тканевой изолентой, чтобы провода не били по обшивке. У меня такой изоленты не было, если залезу зачем нибудь под обшивку, то доделаю.
На все работы ушло около 6 часов времени. Из инструмента нужны отвертки, головка на 10 с удлинителем и кусок алюминиевого или медного провода длиной 30-50 см в качестве протяжки.

Читать еще:  Установка парктроника с камерой заднего вида на Ford Mondeo 4

PS Заменил лампочку подсветки номера на светодиодную, цвет подсветки все равно отличается.
Через месяц установил переднюю камеру www.drive2.ru/l/535924233562227092/.

PS2 Недавно Night51 подсказал, что в двери багажника есть разъем для подключения камеры и есть штатная проводка к ГУ, см. ниже в комментариях, возможно, буду подключать камеру к тому разъему.

Камера заднего вида Ниссан Кашкай

Камера заднего вида – незаменимая вещь при парковке. Она обеспечивает широкий обзор и картинку высокого разрешения. Устройство подключается к автомобильному монитору через RCA-разъем и монтируется без особых усилий. Благодаря компактным размерам установить его можно с любой стороны автомобиля.

Выбор камеры

Отправляясь в магазин, обратите внимание на такие детали, как:

  • парковочная разметка;
  • разрешение;
  • четкое изображение в ночное время суток;
  • защита объектива;
  • угол обзора;
  • CCD/CMOS матрица;
  • диапазон выдержки температур;
  • степень защищенности от пыли и влаги;

Не забудьте присмотреться и к другим важным параметрам:

  • место установки;
  • степень загрязнения выбранной плоскости;
  • удобство очистки;
  • заметность (дабы не украли).

В комплекте поставляются провода для подключения и инструкция.

Установка камеры

Монтаж устройства на Ниссан Кашкай прост и специальных навыков не требует. От вас нужно несколько шагов:

  1. Снимите обшивку с двери багажного отделения, выкрутив болт под ключ на 10 и вынув пару клипс.
  2. Сдвиньте вниз пластиковую накладку.
  3. Демонтируйте подсветку номерного знака.
  4. Перейдите к проводке. Кабели питания лучше вывести через отверстие, предназначенное для шнура подсветки номера. На нем находится уплотнительная резинка, которую нужно продырявить и вывести провода.
  5. Найдите шнур красного цвета и объедините его с зеленым от фонаря заднего хода.
  6. Выведите провод в салон (для этого можно использовать приспособление из проволоки).
  7. Протяните кабели к месту подсветки автомобиля. Вытащите шнуры видео и питания через крепление лампы освещения и соедините с разъемами, ведущими к монитору.

Если нет желания вскрывать обшивку, то можно использовать передатчик и приемник цветного видеосигнала.

При необходимости обратитесь в установочный центр, чтобы поставленную задачу выполнили знающие люди.

Если не работает камера заднего вида, установленная на Ниссан Кашкай, то разберите и пересмотрите проводку на наличие перегибов или разрывов. Также нужно обратить внимание на присутствие воды в механизме. Сырое устройство лучше разобрать и просушить.

Особенности

Основное предназначение камеры заднего вида для Nissan Qashqai J11 – обеспечение интеллектуальной парковки. Она имеет следующие свойства:

  • реалистичное изображение, показывающее все детали, которые необходимо учитывать при аккуратной парковке автомобиля;
  • стабильность хорошего ночного виденья;
  • широкоугольный объектив (120 градусов в горизонтали и 170 по вертикали), обеспечивающий большой кругозор площадки;
  • водонепроницаемый корпус, защищающий устройство от осадков и мойки;
  • функция «антитуман».

Доступность и качество камеры заднего вида Nissan Qashqai 2012 года выпуска широко известны. Производителем учтены все нюансы и условия ее эксплуатации для лучшего результата.

Резюме

Для полноценного обзора и контроля за дорогой рекомендуется приобрести камеру переднего вида для Ниссан Кашкай. Она крепится в значок на капоте, что гарантирует уверенность на участках с плохой обзорностью. Чтобы на экране транслировалась картинка с двух или трех устройств одновременно, используется специализированный интерфейс. Некоторые гаджеты выпускаются с цветным дисплеем, что существенно улучшает их функционал.

Установка камеры заднего вида – задача не такая уж и сложная. Ее спокойно можно выполнить своими руками.

Активируем скрытые функции Ниссан Кашкай

В автомобилях производители предусматривают несколько скрытых опций, которые помогают следить за техническим состоянием транспортного средства или добовляют комфорта. Сегодня речь пойдет о том, как активировать скрытые функции Ниссан Кашкай.

Скрытые функции Ниссан Кашкай J10

Расскажем о некоторых скрытых функциях Кашкай, раскроем секреты, которые будут полезны владельцам.

Антиугон

Скрытая функция настраивает количество открываемых дверей при нажатии на ключе. Одноразовое нажатие открывает дверь водителя. Двойное — открывает все двери. Для активации необходимо одновременно нажать и удерживать пять секунд обе кнопки. Отключение происходит по такому же алгоритму.

Функция провожающего света фар

Эта скрытая функция контролирует какое время будут гореть фары, после того как двигатель будет заглешен и двери закрыты. Для активации переводим в положение Off или AUTO регулятор света, глушим мотор, вытаскиваем ключ и открываем водительскую дверь. Затем имитируем моргание фарами. При однократном нажатии свет будет гореть в течение 30 секунд, после двух нажатий — одну минуту, после трех — полторы.

Определение точного уровня масла

Узнать точный уровень масла на Кашкай можно, если активировать скрытую функцию. Для этого, при отображении надписи Уровень масла – ОК, необходимо нажать на «i» на рулевом колесе и воспользоваться кнопкой «Trip». В этом случае увидите точное значение.

Автодоводчик стекла двери водителя

В обычных случаях при выпуске с завода Кашкая эта опция включена. Но если потребовалось отключение автомобильной батареи, то опция переходит в режим отключено. Если вы отключали аккумулятор, то для включения функции вам потребуется выполнить следующие действия:

  • Необходимо нажать на клавишу стеклоподъемника и удерживать до тех пор, пока стекло полностью не опустится.
  • После опускания стекла, следует отпустить клавишу.
  • Поднимаем клавишу вверх и ждем, пока стекло полностью не поднимется.
  • После полного поднятия стекла, в течение десяти секунд продолжаем удерживать клавишу.

После этого опция активируется.

Выбор веерной или струйной подачи воды на лобовое стекло

Не многие водители знают, что у Кашкая существует два варианта. Для изменения необходимо прокрутить форсунку в то положение, которое будет для вас более удобным.

Автоматическое запирание дверей при движении

Эта опция предусматривает автоматическую блокировку при разгоне автомобиля свыше 15 км/час. Для ее активации следует нажать и удерживать кнопку запирания дверей, находящуюся между кнопок подогрева сидений, до звукового сигнала. Деактивация происходит по такой же схеме. Опция будет находиться в активном режиме, пока вы ее самостоятельно не отключите.

Читать еще:  Установка парктроника на Nissan Almera G15 с камерой заднего вида

Скрытое меню и тест электроники Ниссан Кашкай

Для полной информации об автомобиле иногда необходимо активировать скрытые функции Кашкай J10. Для входа в скрытое меню:

  • Необходимо обнулить показания дневного пробега «A» и «B».
  • Поворачиваем ключ зажигания в положение «OFF».
  • В этом положении нажимаем и держим кнопку обнуления дневного пробега.
  • Продолжая держать обнуление, включаем зажигание, но не заводим двигатель. Через пять секунд должна загорается надпись «Test».
  • Это означает включение режима самодиагностики. Отпускаем кнопку обнуления. Используя кнопку, можно переключаться между параметрами диагностики.

Можно узнать температуру двигателя и окружающей среды, количество топлива, исправность щитка приборов. Большая часть информации предоставляется в закодированном виде.

На автомобилях Ниссан Кашкай присутствует опция проведения теста электрики. Для активации:

  • Закрываем двери, водительскую дверь оставляем открытой.
  • Ключ в замке зажигания переводим в положение «OFF».
  • Включаем зажигание, но не запускаем двигатель.
  • За двадцать секунд необходимо десять нажать на датчик водительской двери. Он располагается под резинкой. Контролировать количество нажатий можно на дисплее. Индикатор должен моргнуть 10 раз.
  • Выключаем зажигание.
  • Включаем зажигание (должно пройти не более десяти секунд), но запуск двигателя не производим.

Должна появиться информация о тесте.

При проведении теста будет проверяться следующее оборудование:

  • Обогреватель заднего стекла. Произойдет включение и выключение.
  • Работа дворников на малых и высоких оборотах.
  • Габаритные огни, противотуманные фары, подсветка номера.
  • Работа головного освещения.
  • Проверка работы муфты компрессора кондиционера.
  • Работа электрического вентилятора.

Проверка проходит по кругу в количестве трех раз в автоматическом режиме. Можно проверить работу узлов, выйдя из машины. Для окончания теста можно дождаться прохождения трех циклов или выключить зажигание.

Заключение

В Nissan Qashqai активация скрытых функций не требует специального оборудования и навыков.

Установка камеры заднего вида для автомобиля Nissan Qashqai J10 (J11)

Пн июн 27, 2011 11:19

Возраст: 44 Сообщения: 228 Откуда: Питер

Благодарности:42 / 8

  • Профиль
  • Email

Вт июн 28, 2011 7:34

Пардон, а что есть «протяжка»?

И, там же где-то шторки безопасности должны быть?
Не помешает им провод?

Если же тащить по полу, то надо будет, видимо, провод по задней стойке опускать в багажник, это видимо обшивку задней стойки снимать.

Сообщения: 42 Откуда: Екатеринбург

Благодарности: 14 / 5

Вт июн 28, 2011 8:14

Возраст: 44 Сообщения: 228 Откуда: Питер

Благодарности:42 / 8

  • Профиль
  • Email

Вт июн 28, 2011 9:57

Как правило это жесткий провод, «рубашка» от тросика или что-то подобное, в общем то что помогает протягивать провод через трудно доступные места или отверстия.

Nissan Qashqai 2.0 4WD CVT черный SE+2007
Hyundai Santa Fe 2010 197 сил — резвый трактор
KIA Sorento 2014 197 сил — второй резвый трактор

Да, я злой модератор! Но справедливый!

Hе стоит убегать от снайпера — умрешь уставшим.

Возраст: 43 Сообщения: 6647 Откуда: Москва, ВАО, Измайлово

Благодарности:674 / 314

  • Профиль
  • ICQ

Чт авг 18, 2011 6:31

Возраст: 48 Сообщения: 14 Благодарности:5 / 2

  • Профиль
  • Email

Вт окт 04, 2011 19:18

Сообщения: 5 Откуда: Уфа

Благодарности:0 / 3

  • Профиль
  • Email

Ср окт 05, 2011 8:52

Сообщения: 3 Благодарности:0 / 0

  • Профиль
  • Email

Ср окт 05, 2011 22:17

Возраст: 45 Сообщения: 4148 Откуда: Москва, САО, Водный Стадион

Благодарности:650 / 374

  • Профиль
  • ICQ

Чт окт 06, 2011 11:18

Сообщения: 3 Благодарности:0 / 0

  • Профиль
  • Email

Чт окт 06, 2011 12:05

Возраст: 45 Сообщения: 4148 Откуда: Москва, САО, Водный Стадион

Благодарности:650 / 374

  • Профиль
  • ICQ

Чт окт 06, 2011 23:21

Сообщения: 69 Откуда: Калуга

Благодарности:3 / 5

  • Профиль
  • Email

Пт окт 07, 2011 10:25

Возраст: 39 Сообщения: 327 Откуда: Москва

Благодарности:110 / 119

  • Профиль
  • Сайт

Пт окт 07, 2011 21:47

Сообщения: 69 Откуда: Калуга

Благодарности:3 / 5

  • Профиль
  • Email

Сб окт 08, 2011 10:08

Возраст: 48 Сообщения: 184 Откуда: Москва

Благодарности: 15 / 0

Сб окт 08, 2011 11:23

Возраст: 42 Сообщения: 1264 Откуда: Сочи 2014

Благодарности:158 / 101

  • Профиль
  • Email

Сб окт 08, 2011 12:20

Сообщения: 69 Откуда: Калуга

Благодарности:3 / 5

  • Профиль
  • Email

Сб окт 08, 2011 19:43

Сообщения: 596 Откуда: Москва

Благодарности:57 / 40

  • Профиль
  • Email
  • ICQ

Вс окт 09, 2011 14:54

Сообщения: 3 Благодарности:0 / 0

  • Профиль
  • Email

Вс окт 09, 2011 21:29

Сообщения: 69 Откуда: Калуга

Благодарности:3 / 5

  • Профиль
  • Email

Пн окт 10, 2011 10:39

В целом камера неплохая, работает полтора месяца, видимость хорошая и ночью.
Есть несколько проблем
1) Гнездо подсветки номера в Qashqai не параллельно оси колес, а под углом. Потому изображение на мониторе «перекошенное», один край ближе другого.
2) Разметочные линии показывают не реальное расстояние.
3) Светодиод освещает только то, что справа от камеры, то что слева, он освещать не может, ибо его закрывает сама камера, довольно массивная. Потому лучше ставить его на левую подсветку номера, чтобы свет попадал на номер
4) Камера весьма габаритная, объектив хорошо виден посторонним.

В целом камерой доволен
Картинки:

Сообщения: 42 Откуда: Екатеринбург

Благодарности: 14 / 5

Пн окт 10, 2011 12:50

Сообщения: 403 Откуда: Санкт-Петербург

Благодарности: 54 / 12

Пн окт 10, 2011 13:06

Сообщения: 42 Откуда: Екатеринбург

Благодарности: 14 / 5

Пн окт 10, 2011 15:37

Возраст: 44 Сообщения: 1004 Откуда: Татарстан

Благодарности:786 / 3

  • Профиль
  • Email

Пн окт 10, 2011 18:55

Возраст: 41 Сообщения: 195 Откуда: Тольятти

Благодарности:23 / 56

  • Профиль
  • Email

Вт окт 11, 2011 7:53

Сообщения: 42 Откуда: Екатеринбург

Благодарности: 14 / 5

Вт окт 11, 2011 8:24

Сообщения: 403 Откуда: Санкт-Петербург

Благодарности: 54 / 12

Вт окт 11, 2011 15:59

Сообщения: 42 Откуда: Екатеринбург

Благодарности: 14 / 5

Вт окт 11, 2011 19:37

У сеня такого нет как на последней фотографии, хотя камера стоит точно так же «не параллельно». Жалко не смогу пока выложить такой же фотоотчет как у Вас. Сегодня накрылась камера приговорили к замене, в четверг поеду менять по гарантии, потом выложу тоже.

Сообщения: 403 Откуда: Санкт-Петербург

Благодарности: 54 / 12

Вт окт 11, 2011 21:37

Для вас да.
Лично Я, ни когда не ориентировался по разметке экрана.
Привык уже так, что до миллиметра паркуюсь без всяких линий

Возраст: 42 Сообщения: 1264 Откуда: Сочи 2014

Благодарности:158 / 101

  • Профиль
  • Email

Ср окт 12, 2011 6:25

Сообщения: 403 Откуда: Санкт-Петербург

Благодарности: 54 / 12

  • Похожие темы Ответы Просмотры Последнее сообщение
  • Продам держатель ламп фонаря заднего левого. Новый. 500р
    Автор warlock183 форум: Продам, сдам, подарю, обменяю, проконсультирую 1 2954 Автор litedope
    Пн сен 09, 2013 10:06
  • Накладка на кромку заднего бампера KE967-JD530 нержавейка
    Автор yur4ik форум: Продам, сдам, подарю, обменяю, проконсультирую 21 11000 Автор Kors
    Пт авг 03, 2012 10:29
  • Блокировка заднего моста Nissan Navara 2007 года
    Автор tolstoi863 форум: Гараж 3 4552 Автор sergej1976
    Вс окт 05, 2014 20:21
  • ОТдам спинку заднего сиденья в сборе за 1000 руб. торг
    Автор Квазимодо форум: Продам, сдам, подарю, обменяю, проконсультирую 5 3456 Автор Ju4ara
    Сб фев 06, 2010 0:30
  • СПб/Питер: алюминиевая защита заднего бампера со скидкой!
    Автор bchik форум: Продам, сдам, подарю, обменяю, проконсультирую 1 2451 Автор bchik
    Чт окт 04, 2012 8:44

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 18

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
