Установка и подключение камеры заднего вида на Skoda Rapid

Можно ли подключить камеру заднего вида на болеро?

Тема расписана на 104-х страницах с сентября 13-го по н.в. на шкодовском форуме с примерами и опытом шкодоводов.

Если вкратце, кому то удалось подключить камеру к болеро, кому то — нет.

Итак, по последним данным камеру заднего вида можно активировать успешно только при наличии поддержки в магнитоле Bluetooth и голосового управления.

— фото и видео отчеты,
— программная подготовка магнитолы,
— множество ответов и вопросов по подключению,
— какую камеру можно подключить,
— видео результат и существующие глюки.

Добавить комментарий Отменить ответ

Устраняем свист печки у Шкоды А5

Поломки, ремонт, вопросы, полезно

  • Регламент ТО
  • Масложор
  • Какое масло лить
  • Как сделать сброс ТО
  • Предохранители
  • Лампочки — фото и кат.номера
  • Замена свечей на 1.6 — видео
  • Схемы
  • Диоды на Шкоду
  • Размеры шин и дисков
  • Моторчик печки — чистка
  • Свист печки — лечение
  • Инструкции по ремонту и мануалы
  • Глюк правого окна — лечение
  • Номер краски кузова
  • Задать вопрос

Архивы

  • Активация функций
  • Кодировки
  • АлиЭкспресс
  • АлиЭкспресс -2
  • USB на магнитолу

Китайские резинки для дворников на Шкоду

  • Замена резинок в дворниках
  • Ставим шапку УАЗ
  • Красим суппорта
  • Дребезг под бардачком — лечение
  • Ставим газовый упор капота
  • Прячем провода регика в плафон
  • Полировка
  • Уплотнитель в капот
  • Шумоизоляция
  • Что еще можно сделать самому

Моторчик для замены масла

Меняем масло сами — насос из Китая — Подробнее >>

Контакты: avtopol-msk@@@yandex.ru

ВЫЛЕЧИЛИ ГЛЮК правого пассажирского окна

Установка и подключение камеры заднего вида на Skoda Rapid

  1. Штатная камера
  2. Аналоги
  3. Как установить и подключить

При маневрировании в стесненных условиях водитель может не заметить препятствия и допустить столкновение. Для снижения вероятности аварии используются дополнительные средства улучшения обзора. Владелец может провести самостоятельный монтаж камеры заднего вида на Шкода Рапид. Это устройство дополнит штатный парктроник.

Штатная камера

Штатная камера устанавливается на части выпущенных автомобилей Skoda Rapid. Устройство смонтировано на крышке багажного отделения рядом с рукояткой для отпирания, оснащается форсункой для удаления слоя загрязнения с поверхности широкоугольного объектива. Изделие подключено к головному мультимедийному устройству, активация происходит автоматически при включении передачи заднего хода. В паре с камерой работает ультразвуковой парковочный ассистент, который определяет препятствия, расположенные вне зоны обзора объектива.

Аналоги

Для использования неоригинального устройства обзора потребуется установить мультимедийное оборудование, оснащенное входом для подачи видеосигнала. Камера монтируется на поверхность плафона подсветки заднего номерного знака или используется устройство с корпусом, заменяющим светильник. Встречаются изделия, копирующие оригинальную конструкцию, для установки потребуется заменить штатную ручку открывания крышки багажного отделения.

Недостатком перечисленного оборудования является отсутствие форсунки подачи омывающей жидкости. Встречаются устройства, оборудованные светодиодной подсветкой. Владельцы не рекомендуют приобретать подобные изделия из-за искажения цветового фона транслируемой картинки. Китайские изделия оборудуются коммуникационными кабелями с соединительными пластиковыми штекерами типа «тюльпан», допускается применение шнуров с увеличенной длиной.

Как установить и подключить

Перед началом установки камеры следует демонтировать декоративную панель, размещенную на внутренней части крышки багажного отделения. Деталь крепится на пластиковых пистонах, которые аккуратно вынимаются монтажной лопаткой. Затем требуется провести коммутационные кабели через металлический каркас крышки и через специальный резиновый рукав, расположенный на верхней части элемента (около петель). Часть владельцев пропускают шнуры через технологическое отверстие в кузове, закрытое резиновой заглушкой.

Для дальнейшего подключения потребуется демонтировать ручку или плафон освещения. Для удаления рукоятки требуется снять внешний резиновый чехол, затем из посадочного гнезда удаляется внутренняя часть элемента. Неоригинальная камера заднего вида, изготовленная в Китае, не отличается точностью размеров, поэтому может потребоваться подрезка и подгонка корпуса или соединительных штекеров. Узел, устанавливаемый на плафон подсветки, крепится герметиком, предотвращающим заливание контактов водой.

Кабель видеосигнала прокладывается через салон автомобиля до головного устройства или дополнительного монитора, который монтируется на панели приборов. Кабели размещаются под внутренними пластиковыми обшивками, установленными на порогах или нижней части стоек.

Рекомендуется прокладывать изделия параллельно штатным жгутам электропроводки, для дополнительной фиксации применяются пластиковые хомуты.

В набор камеры входит жгут кабелей питания, положительный шнур позволяет активировать трансляцию сигнала при включении передачи заднего хода. Элемент подсоединяется к патрону лампы заднего хода, отрицательный сигнал берется от болта массы, расположенного под обшивками багажного отделения. Перед началом применения рекомендуется проверить корректность расстояния, передаваемого камерой.

В дополнение к камере рекомендуется устанавливать парктроник (если не предусмотрен комплект), который обеспечивает обзор по углам бампера. Устройство подключается к отдельному блоку управления. Для включения используется сигнал, поступающий от фонаря заднего хода. Для отображения расстояния используется отдельное индикаторное табло с зуммером, которое устанавливается на панели приборов. Штатный блок оборудован зуммером, дистанция до препятствия выводится на дисплей головного акустического устройства.

Skoda rapid подключение камеры через реле

Для просмотра онлайн кликните на видео ⤵

Как ПРАВИЛЬНО подключить камеру заднего вида на VAG ( VW AUDI SKODA) Подробнее

Установка камеры заднего хода Подробнее

Как подключить камеру заднего вида на VW Passat b6. Автомобильное реле в помощь ) Подробнее

Установка камеры заднего вида через реле, зеркала с монитором и видеорегистратора в VW POLO SEDAN V Подробнее

Шкода рапид подключение видеорегистратора через реле предохранителя полная инструкция 24 часа сьемка Подробнее

Беспроводное подключение камеры заднего вида к монитору, через блоки AVS01WK Подробнее

Skoda rapid установка нестандартной камеры заднего хода Подробнее

Установка камеры заднего вида на шкоду с подключением через балластёр к мультимедиа своими руками. Подробнее

7 ошибок и установка камеры заднего вида. КАК ПОДКЛЮЧИТЬ КАМЕРУ – 2 способа Подробнее

Подключение камеры заднего хода в шкода октавия а5 Подробнее

Особенности установки камеры заднего вида официального дилера Skoda Skoda Подробнее

Skoda rapid, подключение видеорегистратора у зажиганию Подробнее

Аккуратная установка регистратора шкода рапид Подробнее

Ошибка камеры RCD-330plus Подробнее

подключение реле времени RCD330+ / правильная работа камеры/ polo sedan Подробнее

АКТИВАЦИЯ КАМЕРЫ ЗАДНЕГО ВИДА НА SKODA OCTAVIA A7 FL Подробнее

Камера заднего вида Шкода Кодиак, подключение к штатной магнитоле Подробнее

Skoda Rapid 2019, Устанавливаем парковочный ассистент Подробнее

Swing 3 работа камер переднего и заднего вида через видео интерфейс. Подробнее

Skoda Rapid 🥶 Красавчик › Бортжурнал › Почти самостоятельная установка камеры заднего вида в Шкоду Рапид 2014 года.

Оговорюсь сразу! Это не гайд и не мануал. Полностью самостоятельно я НЕ смог установить камеру, ввиду отсутствия знаний в вопросах электрики/электроники.
Но свой подход, к решению вопроса, я считаю вполне здравым, поэтому спешу им поделиться)

Задумка об оснащении авто парковочными ассистентами, зародилась ещё при выборе головного устройства. Вообще, без этих помощников парковаться вполне можно, но не так спокойно и свободно, как при их наличии. На прошлом авто заработал царапину на бампере, прислонившись к камню, которого не заметил, при задней парковке. 6 рублей на покраску. Обидненько. Забегая наперёд скажу, что дешевле пойти по моему методу и дооснастить авто нужными приблудами.
При покупке магнитолы уже знал, что доустановлю камеру, что бы полноценно использовать возможность ГУ, данную мне китайскими собратьями при её производстве.
Вопрос по выбору камеры был решён быстро. Всё что нештатное (на рамку бампера, в плафон освещения и т.п.) – точно не моё. Штатное: оригинал или аналог. Оригинал бывает с омывателем и без. Что там, что там – ценник кусучий. Даже на бу. Поскольку бюджет не резиновый и дальнейший новый улучшайзинг сам себя не купит, пришел к выводу, что аналог, который вставляется в крышку открывания багажника, за его стоимость – очень даже хороший вариант.
Что потребуется:

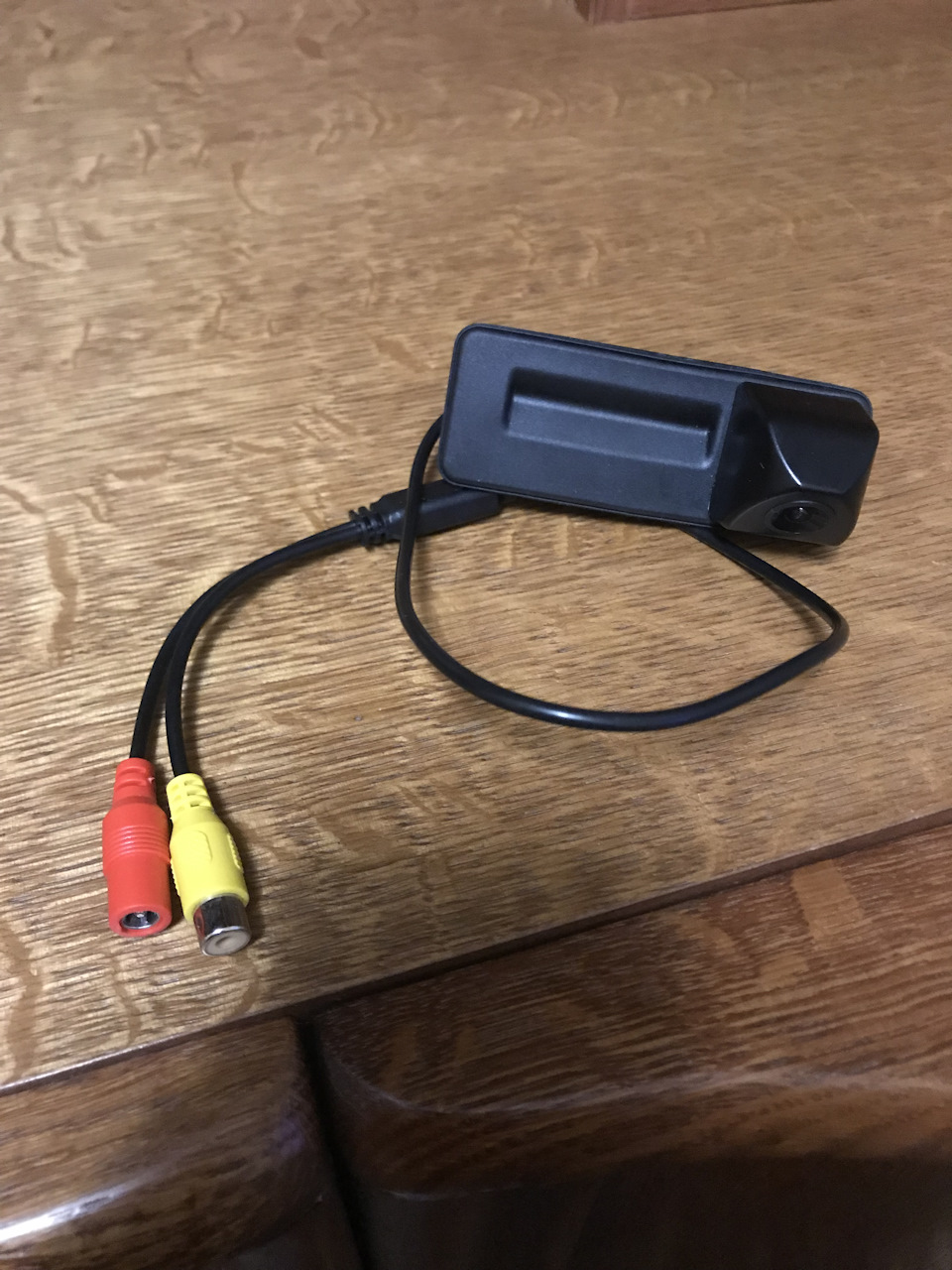

1. Камеру выхватил на Али, по скидке, за 860 рублей (aliexpress.ru/item/325686…042311.0.0.264d33edKz5sOJ) . В комплекте были сама камера и 5м желтого провода (хватило с лихвой). Красный, должно было быть 5м как и жёлтого, но почему то, зажопил раскосый – не положил. Ещё было пару проводов – чёрный и красный, где-то по 1 метру оба, которые так и не использовались.

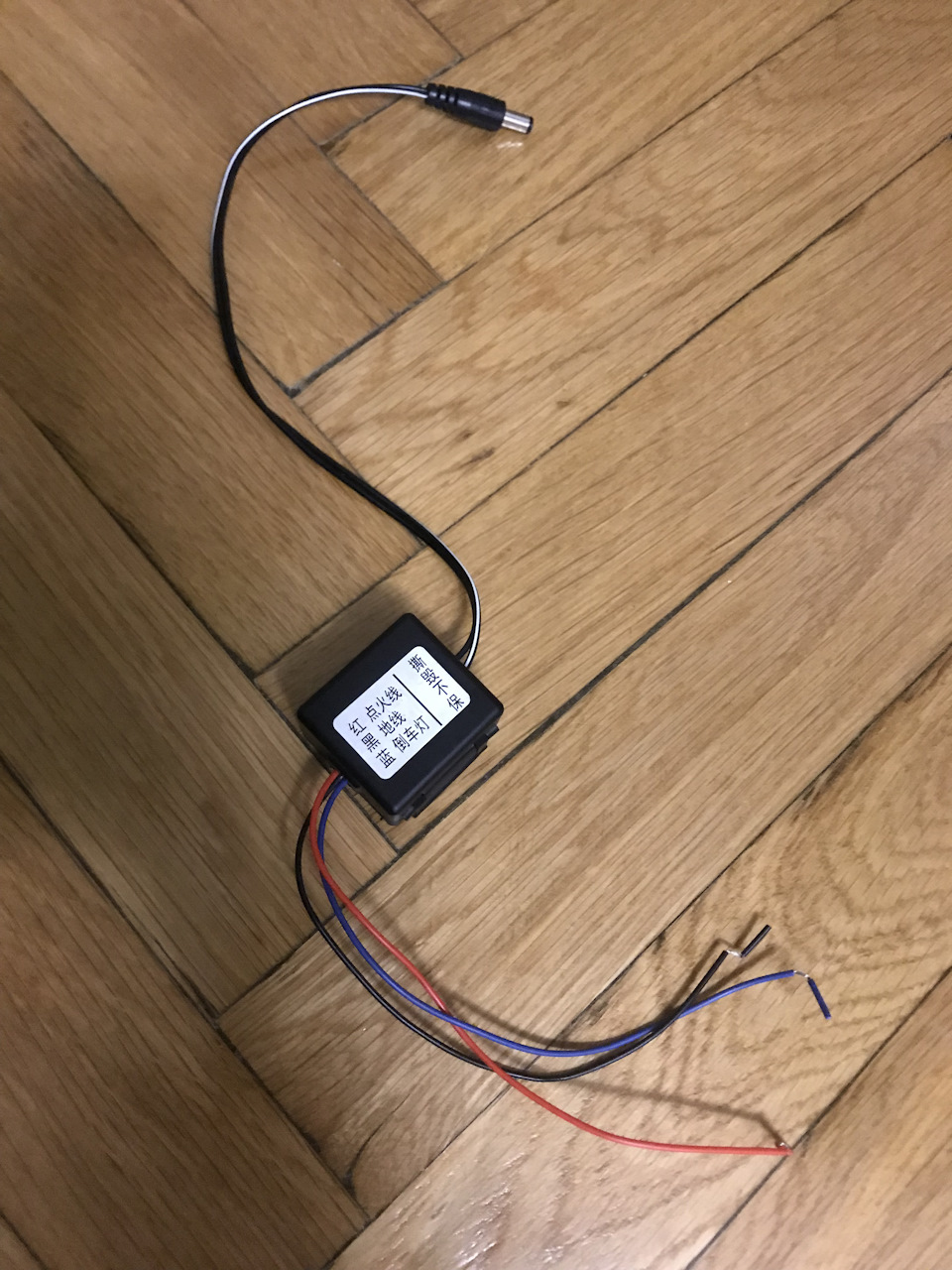

2. В моём случае, именно с моей моделью ГУ, как пояснил продавец магнитолы, для правильной работы камеры, требовалось, так называемое реле задержки времени, которое я купил сразу, при покупке самого ГУ – 300 рублей.

3. Переходник с тюльпана на «ваговский», который втыкается в зад ГУ – 100 рублей. Куплен вместе с магнитолой.
4. 5 метров обычного провода (на практике, можно было бы спокойно брать и 4, его хватает с лихвой). Порядка 200 рублей.
5. Торкс т20, лежит в пенопластовом ведре вместе с запаской. Плоская и крестовая отвертка.
6. Пластиковый инструмент для протягивания кабеля, отгибания салонного пластика и выдёргивания пластиковых пистонов, удерживающих карпет.
7. Зонд для протяжки кабеля (можно, как я, использовать тонкую прочную проволоку).
8. Руки кучерявые – пара, и голова, ничего не понимающая в электрике, но способная соединить красненький с красненьким, жёлтенький и с жёлтеньким=).
Процесс установки, как всегда, описывать детально – не вижу смысла, т.к. есть более ёмкие и познавательные статьи (www.drive2.ru/l/7709036/, www.drive2.ru/l/7736445/) и видео на ютубе по проделыванию данных доработок. Очень кратко опишу сам процесс, заострю внимание лишь тех трудностях, с которыми мне пришлось столкнуться:
Я начал непосредственно с установки самой камеры. Можно начинать и со стороны магнитолы, это отнюдь не принципиально. Снимаем обшивку 5-ой двери: Торксом т20 откручиваем один винт, который находиться под хоботообразной резиновой ручкой закрывания 5-ой двери. Так же, по периметру обивки расположено много пистонов, которые легко вынимаются, даже без спец инструмента, который нам, всё же, попозже пригодиться. Тоже самое проделываем и с пистонами, удерживающими карпет по периметру той фары, к проводу заднего хода которой, мы будем подключать нашу камеру (в моём случае, это левая фара, там же, где и установлен блок парктроников). Для удобства, заднюю фару нужно демонтировать. Вынимается стандартная кнопка открывания багажника легко, без напрягов. Вместо неё вставляем кнопку с камерой. Тоже, зашла на ура. Встречал в некоторых отчетах, что кому-то, что-то нужно было подпиливать и дорабатывать (обрезать лишний пластик на самой кнопке с камерой), но мне, видимо – повезло, встала как родная. Не болтается, сидит хорошо.
После этого, где то недалеко, от камеры, так, что бы дотянулся провод, нам нужно закрепить реле задержки времени. Я нашел очень удобное место, на ребре жёсткости, рядом с кузовным болтом. Само реле, крепиться на 3м скотч, который идёт в комплекте.

Читать еще:  Что лучше выбрать парктроник или камеру заднего вида для автомобиля

Из камеры идут два провода — красный (его втыкаем в единственный разъем, который есть в реле) а желтый нужно тянуть до магнитолы. На обратной стороне реле, есть три провода (черный, красный и синий). Чёрный провод прикручиваем к кузовному болту (это будет «масса», он рядом с реле). Синий провод – тянем заранее купленным своим проводом до заднего фонаря (поскольку рисоеду с Али, оказалось накладно положить его в комплект поставки камеры). Что делать с красным – я не разобрался, я так понял, это питание… возможно ошибаюсь, но куда и с чем его цеплять – рисковать не стал, по причине, которую опишу позже.
Кстати, во многих отзывах пишут, что провода, которые идут в комплекте с камерой – ненадёжные и их неминуемо надо выкидывать. Забегая наперёд, скажу, что может мне, опять же – повезло, но тьфу-тьфу камера стоит уже год и полёт нормальный. Ничего необычного с ними не делал, просто аккуратно прижимал к рёбрам жесткости 5-ой двери обычными пластиковыми хомутами и всё.

Конечно, самое сладкое — это протяжка кабеля. Нам нужно протянуть два кабеля по пятой двери, от нашего пресловутого реле, потом увести максимально в бок (в ту сторону, к которой будет подключена камера) и дальше вверх, по направлению к близлежащей гофре. Со стороны заднего фонаря, проход найти, в принципе не сложно, нужно при помощи зонда (или металлический проволоки), просто вести кабель максимально прижимаясь к внешнему краю двери. Дальше опишу то, что отняло у меня около часа времени. Я, по тому же принципу (вести кабель вдоль внешней края двери) пытался провести кабель вдоль стекла, однако, в районе середины, где расположена «резиновая петелька», что то отчаянно мешало мне продвинуться вверх. И так этот провод теребонькал, и эдак… Тьфу ты. В общем, я решил разрезать кабель у самого «тюльпана», для того, что бы сделать тот конец, который я пихал – тонким, по сравнению с набалдашником «тюльпаном», который был изначально. Отрезал попытался провести так как и все прошлые разы – балалайку(… я уже было отчаялся, как вдруг в один прекрасный раз, когда провод был в максимально высокой точке возле «резиновой петельки» — он выпал с внутренней стороны! О ЧУДО! Я допёр, что эту «резиновую петельку» нужно огибать проводом с внутренней стороны, и когда так было сделано (я довел провод до гофры) и решив подтянуть провод – он провалился куда ему нужно было с внутренней стороны «резиновой петельки».

Далее – гофра. Ёп её. Процесс описать сложно, задача просто – впихнуть. Как только с этой задачей справились – протяжка кабеля по салону. Масса, которую закрепили штатным болтом на багажнике — уже есть, провод питания камеры (синий) ведём и подключаем к заднему фонарю (на скрутке подключения фонаря — чёрно-синий провод).

Жёлтый провод – его нужно подвести к магнитоле. Я вёл по низу, лишь только потому, что я уже там всё разбирал и знаю какое необходимо усилие, для того, что бы безвредно разобрать пластик. Подвел к магнитоле, вставил «тюльпан» в переходник и подключил к магнитоле.

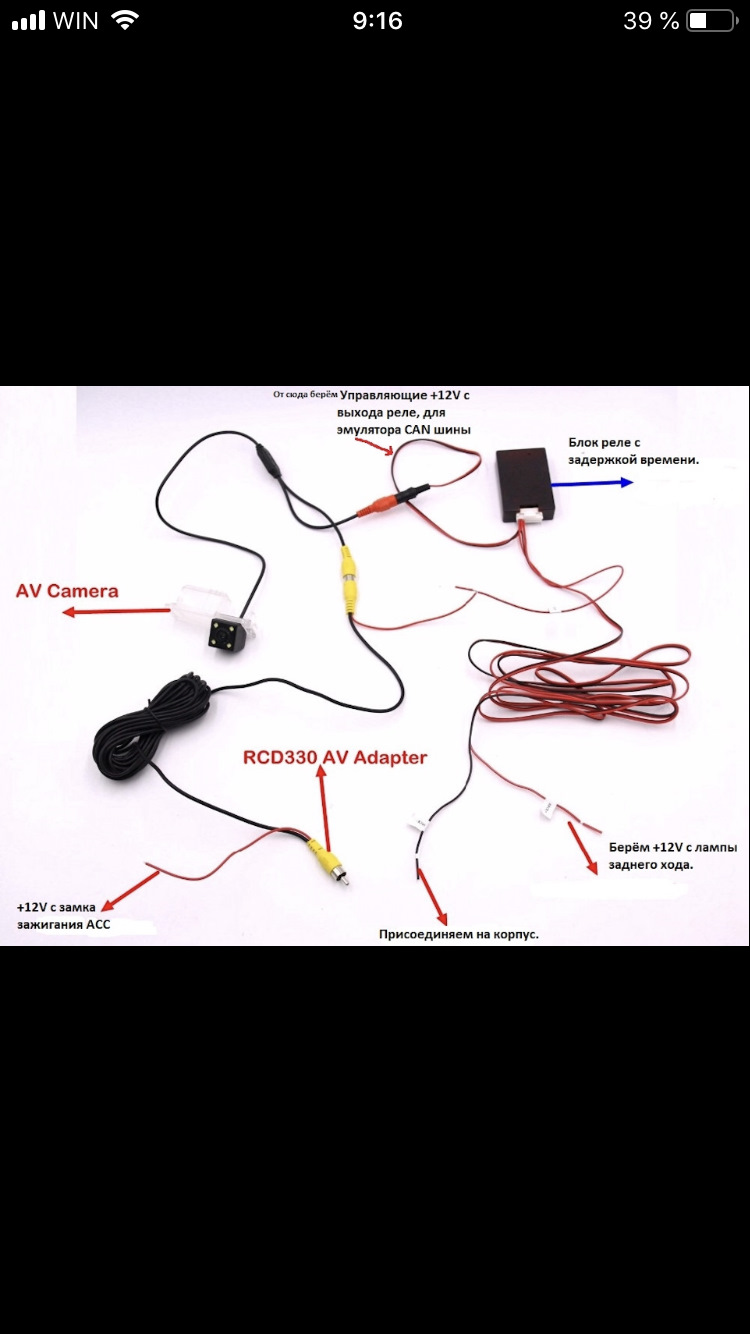

Я знал, что так как я подключил, камера не заработает, ни при каких условиях, поскольку без внимания остался красный провод, идущий из реле. Что с ним делать, я не знал, потому что не успел изучить инфу.

Поэтому, без особых разочарований, с разобранным салоном, я приехал к электрику. Подробно, как смог, рассказал ему всю проделанную работу. Он ответил, что всё правильно, но дело в том красном проводе который торчит из реле. Уже смеркалось и после всей проделанной работы, не было ни желания, ни сил во всё это вникать и ещё раз перебирать. В общем, провести у этого электрика один дополнительный провод и закодить камеру Васей мне обошлось всего в 1000 рублей и 30 минут времени. Собираю в обратной последовательности обшивку, еду тестить – всё отлично работает!

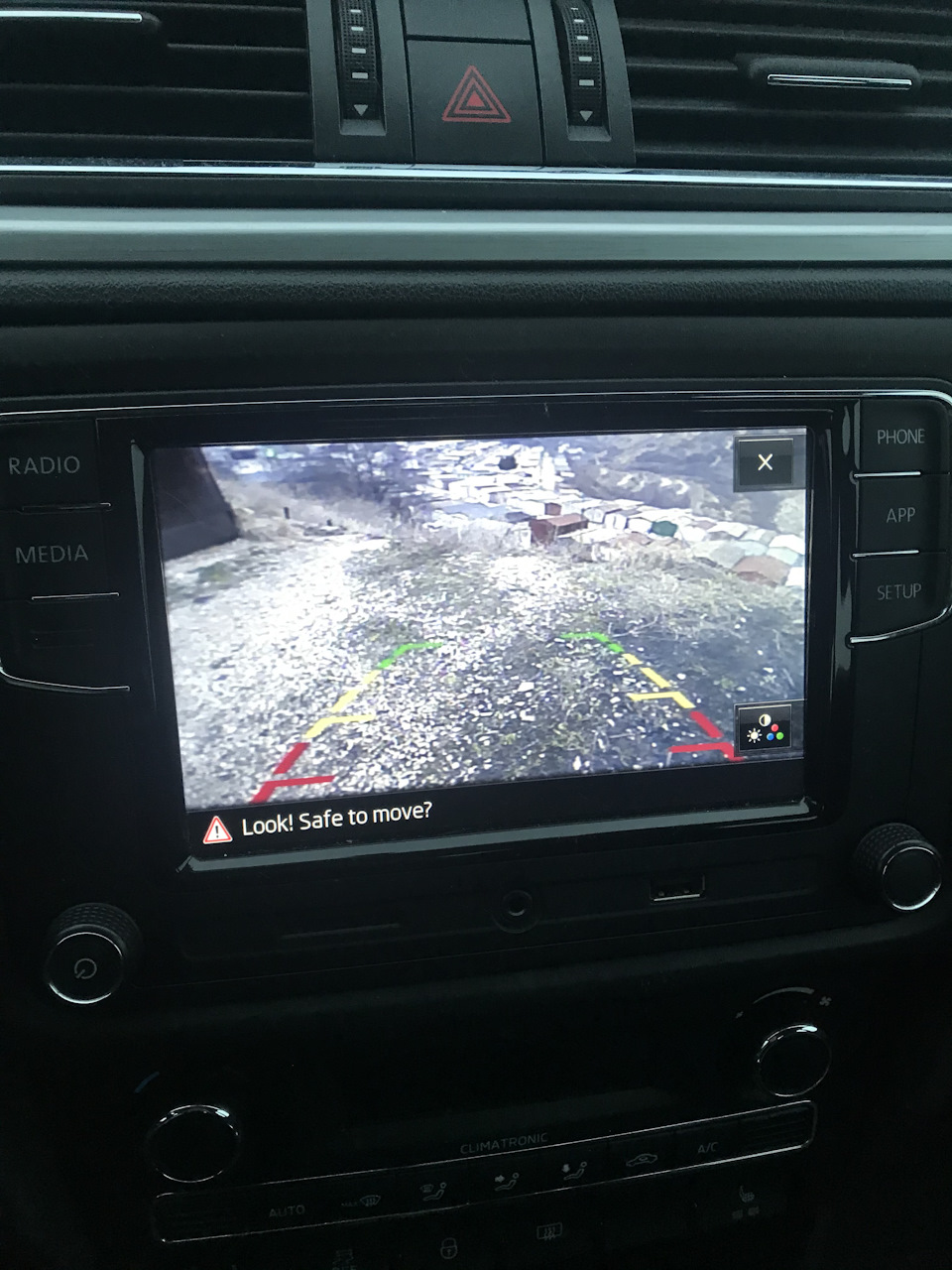

Теперь парковка задом происходит спокойно, без лишних телодвижений.
Да, признаться, небольшой осадочек остался, от того, что не сделал САМ всю процедуру от начала и до конца… А с другой стороны – хрен с ним, вышло и так неплохо.
Пара слов про условные «минусы» этой камеры, по сравнению с оригиналом:
1. Качество картинки, конечно, не такое как на оригинале. В понятном сравнении, оригинал – FullHD, мой аналог – 800х600.
2. Угол обзора меньше.
3. Угол установки «глаза камеры не регулируется. Слегка завален вниз, хотелось бы, что бы камера смотрела чуть повыше.
4. Статичная проекция. Линии не двигаются.
Может ещё какие есть…

Мои мысли по поводу «минусов»:
Муравьёв на асфальте через камеру рассматривать не собираюсь. Дерево, столб, стену, пешехода, всё что может помешать парковке – отчетливо видно. На проекцию не ориентируюсь, поскольку помогают парктроники и боковые зеркала.

Вывод следующий:
Если у Вас есть магнитола, поддерживающая камеру – надо обязательно брать и устанавливать. Это очень удобная и полезная штука, особенно в паре с парктроником. Если посчитать все расходы по установке камеры (860 камера по акции + 300 реле + 100 переходник + 200 провода + 1000 работа электрика), то получаем очень удобную опцию за вполне себе вменяемые деньги – 2460 рублей и день «потраченного» времени (хотя этот пункт, полагаю, что многим из вас придётся даже по душе). Визуально, аналог не отличишь от оригинала, изображение на ГУ отображается, ничего не рябит и не моргает (можно регулировать яркость, контрастность и ещё что-то, в стандартных настройках меня всё устраивает). Реле задержки времени работает, после выключения “R” ещё 10 секунд камера показывает изображение.
Если считать вместе с доустановленным китайским парктроником, то ещё + 1000 рублей и день времени.

Таким образом, получается, что я вполне неплохо снабдил своё авто ассистентами парковки, без особого колхоза, за 3500 рублей. Это ГОРАЗДО дешевле, чем у диллера; порядком дешевле, чем на любом стороннем СТО; дешевле, чем один раз покрасить задний поцарапанный бампер; приятнее и отрадней, чем кусать локти при поцарапанном бампере; быстрее и не менее эффективно, чем долго и муторно выцеплять за хорошую цену оригинальные БУ компоненты на авито/юле/драйве и т.п.

Подключение камеры заднего вида к магнитоле своими руками

  1. Возможные варианты монтажа
  2. Куда и к чему
  3. Электронный этап установки
  4. Варианты подключения

Приветствую всех! Настало время поговорить про подключение камеры заднего вида к магнитоле. Многие из вас согласятся, что камера является отличным способом в условиях тесного города и узкой парковки безопасности и легко припарковаться.

Не могу сказать, что у подобных устройств невероятно сложная схема подключения. Все реально сделать своими руками, и даже поставить сразу 2 камеры, подключив их к головному устройству или обеспечив возможность передачи картинки на другой экран.

Возможные варианты монтажа

Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь . А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.

При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:

  • Рено Дастер;
  • Лада Калина и к ее ММС 2190 (штатная аудиосистема);
  • Лада Гранта (в комплектации используется та же ММС 2190);
  • Тойота Авенсис;
  • Фольксваген Тигуан;
  • Форд Фокус;
  • Фольксваген Поло седан;
  • Шкода Рапид;
  • Шкода Октавия;
  • БМВ Е39 и пр.
Читать еще:  Установка штатных передних и задних парктроников на Renault Duster своими руками

Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.

По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:

    Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;

Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее. Хотя у каждого свои предпочтения.

Куда и к чему

Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.

Как и в случае с рамками для номера , шторками , веерными форсунками и антистатиком , о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.

Тут следует решить, куда и как вы будете монтировать оборудование.

Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:

  • к магнитоле;
  • к зеркалу;
  • к компьютеру;
  • к видеорегистратору;
  • к монитору видеосвязи;
  • к навигатору;
  • к планшету;
  • к штатной автомобильной мультимедиа.

Сами видите, что вариантов существует приличное множество.

Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.

Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:

  • К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
  • К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;
  • К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
  • К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.

Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.

Электронный этап установки

Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.

Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:

  • провода не должны перетираться;
  • не допускайте, чтобы проводка свободно болталась;
  • для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
  • если можете, закрепите проводку с помощью стяжек;
  • стяжки лучше использовать в области штатных жгутов с проводкой;
  • фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
  • по мере необходимости используйте герметик;
  • некоторые провода можно приклеивать к кузову и разным поверхностям;
  • прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Чтобы система нормально работала, вам понадобится:

  • Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
  • Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Варианты подключения

Чтобы обеспечить связь между монитором и КЗВ, можно применить беспроводной метод. Но тут придется взять дополнительный модуль. Его питание подводится к лампе от заднего хода авто, а уже через модуль поступает на КЗВ.

Второй модуль подключают непосредственно к питанию самого монитора. Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Он не подойдет и для тех случаев, когда требуется использовать провода возбуждения.

Более распространенная и классическая схема выглядит иначе:

  • питание камеры подводится к осветителю заднего хода;
  • напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение;
  • тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи;
  • провода возбуждения подключают с выходом на аудиосистеме (часто маркируется Reverse).

Вы можете сами узнать, требуется ли в вашем случае провод возбуждения, просто заглянув в техническую документацию к магнитоле.

По сути, на этом установку можно считать оконченной.

Установка и подключение камеры заднего вида на Skoda Rapid

Автомобиль Skoda Rapid. Связка 1.6MPI+6АКПП.

Клиент хочет комфортно парковать свой автомобиль Skoda Rapid. В машине достаточно высокая задняя полка, которая скрывает обзор и образует мёртвую зону при парковке задним ходом.

Фото-1: открываем багажник и снимаем внутреннюю обшивку, все элементы держатся пластиковым крепежём.

Нет ничего проще! Устанавливаем парктроник! Но есть одно ограничение, автомобиль владельца в лизинге и сверлить в нём ничего нельзя, т.к. машина будет возвращаться компании. Пожелания были, чтобы картинка с камеры была по центру, сохранилась подсветка номера и всё было не заметно.

Поискав решения, была найдена камера заднего вида, устанавливаемая штатно, в замен ручки открывания багажника, но сохраняя функции открывания багажника.

Картинку с камеры решили выводить на отдельный монитор, т.к. штатная магнитола не имеет экрана. Рассматривали вариант зеркало заднего вида со встроенным монитором, но из-за зеркального покрытия отказались: лохо видно, блики, лишниие отражения, в картинку приходится сильно встматриваться.

Фото-2: вынимаем гофру с крышки. Сюда нам придётся протянуть кабель через стойку задней крышки. Пластиковая защелка держится очень крепко.

Фото-3: вот она, старая ручка, которую мы вынимаем и установим новую с камерой.

Фото-4: на стойке крючок для задней полки и соединение для обогрева заднего стекла.

Фото-5: вынимаем аккуратно не сломав контакт обогрева.

Фото-6, Фото-7: вынимаем потолочную пассажирскую ручку. Для вывода кабеля, придётся залезать под потолок, чтобы его не поломать снимаем ручку.

Фото-8, Фото-9: снимаем три панели левой части арки, крепёж на торекс винтах. Тут же подключаемся к проводке, всё изолируем и закрепляем.

Фото-10: у левой передней стойки устанавливаем монитор, для прокладки кабеля снимаем обшивку. Салон белый, работать необходимо в чистых белых ХБ перчатках.

Фото-11: снимаем левую крышку на консоли, аккуратно поддев пластиковым съёмником. Прокладываем провода. Через весь салон провод видеосигнала не протягивался, использовались беспроводные модули. Спустя две недели, беспроводные модули, через раз, не часто, стали давать помехи на изображение. Клиент попросил подключить без модулей. Эту работу мы сделали бесплатно. Протянули видео кабель по левой стороне салона, под пластиковой обшивкой.

Фото-12: установленная камера, снять защитную плёнку предоставили владельцу авто.

Фото-13: сам монитор и картинка с камеры. Клиент доволен результатом

Установка камеры заднего вида в Skoda Rapid (Шкода Рапид)

Установка камеры заднего вида Skoda Rapid (Шкода Рапид) значительно облегчает парковку.

При включении задней передачи на экране штатного головного устройства, зеркала заднего вида с монитором или на дополнительном мониторе, автоматически переключатся изображение с камеры заднего вида.

Штатные камеры заднего вида оснащены матрицей высокого разрешения с широким углом обзора 170°, и позволяют видеть препятствия в темное время суток при минимальной освещенности фонарей заднего хода.

Дополнительно к камере заднего вида подключается видеопарктроник с отображением расстояния до препятствия на экране.

Штатные камеры заднего вида

Штатные камеры заднего вида для Skoda Rapid (Шкода Рапид) с изображение высокой чёткости и высоким разрешением.

Читать еще:  Как установить и подключить камеру заднего вида к планшету на Android

Камера оснащена матрицей с широким угол обзора 170°.

Штатные камеры заднего вида позволяет видеть препятствия в темное время суток при минимальной освещенности. Дополнительное освещение обеспечивают фонари заднего хода.

Камеры заднего вида защищена от пыли и воды.

Видеопарктроники

К штатным камерам заднего вида для Skoda Rapid (Шкода Рапид) подключается видеопартктроник с выходом на экран расстояния до объекта.

Камеры переднего и заднего вида

При наличии у монитора только одного видео входа устанавливается видео сплиттер для коммутации камеры переднего и заднего вида. В момент парковки камеры переключаются автоматически.

Установка камеры заднего вида

Камеры заднего вида устанавливаются в замен подсветки номерного знака или ручки откатывания багажника сохраняя её. Подключаются к штатной магнитолам (ШГУ штатным головным устройствам), зеркалу заднего вида с монитором или дополнительному монитору.

SKODA Rapid Spaceback Club Ukraine

Украинский Клуб Шкода Рапид Спейсбэк форум

  • Форумы
    • Список форумов
    • Активные темы
    • Непрочитанные темы
    • Поиск в форумах
  • Пользователи
    • Наша команда
  • Информация
    • FAQ
    • Правила форума
    • Автолинейки
  • Вход
  • Регистрация

Камера заднего вида в Шкоду Рапид

  • Версия для печати

Описание: Свет, звук, автоэлектроника, системы безопасности Skoda Rapid
Модератор: Модераторы

  • 2

smilesnemo » 22.05.2014, 12:04

Sponsor

dallasdp » 22.05.2014, 12:59

А какое головное устройство стоит? Или картинку предполагается выводить не на ГУ?

Rapidmen » 22.05.2014, 13:17

Didie » 22.05.2014, 15:05

maks » 22.05.2014, 15:12

dallasdp » 22.05.2014, 17:14

  • 1

aleks » 22.05.2014, 21:38

Sponsor

Didie » 23.05.2014, 07:56

vaymut » 23.05.2014, 08:28

Deavy » 23.05.2014, 09:02

samer » 23.05.2014, 12:22

Sponsor

aleks » 23.05.2014, 15:16

smilesnemo » 23.05.2014, 18:48

samer » 23.05.2014, 22:53

Deavy » 24.05.2014, 11:11

samer , я неоднократно слышал, что зеркало + видеорегистратор снимает очень плохо, поэтому отдельный видеорегистратор в этом случае лучше. Или ты нашёл нормальную модель? Я вот себе всё тоже никак видеорегистратор не выберу.

А вот зеркало с экраном, на который можно камеру заднего вида вывести — это клёвая идея, на мой взгляд. Как альтернатива до покупки Коламбуса (к андроидам у меня патологическая неприязнь и брезгливость) и камеры заднего вида — так точно.

samer » 26.05.2014, 09:50

aleks » 26.05.2014, 22:01

samer » 27.05.2014, 14:41

aleks » 27.05.2014, 16:02

  • 1

cs3a » 24.12.2014, 20:05

Тема: «BOLERO» подключение камеры заднего вида

Опции темы
  • Версия для печати
  • Поиск по теме
    Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид
  • «BOLERO» подключение камеры заднего вида

    «BOLERO» подключение камеры заднего вида, подходит ли камера родная от А5 которая устанавливается вместо подсветки номера или может кто смог подключить другую и каким образом? И попутно вопрос к BOLERO блютуз штатный кто нибудь подключал и где заказывал, но нужен именно который управляется с магнитолы, а не выносной который продаётся как доп.аксессуар?

    Последний раз редактировалось alexiv; 19.06.2016 в 06:42 .

    Не получилось говоришь? 🙂
    А это что тогда?

    P.S. Фотка не моя, я просто разместил объяву. (с)

    На фото в открытом бардачке торчит какой то девайс и я не уверен, что камера на прямую подключена к болеро (возможно через специальный интерфейс усановленный в бардачке). Если можно подключить напрямую расскажите как. Я давно ищу инфу и пока не смог найти ничего. Только нашел, что вывели на Коламбус и один человек написал, что тагже пробовал вывести на болеро изображение и у него не получилось.

    Вот еще человек отписался, что все работает. Настолько все банально и просто, что просто некуда проще. http://autoprogs.ru/diagnostika-vag-. /index493.html
    Только вот загадка, у одного парктронник прозрачный, у другого нет.
    Ps у самого валера без блютуса, и соответственно ничего не работает

    Жаль что у меня нет ни васи диагноста ни блю туза придется наверное камеру с монитором брать. Но пока подожду, спрошу на сервисе про камеру, скоро еду масло менять.

    отгадка. рамка убирается через пять секунд после включения задней, если не мельтишить руками перед монитором. П.С. фото верхнее мое )

    Если бы все было так просто. Не убирается рамка и не становится прозрачным допэкранчик с парктрониками у меня на Коламбусе. Я выкладывал фотки. У другого человека тоже на Коламбусе — все нормально. Наверное, дело в прошивке (вернее, в скинах, которые в прошивке).

    Может я чего то не знаю, но в доп опциях идет камера заднего вида, сначала расстроился что в конфигураторе нет, но он кривой как оказалось. Почему бы у дилера не поставить? Или ценник не гуманный?;)

    Последний раз редактировалось kern86; 12.08.2014 в 08:19 .

    господа, если я правильно понял — решение найдено?
    у меня 10й пакет (валера с блюпупом и автопарковщик) какую камеру нужно купить? (может ссыль на ебей дадите) и кто сможет помочь с установкой и кодировкой? сделаем фотоотчёт для одноклубников.

    Инструкция по активации и подключению камеры заднего вида к Болеро, Коламбусу и Амудсену. Так же во многом касается Swing 2.

    Не на всех Болеро камера заработает. Поищите в теме информацию — подходит ли ваш Болеро или нет.

    Программная подготовка магнитолы (активация камеры):

    Диагностическим «шнурком» в блоке 5f необходимо активировать в кодировании в 19-м байте 4-й бит.

    В случае активации программой VCDS выглядеть будет вот так:

    . Изменение настроек в блоке 5f программой VCDS/»Вася диагност» может иметь различные непредсказуемые, но, как правило, стабильно негативные последствия, выражающиеся в пропадание некоторых штатных функций магнитолы в ЛУЧШЕМ случае.
    А может не иметь.
    Но может и иметь.
    Если вы не понимаете, о чём я выше предупреждаю, то рекомендую или отказаться от затеи самостоятельной активации, или потратить время на изучение вопроса, дабы понимать тяжесть возможных последствий и методы их решения, прежде чем лезть в этот блок «китайским шнурком» или «васей».

    После активации надо перезагрузить магнитолу, чтобы настройка применилась. Не выключить кнопкой и тут же включить, а нажать на кнопку включения долго и удерживать её. Или просто поставить машину на сигналку на 10-15 минут, так сказать, для верности.

    Проверить, что кодировка заработала, включив задний ход и увидев вот это на экране (или что-то похожее, в зависимости магнитолы и её версии прошивки):

    Если всё так — продолжаем.

    Какую камеру можно подключить:

    Тут всё просто.
    Изображение появится от любой композитной камеры стандарта NTSC.
    А все остальные вопросы (разрешение, наличие или отсутствие парковочных линий, подсветка, способ крепления). тут уж каждый сам для себя решает.


    Физическое подключение камеры к магнитоле:

    Надеюсь, все читающие знают, что сама магнитола Болеро/Коламбус/Амудсен находится в бардачке. А экран на центральной консоли — это просто экран.
    Для снятия магнитолы понадобятся съёмники пластиковые, которые можно заказать на Алиэкспрессе, на Ибее и ждать их пару-тройку недель, или может быть купить где-нибудь ещё.
    Или решить «вопрос» на месте — быстро и эффективно:

    Делаем раз:

    Это мы открыли бардачок и приготовились 🙂

    Делаем два:

    Это мы полузакрыли бардачок, чтобы задняя его стенка не мешала пальцам найти нижнюю плоскость магнитолы, которая начинается сразу же после того, как заканчивается пластиковая «крыша» бардачка.

    Делаем три:
    Находим прорези на лицевой части магнитолы в нижних левом и правом углах, и отщёлкиваем зажимы, которые не позволяют магнитоле вывалиться, и одновременно с этим, пальцами, которые у нас просунуты за бардачок, пытаемся выдавить магнитолу наружу.
    Вот видео с принципом работы этих зажимов:

    Если накаченность и объём пальцев и руки в целом не позволяет выполнять манёвр Просовывание, тогда снимаем бардачок (на форуме где-то описано как это сделать, если на месте не разберётесь).

    Итак, вынимаем магнитолу. Длины проводов, подключённых к ней, достаточно чтобы это сделать.
    Отщёлкиваем «самый большой разъём». Вот этот вот:

    Нас интересуют вот эти пины на магнитоле, которые «оголились» после снятия разъёма:

    К пину под номером 12 должна быть подключена «оплётка»/экран видеокабеля от камеры, к пину под номером 6 — центральная жила того же кабеля. Это самые крайние пины для синего разъёма.

    Вот официальная разблюдовка разъёмов и пинов магнитол, а так же схема подключения камеры (из Эльзы):


    Питания для камеры для её тестового запуска можно взять из прикуривателя.

    Получается как-то вот так:


    Существующие глюки (может быть буду дополнять, если мне укажут на них, или я сам их вычитаю):

    Дополнительный экранчик с парктрониками поверх видео с камеры заднего вида, не становится прозрачным (у меня как раз такое было; видео чуть выше). Это говорит о том, что прошивка магнитолы не имеет правильных скинов для отображения парктроников при активной камере. Обновление ПО магнитолы на более новое решает проблему!

    Последний раз редактировалось namelezz; 12.04.2016 в 16:14 . Причина: актуализация информации

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
