Подключение камеры заднего вида на Volkswagen Polo Sedan своими руками

Установка камеры заднего вида на фольксваген поло седан

Немного пообщавшись, было решено покупать проводку в данном месте, а камеру в vk. Но по причине того, что в тот момент ее в наличии не было, а хотелось сделать все здесь и сейчас, то купил ее у anders55 с доставкой через ПЭК. Покупать через экзист нет смысла, так как стоимость неоправданно высокая. Но на всякий случай номера деталей 6RF — ручка двери с вырезом под камеру около рублей 6RF — камера, поставляется вместе с проводкой около рублей У меня ушло за камеру все продают сразу с ручкойза проводку и около рублей на транспортные расходы.

Ручка двери на машинах до лета установка камеры заднего вида на фольксваген поло может быть меньшего размера Схема подключения выглядит так, каждый, может реализовывать ее так, как удобнее, но на мой взгляд удобнее тот вариант, что описан ниже УстановкаРасскажу достаточно коротко, заостряя внимание только на важных вещах.

Подключение камеры заднего вида на Volkswagen Polo Sedan своими руками

Изначально я хотел протягивать все до ГУ, и там подключать, но абсолютно все мне сказали, что это невозможно, и надо выводы делать в других местах. Ок, поверим, я все таки не электрик.

Уже в процессе, когда проводка была распутана и разложена каждая по своему направлению, решил делать все по-своему. Дома необходимо к проводке подключить синий разъем quadlock 3B7 A.

Я его снял из переходника, что шел в комплекте с RCD plus. Перемещаемся в теплый гараж. Красный «плюс» — Черно-синий фонарь Припаиваем!

Протягиваем провод к монитору для испытания. Монитор подключил к прикуривателю, был лишний штекер.

Все работает как часики, при включении задней, включается монитор. Изолируем провода матерчатой лентой. Установка завершена.

Установка камеры заднего вида на фольксваген поло седан

Если все контакты подключены строго в соответствии с рекомендациями, картинка будет цветной, в противном случае черно-белая. Необходимо пересматривать соединения электрической проводки. Дефект не устранился — возможно, брак при изготовлении камеры заднего вида. Работу камеры переднего вида реализовал через таймер, который собрал на 40 сек.

Установка камеры переднего вида в значок Volkswagen Polo Sedan.

И сама выключается. Схемой предусмотрено и принудительное отключение, но для этого нужно подобрать специальную кнопку, по типу качелей. Пока поставил приоровскую кнопку, убрав из нее пружинку и сделав её не фиксируемой.

Но, есть задумка по её модернизации, на будущее. Для начала снимаем обшивку с крышки багажника, она держится на двух саморезах и клипсах. Далее вытаскиваем плафон подсветки номера и отсоединяем его, на его месте будет камера. Подключаем подсветку номера на камере я установка камеры заднего вида на фольксваген поло стал отрезать штекер, а просто подцепился к проводке недалеко от. При проведении рассматриваемой работы часто проводится установка парктроника, для чего проводится прокладка дополнительной проводки.

На Поло систему установить можно при использовании: Видеокабель длиной около 7 м. Провод для подачи сигнала со штатного провода на задний ход. Коннектор Scotch-Lock, требуемый для подключения устройства. Изолента для обеспечения защиты всех соединений и кабелей. Инструмент, используемый для демонтажа обшивки. Хомуты и защитная гофра. Подключение предусматривает демонтаж обшивки, вероятность повреждения клипс большая, поэтому потребуются дополнительные крепежные элементы.

Устанавливать устройство рекомендуется по нижеприведенной инструкции:

Установка камеры заднего вида на Volkswagen Polo

Базовые версии Фольксваген Поло седан по умолчанию не оснащены камерами заднего вида. В моделях максимальной сборки устанавливается парктроник. Несмотря на преимущества последнего, он уступает камере по стоимости, качеству отображения, точности измерения.

Владельцы автомобильной марки, у которой отсутствуют оба варианта гаджетов, самостоятельно устанавливают их для повышения безопасности и управления.

Модернизировать автомобиль Поло седан можно своими силами, при наличии минимальных навыков в обслуживании. Не уверены в своих силах или нет свободного времени – воспользуйтесь услугами сертифицированных СТО.

Краткие сведения

Для установки годится камера заднего вида, как специализированная (оригинальная), так и аналоги для марок Ауди, Опель, универсального типа. Средняя стоимость заменителей составляет 1500 рублей, оригиналы в два раза дороже. Причина очевидна. Например: плотность прилегания, в аналоге чувствуется небольшой люфт. Избавиться от него можно установкой дополнительной прокладки.

Установка на штатное место подсветки номерного знака, а точнее на один из габаритов. Допускается монтаж двух камер, но в этом нет никакой целесообразности.

Если позволяет бюджет, приобретите беспроводной вариант КЗВ (камеры заднего вида). Главный «плюс» в отсутствии электрической проводки, которую нужно прокладывать по всему салону, в буквальном смысле слова. Удовольствие не дешёвое. Стоимость от 3000 руб. за качественный экземпляр. Аналоги на 700 рублей дешевле.

Подготовительный этап

  • видеокабель RCA длиной в 5 — 6 метров. В оригинальной продукции кабель имеет длину в 5.0 метров, чего достаточно для качественной установки. Аналоги оснащены проводом длиной в 2.5 метра, чего априори недостаточно для подключения. Необходимо докупать;
  • коннектор Scotch-Lock;
  • изоляция;
  • набор автомобильных инструментов;
  • гофрорукав;
  • гибкие хомуты;
  • 10 – 15 пластиковых клип, так как штатные очень хрупкие и нередко лопаются.

Алгоритм установки

  • Volkswagen Polo находится в транспортном положении, крышка багажника широко открыта, доступ к салону обеспечен, без препятствий;
  • прокладываем кабель по правой стороне. Нет никакой разницы, можно с левой;
  • в багажном отсеке демонтируем пластиковые накладки, обшивку, шумоизоляцию;
  • в салоне: поддеваем отвёрткой клипсы накладок, порогов, извлекаем их. Образуется некий тоннель от задней стойки к переднему отсеку;
  • с крышки багажника извлекаем левый (правый) габарит подсветки номерного знака, снимаем контакты;
  • к клеммам новой камеры подключаем контакты, устанавливаем на штатное место. При наличии незначительного люфта – подмащиваем резиновый уплотнитель. Параллельно осматриваем целостность и работоспособность лампы освещения, при неисправности заменяем новой;
  • контакты подключаем следующим образом: штатные разъёмы и отдельно выводим видеокабель, который подключится к аудиосистеме салона;
  • видеокабель укладываем в гофрорукав во избежание замыкания на «массу» при повреждении изоляционного слоя;

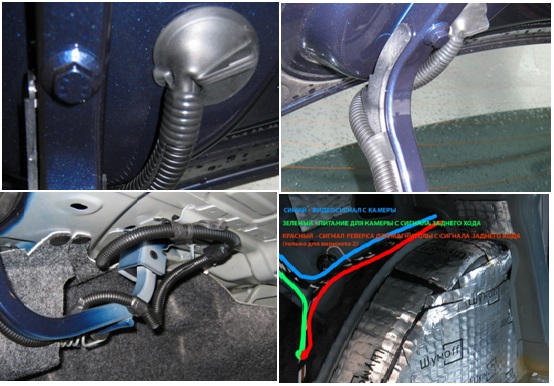

  • выводим кабель на тыльную часть крышки багажника, опускаем на дно, под коврик шумоизоляции, заводим в салон;

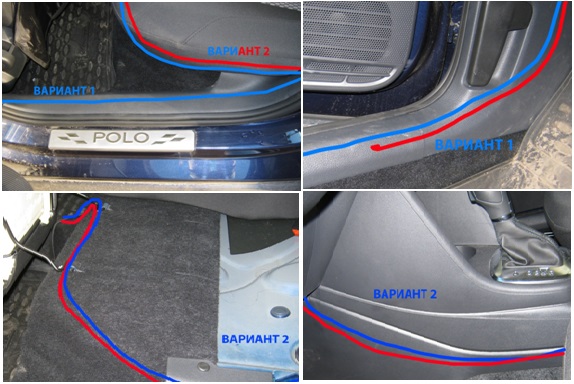

  • проводим по правой стороне, внутри порога непосредственно к торпеде;
  • извлекаем монитор аудиосистемы, отсоединяем контакты. Штекер видеокабеля имеет разъём 3.5 мм. В моделях Volkswagen Polo их два: по одному спереди и сзади. В некоторых модификациях камер заднего вида CAN – шина, контакты под разъём также с тыльной стороны;
  • подключаем, запускаем мотор, выжимаем сцепление, активируем заднюю передачу. Установка завершена. Готово.

Если все контакты подключены строго в соответствии с рекомендациями, картинка будет цветной, в противном случае черно-белая. Необходимо пересматривать соединения электрической проводки. Дефект не устранился – возможно, брак при изготовлении камеры заднего вида. При наличии чека рассматривать вопрос замены, возврата.

Ресурс эксплуатации

Срок использования оригинальной продукции составляет 24 месяца, аналоги от полугода до года. На длительность срока оказывает влияние условия эксплуатации, температурные режимы, вибрации, механические повреждения.

Для улучшения качества изображения картинки, периодически протирайте линзу камеры. Несмотря на то, что изделие обладаем влагоотталкивающими свойствами, ограничьте попадание воды в больших объёмах на поверхность.

При установке неоригинальных камер заднего вида на Volkswagen Polo штатные предохранители преждевременно перегорают из-за повышенной силы тока. Никакого вреда для системы электропитания автомобиля это не несёт, за исключением учащения замены предохранителей и незначительных затрат.

Подключение камеры заднего вида к магнитоле своими руками

  1. Возможные варианты монтажа
  2. Куда и к чему
  3. Электронный этап установки
  4. Варианты подключения

Приветствую всех! Настало время поговорить про подключение камеры заднего вида к магнитоле. Многие из вас согласятся, что камера является отличным способом в условиях тесного города и узкой парковки безопасности и легко припарковаться.

Не могу сказать, что у подобных устройств невероятно сложная схема подключения. Все реально сделать своими руками, и даже поставить сразу 2 камеры, подключив их к головному устройству или обеспечив возможность передачи картинки на другой экран.

Возможные варианты монтажа

Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь . А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.

При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:

  • Рено Дастер;
  • Лада Калина и к ее ММС 2190 (штатная аудиосистема);
  • Лада Гранта (в комплектации используется та же ММС 2190);
  • Тойота Авенсис;
  • Фольксваген Тигуан;
  • Форд Фокус;
  • Фольксваген Поло седан;
  • Шкода Рапид;
  • Шкода Октавия;
  • БМВ Е39 и пр.

Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.

По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:

    Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;

Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее. Хотя у каждого свои предпочтения.

Читать еще:  Как проверить датчик парктроника на работоспособность тестером (мультиметром)

Куда и к чему

Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.

Как и в случае с рамками для номера , шторками , веерными форсунками и антистатиком , о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.

Тут следует решить, куда и как вы будете монтировать оборудование.

Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:

  • к магнитоле;
  • к зеркалу;
  • к компьютеру;
  • к видеорегистратору;
  • к монитору видеосвязи;
  • к навигатору;
  • к планшету;
  • к штатной автомобильной мультимедиа.

Сами видите, что вариантов существует приличное множество.

Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.

Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:

  • К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
  • К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;
  • К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
  • К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.

Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.

Электронный этап установки

Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.

Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:

  • провода не должны перетираться;
  • не допускайте, чтобы проводка свободно болталась;
  • для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
  • если можете, закрепите проводку с помощью стяжек;
  • стяжки лучше использовать в области штатных жгутов с проводкой;
  • фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
  • по мере необходимости используйте герметик;
  • некоторые провода можно приклеивать к кузову и разным поверхностям;
  • прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Чтобы система нормально работала, вам понадобится:

  • Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
  • Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Варианты подключения

Чтобы обеспечить связь между монитором и КЗВ, можно применить беспроводной метод. Но тут придется взять дополнительный модуль. Его питание подводится к лампе от заднего хода авто, а уже через модуль поступает на КЗВ.

Второй модуль подключают непосредственно к питанию самого монитора. Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Он не подойдет и для тех случаев, когда требуется использовать провода возбуждения.

Более распространенная и классическая схема выглядит иначе:

  • питание камеры подводится к осветителю заднего хода;
  • напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение;
  • тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи;
  • провода возбуждения подключают с выходом на аудиосистеме (часто маркируется Reverse).

Вы можете сами узнать, требуется ли в вашем случае провод возбуждения, просто заглянув в техническую документацию к магнитоле.

По сути, на этом установку можно считать оконченной.

Установка камеры заднего вида в Volkswagen Polo (VW Фольксваген Поло)

Установка камеры заднего вида Volkswagen Polo (VW Фольксваген Поло) значительно облегчает парковку.

При включении задней передачи на экране штатного головного устройства, зеркала заднего вида с монитором или на дополнительном мониторе, автоматически переключатся изображение с камеры заднего вида.

Штатные камеры заднего вида оснащены матрицей высокого разрешения с широким углом обзора 170°, и позволяют видеть препятствия в темное время суток при минимальной освещенности фонарей заднего хода.

Дополнительно к камере заднего вида подключается видеопарктроник с отображением расстояния до препятствия на экране.

Штатные камеры заднего вида

Штатные камеры заднего вида для Volkswagen Polo (VW Фольксваген Поло) с изображение высокой чёткости и высоким разрешением.

Камера оснащена матрицей с широким угол обзора 170°.

Штатные камеры заднего вида позволяет видеть препятствия в темное время суток при минимальной освещенности. Дополнительное освещение обеспечивают фонари заднего хода.

Камеры заднего вида защищена от пыли и воды.

Видеопарктроники

К штатным камерам заднего вида для Volkswagen Polo (VW Фольксваген Поло) подключается видеопартктроник с выходом на экран расстояния до объекта.

Камеры переднего и заднего вида

При наличии у монитора только одного видео входа устанавливается видео сплиттер для коммутации камеры переднего и заднего вида. В момент парковки камеры переключаются автоматически.

Установка камеры заднего вида

Камеры заднего вида устанавливаются в замен подсветки номерного знака или ручки откатывания багажника сохраняя её. Подключаются к штатной магнитолам (ШГУ штатным головным устройствам), зеркалу заднего вида с монитором или дополнительному монитору.

  • Разделы
  • Последние темы
  • Правила
  • Загрузить
  • skp-studio
  • Автор темы —>
  • Не в сети
  • Представитель
  • Volkswagen polo sedan (Comfort AT)

И так приобрел китаянскую версию камеры, решил заняться установкой. Говорю сразу вроде ничего сложного, нужно только время и терпение)

В штатное место плафона подсведки номера становиться хорошо, но чуть болтается. Что оказалось не проблемой.

Теперь о главном, для установки нужно снять пластиковую обшивку крышки багажника и вынуть плафон подсветки номерного знака. Думаю разницы нет правый или левый. Дабы не нарушать проводку с родным разъемом для плафона. смастерил ответную часть и припаял к ней два провода + — для камерной подсветки номера и еще один минусовой провод припаял к питанию камеры.
Сразу установил камеру в штатное место.

Занялся укладкой проводов с использованием паралончатого антиксрипа чтоб провода в дальнейшем не тарабанили внутри крышки.

Плюсовой провод от камеры был затянут под обшивку и запитан на сине-черный провод включения лампы заднего хода. Этот же провод дополнительно подключается в магнитофоне для автоматического включения видео с камеры при включении задней передачи.

Это изображения скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.
Это сообщение содержит прикрепленные изображения.
Пожалуйста, войдите или зарегистрируйтесь, чтобы увидеть их.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • skp-studio
  • Автор темы —>
  • Не в сети
  • Представитель
  • Volkswagen polo sedan (Comfort AT)
  • Сообщений: 1224
  • Спасибо получено: 101

Предварительно сняв пластиковую обшивку у левого заднего сидения там пропустил с общим жгутом свои шнурки.

Самым сложным для меня оказалось протянуть шнур к центральной консоли т к длины в 5 метров видео кабеля который шел в комплекте оказалось не достаточно чтоб тянуть его по порогу.

Дальше протянул кабель под пластиком и провел к шахте магнитофона.

Ну а тут уже все просто, видео кабель (тюльпан) подключаем к магнитофону, а плюсовой провод который предварительно запитан на плюс камеры и на фонарь заднего хода подключаем к отдельному проводу от магнитофона (Искать в инструкции)

Установка камеры заднего вида на Volkswagen Polo

Владельцы автомобильной марки, у которой отсутствуют оба варианта гаджетов, самостоятельно устанавливают их для повышения безопасности и управления.

Читать еще:  Установка камеры заднего вида на Skoda Octavia A5

Модернизировать автомобиль Поло седан можно своими силами, при наличии минимальных навыков в обслуживании. Не уверены в своих силах или нет свободного времени – воспользуйтесь услугами сертифицированных СТО.

Краткие сведения

Для установки годится камера заднего вида, как специализированная (оригинальная), так и аналоги для марок Ауди, Опель, универсального типа. Средняя стоимость заменителей составляет 1500 рублей, оригиналы в два раза дороже. Причина очевидна. Например: плотность прилегания, в аналоге чувствуется небольшой люфт. Избавиться от него можно установкой дополнительной прокладки.

Установка на штатное место подсветки номерного знака, а точнее на один из габаритов. Допускается монтаж двух камер, но в этом нет никакой целесообразности.

Если позволяет бюджет, приобретите беспроводной вариант КЗВ (камеры заднего вида). Главный «плюс» в отсутствии электрической проводки, которую нужно прокладывать по всему салону, в буквальном смысле слова. Удовольствие не дешёвое. Стоимость от 3000 руб. за качественный экземпляр. Аналоги на 700 рублей дешевле.

Подготовительный этап

  • видеокабель RCA длиной в 5 — 6 метров. В оригинальной продукции кабель имеет длину в 5.0 метров, чего достаточно для качественной установки. Аналоги оснащены проводом длиной в 2.5 метра, чего априори недостаточно для подключения. Необходимо докупать;
  • коннектор Scotch-Lock;
  • изоляция;
  • набор автомобильных инструментов;
  • гофрорукав;
  • гибкие хомуты;
  • 10 – 15 пластиковых клип, так как штатные очень хрупкие и нередко лопаются.

Алгоритм установки

  • Volkswagen Polo находится в транспортном положении, крышка багажника широко открыта, доступ к салону обеспечен, без препятствий;
  • прокладываем кабель по правой стороне. Нет никакой разницы, можно с левой;
  • в багажном отсеке демонтируем пластиковые накладки, обшивку, шумоизоляцию;
  • в салоне: поддеваем отвёрткой клипсы накладок, порогов, извлекаем их. Образуется некий тоннель от задней стойки к переднему отсеку;
  • с крышки багажника извлекаем левый (правый) габарит подсветки номерного знака, снимаем контакты;
  • к клеммам новой камеры подключаем контакты, устанавливаем на штатное место. При наличии незначительного люфта – подмащиваем резиновый уплотнитель. Параллельно осматриваем целостность и работоспособность лампы освещения, при неисправности заменяем новой;
  • контакты подключаем следующим образом: штатные разъёмы и отдельно выводим видеокабель, который подключится к аудиосистеме салона;
  • видеокабель укладываем в гофрорукав во избежание замыкания на «массу» при повреждении изоляционного слоя;
  • выводим кабель на тыльную часть крышки багажника, опускаем на дно, под коврик шумоизоляции, заводим в салон;
  • проводим по правой стороне, внутри порога непосредственно к торпеде;
  • извлекаем монитор аудиосистемы, отсоединяем контакты. Штекер видеокабеля имеет разъём 3.5 мм. В моделях Volkswagen Polo их два: по одному спереди и сзади. В некоторых модификациях камер заднего вида CAN – шина, контакты под разъём также с тыльной стороны;
  • подключаем, запускаем мотор, выжимаем сцепление, активируем заднюю передачу. Установка завершена. Готово.

Если все контакты подключены строго в соответствии с рекомендациями, картинка будет цветной, в противном случае черно-белая. Необходимо пересматривать соединения электрической проводки. Дефект не устранился – возможно, брак при изготовлении камеры заднего вида. При наличии чека рассматривать вопрос замены, возврата.

Ресурс эксплуатации

Срок использования оригинальной продукции составляет 24 месяца, аналоги от полугода до года. На длительность срока оказывает влияние условия эксплуатации, температурные режимы, вибрации, механические повреждения.

Для улучшения качества изображения картинки, периодически протирайте линзу камеры. Несмотря на то, что изделие обладаем влагоотталкивающими свойствами, ограничьте попадание воды в больших объёмах на поверхность.

При установке неоригинальных камер заднего вида на Volkswagen Polo штатные предохранители преждевременно перегорают из-за повышенной силы тока. Никакого вреда для системы электропитания автомобиля это не несёт, за исключением учащения замены предохранителей и незначительных затрат.

  • Самостоятельно устанавливаем подогрев зеркал на Фольксваген Поло седан

Немного пообщавшись, было решено покупать проводку в данном месте, а камеру в vk. Но по причине того, что в тот момент ее в наличии не было, а хотелось сделать все здесь и сейчас, то купил ее у anders55 с доставкой через ПЭК. Покупать через экзист нет смысла, так как стоимость неоправданно высокая. Но на всякий случай номера деталей 6RF — ручка двери с вырезом под камеру около рублей 6RF — камера, поставляется вместе с проводкой около рублей У меня ушло за камеру все продают сразу с ручкойза проводку и около рублей на транспортные расходы.

Ручка двери на машинах до лета установка камеры заднего вида на фольксваген поло может быть меньшего размера Схема подключения выглядит так, каждый, может реализовывать ее так, как удобнее, но на мой взгляд удобнее тот вариант, что описан ниже УстановкаРасскажу достаточно коротко, заостряя внимание только на важных вещах.

Подключение камеры заднего вида на Volkswagen Polo Sedan своими руками

Изначально я хотел протягивать все до ГУ, и там подключать, но абсолютно все мне сказали, что это невозможно, и надо выводы делать в других местах. Ок, поверим, я все таки не электрик.

Уже в процессе, когда проводка была распутана и разложена каждая по своему направлению, решил делать все по-своему. Дома необходимо к проводке подключить синий разъем quadlock 3B7 A.

Я его снял из переходника, что шел в комплекте с RCD plus. Перемещаемся в теплый гараж. Красный «плюс» — Черно-синий фонарь Припаиваем!

Протягиваем провод к монитору для испытания. Монитор подключил к прикуривателю, был лишний штекер.

  • Подключение камеры заднего вида к китайской магнитоле

Все работает как часики, при включении задней, включается монитор. Изолируем провода матерчатой лентой. Установка завершена.

Установка камеры заднего вида на фольксваген поло седан

Если все контакты подключены строго в соответствии с рекомендациями, картинка будет цветной, в противном случае черно-белая. Необходимо пересматривать соединения электрической проводки. Дефект не устранился — возможно, брак при изготовлении камеры заднего вида. Работу камеры переднего вида реализовал через таймер, который собрал на 40 сек.

Установка камеры переднего вида в значок Volkswagen Polo Sedan.

И сама выключается. Схемой предусмотрено и принудительное отключение, но для этого нужно подобрать специальную кнопку, по типу качелей. Пока поставил приоровскую кнопку, убрав из нее пружинку и сделав её не фиксируемой.

Но, есть задумка по её модернизации, на будущее. Для начала снимаем обшивку с крышки багажника, она держится на двух саморезах и клипсах. Далее вытаскиваем плафон подсветки номера и отсоединяем его, на его месте будет камера. Подключаем подсветку номера на камере я установка камеры заднего вида на фольксваген поло стал отрезать штекер, а просто подцепился к проводке недалеко от. При проведении рассматриваемой работы часто проводится установка парктроника, для чего проводится прокладка дополнительной проводки.

На Поло систему установить можно при использовании: Видеокабель длиной около 7 м. Провод для подачи сигнала со штатного провода на задний ход. Коннектор Scotch-Lock, требуемый для подключения устройства. Изолента для обеспечения защиты всех соединений и кабелей. Инструмент, используемый для демонтажа обшивки. Хомуты и защитная гофра. Подключение предусматривает демонтаж обшивки, вероятность повреждения клипс большая, поэтому потребуются дополнительные крепежные элементы.

Устанавливать устройство рекомендуется по нижеприведенной инструкции:

Подключение камеры заднего вида на Volkswagen Polo Sedan своими руками

  1. Особенности заводской комплектации
  2. Что выбрать
  3. Как установить и подключить
  4. Неисправности и ремонт

Камера заднего вида упрощает постановку транспортного средства задним ходом. Подобная опция получила широкое распространение, однако устанавливается не на всех версиях Поло. Провести самостоятельную установку можно при наличии небольшого количества инструментов и расходных материалов. Штатная камера заднего вида Поло седан обладает большим количеством преимуществ перед аналогами, но для экономии можно приобрести комплект в китайском интернет-магазине.

Особенности заводской комплектации

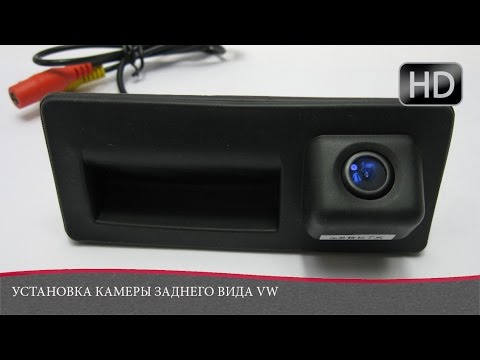

В продаже встречается несколько камер для Polo Sedan. Они обладают привлекательными свойствами, среди которых отметим:

  • Корпус защищен от воздействия окружающей среды.
  • Угол обзора не менее 150°.
  • Качество изображения находится на высоком уровне.
  • Есть инфракрасная подсветка, которая повышает эффективность устройства в ночное время.

Однако для Фольксвагена в некоторых случаях приобретаются аналоги, которые лучше подходят по форме. В некоторых случаях проводиться установка камера от другого немецкого автомобиля.

Что выбрать

Прежде чем приступать к непосредственной установке системы, стоит учитывать, что нужно сделать выбор между оригинальными устройствами и китайскими подделками. Первые обходятся намного дороже, но могут прослужить в течение длительного периода. Для Поло подходят следующие устройства:

  • От Audi A4, A5, TT подходят все камеры, они могут устанавливаться без изменения посадочного отверстия.
  • Устройство от других иномарок приходится садить на дойной скотч или проводить подрезание посадочного места.

В случае, если автомобиль поставлялся без рассматриваемой опции, проводится установка камеры вместо плафона освещения номерного знака. В подобном случае можно приобрести китайские устройства. При их выборе учитывается нижеприведенная информация:

  • Размеры устройства.
  • Разрешение выводимого изображения.
  • Степень защиты устройства от воздействия окружающей среды.

Китайские камеры обходятся намного дешевле, но из-за применения низкокачественных материалов они не прослужат в течение длительного периода.

Как установить и подключить

Прежде чем проводить установку камеры своими руками, рекомендуется подключить ее к штатному дисплею и проверить работу. Это позволит исключить проблему в дальнейшем.

При проведении рассматриваемой работы часто проводится установка парктроника, для чего проводится прокладка дополнительной проводки.

На Поло систему установить можно при использовании:

  • Видеокабель длиной около 7 м.
  • Провод для подачи сигнала со штатного провода на задний ход.
  • Коннектор Scotch-Lock, требуемый для подключения устройства.
  • Изолента для обеспечения защиты всех соединений и кабелей.
  • Инструмент, используемый для демонтажа обшивки.
  • Хомуты и защитная гофра.
Читать еще:  Как выбрать камеру заднего вида на авто с парковочными линиями

Подключение предусматривает демонтаж обшивки, вероятность повреждения клипс большая, поэтому потребуются дополнительные крепежные элементы.

Устанавливать устройство рекомендуется по нижеприведенной инструкции:

  1. Аккуратно снимается порог багажника, который крепится на 1 винт и металлические клипсы.
  2. Левая обшивка багажного отделения снимается за счет удаления пластиковых клипс. Штатная проводка осматривается для исключения вероятности наличия повреждения. Для установленной аппаратуры прокладывают провод небольшого сечения, поэтому следует быть осторожным.
  3. Плафон подсветки номера отсоединяется и снимается. Накладка на багажнике крепится 2 винтами и несколькими клипсами. На этом этапе следует проверить изоляцию.
  4. Внутри проводится подключение всех элементов. Масса от штатного светильника подается на камеру.
  5. Подготовленный провод подсоединяется к плюсу.
  6. Видеокабель соединяется со стандартным джеком.
  7. Прокладываемые провода рекомендуется закреплять хомутами, так как это решает проблему с надежностью контактов.
  8. Все соединения тщательно обматываются изолентой для исключения вероятности возникновения короткого замыкания.

На этом этапе проверяется работоспособность всей системы. Если она работает правильно, то можно провести установку и фиксацию камеры. Для этого можно использовать герметик или подходящий клей. Дальнейшая работа связана с проверкой работоспособности системы.

Неисправности и ремонт

В некоторых случаях штатная система не работает. Распространенными проблемами можно назвать нижеприведенные моменты:

  • Отсутствие контакта по причине отсоединения штекера или появления коррозии на поверхности.
  • Повреждение проводки.
  • Механическое повреждение камеры.
  • Несовместимость штатного устройства с установленной камерой.

Провести ремонт камеры самостоятельно не получится. Повреждение проводки проверяется при применении мультиметра. Рекомендуется проводить замену всего участка. Снять ржавчину с поверхности контактов можно при применении специальных веществ и путем механического воздействия.

Приведенная выше информация указывает на то, что работа может быть выполнена своими силами. Но на разборку салона и прокладки кабеля уходит большое количество времени.

Volkswagen Polo

Поло Седан – камера заднего вида и навигация

Установить камеру заднего вида и мультимедиа магнитолу с навигацией на Volkswagen Polo в Новосибирске

Как-то уже раньше мы делали обзор на установку GSM сигнализации на автомобиль Поло седан (ссылка на описание — установить сигнализацию на Фольксваген Поло ). И вот через некоторое время к нам обратился тот же самый клиент, но уже с просьбой установить на его автомобиль Polo парковочную камеру, т.к. производить маневры на парковке, не имея в заводской комплектации задней камеры ему весьма затруднительно.

Первоначально заказчик хотел самостоятельно купить штатную камеру заднего вида для Volkswagen Polo и зеркало со встроенным монитором. А уже потом обратиться к услугам нашего установочного центра, т.к. качеством услуг по установке сигнализации он остался доволен.

В процессе общения и консультации с нами, выяснились новые обстоятельства – что автомобиль семейный, и наш клиент пользуется автомобилем на равный правах с супругой, и периодически автомобиль перевозит вся семью, в т. и маленьких детей на длительные расстояния. А маленькие пассажиры очень часто скучают при длительных поездках.

И нами было предложено другое решение, как лучше установить монитор. Вместо зеркала с монитором, поставить полноценную мультимедиа магнитолу на Андроиде, сделав ее в прямом смысле развлекательным центром и для взрослых, и для детей. Недолго думая наш, заказчик согласился с таким предложением.

Вот и настал тот момент, когда скучная и бесполезная заводская магнитола от Фольксвагена (можно сказать даже просто радио) уступила свое место современной магнитоле с большим сенсорным ЖК экраном на базе Android.

Процесс установки не вызвал особых сложностей, т.к. эта магнитола разработана специально для Volkswagen Polo, и подключается без каких-либо изменений заводской проводки, что соответственно не вызовет вопросов у официального дилера в плане сохранения гарантии на этот автомобиль.

Также следует отметить, что при замене оригинальной заводской магнитолы, все функции сохранились: управление с кнопок на руле, отображение открытых дверей ЖК мониторе и т.д. Кроме того, появилась функция беспроводного подключения телефона Android или IPhone для прослушивания музыки со смартфона.

При включении задней скорости автоматически включается камера заднего вида, и на большом качественном ЖК мониторе водитель может правильно оценить свои действия при движении задним ходом, что очень облегчит эксплуатацию этого Polo начинающим или малоопытным водителем.

Ну и огромный плюс – владелец Фольксвагена Поло получил возможность самостоятельного выбора навигационной программы для дальних поездок. Через приложение Android можно закачать в магнитолу любую русифицированную навигацию: Навител, iGo, Yandex Навигатор и пробки, карты Google и т.д.

А маленькие пассажиры получили возможность скрасить свое пребывание в автомобиле: к их услугам теперь просмотр мультфильмов с DVD диска, USB или флэшки, большой выбор детских развлекательных YouTube каналов, различные развивающие игры на Андроид и т.д.

Подводим итог — клиент остался очень доволен, т.к. он получил очень хороший и правильный тюнинг для своего автомобиля: теперь его семейный Volkswagen Polo и запарковаться поможет, и детей развлечет, и правильную дорогу в объезд пробок найдет.

Технический центр АванКар – продажа и установка навигационный и развлекательных систем для автомобилей марки Volkswagen в Новосибирске .

телефон и адрес установочного центра в Новосибирске: +7(383) 380-76-01

На сайте компании AVANCAR всегда можно получить весьма подробную информацию о новинках противоугонных систем StarLine , о различных видах оказываемых нами услуг , найти полезную информацию в виде статей и тестов , обзоров новинок автоэлектроники, систем охраны,комфорта. Где качественная у становка автомобильной сигнализации в Новосибирске . Прочитать отзывы о нас , и о предлагаемых нами продуктах. Купить Старлайн со скидкой. Противоугонная система для автомобиля — установить противоугонную систему в Новосибирске Black Bug

Камера заднего вида Фольксваген Поло: установка

Что выбрать Прежде чем приступать к непосредственной установке системы, стоит учитывать, что нужно сделать выбор между оригинальными устройствами и китайскими подделками.

Установка камеры заднего вида на Volkswagen Polo

Первые обходятся намного дороже, но могут прослужить в течение длительного периода. Для Поло подходят следующие устройства: От Audi A4, A5, TT подходят все камеры, они могут устанавливаться без изменения посадочного отверстия. Устройство от других иномарок приходится садить на дойной скотч или проводить подрезание посадочного места. В случае, если автомобиль поставлялся без рассматриваемой опции, проводится установка камеры вместо плафона освещения номерного знака.

В подобном случае можно приобрести китайские устройства.

При их выборе учитывается нижеприведенная информация: Размеры устройства. Разрешение выводимого изображения. Степень защиты устройства от воздействия окружающей среды.

Подключение камеры заднего вида на Volkswagen Polo Sedan своими руками

Китайские камеры обходятся намного дешевле, но из-за применения низкокачественных материалов они не прослужат в течение длительного периода. Как установить и подключить Прежде чем проводить установку камеры своими руками, рекомендуется подключить ее к штатному дисплею и проверить работу.

Это позволит исключить проблему в дальнейшем. Камера заднего вида для автомобиля фольксваген поло проведении рассматриваемой работы часто проводится установка парктроника, для чего проводится прокладка дополнительной проводки. На Поло систему установить можно при использовании: Видеокабель длиной около 7 м. Провод для подачи сигнала со штатного провода на задний ход.

Коннектор Scotch-Lock, требуемый для подключения устройства.

Изолента для обеспечения защиты всех соединений и кабелей. Инструмент, используемый для демонтажа обшивки. На VW polo седан лампа заднего хода расположена только в правом заднем фонаре.

Выворачиваем крепление фонаря.

Отщелкиваем красный стопор, вынимаем штекер и снимаем задний фонарь. Разбираем фонарь.

На ПОЛО нужные контакты выглядят. А это на штекере. На моем ПОЛО коричневый провод «минус», черно-синий «плюс». Сюда и будем впаиваться. Размечаем место под отверстие и сверлим сверлом на 6,5 мм. Вообще то достаточно 6,1 мм, что я сначала и сделал. II Плюс от штатного провода подсветки номера подаем на плюс подсветки встроенного в камеру светильника. Заматываем изолентой, заботясь о недопустимости КЗ.

На этом этапе имеет смыл проверить работоспособность камеры, подав видеосигнал на голову например на Video In, так как для Camera In еще надо подавать камера заднего вида для автомобиля фольксваген поло заднего ходаа провод REVERSE запитав от подсветки номера. При включении габаритов в этой схеме должна появиться картинка. Если всё ок, всё надежно фиксируем в расчёте на ежедневные хлопки крышкой. Вставляем камеру. В комплекте шёл контурный двойной скотч.

Но я использовал подобный же контур из резины чуть меньшей толщины. Без прокладки камера заднего вида для автомобиля фольксваген поло не фиксирует камеру.

Лирическое отступление. Добавлю, что камера состоит из двух частей, склеенных по-китайски.

Камера заднего вида для Фольксваген Поло Седан (VW Polo 2016 — 2019)

У меня камера разваливалась 3! И приходилось заново снимать крышку и отсоеднять все провода. Клей не помогал.

Успокоилась камера только после Поксипола и обещания больше не трогать: Далее Вынимаем резиновую заглушку в месте, где штатная проводка выходит из крышки, надрезаем её в расчёте на более толстую гофру. Старую гофру отсоединяем от мест крепления, не теряя держалки и запоминая порядок. Снимаем гофру.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
