Установка и подключение магнитолы на Рено Логан 2

Установка
Подключение
Неисправности и их решение

Базовые комплектации автомобиля Renault Logan второго поколения не оснащаются акустической системой и громкоговорителями. На машинах имеется только проводка, выведенная в панель приборов и к штатным точкам для динамиков. Установка магнитолы на Рено Логан 2 производится дилерскими центрами или владельцами машины.

Установка

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.
Разместить в посадочном гнезде монтажную шахту головного устройства.
Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
Подключить аккумулятор и проверить работоспособность магнитолы.
Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Подключение

Поскольку штатный разъем на жгуте имеет форму, рассчитанную на оригинальное изделие Renault, то подключение магнитолы выполняется через специальный адаптер, оснащенный двумя штекерами стандарта ISO.

Также необходимо приобрести переходник для антенны. Для подсоединения динамиков требуется установить на кабели разъемы, которые подключаются к штатным жгутам, находящимся в дверях автомобиля.

Неисправности и их решение

Появление периодических хрипов при работе указывает на окисление или разрушение контактов на динамиках или магнитоле, которые требуется заменить. Владельцы машин Логан часто сталкиваются с ситуацией, когда одновременно не работают магнитола и прикуриватель. Причиной является вышедший из строя общий предохранитель, рассчитанный на ток 10 А. Плавкая вставка размещена в монтажном блоке, установленном внутри панели приборов.

Еще одной причиной одновременного отказа головного устройства и вентилятора системы микроклимата является разрушение 2 колодок под предохранители, идущих от замка зажигания. При этом оборудование может работать несколько минут, потом выключаться, а затем вновь активизироваться. Ремонт заключается в замене изношенных деталей. Если дефект не пропал, то неисправен контроллер управления электрикой автомобиля, размещенный внутри панели приборов около ног водителя.

Renault Logan Нора › Бортжурнал › Установка магнитолы и динамиков в Renault Logan 2 своими руками.

Выбранная комплектация автомобиля не предусмативает шгу и динамиков. В тишине ездить тоскливо, поэтому решил установить музыку. В салоне сказали, что на гарантию это не повлияет. Была куплена магнитола пионер с белой подсвекой и динамики альфард. Характеристики есть в сети.

Для установки всего этого нам понадобятся переходники: Рено-ИСО, переходник антенны, клемники к динамикам, лопаточные вилочки для штатного разъема динамков, болты М6х35 мм, саморезы для крепления диамиков, краска для проставочных колец.

Для начала работы снимаем карты дверей.

Прикладываю к заглушке двери лист А4 и обвожу контур.

Вырезал центр заглушки ножем.

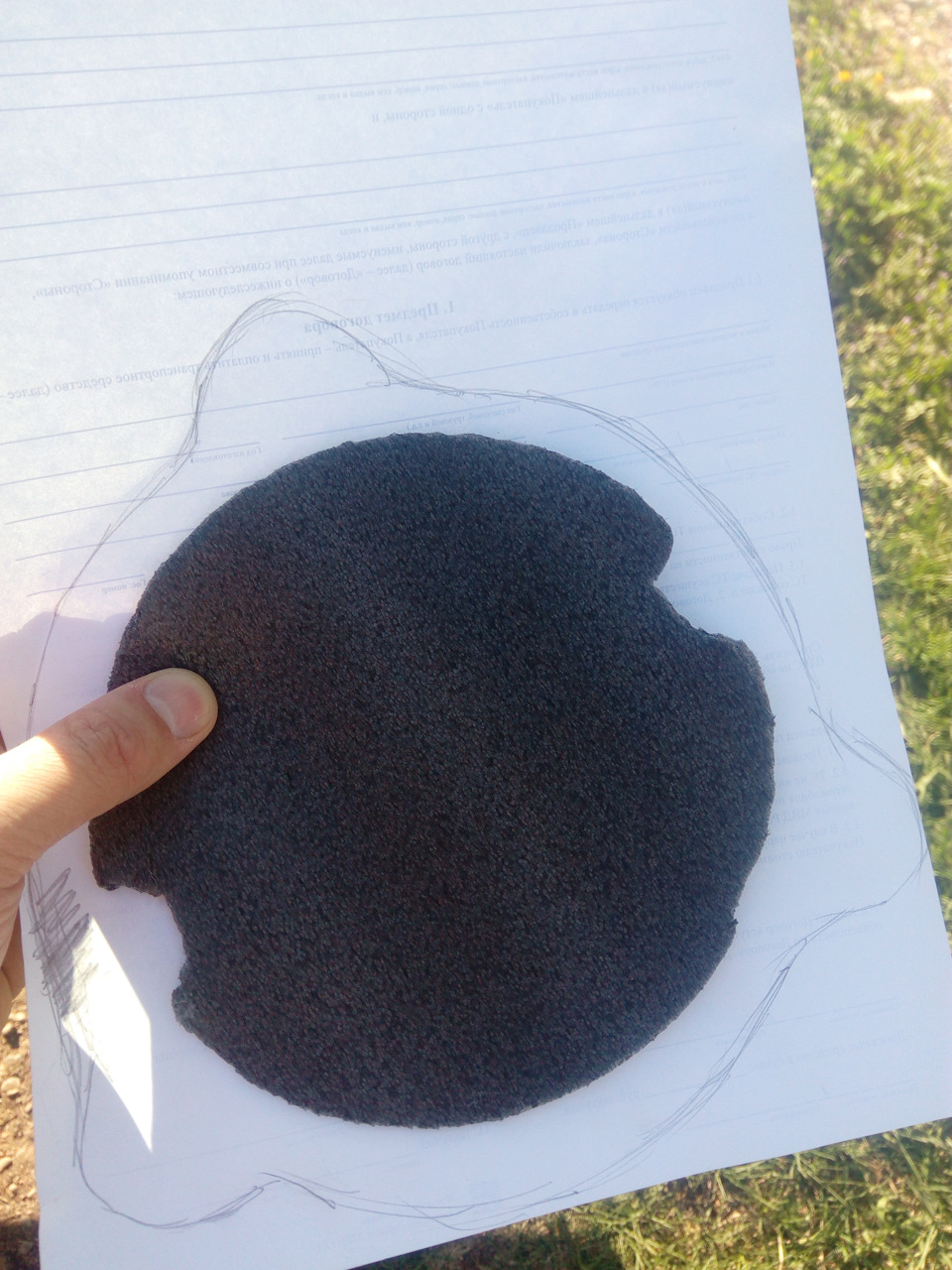

Приложил вырезанную фигуру к шаблону и обвел.

По шаблону вырезал из ДСП проставки, лучше резать из фанеры, но у меня фанеры не оказалось. Проставки покрасил серебрянкой и закрепил болтами М6х35 мм.

Из папки ИСО разъема и вытащил лопаточные клеммы по цветам левого и правого каналов и закрепил их в штатный разъем.

Обжал клеммы динамика.

Просверлил проставочное кольцо и Установил динамик.

Ставим карту двери на место. Другую сторону собираем аналогично.

Вытаскиваем заглушку в торпедо, крепим шахту магнитолы, при помощи переходников подключаем ее и ставим на свое место.

Так примерно за часик с перекурами можно поставить магнитолу и динамики на Логан 2 своими руками.

Как установить магнитолу в рено логан: изучаем во всех подробностях

Рено логан одна из самых популярных машин. К сожалению, в базовой комплектации нет аудиосистемы. Подключение магнитолы Рено Логан — процесс весьма простой, однако при монтаже следует соблюдать некоторые тонкости и нюансы.

Как нужно подключать

Аудиосистема порой так необходима в автомобиле. Часы ожидания или скучную пробку можно разбавить элементарной музыкой или аудиокнигами. Если неправильно подключить и установить магнитолу, то могут возникнуть некоторые проблемы и неисправности:

разрядка аккумулятора;
искажение чистоты звука;
сбой в настройках.

Во время стоянки аудиосистема Рено Логан потребляет низкий ток и в результате аккумулятор довольно быстро может разрядиться. При длительной остановке существует высокая вероятность, что двигатель не запустится. Если аккумулятор старый, то случится это может и после ночной стоянки.

При громком прослушивании музыки появляется достаточно сильное искажение самого звукового сигнала.

При высокой громкости штатная магнитола и вовсе может выключаться. А при этом происходит потеря всех настроек.

Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно.

Подключение питания требует максимум внимания. Именно на этом этапе и происходит самое большое количество ошибок. Питание осуществляется по трем проводам: черный, красный, желтый.

Черный — присоединяется к минусовой клемме аккумуляторной батареи. Вследствие маломощности устройства допускается подсоединение черного провода с кузовом. Только предварительно следует обеспечить хороший контакт, для этого следует зачистить место присоединения от загрязнения. Также можно применять смазку, которая защищает контакты от окисления. Провод рекомендуется использовать большого сечения. Для аудиосистемы будет оптимально сечение от четырех до шести миллиметров в квадрате.

Желтый — силовой плюс, от него питаются усилители устройства. Он служит для сохранения настроек магнитолы. В идеале должен иметь сечение от четырех до шести миллиметров в квадрате и через предохранитель присоединятся к плюсовой клемме аккумуляторной батареи. Присоединение к аккумулятору является обязательным для силового провода. Не стоит забывать, что предохранители должны располагаться как можно ближе к клемме батареи.

Читать еще: Как выбрать и подключить антенный переходник (штекер) для автомагнитолы

Красный — провод управления включения магнитолы. Если на нем нет постоянного плюса, то по желтому проводу питание на динамики магнитолы не подается, а если и подается, то в минимальных объемах для сохранения настроек. При появлении постоянного плюса устройство включается. Существует два варианта включения красного провода:

он подключается к замку зажигания в положении «аксессуары» и поэтому при повороте ключа штатная магнитола включается, без ключа музыку не запустить;
система присоединена через кнопку к любому постоянному плюсу.

В данном случае подойдет тот же прикуриватель, поскольку потребление минимально и на работе устройства это никак не отразится.

Снятие и установка

Процесс снятия штатной магнитолы не требует наличия определённых навыков и знаний, поэтому провести процедуру может каждый владелец Рено Логан 2 поколения.

Процесс демонтажа заключается в следующем:

Снимите декоративную окантовку. Извлечь её можно, не прибегая к помощи специального оборудования. Достаточно поддеть деталь плоской отвёрткой.
Извлеките внешнюю панель. Отсоединить от фиксаторов её будет сложно, поэтому здесь также поможет отвёртка. Затем следует отсоединить разъёмы «аварийки».
Магнитола. Открутите её ключами ТОРКС.

На этом демонтаж магнитолы закончен. Чтобы установить гаджет, требуется провести процедуру в обратном порядке.

Важно: если вы не уверенны в своих силах, то можете обратиться в сервис технического обслуживания. Квалифицированные механики проведут процедуру быстро и качественно.

Установка

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.
Разместить в посадочном гнезде монтажную шахту головного устройства.
Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
Подключить аккумулятор и проверить работоспособность магнитолы.
Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Как установить аудиосистему?

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:

Из проема вынимаем заглушку и обнаруживаем ISO-разъем. С его помощью подсоединяем кабели и антенну.
В посадочное гнездо под головное устройство, то есть где будет стоять штатная магнитола, устанавливаем каркас и закрепляем его посредством подгибания соответствующих «усов».
К магнитоле подключаем разъем типа «ISO» и антенный модуль. Если возникает необходимость «перейти» с евро-разъема на азиатскую версию, то применяем соответствующий переходник.
Установка магнитолы в проем производится до ощущения эффекта защелкивания. Если в дальнейшем потребуется демонтировать аудиоустройство, то эту работу можно выполнить, только используя специальные ключи, которые присутствуют в комплекте с головным устройством.
Переходник и антенну для Renault Logan можно купить в специализированной реализационной сети, где собственно и приобретается штатная магнитола.

Как установить громкоговорящие устройства в карты передних дверей?

Когда штатная магнитола установлена, требуется установить динамики. Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж динамиков, чей диаметр равняется пяти дюймам. Они находятся внизу справа (смотрим на панель из салона) над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Багажник на крышу Рено Сандеро Степвей

Рено Сандеро объем бака

Спойлер на Рено Сандеро

Чтобы затянуть кабель внутрь двери, нужен следующий перечень:

соответствующий переходник;
двухжильный провод примерно метровой длины;
отрезок гофрированного патрубка, в длину достигающего 0,2 м.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета потребности для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Не забываем предварительно извлечь из обозначенных отверстий резиновые заглушки и проложить гофрированную изолирующую трубку.

После протяжки кабеля, его контакты следует обжать в соединении с таковыми на динамике или применить предназначенный для коммутации переходник. В последнем варианте (переходник) возникает необходимость в диагностическом осмотре.

Распиновка разъёмов для подключения задних динамиков

Этот процесс необходим в том случае, когда автолюбитель решает поменять магнитолу в своем автомобиле.

Разблокировка

Чтобы разблокировать аудиоустройство, требуется ввести специальный код. Он содержит 4 цифры. Для его ввода нужно в соответствующем окне последовательно вводить по одной цифре, а затем нажать и удерживать кнопку «6» для сохранения.

Важно: задние динамики штатной магнитолы автомобиля Рено Логан 2 поколения имеют размер 13 см.

Тонкости при монтаже громкоговорящих устройств в заднюю полку

Для установки громкоговорителей кормы потребуется дополнить присутствующий ISO-разъем недостающим комплектом клемм и выполнить прокладку кабеля к месту монтажа.

Если приходится адаптировать нештатные устройства, то пользуемся переходником. Для этого клеммы припаиваем к кабелям, применяемым для коммутации.

Имеющиеся в Рено Логан штатные вырезы в полке предназначаются только под установку пятидюймовых громкоговорителей. При монтаже нестандартных головок с повышенным диаметром пользуемся специальными промежуточными вставками или соответствующим подиумом.
Чтобы смонтировать динамики в модели 2014г. требуется произвести такие действия:

С помощью фломастера отмечаем (действуем из багажного отдела) на тыльной стороне полки кормы контуры отверстий, предназначенных для последующего монтажа нестандартных для Рено Логан динамиков.
Демонтируем полку. Для этой процедуры предварительно снимаем спинку заднего ряда сидений, которая закреплена внизу 2-мя болтами с головками под торцевой ключ типоразмером «13», а вверху – фиксаторами, чье размыкание происходит, если потянуть за спинку в направлении вверх. Теперь становятся доступными 2 фиксатора, удерживающие полку. Пара других разъемов расположена непосредственно у стекла кормы. Рассоединять их просто, если действовать из багажного отсека. Не забываем извлечь окантовки ремней, интегрированные в полку.
Рекомендуется под полку поместить виброизолирующий материал, что повысит качество звучания головок.
Вырезаем ранее размеченные проемы под нестандартные динамики и монтируем полку на место.
Выполняем установку громкоговорителей и закрепляем их подходящими винтами.

Читать еще: Как выбрать и подключить усилитель радиосигнала для автомагнитолы в машину

Для подключения динамических головок потребуется около 10 м двужильного кабеля. Его прокладку лучше выполнять по какой-нибудь из сторон салона (рекомендуется по правой). Здесь у Рено Логан располагается центральный жгут коммутационных проводов.

Прокладку кабеля начинаем от ISO-разъема, проводим за передней панелью, опускаем до уровня порога, демонтировав перед этим накладку с кузовной стойки. Далее кабель протягиваем по жгуту (фиксируем к нему хомутами) до места заднего сидения. Ввод провода в багажное отделение осуществляем через штатное отверстие. Для этого потребуется демонтировать обшивку с задней стойки и извлечь катушку правого ременного устройства системы безопасности.

Аудиоподготовка

Перед проведением процедуры нужно убедиться в наличии антенны, коммутационных кабелей и жгута для подсоединения питания. Основные этапы аудиоподготовки:

Подключите динамические головки проводами сечением 0.75 мм2.
Соблюдайте полярность.
Проведите виброизоляцию деталей кузова, которые прилегают к месту монтажа громкоговорителей.

Вот и все, штатная магнитола установлена. Самостоятельно выполненное мероприятие по аудиоподготовке Рено Логан значительно выгоднее такового, произведенного в специальном сервисе. Но здесь следует выяснить момент, касающийся сохранения гарантии.

Особенности монтажа громкоговорителей в передние и задние двери

Двери автомобиля Рено Логан имеют специальные отверстия (диаметром 5 дюймов) для установки динамиков. Располагаются они в нижнем переднем углу над карманом.

Важно: если требуется установить динамические головки большего диаметра, то потребуется наличие специальных переходников и диагностический прибор.

Процесс установки динамиков в задние двери существенных отличий не имеет.

Как установить магнитолу на Рено Логан?

Стоковая магнитолла не устраивает по звучанию. Хочу установить новую SONY. Как достать старую и установить новую?

ШАГ 1: Выдвиньте заглушку, которая установлена на месте будущей магнитолы. Для этого возьмите две тонких отвертки, при помощи которых подденьте защелки и вытащите заглушку. На обратной ее части вы обнаружите закрепленные разъемы ISO и антенны, с которыми необходимо дальше работать.

ШАГ 2: Внимательно осмотрите разъем антенны, скорее всего он, так называемого «европейского» вида. Это значит, что при подключении магнитолы, которая произведена в Китае или Японии, придется приобрести антенный переходник, который называется «Европа-Азия». Его стоимость невелика и продается он повсеместно в магазинах, торгующих радиоэлектроникой.

ШАГ 3: Разъем ISO предназначен для того, что подвести к магнитоле питание, динамики и коммутационные сигналы. Осмотрите его внимательно. Помните, что его верхняя половина необходима для подсоединения динамиков, и, скорее всего, разводка сделана только для передних колонок. Нижняя часть разъема подает напряжение с аккумуляторной батареи, которое необходимо для питания памяти прибора, для включения магнитолы после замка зажигания.

ШАГ 4: Внимательно запомните цвет и расположение проводов, которыми выполнено подключение динамиков на обратной стороне разъема, это пригодится вам в дальнейшем, чтобы избежать ненужной путаницы при подсоединении колонок к магнитоле. Осмотрите тип разъема для динамиков, к которому подберите подходящую вилку, или соорудите самодельный переходник.

ШАГ 5: Изучите схему подключения аудиосистем в данном автомобиле. Помните, что стандартный сигнал «+12V к антенне» предназначен для антенн, которые автоматически выдвигаются после того, как произошло включение магнитолы. Данный тип сигнала здесь не требуется по причине того, что штатная антенна в Renault Logan не обладает таким свойством, как и многие магнитолы.

FAQ по штатной магнитоле Logan-2 / Sandero-2

Файлы
Двигатель

Как снять магнитолу на Renault Logan 2 / Sandero 2

Генератор кода разблокировки штатной магнитолы Renault (и Lada Largus)

Штатные динамики в Рено Логан2 и Сандеро2 — размер 13 см

Распиновка разъемов штатной магнитолы для подключения задних динамиков (в случае их отсутствия в базовой комплектации)

Недокументированные возможности штатной магнитолы Рено Логан, Сандеро и Дастер (материал RenatSh Drive2.ru)

Как узнать модель магнитолы Logan/Sandero/Duster?

Магнитолы бывают нескольких видов, поэтому кнопки у них тоже разные:

На Duster и некоторых Logan/Sandero нажатие AST+5 (по схеме «кнопка 6″+»INFO») дает информацию о модели и прошивке.

К сожалению, на данной магнитоле (Логан) эта комбинация не работала.

Методом тыка найдена такая комбинация: Radio+5 (по схеме «кнопка 4″+»INFO»)

При удерживании данных клавиш у меня высвечивается следующая информация:

Model: RV2D-C3010E SW:3880R HW:5715R Ver:T2024

на данной прошивке телефонная книга отображается некорректно (HTC Desire 210 DualSim, Android 4.2.2)

Прошивка от Duster 199 не рассматривается — она не подходит к магнитолам Logan/Sandero!

Появилась новая версия прошивки Ver: V2030 Подходит к магнитолам на Logan-2, Sandero-2, Sandero Stepway-2, Лада Ларгус, Duster с 06.2014г выпуска

Подходит к магнитолам с исходной прошивкой T2023, T2024

Скачать бесплатно прошивку можно здесь.

Инструкция как прошить магнитолу находится здесь.

(Если у кого то есть информация о более свежей прошивке — поделитесь в комментариях.)

Как получить информацию о напряжении в сети, скорости, температуре в салоне.

Зажав кнопку MENU (по схеме «кнопка 12») можно зайти в сервисное меню магнитолы, в которой можно увидеть ошибки данной магнитолы, провести тестирование на работоспособность отдельных её блоков и получить информацию о текущей скорости, напряжении в сети и температуре в салоне.

При удержании Кнопки 4 (по схеме «кнопка RDM»), режим воспроизведения USB меняется с «Последовательный» на «Cлучайный».

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Штатная магнитола Рено Логан 2

Автомобиль Рено Логан второго поколения в комплектации Luxe Privilege владельцы могут оснастить мультимедийной системой Media NAV. Она состоит из монитора с сенсорным экраном в 7 дюймов, системой навигации и гнездом подключения к телефону через Bluetooth. Операционная система этого устройства – Android. На Рено Логан устанавливается магнитола 2 DIN. В бюджетных комплектациях предусмотрена 1 Дин магнитола.

Снятие и установка

Процесс демонтажа заключается в следующем:

Снимите декоративную окантовку. Извлечь её можно, не прибегая к помощи специального оборудования. Достаточно поддеть деталь плоской отвёрткой.
Извлеките внешнюю панель. Отсоединить от фиксаторов её будет сложно, поэтому здесь также поможет отвёртка. Затем следует отсоединить разъёмы «аварийки».
Магнитола. Открутите её ключами ТОРКС.

Читать еще: Инструкция по настройке автомагнитолы Prology CMX-150

Важно: если вы не уверенны в своих силах, то можете обратиться в сервис технического обслуживания. Квалифицированные механики проведут процедуру быстро и качественно.

Распиновка разъёмов для подключения задних динамиков

Этот процесс необходим в том случае, когда автолюбитель решает поменять магнитолу в своем автомобиле.

Разблокировка

Важно: задние динамики штатной магнитолы автомобиля Рено Логан 2 поколения имеют размер 13 см.

Аудиоподготовка

Подключите динамические головки проводами сечением 0.75 мм2.
Соблюдайте полярность.
Проведите виброизоляцию деталей кузова, которые прилегают к месту монтажа громкоговорителей.

Особенности монтажа громкоговорителей в передние и задние двери

Важно: если требуется установить динамические головки большего диаметра, то потребуется наличие специальных переходников и диагностический прибор.

Процесс установки динамиков в задние двери существенных отличий не имеет.

Установка магнитолы на Renault Logan

Рено Логан является одним из самых популярных автомобилей среднего класса, которые имеют спрос в России. Магнитола в ее исходной комплектации отсутствует, но аудио-подготовка в любом случае должна быть проведена.

Для начала следует выдвинуть заглушку, установленную на месте предусматриваемой магнитолы. Возьмите для этого две тонких отвертки, с помощью которых можно поддеть защелки и вытащить заглушку. Вы на обратной ее стороне обнаружите антенны и закрепленные разъемы ISO, с которыми предстоит работать далее.

Внимательно исследуйте разъем антенны, вероятнее всего он, так именуемого «европейского вида». Это означает, что во время подключения магнитолы, произведенной в Японии или Китае, нужно будет купить антенный переходник, называемый «Европа-Азия». Он недорого стоит и продается в любом магазине, который торгует радиоэлектроникой.

Разъем ISO необходим для поведения к магнитоле коммутационных сигналов, динамиков и питания. Его следует внимательно осмотреть. Не забывайте, его верхняя половина нужна для присоединения динамиков, и вероятнее всего, разводка выполнена исключительно для передних колонок.

Ко всему, нижняя часть разъема должна подавать напряжение к аккумулятору, который необходим для питания памяти устройства, для активизации магнитолы после включения замка зажигания.

Нужно запомнить расположение и цвет проводов, которыми произведено подключение динамиков непосредственно на внутренней стороне разъема – это вам пригодится в будущем для избегания всяческих путаниц во время подсоединения к магнитоле колонок.

Осмотрите тип разъема предназначенного для динамиков, к нему также следует подобрать подходящую вилку либо смастерить переходник. Исследуйте схему подключения систем аудио в этом авто. Не забывайте, что ординарный сигнал +12V предназначен для антенн, автоматически выдвигающихся после включения магнитолы.

Установка и схема подключения магнитолы в Рено Логан 2

Как установить
Схема подключения
Неисправности и ремонт

Стандартные модификации автомобилей Logan 2 поколения выпускаются заводом с подготовкой под монтаж мультимедийного устройства и громкоговорителей в дверях. К местам размещения компонентов проложены кабели, оснащенные штекерами. Установка магнитолы Рено Логан 2 производится владельцами самостоятельно или в ходе предпродажной подготовки в дилерских центрах.

Как установить

Алгоритм монтажа головного аудиоустройства на Рено Логан 2 поколения состоит из таких этапов:

Снять провод с минусовой клеммы аккумуляторной батареи. Не рекомендуется устанавливать электрическое оборудование на машину с подключенным к бортовой сети источником питания.
Если планируется монтаж устройства размером 1 Din, то из центральной части панели приборов извлекается заглушка. В прямоугольном окне крепится металлическая обойма (при помощи отгибаемых треугольных усиков). Для размещения изделия стандарта 2 Din потребуется заменить центральную накладку панели или доработать стандартную путем удаления центральной перемычки. Затем в окно увеличенного размера вставляется монтажная шахта, входящая в набор мультимедийного устройства.
Протянуть заводские кабели проводки через монтажную шахту; для подсоединения головного устройства используются переходники стандарта Renault-ISO (подбираются в зависимости от типа и производителя магнитолы).
Если к магнитоле прилагаются дополнительные устройства (например, проводной пульт управления или микрофон), то элементы располагаются в салоне в соответствии с рекомендациями производителя оборудования. Кабели прокладываются под обшивками салона или панели приборов к месту монтажа мультимедийного устройства.
Подсоединить штекеры к разъемам на магнитоле, а затем аккуратно вставить корпус проигрывателя в металлическую обойму. Изделие задвигается в шахту до момента срабатывания боковых пружинных фиксаторов.
Установить декоративную рамку, закрывающую зазор между корпусом магнитолы и облицовкой центральной панели.
Провести подключение динамиков в дверях; для установки изделий используются дополнительные подиумы из фанеры.
После установки всех компонентов подключается батарея, и проводится тестирование работы оборудования.

Схема подключения

Подключение магнитолы на Renault Logan 2 производится при помощи штатного разъема или адаптеров, обеспечивающих совместимость штекеров. В автомобиле установлена штатная антенна; кабель выведен к центральной части панели приборов. Элемент подключается к головному устройству напрямую или через специальный переходник. На машинах, оснащенных оригинальным головным устройством, встречается подрулевой джойстик управления. Узел имеет отдельный жгут проводки, выведенный к центральной части панели приборов.

Схема подключения магнитолы Media Nav Evolution от Renault

Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.

Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:

24-пиновый разъем — управление
8-пиновый разъем — подрулевый джойстик
12-пиновый — аудио разъем
Разъем антенны системы навигации (GPS)
Разъем антенны радиоприемника

Схема 24-пинового разъема Media Nav:

«+12В» если включена подсветка приборов. Включает подсветку кнопок + — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
«+12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
«+12В» с коробки передач, если рычаг переключения в позиции R.
Резерв.
Резерв.
Резерв.
Сигнал внешнего микрофона
Питания внешнего микрофона
«+6В» для питания штатной камеры (подается, если есть +12В на контакте 3).
Плюсовой сигнальный провод штатной камеры.
Плюс второго линейного входа (данный вход блокируется программно).
Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
«+12В» при включении зажигания.
CAN шина
CAN шина
Резерв
Резерв
«Масса» внешнего микрофона.
Резерв
«Масса» питания камеры (без помех).
«Масса» сигнала камеры
«Масса» второго линейного входа
«Масса» экрана второго линейного входа

Схема 8-пинового разъема (управление джойстиком на руле):

Схема 12-пинового аудио разъема:

плюсовой контакт левого заднего динамика
плюсовой контакт левого переднего динамика
плюсовой контакт правого переднего динамика
резерв
+12В с аккумулятора
минус левого заднего динамика
минус левого переднего динамика
минус правого переднего динамика
плюс правого переднего динамика
минус правого заднего динамика
резерв
общий минус

Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).
