Как сделать переходную рамку для автомагнитолы 2 DIN своими руками

Выбор и изготовление переходной рамки для автомагнитол своими руками

Рынок электроники в настоящее время предлагает автомобилистам большой выбор магнитол, отличающихся между собой по стоимости, производителям, особенностям и функционалу. Производством таких устройств занимаются множество брендов, поэтому различия между автомагнитолами могут заключаться не только в функциональных возможностях, но и в размере. Чтобы обеспечить нормальную установку системы, используются рамки переходные для автомагнитол, подробнее о них читайте ниже.

Что делать, если новая рамка не входит в существующую приборную панель?

Если вы столкнулись с такой проблемой, что новая рамка для автомагнитолы не подходит по размерам для вашей центральной консоли, у вас есть несколько вариантов решения проблемы:

• приобрести новую аудиосистему;
• приобрести новую рамку.

Автомобильная магнитола с переходной рамкой

Покупка новой магнитолы

Более простой по реализации способ — это обменять купленную автомагнитолу в магазине или купить новый девайс, если позволяет бюджет. Разумеется, такой вариант подойдет далеко не всем. Лучше всего при покупке аудиосистемы руководствоваться размерами уже имеющейся магнитолы или технологического разъема для ее установки. Поэтому перед тем, как пойти в магазин, следует с помощью рулетки произвести замер не только ширины и высоты, но и глубины погружения в панель. Имея на руках размеры, вы сможете сразу же при покупке сузить ассортимент аудиосистем, которые вам подойдут.

Но нужно учитывать, что такой способ далеко не всегда дает необходимый результат. В том случае, если даже система станет в посадочное место, необходимо удостовериться в том, что магнитола сможет нормально состыковаться. Так или иначе, но рамка купленной магнитолы должна в любом случае нормально состыковаться с местом монтажа.

Приобретение новой рамки

Съемные переходные рамки для магнитол в последнее время являются более востребованным вариантом, поскольку они позволяют надежно и качественно зафиксировать устройство в месте монтажа.

Такая рамка фиксируется на центральной консоли автомобиля, на сегодняшний день потребителям предлагается несколько вариантов таких рамок:

• именно рамка для аудиосистемы;
• рамка-карман (автор видео — Игорь Корчагин).

Принципиальная разница между этими устройствами заключается в том, что в первом случае вы приобретаете именно рамку. Данный вариант по цене считается более приемлемым, однако процедура его установки будет более сложной. Что касается второго варианта, то в этом случае вы покупаете именно карман, выполненный в виде пластикового короба, имеющего отверстия с двух сторон. То есть с одной стороны монтируется лицевая часть аудиосистемы, а с другой подключаются разъемы и штекеры с проводами.

Существенный минус этого варианта заключается в его стоимости, особенно, если сравнивать с первым способом. Однако, несмотря на такую цену, второй вариант более приемлемый и значительно чаще используется нашими соотечественниками в силу множества преимуществ.

Самостоятельное изготовление рамки

Прежде чем приступить к изготовлению рамки, вам потребуются такие материалы:

• холодная сварка — ее объем зависит от габаритов рамки;
• несколько кусков наждачной бумаги — как крупной, так и мелкой зернистости;
• малярная лента;
• шпаклевка с грунтовкой;
• растворитель или спирт, а также краска (автор видео — канал Автообслуживание своими руками).

Итак, процедура изготовления выглядит следующим образом:

1. В первую очередь следует обклеить с помощью малярной ленты те места, где будет нанесена холодная сварка, в частности, в данном случае речь идет о приборной панели, а также передней части магнитолы. Обклейте их так, чтобы они не склеились друг с другом. Далее, сверху обклеенной ленты вам необходимо будет натянуть обычную пищевую пленку, а ее края следует закрепить с помощью скотча. Также посредине самой аудиосистемы вам нужно будет зафиксировать нитку — она позволит демонтировать рамку после того, как высохнет сварка.
2. Чтобы не допустить сложностей с монтажом и демонтажем рамки, между аудиосистемой и местом установки следует установить пластмассовые пластины. Их монтаж необходимо произвести таким образом, чтобы в ходе нанесения холодной сварки эти пластины остались в таком же положении и были извлечены вместе с рамкой. Кроме того, вам потребуется медная проволока, с ее помощью будет выполнена армировка заготовки. Чтобы рамка в целом была более прочной, проволокой следует пройтись по всему периметру.
3. Когда эти действия будут выполнены, желательно еще раз все проверить, после чего можно начинать процедуру изготовления рамки, вернее, ее заготовки. Для изготовления заготовки вам потребуется обеспечить более прохладную температуру в салоне, чтобы материал быстро не затвердел.
4. Когда нанесенный материал будет достаточно твердым, вам нужно будет аккуратно демонтировать заготовку из места монтажа. Делайте все осторожно, без лишних усилий, иначе вы можете повредить заготовку.
5. После извлечения заготовки ее необходимо будет отшлифовать, чтобы избавиться от всего лишнего и точно подогнать внешние контуры рамки. Для шлифовки используется крупнозернистая наждачная бумага, если вы случайно удалили лишнее, то можно попробовать нарастить кусок с помощью холодной сварки. Для более точного выравнивания и подгонки заготовки можно использовать обычный канцелярский нож. Рекомендуем как можно чаще примерять заготовку к посадочному месту, это позволит добиться более оптимального результата.
6. Когда процедура подгонки будет завершена, заготовку нужно будет зашпаклевать, для выполнения этой задачи вам потребуется специальная шпаклевка для пластмассовых бамперов. Поверхность заготовки следует тщательно зачистить мелкозернистой наждачкой, после чего обезжирить. Когда поверхность будет обезжирена, наносится шпаклевка, в один или два слоя, а когда она высохнет, ее опять нужно будет обработать наждачкой.
7. Итак, когда поверхность заготовки будет прошпаклевана и зачищена, можно приступать к заключительному этапу. Теперь деталь необходимо будет обезжирить и обработать грунтовкой. Причем грунтовку лучше наносить в несколько слоев — в 2 или даже 3 — это позволит обеспечить более ровную текстуру поверхности.
   Когда грунтовка полностью высохнет, вам останется только окрасить ее. Краску желательно подобрать в цвет центральной консоли — она может быть обычно, глянцевой или матовой, выбирайте более подходящий вариант для своего авто. Чтобы цвет был более насыщенным, краску также желательно нанести в несколько слоев, причем перед каждым последующим нанесением нужно убедиться, что краска высохла.
8. Готовый переходник устанавливается в центральную консоль. Желательно, чтобы между ним и приборной панелью не было зазоров, иначе возможно, водитель столкнется с появлением шума или скрипа.

Фотогалерея «Самостоятельное изготовление рамки»

Цена вопроса

Если вы не хотите заниматься самостоятельным изготовлением переходника, его всегда можно купить в магазине. Разумеется, цена в этом случае будет зависеть от модели автомагнитолы. В среднем стоимость самих рамок составляет от 300 до 3 000 рублей. Если вы покупаете переходник с частью центральной консоли, то его стоимость может составить около 5 тысяч рублей.

Видео «Обзор и установка 2Din рамки из Китая»

В ролике ниже представлен подробный обзор китайского переходника для магнитолы 2Din с последующей его установкой в центральную консоль авто (автор видео — канал Lito).

Как сделать универсальную переходную рамку для 2 Din автомагнитолы своими руками

1. Для чего нужна переходная рамка
2. Как выбрать
3. Топовые производители
4. ACV
5. Aura
6. AVS
7. Carav
8. Incar
9. Intro
10. Metra
11. Aprio
12. Как сделать своими руками
13. Альтернативный способ изготовления

Владельцев автомобилей не всегда устраивают возможности штатного мультимедийного устройства. Поэтому для расширения функциональности используется установка альтернативного оборудования. Дополнительная переходная рамка для 2 Din автомагнитолы позволяет вписать прямоугольную фронтальную часть проигрывателя в интерьер панели приборов автомашины. Изделия выпускаются серийно или изготавливаются владельцами самостоятельно.

Для чего нужна переходная рамка

Для интеграции передней части магнитолы в центральную часть панели машины используются декоративные элементы. Переходные рамки для автомагнитол 1 Din входят в комплект оборудования; изделия позволяют закрыть щель между пластиковой накладкой и металлической монтажной обоймой. При установке оборудования стандарта 2 Дин может потребоваться установка модернизированной накладки на центральную часть панели приборов или специальной вставки в накладку.

Например, на автомобилях Форд Фокус используется оригинальная магнитола Sony, имеющая скругленные грани фронтальной панели. При установке оборудования от альтернативных поставщиков потребуется рамка для магнитолы, которая позволит вписать прямоугольную переднюю часть в овальное посадочное окно. Элемент не допускает перемещений проигрывателя при эксплуатации, повышая надежность работы мультимедийного центра.

Как выбрать

При подборе декоративной переходной рамки необходимо учитывать факторы:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

1. Конфигурация рамки. Форма детали зависит от модификации автомашины и типа используемого головного устройства. Например, имеющаяся в магнитолах 2 Din универсальная рамка не всегда позволит вписать фронтальную часть проигрывателя в центральную часть панели приборов. В этом случае используется декоративный элемент с увеличенными размерами; на части машин приходится устанавливать новую центральную крышку, закрывающую магнитолу и воздуховоды системы отопления и кондиционирования.
2. Тип материала изделия. Встречаются рамки, изготовленные из алюминиевых сплавов, но чаще детали отливаются из ударопрочного пластика. Внешняя поверхность выполняется гладкой или имеет декоративную насечку, имитирующую отделку салона автомобиля, для которого предназначено изделие.
3. Способ крепления декоративного элемента. Применяется фиксация при помощи защелок или на винтах, которые затем закрываются дополнительной накладкой либо корпусом мультимедийного устройства. Для крепления рамки используются штатные отверстия или пазы, имеющиеся в панели приборов автомобиля.

Топовые производители

Рамки для магнитол изготавливают несколько производителей. Заводские изделия отличаются корректными геометрическими размерами, позволяющими установить деталь на автомобиль без дополнительной подгонки. Элементы выполнены из пластика, имеющего цвет, приближенный к окраске оригинальных элементов отделки интерьера. Заводы делают элементы для машин, выпущенных с начала 90-х гг прошлого столетия, что облегчает процедуру подбора детали под автомобиль.

Компания производит автомобильную электронику и дополнительные элементы для установки акустических компонентов в автомобили. В производственной программе имеются изделия для азиатских и европейских машин, а также для российских автомобилей марки ВАЗ. Выпускаются дополнительные карманы с выдвигающимся лотком или подстаканниками; изделия крепятся вместо штатных полок для мелких предметов.

Монтажные аксессуары от компании Aura позволяют установить магнитолы формата 1 или 2 Дин. Выпускаются декоративные рамки на центральную часть панели приборов (вокруг проигрывателя и центральных воздуховодов климатической установки). Предлагаются комбинированные изделия, предназначенные для монтажа мультимедийного оборудования и кармана для мелких предметов.

Элементы AVS предназначены для машин японского и европейского производства. Детали выпускаются в нескольких цветовых вариантах, что позволяет подобрать переходной элемент под цвет салона автомобиля. Существуют детали под головные устройства формата 2 Din и под магнитолы размера 1 Din с дополнительными лотками для хранения компакт-дисков или мелких предметов.

Carav

Производитель выпускает широкий ассортимент деталей, предназначенных для автомобилей европейских, американских и азиатских производителей. В производственной программе присутствуют рамки для оборудования стандартов 1 или 2 Дин, имеются модификации с карманом для хранения мелких предметов.

Помимо прямоугольных изделий, производятся рамки сложной конфигурации.

Например, деталь 11-545, предназначенная для Ford Ka, позволяет установить магнитолу формата 1 Din и имеет дополнительное круглое окно для переключателя.

Incar

Под маркой Incar поставляются переходные элементы, боковые вставки и дополнительные карманы для легковых машин европейских и азиатских заводов. Изделия изготовлены из пластика по образцам оригинальных облицовок, что упрощает процедуру монтажа. Для ряда машин выпускаются специальные рамки с боковыми пластинами для крепления (например, рамка 95-7337A для Kia Soul).

Intro

Компания производит декоративные рамки, а также специальные кольца для установки громкоговорителей в штатные места. В производственной программе имеются заглушки, позволяющие частично закрыть монтажную шахту для мультимедийного оборудования. Детали предназначены для машин, собранных в Европе, США, Южной Корее и Японии.

Metra

Изделия Metra предназначены для машин азиатского производства; есть серии деталей для автомобилей американских концернов. Компания предлагает рамки с дополнительными карманами. При помощи таких элементов владелец может установить магнитолу стандарта 1 Din вместо штатного оборудования формата 2 Din.

Aprio

Компания производит детали для машин японского производства. В производственной программе присутствует всего несколько разновидностей деталей. Продукция редко встречается на российском рынке; из-за ограниченного ассортимента не относится к числу популярных.

Как сделать своими руками

В заводских условиях выпускаются рамки только под популярные модели автомобилей и распространенные модификации магнитол. Владелец машины может сделать переходную рамку для магнитолы 2 Din своими руками в домашних условиях. Для изготовления узла потребуется специальная масса на силиконовой основе, используемая в стоматологии для получения слепков полости рта пациента. Рамка не оснащается направляющими штифтами, изделие удерживается в посадочном гнезде за счет плотного контакта с магнитолой и обрамлением центральной секции панели приборов.

Примерный алгоритм изготовления переходной рамки для 2-диновой автомобильной магнитолы:

1. Приготовить смесь в соответствии с рекомендациями изготовителя. В состав эластичной массы вводится катализатор, обеспечивающий затвердевание материала на воздухе за 3-5 минут.
2. Заполнить зазор между магнитолой и железной монтажной обоймой. Внешняя часть выравнивается пальцами и выглаживается пластмассовым шпателем.
3. Дождаться затвердевания материала, а затем аккуратно извлечь слепок из щели. Для снятия элемента используются пластиковые лопатки; излишки смеси удаляются с поверхности магнитолы и пластиковой накладки. Имеющиеся неровности шлифуются наждачной бумагой.
4. Собрать из брусков древесины форму, позволяющую изготовить матрицу для рамки мультимедийного устройства. В форму укладывается модель, а затем в емкость заливается медицинский гипс.
5. Через 20-30 минут материал застывает, модель аккуратно извлекается из полученной матрицы.
6. Чтобы сделать рамку для автомагнитолы 2 Din потребуется приобрести стоматологическую пластмассу, используемую при изготовлении протезов. В комплекте поставляется специальный лак, которым предварительно смазывается поверхность гипсовой матрицы. Лак снижает адгезию пластмассы, что позволит без затруднений извлечь заготовку из пазов матрицы.
7. Приготовить пластмассу в соответствии с инструкцией производителя, а затем заполнить материалом форму.
8. После кристаллизации пластика потребуется извлечь заготовку из матрицы. Если достать элемент вручную не удается, то форма аккуратно разбивается молотком.
9. Полученная установочная рамка требует дополнительно механической обработки. Для заделки мелких пустот используется шпаклевка для пластиковых деталей.
10. После обработки поверхность покрывается краской или декоративной пленкой, имитирующей карбон или иной материал отделки салона автомобиля.

Альтернативный способ изготовления

Для снижения стоимости изготовления допускается замена стоматологических материалов на холодную сварку. Перед нанесением материала посадочное гнездо защищается малярным скотчем и пищевой пленкой, обеспечивающей отделение модели от основания. В материал закладывается толстая нитка, используемая для вытягивания заготовки. В конструкции предусматривается использование пластиковых пластин, центрирующих магнитолу и монтажную обойму. Для повышения прочности рамки в материал закладывается медная проволока диаметром 2-2,5 мм.

Рекомендуется выполнять работу при пониженной температуре в салоне машины (+18…+20°С). После затвердевания материала заготовка извлекается из посадочного гнезда; вместе с деталью вынимаются пластиковые направляющие штифты. Деталь проходит несколько циклов ручной механической обработки и шлифовки, обнаруженные пустоты заполняются свежими порциями холодной сварки. Торцевые кромки и посадочное окно обрабатываются ножом.

После подгонки детали по месту монтажа производится финишная обработка поверхности. Для выравнивания используется двухкомпонентная шпаклевка для автомобильных бамперов. Полученная деталь покрывается слоем акрилового грунта. Для обеспечения ровной текстуры поверхности грунт наносится в 2 или 3 слоя. Затем поверхность рамки окрашивается. При обнаружении дефектов проводится дополнительная шлифовка наждачной бумагой.

Communities › Автозвук › Blog › Переходная рамка 2din в фольксваген своими руками

Всем доброго дня!
Поделюсь одной из своих работ, вроде мелочь, но может кому пригодится.

Итак, что мы имеем:
Фольксваген (не важно какой, пассат Б6-7 или СС, гольф/джетта 5-6, тигуан и тд)
Магнитола 2din, в данном случае это pioneer sph da-100

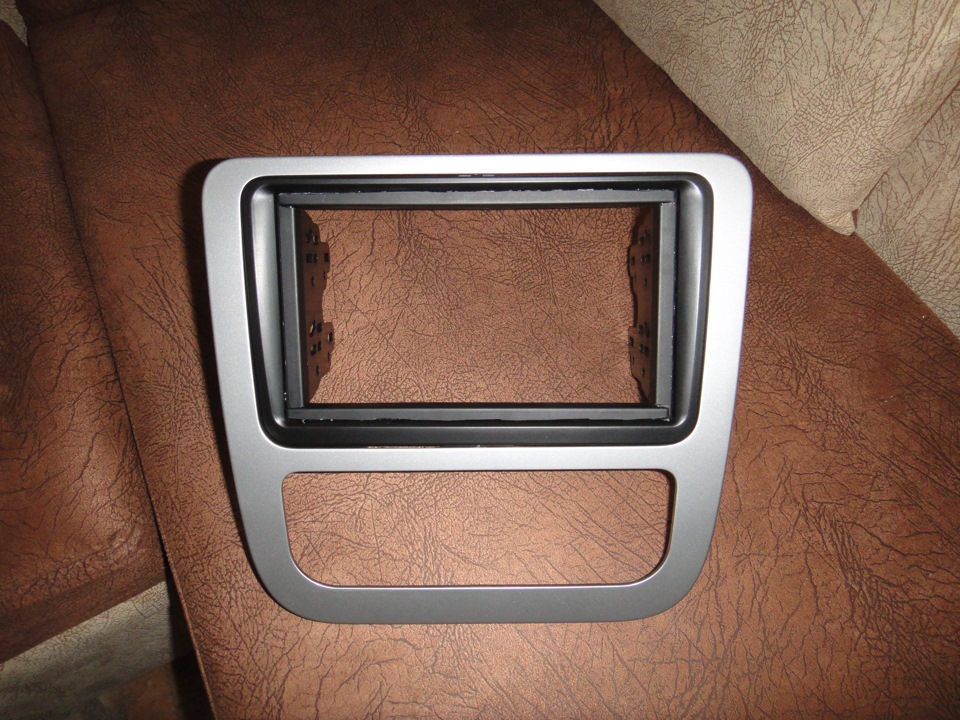

И рамка заводского исполнения за 350р якобы удачно подобраная.
Конечно можно поставить так как есть, но меня лично напрягает эффект «рамка в рамке» да еще и с зазорами и люфтами. Тем более магнитола может либо выпирать наружу, либо наоборот быть излишне утопленной.
Да, есть рамки которые более четко встают, и которые стоят от 1500р. Но они не всегда имеются в наличии, да и не факт что и такая вас устроит.

Тем более есть возможность поработать головой и руками, скоротать за интересным занятием время, а на сэкономленные на этом деньги соснуть пивка во дворе купить компоненты получше для своей любимой машины))

Кроме выше перечисленного понадобится шпатлевка по пластику, немного шкурки и инструмент типа маленького шпателя (я использовал небольшую пластинку металла)

на коробке видна цена шпаклевки

рамку, которая должна вставляться внутрь я разрезал «вывернул» и собрал внутри таким образом, чтобы магнитола вставлялась в нее экраном очень плотно и на нужную глубину
детали зафиксировал капельками клея

затем зашпаклевал все пространство между рамками, просушил и вышкурил как следует

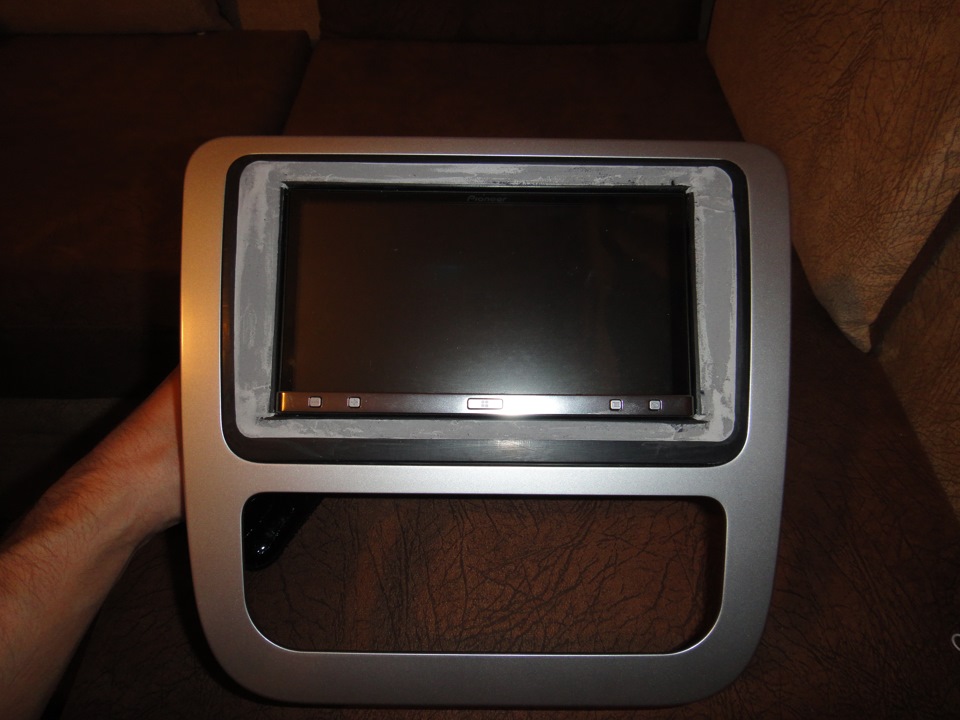

примерка, вроде все ок

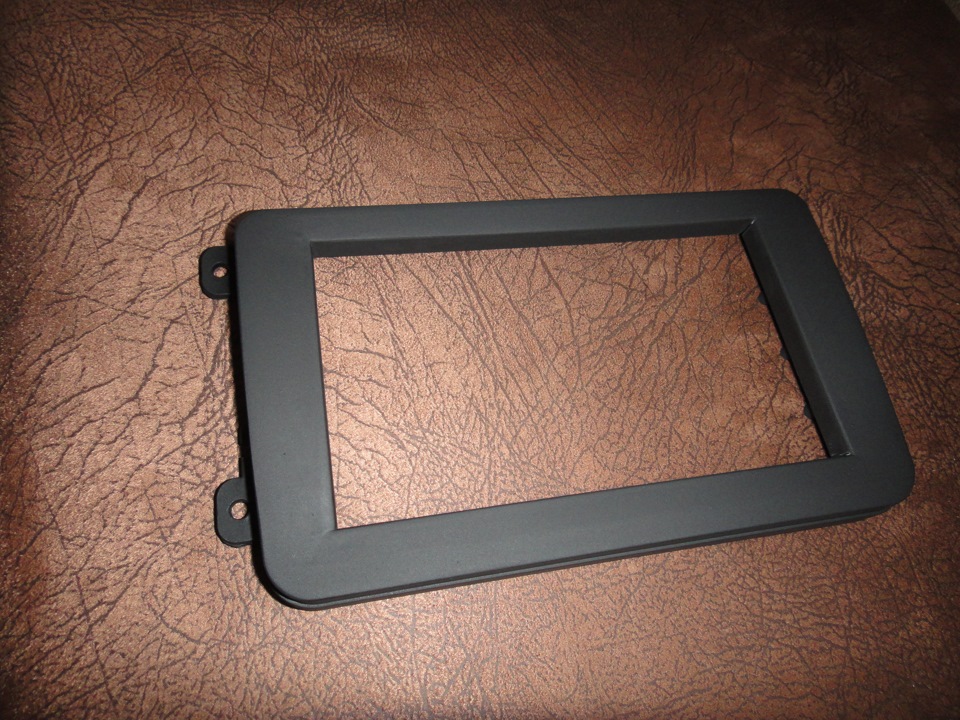

рамку загрунтовал и покрасил матовой краской (примерно такая имеется в элементах оформления салона)

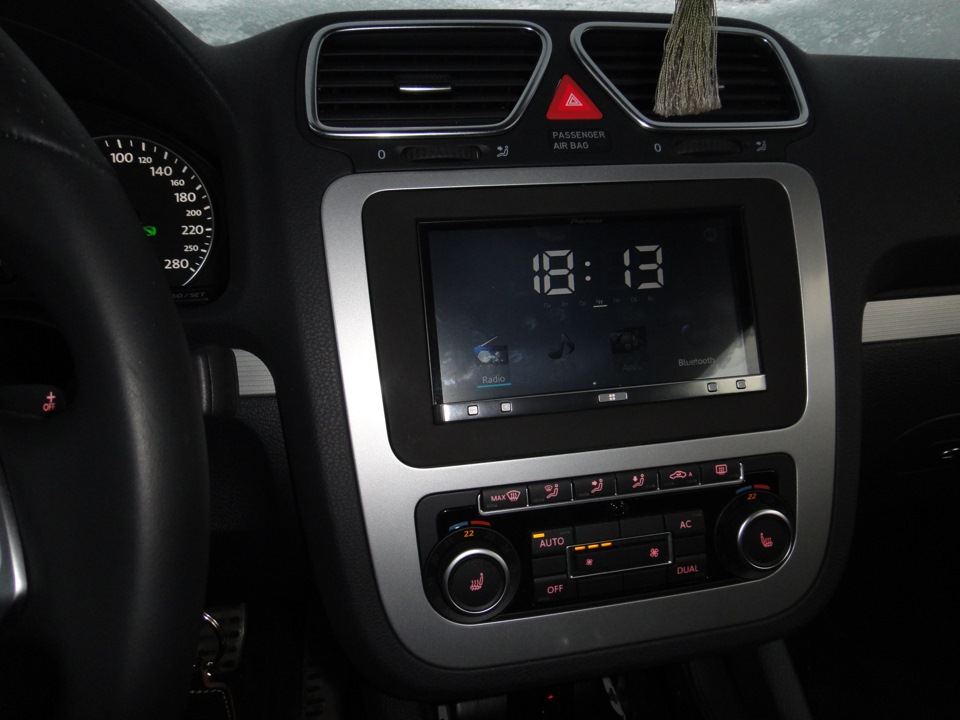

далее остается отнести готовую рамку вместе с магнитолой в машину и установить

и бонусом:

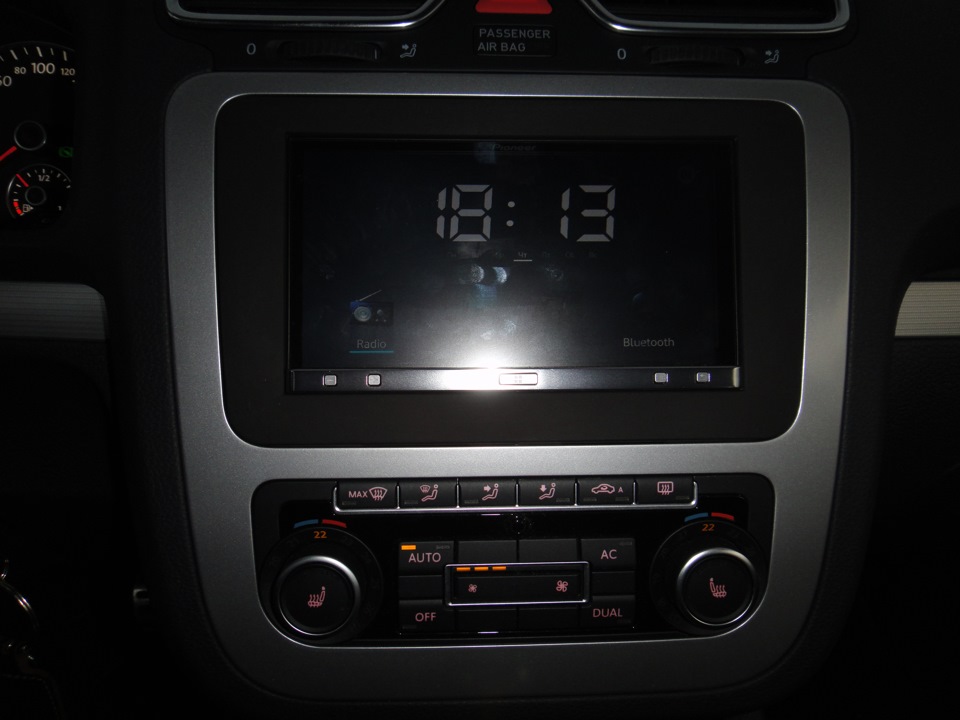

несколько фото после того как я перекрасил декор и сменил подсветку кнопок и индикации, стало более гармонично на мой взгляд

на этом все, можно критиковать))
времени ушло два вечера, цена вопроса 500р

Как сделать переходную рамку для автомагнитолы 2 DIN своими руками

1. Предназначение
2. Готовые решения
3. Как сделать рамку
4. 1 DIN
5. 2DIN

Штатное аудиоустройство, размещенное в автомобиле, устраивает не всех владельцев. Но замена оборудования сопряжена с проблемами совместимости панели магнитолы и центральной облицовки панели приборов. Переходная рамка для 2 DIN автомагнитолы позволяет закрыть щели, образующиеся при монтаже, а также обеспечивает аккуратный внешний вид установленного оборудования. Аналогичные элементы применяются и при установке малогабаритных проигрывателей вместо оригинальных головных устройств.

Предназначение

Производители автомобилей комплектуют свою продукцию приборными панелями, рассчитанными под установку оригинального акустического оборудования. На базовых комплектациях возможно применение заглушек или переходных вставок, предназначенных для использования магнитол формата 1 ДИН (178*50 мм). Декоративная рамка под магнитолу применяется при установке полноразмерных проигрывателей стандарта 2DIN; изделие позволяет гармонично вписать переднюю панель оборудования в интерьер салона.

Многие автовладельцы меняют головное оборудование на альтернативные изделия, которые имеют прямоугольную форму передней панели. В этом случае переходная рамка для магнитолы обеспечивает совместимость фронтальной части проигрывателя и отверстие в облицовке панели приборов. Переходной элемент изготовлен из пластика, близкого по цвету к используемому в конструкции головного устройства и элементов интерьера автомобиля.

Готовые решения

Готовая рамка для автомагнитолы выпускается заводом-изготовителем автомобиля. Изделие предназначается для конвейерной установки элемента на машины, изначально оборудованные полноразмерной магнитолой. Примером является фронтальное обрамление автомашины Лада Гранта Люкс, которое позволяет вписать 2-диновую магнитолу с прямоугольным экраном. Также готовые переходные элементы изготавливаются небольшими компаниями. Детали предназначены для интеграции головных устройств (из перечня совместимых изделий) в автомобили.

Как сделать рамку

Заводские переходные рамки для автомагнитол не охватывают всего спектра выпускаемой продукции. Для изготовления элемента используются изделия аналогичного назначения, позаимствованные от других машин. Встречаются конструкции, изготовленные из древесины или органического стекла, которые затем шпаклюются и окрашиваются под цвет салона автомобиля.

1 DIN

Изготовление рамки под 1 DIN магнитолу практикуется для монтажа дополнительного проигрывателя, при этом в автомобиле сохраняется штатное аудиоустройство. Перед тем как сделать рамку, требуется определиться с местом установки будущей конструкции. Точка монтажа должна обеспечить видимость дисплея магнитолы и доступность элементов управления с места водителя.

Для удержания головного устройства необходимо изготовить пластиковую или железную рамку, которая крепится к приборной панели или расположенному внутри металлическому каркасу. Монтажная шахта магнитолы крепится к силовой части конструкции винтами. После этого требуется оклеить пластик приборной панели малярным скотчем, поскольку на следующем этапе происходит формирование корпуса рамки для 1 DIN магнитолы из скульптурного пластилина.

В посадочное гнездо рекомендуется установить старый проигрыватель или макет подходящего размера.

Пластилин перед нанесением рекомендуется прогреть на теплой батарее, затем материал наносится послойно на место установки оборудования. Каждый слой плотно прижимается к предыдущему, что позволяет избежать воздушных пустот. После формирования основной конфигурации корпуса требуется охладить материал в течение 2-3 часов, а затем наносится финишный слой пластилина, формирующий внешний облик конструкции. Окончательная обработка поверхности проводится пальцами, смоченными в растворителе.

После этого требуется закрыть панель приборов и сидения чехлами; полученный корпус заливается полиэфирной смолой. Полученная матрица используется для изготовления готовой переходной рамки, которая затем шлифуется и подгоняется по месту монтажа. Для изготовления подобного изделия требуется опыт работы с полиэфирными смолами, т.к. при отсутствии знаний можно необратимо повредить элементы отделки салона автомобиля. Дополнительно требуется доработать акустическую проводку для обеспечения работоспособности 2 проигрывателей.

Простейшей методикой изготовления своими руками рамки для магнитолы 2 DIN является подрезка готового элемента. Преимуществом является сохранение заводских крепежных элементов, а форма детали обеспечивает равномерное прилегание к сопрягаемой поверхности. Для доработки требуется разметить контуры будущего посадочного гнезда, при этом требуется учитывать возможность установки корпуса магнитолы в панели приборов. Обрезка производится ручным инструментом, затем кромка обрабатывается напильником и наждачной бумагой.

Автовладелец может самостоятельно изготовить переходную рамку, используя эпоксидную мастику или холодную сварку. Перед началом работ требуется оклеить малярным скотчем места на панели приборов, которые будут контактировать с мастикой. В посадочное отверстие устанавливается проигрыватель или габаритный макет; для выставления зазоров используются клинья. Передняя часть устройства 2DIN также оклеивается скотчем. Для дополнительного усиления будущей конструкции рекомендуется использовать медную или стальную проволоку диаметром 2-2,5 мм.

Формируются из обрезков пластика направляющие пазы с двух сторон, которые используются для получения фиксаторов будущего декоративного элемента. Полученный зазор заполняется пластичным материалом. После затвердевания изделие аккуратно вынимается и обрабатывается механическим способом; центральная часть тщательно измеряется для соответствия размеров стандарту 2 ДИН.

После этого производится установка рамки для магнитолы 2 DIN, при обнаружении дефектов деталь дорабатывается. На последнем этапе производится полировка полученного изделия, которое затем грунтуется и окрашивается в 2-3 слоя в необходимый цвет.

Как выбрать и самостоятельно установить 2 DIN автомагнитолу?

В настоящее время потребителям предлагается множество различных аудиосистем, отличающихся между собой как по цене, так и по функционалу, а также типу. Переходная рамка для 2 DIN автомагнитолы — это элемент, использующийся для правильно подключения мультимедийной системы. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Понятие DIN

Автомагнитола 2 DIN представляет собой универсальную аудиосистему, использующуюся для считывания медиафайлов различных форматов. В 2 DIN устройствах ключевым отличием от традиционных магнитол являются габариты, составляющие 17.8 см х 5 см х 18 см. Установка 2 DIN магнитолы возможна не на все транспортные средства, а только в те авто, где для этого предусмотрено специальное место в центральной консоли.

Автомобильная 2 DIN магнитола

Основные функциональные особенности устройств

Основной характеристикой DIN 2 универсальных магнитол является наличие дисплея, который может использоваться для разных целей.

Помимо этого, такие системы обладают следующими особенностями:

1. Большая часть устройств сегодня предлагают пользователям сенсорное управление. В этом случае все зависит от модели, поскольку в продаже можно найти автомагнитолы 2 DIN, управление которыми осуществляется с помощью кнопок. Тем не менее, сенсорная технология доказала свою практичность и надежность, поэтому она пользуется успехом у многих потребителей.
2. Возможность воспроизведения файлов самых разных форматов. То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Также нужно отметить, что такие системы позволяют считывать файлы с разных носителей, в частности, CD- и DVD-дисков, USB-накопителей и SD-карт.
3. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией. Благодаря большому дисплею водитель может без проблем настроить и использовать систему с GPS навигатором. При покупке такого девайса следует ориентироваться на программное обеспечение, на котором он работает. Например, многие пользователи хвалят устройства с платформой Navitel, поскольку карты в этом ПО хорошо адаптированы под отечественные дороги.
4. Встроенный Bluetooth-адаптер. Такая функция сегодня есть в каждой второй автомагнитоле 2 DIN. Эта опция позволяет синхронизировать любой мобильный гаджет, в котором есть опция Bluetooth, с головным устройством. Водитель сможет добавить в магнитолу контакты из телефонной книги, а также воспроизводить треки с портативных гаджетов. Кроме того, если телефон будет синхронизирован с системой, водитель сможет не отвлекаясь от дороги разговаривать по телефону с другими абонентами.
5. Достойное качество звука. Как показывает практика, обычно двойные магнитолы позволяют обеспечить оптимальное качество звучания, разумеется, если в машине установлена более-менее нормальная акустика (автор видео — Дмитрий Истомин).

Преимущества и недостатки

Сначала рассмотрим плюсы:

• удобство управления и настройки благодаря большому экрану;
• доступная цена на большинство девайсов — можно подобрать модель в соответствии со своими возможностями;
• множество различных функций, использующихся для выполнения тех или иных целей;
• удобная платформа;
• возможность подключения камеры заднего вида, но здесь все зависит от модели;
• конкурентное качество звучания, особенно если в машине установлена нормальная акустика;
• в большинстве магнитол есть функция ТВ-тюнера, что позволяет просматривать телевизионные программы;
• возможность считывания информация с разных носителей.

Но у таких автомагнитол есть и минусы, в частности:

• если вы отдаете предпочтение дешевому варианту, то должны понимать, что он будет работать не так стабильно, как более дорогие аналоги;
• как показывает практика, ТВ-тюнер в большинстве моделей очень слабый;
• устройства, работающие на платформе Android, виснут чаще остальных.

Переходные рамки для установки

Переходная рамка для аудиосистемы

Переходные рамки используются для установки головных устройств в центральную консоль авто. Современные производители автомобилей делают все возможное для того, чтоб в их машины не могли быть установлены нештатные магнитолы. Соответственно, покупая нештатную автомагнитолу, владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Нужно учитывать, что рамки бывают разными, иногда они могут занимать очень много места на торпеде.

Если устанавливать мультимедийную систему с переходной рамкой, то вы сможете закрыть все зазоры, которые могут появиться на центральной консоли в результате установки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Если вы являетесь владельцем нового автомобиля, то вполне возможно, что вы не сможете найти в продаже рамку, поскольку их выпуск начинается спустя какое-то время после выпуска машины (автор видео — Алексей Васильев).

Критерии выбора

Как правильно выбрать 2 DIN магнитолу:

1. В первую очередь — это стоимость, которая определяется в соответствии с финансовыми возможностями покупателя. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента.
2. Следует обратить внимание на функциональные особенности, ведь чем больше будет опций, тем больше у водителя появится возможностей в плане управления и эксплуатации. Подробнее о дополнительных функциях мы писали выше.
3. Возможность считывания информации с разных носителей. CD и DVD диски — это прошлый век, поэтому ориентироваться на наличие только этих приводов нельзя. Устройство должно быть оснащено как минимум USB-выходом, а также слотом для подключения SD-карты.
4. Размеры в центральной консоли вашего авто. Если вы подберете магнитолу, размеры которой не соответствуют габаритам отверстия в торпеде, то дополнительно нужно будет приобрести еще и рамку.
5. Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Чем выше будет мощность, тем более высоким будет качество воспроизведения. Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.
6. Подсветка. Важно, чтобы она была с функцией регулировки, если ее нет, то подсветка должна быть не яркой. В противном случае она будет отвлекать водителя от дороги, что напрямую влияет на безопасность управления транспортным средством.
7. Возможность настройки эквалайзера позволит отрегулировать качество звучания в соответствии с вашими предпочтениями.
8. Количество подключаемых динамиков. Если кроме стандартных четырех колонок вы хотите установить пищалки (твиттеры), усилитель и сабвуфер, обязательно удостоверьтесь в том, что покупаемая магнитола поддерживает эту возможность (автор видео — канал Посылки из Китая для CergeyNchina).

Инструкция по установке своими руками

Краткая инструкция по монтажу:

1. Сначала подготовьте место для установки. В зависимости от автомобиля, может потребоваться демонтаж некоторых облицовочных элементов центральной консоли.
2. Затем осуществляется установка переходной рамки, если в этом есть необходимость.
3. Автомагнитола подключается к бортовой сети автомобиля. К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство. Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле.
4. Девайс ставится в посадочное место и фиксируется в нем. Следует отметить, что магнитола должна быть надежно закреплена, чтобы она не вибрировала при езде по бездорожью или неровным дорогам.
5. Проверьте работоспособность автомагнитолы и установите на место все облицовочные элементы салона.

Фотогаларея «Монтаж своими руками»

Цена вопроса

Стоимость магнитолы зависит от производителя, а также ее функционала. Самый дешевый вариант — Swat WX-212UBW — можно найти в продаже за 3 тысячи рублей. Средняя стоимость более-менее качественных устройств составляет от 6 тысяч руб. Качественную магнитолу Alpine INE-W987D можно купить за 78 тысяч рублей.

Видео «Обзор самой доступной китайской магнитолы»

На видео ниже представлен обзор аудиосистемы от потребителя, заказанной в Китае за 3 тысячи рублей (автор ролика — канал ДилетантТВ).

Самодельная панель для автомагнитолы своими силами

Самодельная панель для автомагнитолы

Самодельная панель для автомагнитолы делается своими руками. Такая панель для автомагнитолы или рамка, как ее называют, поможет установить любую модель автомагнитолы, независимо от того, подходит она или нет.

Несколько вариантов

Панели съемные для автомагнитол

Сегодня и в магазинах предлагается большое количество разнообразных рамок для автомагнитол, но такое положение дел не спасает. Дело в том, что заводская панель не всегда плотно и хорошо входит на место, а это, в свою очередь, порождает другие проблемы.
Приходится делать следующее:

• Либо покупать новую магнитолу.
• Покупать отдельную переходную рамку.
• Сделать собственноручно самодельную панель.

У каждого из вышеприведенных решений есть, как недостатки, так и преимущества.

Новая магнитола

• Когда пользователь приобретает, порою, дорогостоящую акустическую систему, а головное устройство не входит в приборную панель, либо входит, но болтается, приходится возвращать понравившуюся модель или менять.

Примечание. Учитывая большую стоимость оборудования, подход этот не совсем оправдан.

• В магазине при осуществлении покупки, надо заранее спросить про размеры. Простая линейка или рулетка поможет избежать ошибки и сразу определиться с выбором определенной модели.

Примечание. Как ни странно это будет звучать, но и такое решение не всегда проблему способно устранить. Дело в том, что, если рамка встанет, это еще полдела. Автомагнитола должна будет хорошо состыковаться с местом установки, а этого добиться удается не всегда.

Отдельная переходная рамка

• Даст качественный и надежный монтаж. Переходная рамка прикручивается к панели авто, а затем устанавливается автомагнитола. На сегодняшний день наибольшую популярность получили следующие типы рамок: отдельная рамка для автомагнитолы и отдельная рамка-карман для автомагнитолы.
• Особой разницы между ними нет. В первом случае приобретается просто рамка, во-втором – еще и карман.

Съемные панели для автомагнитол схема

Примечание. Карман рамки – это специальная пластмассовая коробка, открытая с обеих сторон. С одной стороны сюда вставляется лицевая панель устройства, а с другой – подводят внешние провода. Только цена рамки с карманом больше, чем стоимость простой рамки переходника.

Своими руками

• Третий вариант считается наиболее правильным, с любой точки зрения: будь она финансовая либо практическая.
• Такая панель даст возможность соединить друг с другом новую автомагнитолу любого размера(1 или 2 din) и типа с панелью машины.

Панельки для автомагнитол

• Кроме всего прочего, такая самодельная рамка не потребует вложения каких-либо финансовых средств, ведь все можно изготовить из подручных материалов.

Процесс изготовления

Изготовление панели на автомагнитолу

Итак, решили сделать панель своими силами. В данном случае, точно не прогадаем.
Итак:

• Для начала делается смесь для проведения шпатлевочных работ. Шпатлевку надо хорошенько замесить и дать отстояться нужное время (обычно минут 20).
• Лицевую панель защищаем чем-нибудь, к примеру, малярным скотчем или пакетом просто полиэтиленовым.
• Обматываем внутреннюю часть картоном, с целью зафиксировать прямоугольник, который и снимаем.
• Прикладываем лицевую панель, получая необходимый отпечаток.

Примечание. В некоторых случаях идеальным вариантом для донора рамки становится коробочка от старого DVD. Она подходит и по ширине (189 мм), и по высоте – (60) мм.

• После того, как наносим шпатлевку, ждем пока она полностью высохнет и станет очень прочной.
• Берем прямоугольник из картона и устанавливаем его строго по центру, получив, таким образом, своеобразную заготовку для заливки. Сам прямоугольник обязательно должен прилегать плотно, не то если останутся щели, в дальнейшем проблем не избежать.
• Покупаем эпоксидную смолу в ближайшем хозяйственном магазине.

• Приносим домой или в гараж. Ставим на огонь, чтобы растопить. Обязательно надо помешивать, чтобы получилась однородная масса без комочков.
• Заливаем полученную смолу в форму, которую заранее подготовили. Даем время остыть.
• Картон после этого снимаем.
• Затем из формы аккуратно достаем рамку для магнитолы.

Примечание. Перед нами предстанет форма довольно грубая, требующая обработки.

• Ставим форму в тиски.
• Берем напильник и шкурку с мелкой зернистостью. Начинаем процесс полировки до тех пор, пока не получим благоприятный внешний вид изделия.
• Подбираем после этого дизайн рамки. Другими словами, надо выбрать цвет краски, которой надо покрыть изделие.
  Только сначала рамку нужно будет обработать грунтовкой, а уже затем краской. Обязательно ждем, пока грунтовка высохнет, а уже затем наносим краску. В некоторых случаях, если один нанесенный слой краски не дает нужного эффекта, можно нанести дополнительно второй слой.

Красим самодельную рамку

Примечание. Цвет для краски должен подбираться в зависимости от цвета торпедо автомобиля.

• После этого остается только установить рамку на место.

Устанавливаем панель на место

Преимущества и недостатки такого изготовления

Приведенная выше инструкция, если ее выполнять строго по пунктам, используя при этом еще видео и фото – материалы, даст ценную пользу. Зачем платить за услуги специалистам, цена на которые очень высокая, если все спокойно можно провести своими руками.

Mitsubishi Lancer X. Все о Мицубиси Лансер 10

Тюнинг и ремонт Лансер 10. Форум автовладельцев Lancer X. Клуб Лансер 10

• Непрочитанные сообщения
• Темы без ответов
• Активные темы
• Поиск

• LancerX.ruГлавная форумаТехнический раздел. Обслуживание, ремонт и тюнинг.Тюнинг Lancer X. Улучшения и доработки.Интерьер
• Поиск

• Темы без ответов
• Активные темы
• Непрочитанные сообщения

Рамка для 2DIN магнитолы своими руками — фотоотчет

Рамка для 2DIN магнитолы своими руками — фотоотчет

#1 Непрочитанное сообщение Ajbolit » Вт окт 07, 2008 8:54 pm

Вот мой вариант самостоятельного изготевления рамки для магнитолы. Может кому нить пригодится мой опыт
Итак, берем разбираем штатную рамку, обрезаем ненужное так чтобы свободно проходил новый мафон. Устанавливаем новый мафон так, как хотим чтобы он стоял (наклон, вынос вперед)
[ ссылка на изображение ]
берем рамку от новой магнитолы и шкурим
[ ссылка на изображение ]

берем у своей или чужой девушки колготки и натягиваем их на рамку фиксируя в нужных местах супер-клеем
[ ссылка на изображение ]

промазываем эпоксидкой переднюю часть, чтобы колготки приклеелись к рамке
[ ссылка на изображение ]

кладем на ровную поверхность целофан, на него рамку промазанной стороной вниз и чем-нить прижимаем, оставляем на несколько часов (около 12)
[ ссылка на изображение ]
берем рамку с приклееными колготками и фиксируем на заранее установленной в нужном положении магнитоле. Растягиваем колготки и фиксируем их к рамке тем же супер-клеем, так, чтобы площадь соприкосновения колготок и рамки была максимальной (чтоб лучше держалось)
[ ссылка на изображение ]

тщательно промазываем эпоксидкой, но аккуратно, чтобы не капнуть ее где-нить в салоне
[ ссылка на изображение ]

после того как эпоксидка высохнет снимаем рамку и обрезаем лишнее
[ ссылка на изображение ]
а дальше с помощью шпатлевки со стекловолокном и грубой шкурки придаем нужную форму.
[ ссылка на изображение ]
ну а далее шкурим все мелкой шкуркой, шпаклюем обычной шпатлевкой для финальной обработки, дабы убрать все неровности, снова шкурим и красим. И в итоге получаем что-то вроде этого
[ ссылка на изображение ]
Всем, кто решиться это повторить — Удачи!

Изготовление переходной рамки для 2 DIN магнитолы (фотоотчет)

Опции темы

• Подписаться на эту тему…
