Замена заднего лонжерона автомобилей ВАЗ 2105/07

Lada 2107 Ласточка › Logbook › Замена левого заднего лонжерона

Это будет одна из самых длинных моих записей)
как мы переваривали мой лонжерон на семерике)
я решил на майских праздниках, пока выходных много, машина особо не нужна!
сначала хотели ее тросом перекинуть на бок! после поцарапаной немного крыши мы поняли что это не вариант!
собрал пацанов и вручную ее перекинули

вечером после рабочего дня в среду, когда она лежала уже на боку я все разобрал и высек старый лонжерон! это оказалось не сложно так как он сгнил! в итоге до 10 вечера старый лонжерон лежал в мусоре!

закончил высекать)
решили варить на след. день

варил мне друг!»
после того как вырезали гнилье
взялись заваривать дырки которые вырезали, дверкой от девятки))

короче все что нашли дырки заварили ни одна дырюга не осталась незамеченной))
спалилии пачку электродов и пол дверки от девятки)

решил и заодно днище обработать, а то где старый хозяин варил начало ржаветь и я решил все зачистить и обработать!

лонжерон стал красиво! проварено все точками!

аккуратно! дырочки от сварки залеплены пластилином авто, купленный лонжерон за 320 рублей проварен плохо, пришлось еще проваривать его самим! но зато надежно»!

потом все это покрасилось грунтом
грунта мазал не жалеючи

когда менял передние шаровые понял что спереди стучали не они а болт который держит верхнюю лапу! точнее не сам болт а втулка внутри стакана !
друг предложил самый надежный вариант приварить сверху шайбы!

в передние лонжероны залита мовиль по самое не блауйся) и дырки заткнуты резиночками! чтоб не вытекало!

короче развлекались как могли)) пока обрабатывал днище кореш палил костер, я туда кидал пустые балоны от мовили и мастики)))))

потом корешок приехал на ауди 80 б4 поменять ремень ГРМ, в итоге сняли а поставить не смогли, уехал ток на след день и то вечером))))) я долго ржал)
в итоге было израсходовано 2000мл мовили
2000мл мастики) резиночек 10 шт. электродов 2, пачка) три пары перчаток и 2 дня времени)
много положительных эмоций)
за то теперь едешь ничего не стукает не гремит)
красота))

но не обошлось и без неприятностей когда варили я плохо оторвал вибропласт с днища и он загорелся и сгорела обшивка на двери левой задней) пришлось поставить старую))

Замена заднего лонжерона автомобилей ВАЗ 2105/07

Здрав­ствуй­те доро­гие чита­те­ли! Сего­дня рас­смот­рим про­це­ду­ру заме­ны зад­не­го лон­же­ро­на авто­мо­би­лей ВАЗ 2105/07.

Лон­же­ро­ны явля­ют­ся сило­вы­ми эле­мен­та­ми несу­щих кузо­вов лег­ко­вых авто­мо­би­лей. На авто­мо­би­лях ВАЗ 2105/07 повре­жде­ния зад­них лон­же­ро­нов не вли­я­ют на ходо­вые каче­ства транс­порт­но­го сред­ства, так как к ним не кре­пит­ся дета­лей под­вес­ки. Тем не менее, не выпра­вив и, при необ­хо­ди­мо­сти, не поме­няв повре­ждён­ный лон­же­рон, невоз­мож­но выста­вить все зазо­ры кузо­ва зад­ней части авто­мо­би­ля как следует.

Каж­дый отдель­ный слу­чай дефор­ма­ций зад­ней части ава­рий­но­го кузо­ва инди­ви­дуа­лен, но, в любом слу­чае, есть общие для всех момен­ты. Их мы и рас­смот­рим. Зад­ний лон­же­рон тре­бу­ет заме­ны в тех слу­ча­ях, когда име­ет­ся его зна­чи­тель­ная дефор­ма­ция. Так­же может потре­бо­вать­ся заме­на при­ле­га­ю­щих кузов­ных пане­лей. К при­ме­ру, при уда­ре в зад­нюю часть может быть повре­жде­но зад­нее кры­ло, а так­же зад­няя панель. Поэто­му может потре­бо­вать­ся так­же заме­на этих элементов.

Перед заме­ной отсо­еди­ни­те мину­со­вую клем­му от акку­му­ля­то­ра, демон­ти­руй­те все эле­мен­ты, меша­ю­щие досту­пу и вперёд!

Нуж­но пони­мать, что буде­те Вы менять лон­же­рон или нет, его в любом слу­чае нуж­но пред­ва­ри­тель­но вытя­ги­вать. Это помо­жет поста­вить все основ­ные точ­ки креп­ле­ния лон­же­ро­на на свои места (на дан­ном эта­пе, конеч­но, при­мер­но на свои места). После вытя­ги­ва­ния мож­но при­сту­пать к демон­та­жу лон­же­ро­на. Как я уже упо­ми­нал выше, перед демон­та­жём лон­же­ро­на надо сна­ча­ла демон­ти­ро­вать зад­нюю панель, далее уже сам лон­же­рон. Смот­ри­те так­же на необ­хо­ди­мость заме­ны зад­не­го кры­ла. По воз­мож­но­сти вытя­ги­ва­е­те и не меняете.

Лон­же­рон кре­пить­ся с помо­щью завод­ской кон­такт­ной свар­ки. Это точ­ки свар­ки, кото­рые нуж­но высвер­лить спе­ци­аль­ным свер­лом. После высвер­ли­ва­ния отсо­еди­ня­ем лон­же­рон, помо­гая тон­ким зубилом.

На рисун­ках схе­ма­ти­че­ски пока­за­ны зад­ний лон­же­рон багаж­ни­ка и зад­няя панель авто­мо­би­лей ВАЗ 2105/07.

Когда лон­же­рон демон­ти­ро­ван, нуж­но выпра­вить остав­ши­е­ся дефор­ми­ро­ван­ные места и при­ме­рить новый лон­же­рон. При­мер­ка пока­жет, что ещё нуж­но под­тя­нуть или подрих­то­вать. Далее гото­вим лон­же­рон к при­вар­ке, зачи­стив до голо­го метал­ла места при­вар­ки. Так­же гото­вим к при­вар­ке зад­нюю панель. Перед тем, как окон­ча­тель­но при­ва­рить, нуж­но все пане­ли выста­вить по зазо­рам, пред­ва­ри­тель­но при­кре­пив их по местам. Для вре­мен­но­го креп­ле­ния мож­но исполь­зо­вать струб­ци­ны, само­ре­зы, либо, при­хва­тив точ­ка­ми сварки.

Когда Вы пол­но­стью удо­сто­ве­ри­тесь, что всё сто­ит на сво­их местах, то мож­но начи­нать при­ва­ри­вать лон­же­рон и все осталь­ные пане­ли кузо­ва, кото­рые попут­но под­ле­жат замене.

С авто­мо­би­ля­ми ВАЗ могут воз­ник­нуть раз­лич­ные допол­ни­тель­ные слож­но­сти в виде ржав­чи­ны. Всё это нуж­но учи­ты­вать, сре­зав ржав­чи­ну и при­ва­ри­вать к нор­маль­но­му, не ржа­во­му метал­лу, доба­вив, по необ­хо­ди­мо­сти, метал­ли­че­ские вставки.

Места сварки пола задка и лонжеронов пола задка Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Замену производят при снятых задних крыльях, панели задка и усилителя панели задка.

Замена пола задка. Пунктиром обозначены линии рубки, на фрагментах стрелками места рубки. На основном виде стрелками показаны места газовой сварки

Тонким зубилом отрубите пол задка кузова ваз 2105 места рубки показаны пунктиром, на фрагментах — стрелками). Кусачками удалите оставшиеся полоски металла, отрихтуйте и зачистите электро- или пневмошлифовальной машинкой деформированные кромки.

Замена пола топливного бака лада классика (запасного колеса) и лонжеронов пола задка. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагментах – места рубки

Отрубите пол топливного бака ваз 2107 (запасного колеса) от лонжеронов и внутренних арок задних колес ваз 2104, удалите полоски металла и отрихтуйте кромки.
Зубилом отрубите лонжероны от внутренних арок задних колес ваз 2104, ваз 2105, ваз 2107 и поперечины, удалите оставшиеся полоски металла и зачистите посадочные места.
Установите новые лонжероны на место и приварите газовой сваркой прутками Л 62, Л 68 в местах, указанных на рисунке.
К низу пола задка приварите центральный усилитель, держатель с подложенной под него асбестовой прокладкой и кронштейны крепления основного глушителя. Электросварку выполняйте в среде углекислого газа точками через 40–50 мм проволокой Св 08Г1С или Св 08Г2С диаметром 0,8 мм. Допускается газовая сварка.
Установите пол задка на место и приварите газовой сваркой по углам в точках, указанных на рисунке.
Установите к панели задка усилитель и приварите электросваркой в среде углекислого газа точками через 40 мм. Установите панель задка на место и прихватите к элементам кузова газовой сваркой (см. «Замена панели задка ваз 2107»).
Приварите пол топливного бака (запасного колеса ваз 2105) газовой сваркой в точках.
Произведите предварительный контроль всех прихваченных деталей навешиванием задних крыльев и крышки багажника. Устраните недостатки сборки и окончательно приварите детали электросваркой в среде углекислого газа проволокой Св 08Г1С или Св 08Г2С прерывистым швом длиной 10 мм через каждые 30 мм. Сила электрического тока 50–90 А.
Допускается газовая сварка латунными прутками Л 62 или Л 68 точками через 30–40 мм.

Читать еще:  Мойка для деталей своими руками

10.8.1. Проверка и правка кузова

Основные размеры проверки точек крепления агрегатов

Контрольные точки проверки пола кузова

Установка для ремонта и контроля кузовов с приспособлением для правки

Справочные линейные размеры проемов ветрового и заднего окон

Значительная часть ремонтных работ кузовов приходится на аварийные автомобили, которые в большинстве случаев требуют проверки геометрии точек крепления узлов и агрегатов шасси автомобиля.

Для контроля геометрии точек крепления узлов шасси, показанных на рис. Основные размеры проверки точек крепления агрегатов и рис. Контрольные точки проверки пола кузова, а также для выполнения сложного ремонта с одновременным контролем используется установка для ремонта и контроля кузовов в сочетании с приспособлениями для правки (см. рис. Установка для ремонта и контроля кузовов с приспособлением для правки).

Приспособление для правки закрепляется на раме со стороны деформированной части кузова.

Повреждения кузова могут быть самими различными. Поэтому правила ремонта в каждом отдельном случае должны быть своими, наиболее подходящими для этих повреждений.

Почти во всех случаях повреждений необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений убирают все легкосъемные внутренние обивочные части, чтобы облегчить измерения, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Правкой необходимо восстановить первоначальные линейные размеры остова кузова.

Диагональные размеры проемов окон должны составлять для ветрового окна (см. рис. Справочные линейные размеры проемов ветрового и заднего окон) 1375±4 мм, для заднего – 1322 4 (1322–2) мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равными соответственно для ветрового окна 537 3 мм, для заднего – 509 3 мм.

Разница диагональных размеров проема ветрового окна, а также проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Замена заднего лонжерона ВАЗ 2101, 2106, 2107 классика

Так как я не нашел не один мануал по замене задних лонжеронов или еще их называют подрамников, то решил сам его сделать, может кому-то пригодится. Для начала, нам нужно срубить старый, это можно сделать двумя способами.
1. Отрубать его вместе с полом.
2. Отрубать только один лонжерон.
Я пошел по второму пути так как у меня пол не гнилой над лонжероном (я его уже латал) и начал отрубывать, на фото красной линией обозначено где нужно рубать.

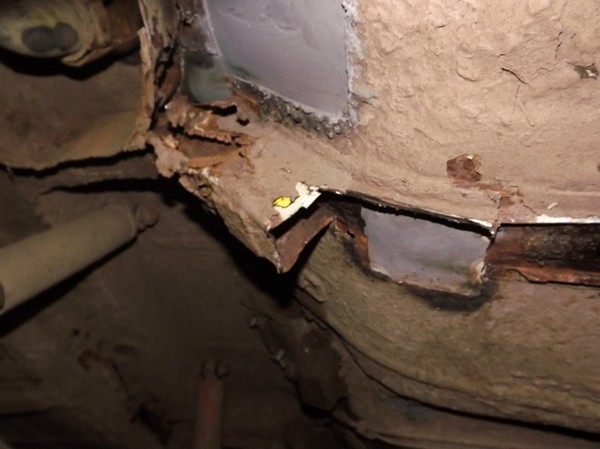

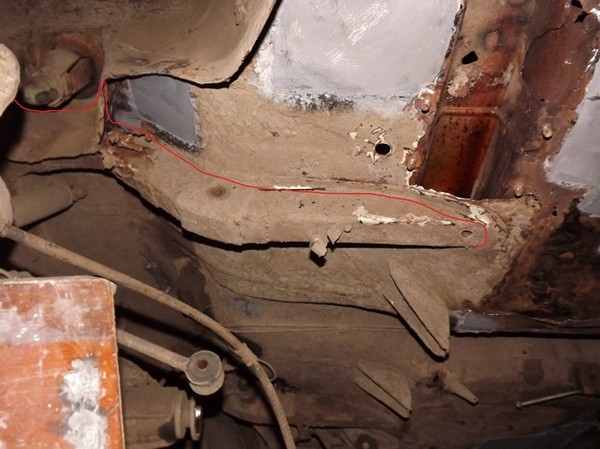

Я решил отрубать частями, — первая часть.

Третья часть, тут я не удачно сделал фото, но я думаю суть понятна)

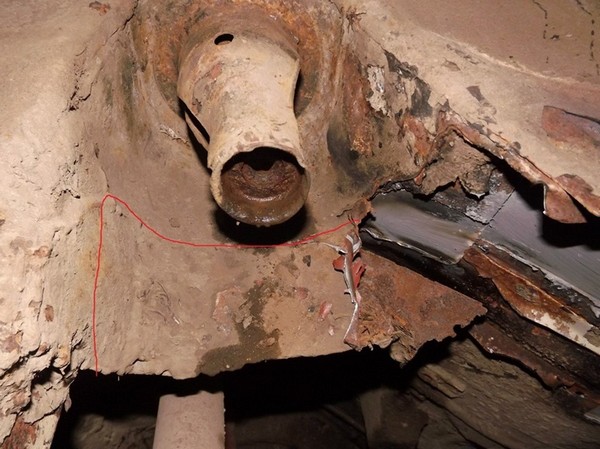

Красной линией опять я обозначил что придется отрубать чтоб добраться до сути))

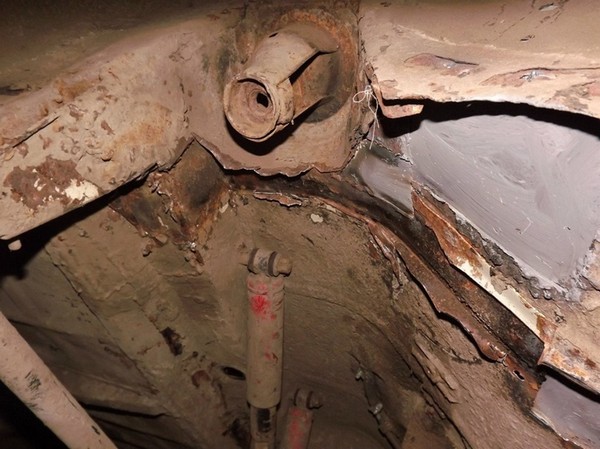

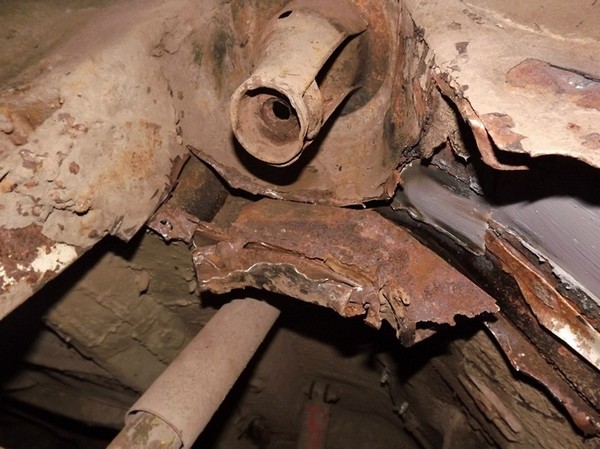

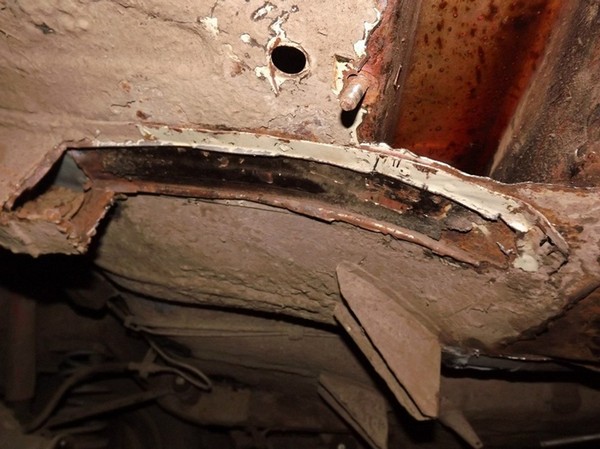

После того как отрубали кусок стаканы мы увидим то что нам нужно, и продолжаем, пока не отрубаем все!

На самом деле я думал будет сложнее)
Но для тех кто хочет и себе заменить, скажу что нужен кондуктор, без него не как!

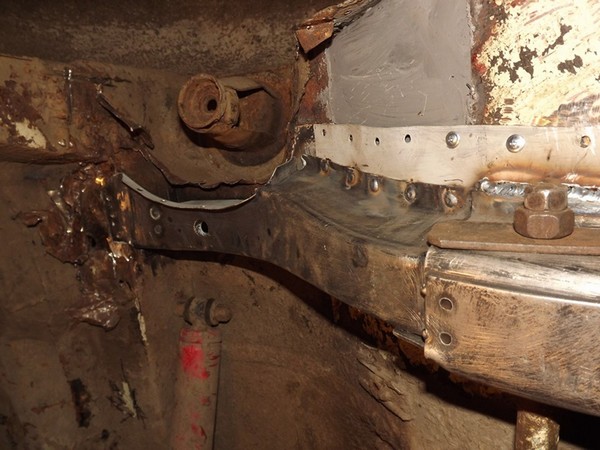

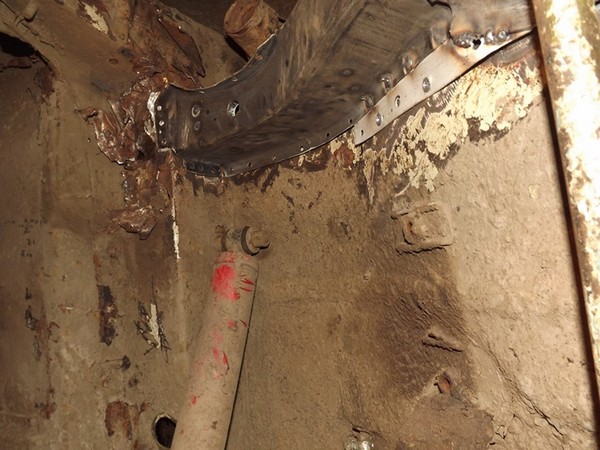

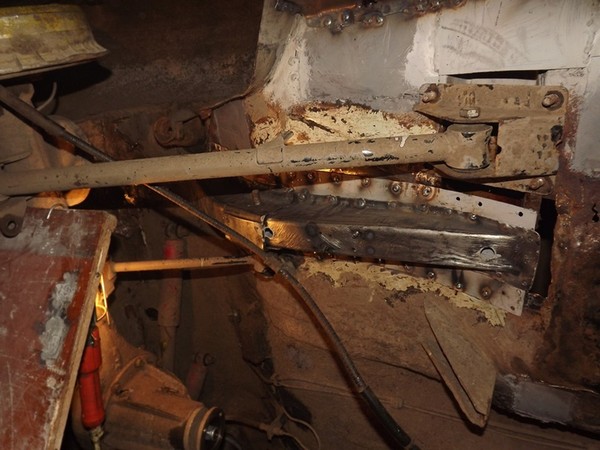

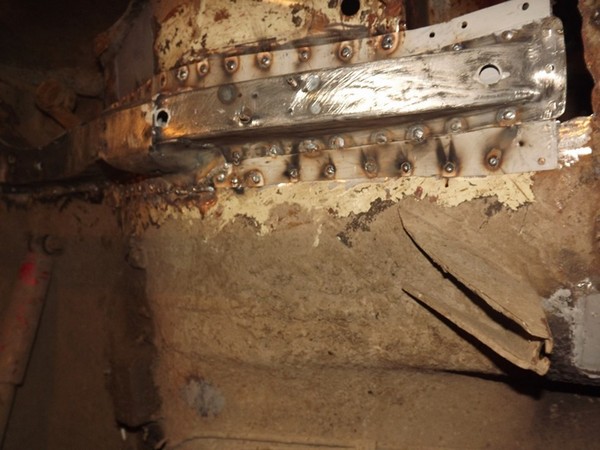

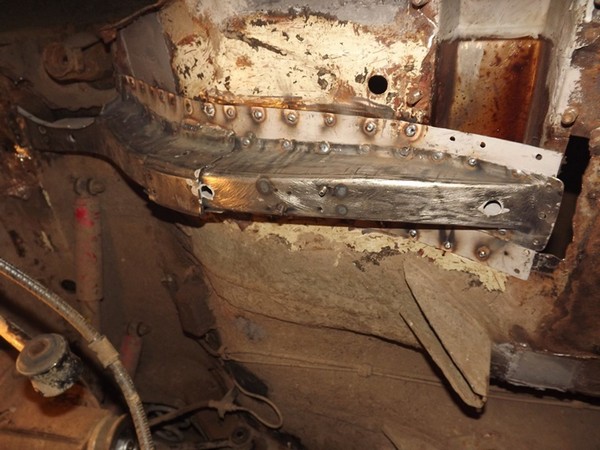

И так, для начал мы привариваем вырезанный лист металла к самому подрамнику, а потом это все дело прикручиваем с помощью кондукторов на свое место, по краю там где отверстия саморезами притягиваем нашу железку к полу.

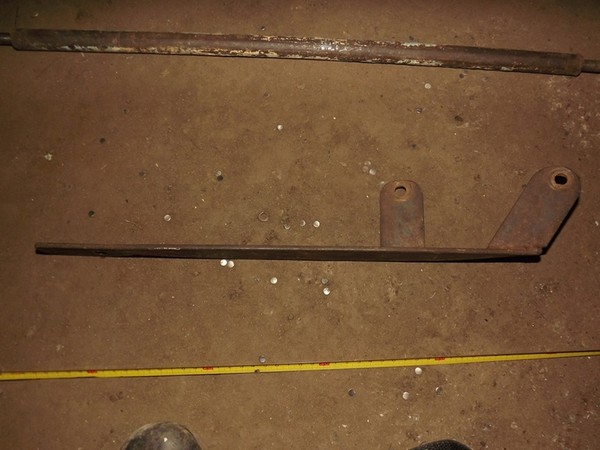

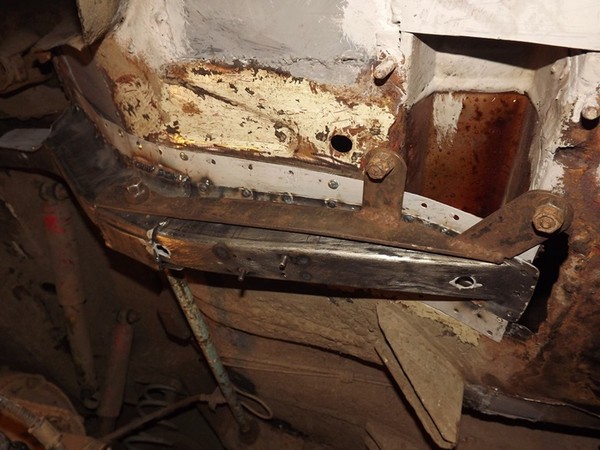

На этом фото видно сам кондуктор

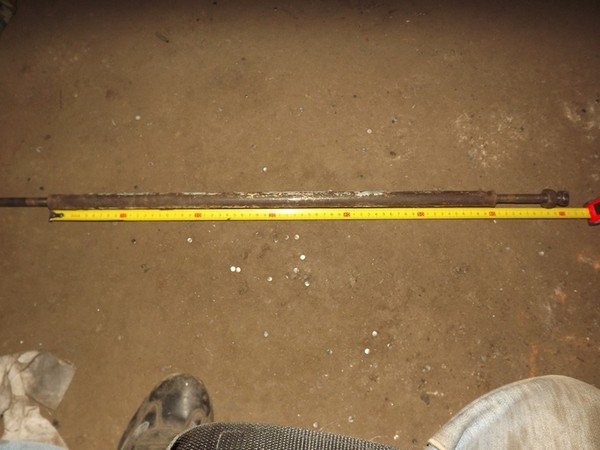

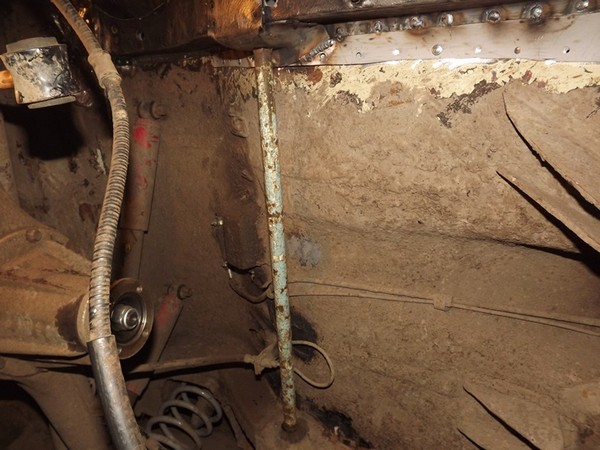

тоже часть кондуктора, это труба которая выставляет размер между подрамниками

Все, что не притянулось саморезами, берем молоток и помогаем

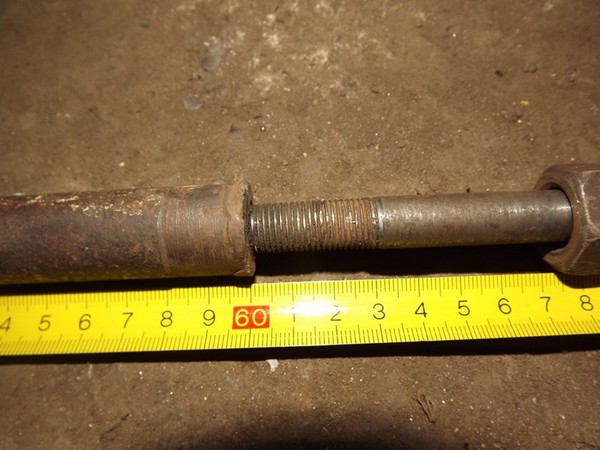

Вот как выглядит труба, и ее размеры

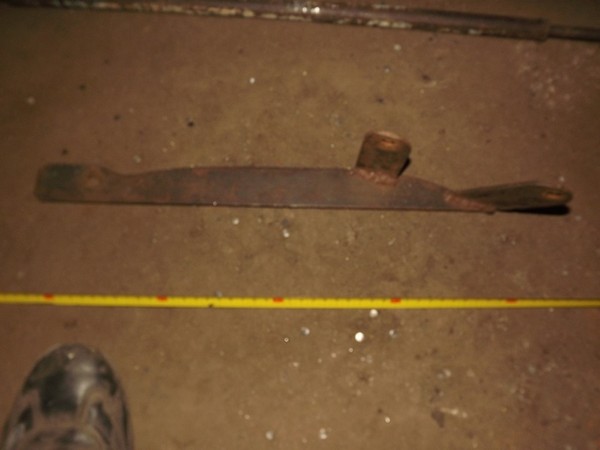

Размеры этой части я не даю так как я не смог их промерять (правильно) ее можно сделать самим когда все подрамники еже на месте, на первом фото видно как она крепится.

Ну и просто накинул чтоб удостоверится=)))

Передний фартук ВАЗ 2101, 2106, 2107 классика

Ремонт переднего фартука, повторитель на крыло от Волги для ВАЗ 2101, 2106, 2107 классика
Подготовка

VAZ 2105 (Жигули)

Подборка кузовных размеров, данных по геометрии кузова и контрольным точкам ВАЗ 2105 (Жигули) из заводской документации.

Значительная часть ремонтных работ кузовов приходится на аварийные автомобили, которые в большинстве случаев требуют проверки геометрии точек крепления узлов и агрегатов шасси автомобиля ВАЗ 2105 (Жигули).

0 – базовая линия;
1 – верхнее крепление радиатора;
2 – крепление картера рулевого механизма и маятникового рычага;
3 – ось педалей тормоза и сцепления;
4 – центр рулевого механизма;
5 – центр колеса;
6 – крепление амортизаторов задней подвески;
7 – центр заднего технологического отверстия центрального усилителя пола багажника;
8 – заднее крепление глушителя выпуска газов;
9 – переднее крепление глушителя;
10 – крепление поперечной штанги задней подвески;
11 – ось задних колес;
12 – оси болтов крепления верхних продольных штанг задней подвески;
13 – оси болтов крепления нижних продольных штанг к кронштейнам кузова;
14 – крепление кронштейнов нижних продольных штанг;
15 – центр заднего технологического отверстия переднего лонжерона;
16 – центр технологического отверстия переднего лонжерона;
17 – центр колеса;
18 – точки крепления поперечины передней подвески;
19 – крепление стабилизатора поперечной устойчивости;
20 – нижнее крепление радиатора;
21 – ось автомобиля;
22 – верхнее крепление радиатора;
23 – ось передних колес;
24 – крепление задней подвески двигателя;
25 – крепление опоры карданного вала;
26 – крепление амортизаторов задней подвески

0 – линия отсчета;
1 – пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов;
2 – центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага;
3 – пересечение центров передних технологических отверстий переднего
пола с поверхностями лонжеронов;
4 – пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов;
5 – центр осей болтов крепления нижних продольных штанг;
6 – центр осей крепления верхних продольных штанг;
7 – пересечение оси болта крепления поперечной штанги с кронштейном кузова;
8 – пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя;
9 – центр осей передних болтов крепления стабилизатора поперечной устойчивости;
10 – пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов;
11 – центры передних технологических отверстий лонжеронов переднего пола;
12 – центры задних технологических отверстий лонжеронов переднего пола;
13 – пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова;
14 – пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов;
15 – пересечение оси болта крепления поперечной штанги с кронштейном кузова;
16 – центр заднего технологического отверстия центрального усилителя заднего пола;
17 – продольная ось автомобиля

Читать еще:  Как покрасить переходом: покраска авто и растворитель для переходов

Повреждения кузова могут быть самими различными. Поэтому правила ремонта в каждом отдельном случае должны быть своими, наиболее подходящими для этих повреждений.

Почти во всех случаях повреждений необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений убирают все легкосъемные внутренние обивочные части, чтобы облегчить измерения, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Правкой необходимо восстановить первоначальные линейные размеры остова кузова.

Диагональные размеры проемов окон должны составлять для ветрового окна 1375±4 мм, для заднего – 1322 4 (1322–2) мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равными соответственно для ветрового окна 537 3 мм, для заднего – 509 3 мм.

Разница диагональных размеров проема ветрового окна, а также проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.

Наиболее часто при ремонте остова требуется замена крыльев, панелей крыши, передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте и других деталей каркаса. Необходимо также знать расположение сварных швов.

Слабые места кузовов автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107

Кузова «классики» — автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107 имеют ряд проблемных мест, которые постепенно, по мере увеличения пробега и прошествии некоторого времени, дают о себе знать. Эти слабые места наиболее подвержены коррозии, появлению трещин, заломов, деформации деталей. Зная их и зная причины их появления можно просчитать, какой ремонт необходим своему автомобилю или при покупке другого автомобиля обнаружить их и сбить цену. Либо вовсе не покупать, если автомобиль совсем уж проблемный.

Перечень слабых мест кузовов автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107

В начале списка слабые места, непосредственно влияющие на возможность эксплуатации автомобиля и требующие немедленного ремонта далее проблемы, с которыми можно ездить дальше.

Передние лонжероны

Наиболее часто встречается разрушение передних лонжеронов в районе креплений стабилизатора поперечной устойчивости, так как этот участок наиболее нагружен из-за работы стабилизатора. В результате крепления стабилизатора попросту отваливаются. Некоторые автовладельцы просверливают лонжероны автомобиля насквозь и фиксируют крепления стабилизатора длинными болтами. Но эта мера временная, помочь в такой ситуации может только переваривание лонжеронов.

Вторым по «популярности» является разрушение переднего лонжерона в районе крепления редуктора рулевого механизма. Так же в результате постоянной нагрузки на металл при работе рулевого управления автомобиля. Можно исправить, приварив под редуктор металлическую пластину определенного размера и формы.

Кронштейн продольной тяги заднего моста

Практически поголовно встречающаяся неисправность кузовов «классики». Требует незамедлительного ремонта, так как ездить с «гуляющим» из стороны в сторону задним мостом очень сложно.

Пороги

Разрушение порогов – постоянная проблема на всех автомобилях ВАЗ и «классика» тут не исключение. Периодическая обработка скрытых полостей порогов и покрытие их снаружи защитным составом несколько отодвигают во времени необходимость их замены, но стопроцентной гарантии от возникновения и распространения коррозии дать не могут так как эти элементы кузова постоянно подвергаются воздействию грязи, воды, пескоструятся летящим из под колес песком и камнями. «Особый» вклад в дело быстрого разрушения порогов вносят пластиковые накладки на них разной формы.

Арки передних и задних колес

Несмотря на установку подкрылков на автомобилях с пробегом очень часто разрушаются участки задних арок колес за пружинами. В арках передних колес встречаются трещины опорных чашек передних пружин, отрыв опорной части амортизатора (вследствие передвижения на больших скоростях по плохим дорогам). В ряде случаев возникает деформация брызговика в районе сточного желобка переднего крыла – т.н. «горбатое» крыло (возможно последствие фронтального удара).

Передний и задний фартуки

Постоянный контакт с грязью и влагой приводит к быстрому появлению и распространению коррозии в этих частях кузова. В продаже имеются ремонтные вставки как целые ремонтные детали так их отдельные участки для замены.

Передние стойки в районе верхних и нижних углов лобового стекла

Возможно появление трещин в этих местах вследствие эксплуатации автомобиля на плохих дорогах с постоянными перекосами кузова, при разрушении от коррозии других элементов и возрастании из-за этого нагрузки на рамку ветрового стекла.

Участки кузова «классики» наиболее подверженные коррозии (см. так же фото в верху статьи)

— Так устройство кузова практически одинаково для всех моделей «классики» (за исключением универсалов 2102, 2104) проблемы, описанные выше характерны для всех модификаций этих автомобилей.

— Помимо перечисленных проблемных участков на кузовах автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107 возможны и другие «болячки». Например, полики под бензобаком и запасным колесом, скрытые полости кузова, пол под ногами водителя и пассажира и пр.

— При ремонте передних лонжеронов, кронштейна задней балки необходимо точная геометрическая установка их в пространстве по контрольным точкам. В противном случае возможны такие неисправности как увод автомобиля в сторону при движении и другие проблемы с рулением, подъедание резины и т. п.
