Проверка геометрии кузова автомобиля. Подробно об измерении

Проверка геометрии кузова автомобиля. Измерение с помощью оборудования и визуальный осмотр.

С вопросом измерения геометрии кузова многие автолюбители сталкиваются в основном в двух случаях. Во-первых – это после ДТП, когда происходят повреждения различных кузовных деталей и есть подозрения на нарушение размеров конструкции в целом. Во-вторых – это во время покупки б/у автомобиля. Ведь зачастую те, кто приобретает машину, хочет получить максимальную информацию о ее состоянии, в том числе это касается и диагностики кузовной геометрии, которая напрямую влияет на безопасность вождения. Не проверив все эти параметры, вы можете потерять вложенные средства, да и сами вряд ли захотите рисковать седая за руль изначально не безопасного авто.

Что такое геометрия кузова и что нужно знать об ее основных параметрах?

Геометрия кузова – это точные значения размеров автомобиля, которые обеспечиваются высокотехнологичным оборудованием на производстве. Соблюдение этой размерной сетки обеспечивает высокую безопасность и надежность эксплуатации транспортного средства.

Наиболее важные значения, контроль которых нужно осуществлять в первую очередь это:

  • длина колесной базы.
  • ширина передней колеи.
  • ширина задней колеи.
  • длина лонжеронов и ширина между ними.

Почему эти параметры настолько важны? От их размеров напрямую зависит управляемость автомобиля и собственно безопасность людей внутри салона транспортного средства.

Давайте разберемся в этих параметрах более детально, чтобы вы имели общее понятие того, какие именно узлы затрагивает проверка геометрии кузова автомобиля. Итак, длина колесной базы – это расстояние от центра ступицы передней оси, до центра ступицы задней оси. Колесная колея – это расстояние между правым и левым колесом, которые располагаются на одной оси. Обычно берут замер от середины протекторной части колеса левой части до середины протекторной части колеса правой части. Также, стоит отметить, что лонжероны, являются одним из основных элементов кузовной конструкции, поскольку являются основой силового каркаса как моторной, так и багажной части автомобиля. К ним крепят мотор, коробку передач, пол, крылья и прочие элементы конструкции машины, поэтому соответствие размерных значений лонжеронов – это очень важный параметр.

Дополнительно проверяют размеры:

  • дверных проемов.
  • оконных проемов.
  • моторного отсека;
  • багажного отделения.
  • салона.

Если показатели этих размеров нарушены, то вы увидите неправильные зазоры, сложность открытия двери или багажника в таком случае изменения касаются в основном внешнего вида элементов кузова авто.

Как проверить геометрию кузова?

Осуществляют такую проверку либо в случае покупки поддержанного автомобиля, либо же после проведения кузовного ремонта. Тут есть два различных подхода к проведению работ. Первый – это замер геометрии кузова своими руками с помощью визуального восприятия и проверки размеров рулеткой используя при этом все характеристики конкретно вашей марки авто заданные производителем. Второй – это загнать машину на стенд, где есть профессиональные линейки для диагностики геометрии кузова. Это платная услуга, к тому же весьма не дешевая, но эффективная. Но не думайте, что если результат будет положительным, что машина не была битой, возможно продавцы провели качественный кузовной ремонт.

Основные моменты, на которые нужно обратить внимание, особенно при покупке б/у авто.

  1. Проверка дверей, капота и багажника на закрытие. Процедура выглядит следующим образом. Вы пошагово открываете и без усилий закрываете двери, капот и багажник. Если двери не закрываются, и для этого нужно приложить усилия есть вариант, что повреждены стойки. Если же такие же проблемы с багажником или капотом нужно в первую очередь смотреть лонжероны. Такие проблемы либо приводят к торгу при покупке, если конечно вас не беспокоит безопасность передвижения на таком авто.
  2. Проверка зазоров. Нужно смотреть, чтобы например зазор капота слева и справа был одинаковый, а не так что с одной стороны крышка подходит вплотную, а с другой стороны можно палец засунуть. Это визуальный осмотр автомобиля.
  3. Проверка стекол на вертикальные трещины. Если, например, на лобовом стекле с одной стороны присутствует целый набор трещин, то есть смысл проверить стойки.
  4. Рулеткой или специализированным инструментом можно измерить размеры колесной базы и колеи.

Все замеры стоит проводить согласно спецификации на ваше авто, которую можно найти в интернете. Точность самостоятельных измерений не высокая, поэтому лучше обратиться в сервис.

Еще одним эффективным вариантом, который можно реализовать тест без измерительного оборудования – это выехать на авто на ровный асфальт набрать скорость около 40 – 50 км и смотреть не ведет ли машину в одну из сторон и нет ли стука. Далее можно сделать то же самое, но уже на большей скорости. Помните про безопасность, лучше проводить такие эксперименты на удаленных от основного движения дорогах.

Советы по обращению в автосервис

Для восстановления геометрии кузова вам не подойдет вариант обращения к гаражным мастерам. Нужно смотреть в сторону солидных автосервисов, которые имеют дорогое оборудование и измерительные приборы для проверки и исправления всех кузовных повреждений. Основу такого оборудования составляет стапель. Это прямоугольная платформа для полного фиксирования кузова со всех сторон и с инструментарием для вытягивания нужных частей конструкции. Без этого приспособления качественный ремонт осуществить практически невозможно.

Второй момент – это серьезный подход мастеров к проверке размерной сетки именно под вашу модель автомобиля. Это очень важно, если мастер говорит, что все сделаем на глаз, чтобы визуально было ровно не соглашайтесь, в таком случае безопасность вождения может быть все также на низком уровне, не смотря на проведенный ремонт.

Третий – это наличие измерительных приборов и примеров проведенных работ.

Правильная проверка геометрии кузова машины

Всех покупателей легковых авто можно условно разделить на четыре категории:

  • тех, кто покупает авто впервые;
  • кто меняет уже не первую машину;
  • кто покупал и продолжает покупать только новые авто;
  • автомобилисты, имеющие за плечами опыт приобретения подержанного транспортного средства.

Впрочем, первые две категории частенько пересекаются с двумя последними. Но у тех, кто приобретает автомобиль без пробега из автосалона, проблем практически нет, кроме необходимости выложить более крупную сумму денег: техническое состояние приобретаемого авто идеальное, думать о возможных дорогостоящих ремонтах не потребуется как минимум лет 5.

Другое дело – покупка машины на вторичном рынке. Здесь, даже если не принимать во внимание риск приобретения краденого или нерастаможенного автомобиля, что грозит его потерей, всегда существует вероятность стать владельцем битого ТС. Одним из наиболее веских доказательств такого неприятного факта является нарушение геометрии кузова. Именно оно может свидетельствовать о будущих проблемах, поэтому проверка соответствия геометрических параметров продаваемого авто заводским считается важным компонентом общей проверки б/у машины.

Важно понимать, что продавец в таких случаях будет стараться скрыть факт участия в дорожном происшествии. Отметим, что проверкой на ДТП ограничиваться не следует: далеко не все аварии приводят к серьёзным последствиям, сказывающимся на эксплуатационном ресурсе автотранспортного средства. А фиксация изменения геометрии кузова как раз и говорит о том, что авария была достаточно серьёзной. Причём, в отличие от множества других повреждений, надёжного и универсального метода сокрытия указанного дефекта не существует.

Что означает термин «геометрия кузова»

Однозначного определения этого понятия не существует, но общепринятым считается следующее: геометрия кузова – это некая совокупность расстояний, принятая для кузова конкретной модели автомобиля между контрольными точками. Узнать о локации таких контрольных точек можно их техпаспорта транспортного средства. Диагностика геометрии кузова, то есть определение расстояний между КТ позволяет узнать, насколько точным является взаимное расположение кузовных деталей, а также основных агрегатов, механизмов и узлов автотранспортного средства.

Производя проверку правильности кузовной геометрии (например, на предмет участия авто в серьёзном ДТП), следует первостепенное внимание обращать на следующие составляющие:

  • ширину колеи машины (передней и задней в отдельности);
  • межосевое расстояние (колёсную базу);
  • размеры моторного отсека и багажного отделения;
  • длину лонжеронов и расстояние между ними;
  • размеры оконных/дверных проёмов.

Необходимо понимать, что даже незначительные расхождения между фактическими и паспортными размерами способны оказать негативное воздействие на эксплуатационные характеристики машины, которые в среднесрочной перспективе могут перерасти в довольно серьёзные проблемы. В частности, повреждения, связанные с нарушением геометрии кузова автомобиля, сказываются на ухудшении манёвренности ТС, а это в свою очередь оказывает негативное влияние на безопасность вождения.

Так что проверка именно этой компоненты при покупке автомобиля с пробегом должна быть обязательной, хотя на практике её часто игнорируют. Впрочем, только небольшой процент автовладельцев знает, как правильно выполнять такую проверку. Попробуем восполнить этот пробел в их знаниях.

Причины нарушения кузовной геометрии

Принято считать, что основной причиной нарушения геометрии кузова автотранспортного средства является его участие в ДТП. С этим трудно поспорить, однако нередки ситуации, когда к такому же результату приводит неправильная эксплуатация машины или причины, являющиеся следствием природных или техногенных факторов.

Так, если длительное время эксплуатировать автомашину в условиях, которые трудно назвать удовлетворительными, например, по грунтовым дорогам или асфальту в откровенно плохом состоянии, то контрольные точки неизбежно смещаются, следствием чего является потеря симметричности. В результате наблюдается повышенный износ деталей подвески, что негативно сказывается на работе всех других узлов автомобиля.

Снег и лужи – ещё один «бич» дорог: они скрывают неровности дорожного полотна. Особенно опасны глубокие ямы, попадание в которые на большой скорости чревато целым букетов неприятностей. Использование шин с несимметрично изношенным рисунком протектора, равно как и покрышек разных моделей, также грозит быстрой потерей изначальной геометрии кузовных деталей и ходовой.

Первичный осмотр ТС

Даже если вы не относите себя к автомобильным знатокам, внешний осмотр автомашины – неплохой способ проверки геометрии кузова автомобиля, не требующий использования никаких инструментов, кроме вашего органа зрения. Иногда этого вполне достаточно, чтобы определить отсутствие симметрии без вычисления контрольных точек и измерения расстояний между ними, что само по себе достаточно сложный процесс.

Такая проверка не требует наличия огромного опыта – можно, например, начать с открывания/закрывания всех дверей, крышек капота и багажника. Если эти операции производятся легко – можно предположить, что с автомобилем всё в порядке. Но если возникают сложности (одна из дверок открывается с трудом), то это говорит о возможном искривлении соответствующей стойки. В случае наличия проблем с закрыванием багажника или моторного отсека можно говорить о приобретённых дефектах лонжеронов.

Второй способ визуального контроля геометрии кузова не менее прост: нужно присесть на корточки и тщательно присмотреться к автомобилю, когда уровень ваших глаз будет располагаться примерно на «ватерлинии» машины. В таком положении любые искривления становятся легко заметными. Обратите пристальное внимание на состояние ветрового и заднего стёкол: наличие вертикально ориентированных трещин укажет на деформацию стоек.

Ещё один хороший способ, как самостоятельно проверить геометрию кузова при покупке подержанного авто, – прокатиться на нём. Такую процедуру, рекомендуемую многими опытными автомобилистами, следует производить на хорошей автотрассе с ровным дорожным полотном с минимальным количеством дефектов.

Разгоняем машину примерно до 50 км/час и в этот момент отпускаем руль. Уход в сторону может иметь разные причины, но если это происходит практически сразу, то высока вероятность, что ТС побывало в аварии, в результате которой подверглась удару та сторона, в которую начало смещаться авто.

То же самое проделайте, разогнав его до 90 км/час, и только если и в этом случае траектория автомашины останется неизменной, можно удовлетвориться полученными результатами.

Проверка геометрии специальным инструментом

Из недорогих и доступных инструментов для измерения геометрии кузова в домашних условиях линейка пригодна менее всего. Точнее всего это можно сделать с помощью штангенциркуля.

Сама процедура требует твёрдой руки и заключается в измерении расстояния между двумя соседними контрольными точками. После этого можно приступить к замерам таких же, но расположенных симметрично контрольных точек. Если значения совпадают, приступают к следующей паре и так далее. Любое расхождение будет свидетельствовать о нарушении симметрии, то есть об изменённой геометрии кузова.

К сожалению, найти крупный штангенциркуль – это проблема, поэтому может оказаться, что таким способом проверить все контрольные точки не получится. На помощь может прийти масштабная рейка, позволяющая измерять большие расстояния, а её телескопическая конструкция и наличие регулируемых указателей делает возможными замеры точек, между которыми имеются препятствия, не позволяющие применить штангенциркуль. Точность в данном случае будет несколько хуже.

В некоторых случаях можно использовать обычную рулетку – например, для измерения расстояния между осями или колёсами.

Проверка на СТО

Идеально точно геометрию кузова проверяют в автосервисе, но здесь используется дорогостоящее оборудования, которое оснащено сверхточными датчиками и компьютеризированной обработкой полученных результатов.

При выполнении процедуры автомобиль размещается на специальном стенде, где все контрольные точки для измерения геометрии кузова подключаются к датчикам, и полученная информация поступает на компьютер, сравнивающий результаты с эталонными для данной марки/модели транспортного средства. Точность здесь измеряется микронами, но и стоимость процедуры немаленькая. Обычно такую проверку при покупке б/у автомобиля выполняют редко, но в процессе эксплуатации, особенно после ДТП или при выявлении явных симптомов нарушения целостности конструкции она может дать немало ценной информации о состоянии и автомобиля.

А вообще специалисты рекомендуют проводить замеры кузовной геометрии ежегодно, и не обязательно на СТО – даже в гаражных условиях можно определить и локализовать те детали шасси/кузова, которые свидетельствуют о наличии проблем, и предпринять меры по их устранению.

Читать еще:  Жидкая резина для авто: отзывы, цвета и видео о нанесении

И напоследок отметим, что отсутствие дефектов на стадии проверки состояния машины ещё не означает, что она не побывала в ДТП. Вполне возможно, что автовладельцу удалось отремонтировать авто настолько качественно, чтобы погрешности при измерениях оказались в пределах нормы. Поэтому измерения кузовной геометрии необходимо сочетать с проверкой транспортного средства на ДТП – только в этом случае вероятность того, что вам не попадётся битый автомобиль, будет наиболее высокой.

Проверка геометрии кузова автомобиля

Как известно, любой автомобиль имеет строго определенную геометрию кузова, заложенную производителем. При этом четко определены формы и расстояния между кузовными элементами, а само авто абсолютно симметрично относительно центральной продольной оси.

Во время кузовного ремонта восстановление заводской формы транспортного средства является одной из главных задач. Поэтому проверка и контроль геометрии является обязательным этапом до и во время выполнения восстановленных работ.

Методы проведения измерений:

  1. По контрольным точкам.
  2. Сравнительный.
  3. Трехмерный.

Для третьего метода требуются специализированные измерительные системы, поэтому рассматривать его подробно не будем. Отмечу лишь, что суть заключается в аппаратном определении трех «воображаемых» плоскостей: центральной, основной и нулевой. Далее система определяет расстояния от контрольных точек кузова до данных плоскостей в трехмерной системе координат, что позволяет выявить те или иные отклонения от эталона.

Первый и второй метод определения кузовных деформаций широко распространены, поэтому остановимся на них подробнее.

Используемые в работе инструменты:

  1. Специальная телескопическая линейка с регулируемыми по высоте указателями.
  2. Циркуль для сравнительного измерения.
  3. Обычная рулетка.

Линейку, кстати, можно изготовить самостоятельно. Подробнее читайте здесь.

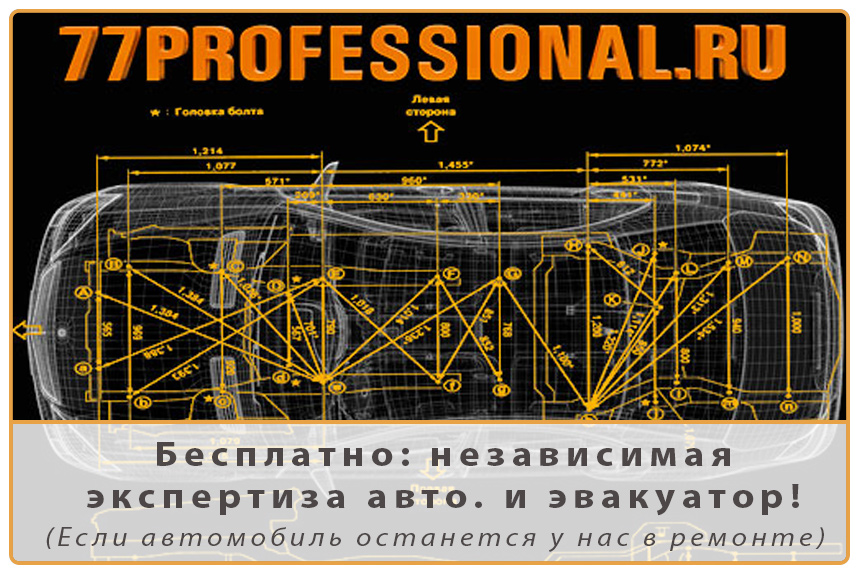

Контрольные точки геометрии

В качестве данных отметок чаше всего используются технологические отверстия в кузовной структуре автотранспортного средства. Их роль также может быть сыграна какими-то стационарными соединениями. Например, допустимо проведение замеров между симметричными углами.

Данные по контрольным отметкам, а также расстоянию между ними можно найти в руководствах по ремонту, издаваемых автопроизводителями.

Дополнительно можно измерять места крепления элементов подвески, влияющих на развал-схождение, а также провести замеры положения колёс.

Правила проведения замеров

  • Машина должна стоять ровно. Давление в шинах — одинаковое.
  • Линейку располагаем параллельно кузову, указатели выдвинуты на одинаковое расстояние под 90% к инструменту.
  • Внимательно следите за тем, чтобы указатели плотно вставлялись в контрольные отверстия на одинаковую глубину.
  • Если вы хотите только сравнить одну сторону кузова с другой, то линейку не обязательно прикладывать параллельно плоскости машины. Таким же образом можно провести сравнение расстояния с противоположной стороной либо с аналогичными метками недеформированного авто такой же модели.
  • Не надавливайте на указатели во время работы. Они не должны гнуться, иначе нужные вам сведения могут исказиться.
  • Проводим измерения по болтам, разъёмам и отверстиями.
  • Каждое полученное значение проверяем двумя дополнительными контрольными отметками.
  • Предпочтителен расчёт длинных промежутков. В этом случае картина смещения структурных элементов будет наиболее достоверной.
  • Иногда измерение и сравнение длины противоположных сторон дает более качественное представление об имеющейся деформации, чем диагональные замеры. Поэтому для получения большей точности лучше использовать комбинацию этих методов.
  • Замер отрезка между отверстиями, которые обладают одинаковым диаметром, проводится от центра к центру, либо от края к краю. Если в качестве контрольных точек используются крепления (например, болты) — проводим замер от их середин.
  • Если отверстия разного размера, то делаем два обмера. Первый – между внутренними краями. Второй – между наружными краями. Затем суммируем оба значения и делим сумму на 2. В результате получаем расстояние между центрами.

Сравнительное измерение геометрии

Этот метод является самым быстрым. Предпочтительный инструмент — специальный циркуль (который похож на обычный, но гораздо большего размера). Имеет два указателя, соединенные друг с другом, без какой-либо шкалы.

Для проведения замера вам потребуется оба конца поместить в отверстия тех зон, чье расстояние между собой вы хотите узнать. Затем вы фиксируете «ножки» специальным фиксатором, который входит в конструкцию устройства. После этого вы переставляете его на точки, которые расположены с противоположной стороны с целью их сравнения.

В случае, к примеру, исследования подкапотного пространства, вы вставляете одну часть циркуля в одно из болтовых отверстий, которые расположены возле лобового стекла. Другая же прикладывается к любому месту, требующему сравнения с противоположной стороной. Затем вы фиксируете положение инструмента специальным механизмом и переставляете его на такие же участки, но уже с противоположной стороны. Таким способом вы сможете быстро провести проверку пары симметричных меток. Это позволит понять, под каким углом пошло смещение структурных частей.

Инструмент удобен тем, что позволяет, не затратив много времени, исследовать две стороны авто и выявить несоответствия. Также с его помощью можно легко осуществить сравнительные замеры во время ремонтных работ. Он удобен еще и за счет того, что с ним возможно проведение сравнений самых труднодоступных мест.

Подводя итог, еще раз обращаю ваше внимание, что проводить измерение геометрии кузова нужно очень внимательно и вдумчиво. Обязательно следуйте вышеуказанным советам. Только в этом случае можно добиться действительно хорошего результата.


Правильная проверка контрольных точек геометрии кузова

Контрольные точки геометрии кузова — главный параметр, который позволяет проверить целостность транспортного средства. По этим точкам проверяют соответствие геометрии автомобиля заводским нормам. Любое отклонение в расстоянии между точками замеров приводит к кузовному ремонту, который, в зависимости от нарушений, можно провести самостоятельно или в СТО.

Причины нарушения

Правильное расстояние между всеми конкретными технологическими отверстиями на кузове автомобиля называется геометрией кузова. Расстояние определяется заводом-изготовителем. Его неизменность обеспечивает оптимальную работу всех узлов и агрегатов автомобиля, установленных на кузове. Места проверки:

  1. Диагональ дверных проемов.
  2. Расстояние между опорными точками кузова, к которым крепятся двигатель и ходовая.
  3. Диагональ между лонжеронами и стаканами.
  4. Диагональ капота, багажного отделения.
  5. Расстояние между контрольной точкой на крыше и передним бампером.

Любое повреждение транспортного средства, годовая эксплуатация приводят к нарушению геометрии кузова. Расстояния изменяются, деформируя размер колесной базы, смещая внутренние детали.

Геометрия нарушается в следующих случаях:

  1. Авария. Иногда достаточно задеть бампером забор.
  2. Частая езда по ухабам, переезд ж/д путей на высокой скорости.
  3. Заводские недоработки — недостаточно жестко прикрученные болты.

В двух последних случаях 70 % нагрузки берет на себя подвеска автомобиля, автомобилист же сталкивается с такой проблемой, как растянутые пружины и сломанные амортизаторы. Кузовная геометрия в этом случае изменяется постепенно.

После ДТП на кузов приходится 100 % нагрузки, геометрия изменяется моментально, необходимо проводить диагностику на стапеле в СТО или нивелиром (можно в гараже).

Первые признаки нарушения

Больше половины водителей не проводят регулярные замеры между технологическими отверстиями даже самостоятельно после кузовного ремонта. Приобретая автомобиль на вторичном рынке, для проверки необходимо ехать на специализированное СТО, часто информация о заводских размерах конкретной марки недоступна. Осмотр платный, однако экономия средств может вылиться в крупный ремонт уже через несколько месяцев. Признаки, что геометрия кузова нарушена:

  1. Тяжело закрываются двери в салон, крышка капота, багажник.

В автомобилях ВАЗ багажник может плохо закрываться не по причине нарушенной геометрии, а при неисправностях с замками. Это характерная и знакомая многим поломка ВАЗ.

  1. Проседание деталей в 80 % связано с деформацией стоек, а не с поломками в крепежах.
  2. На скорости более 80 км/ч автомобиль «кидает» из стороны в сторону, появляется вибрация кузова. При осмотре комплектующих все агрегаты работают исправно, вибрация кузова отсутствует.
  3. Частые поломки в ходовой части — признак деформации стаканов и лонжеронов.

Порванная подушка двигателя — первый признак нарушенной конструкции, даже если не было ДТП.

Как проверить геометрию автомобиля

Стандартно проверка кузова должна проводится 1 раз в год, если авто не побывало в аварии. Самостоятельно можно сделать проверку геометрии, ориентируясь на ширину передней и задней колеи и на межосевое расстояние. В техсопровождении к паспорту автомобиля есть прописанные размеры. Проверка занимает меньше минуты, водитель всегда может приблизительно прикинуть возможные нарушения.

Наиболее важны для диагностики геометрии кузова расстояния (в миллиметрах) между контрольными точками. Это расстояние от места крепления агрегата (от лонжерона) до стакана. Для самостоятельного определения необходимо знать расстояния и места измерения, которые определяются изготовителем.

На СТО

Проверка геометрии на специализированной автостанции становится неизбежной, если после диагностики колес на развал и схождение слесарь говорит, что отрегулировать посадку уже невозможно и необходимо проверить кузов на точное соотношение расстояний.

Первичная диагностика на СТО проводится с помощью нивелира. Прибор показывает, как отклонились колеса от заданного размера. Эта процедура лишь определяет, есть ли нарушение геометрии в принципе или нет.

Дальнейшая диагностика проводится на стенде. Автомобиль закрепляется на стапеле, предварительно с машины снимаются вся навесная облицовка: бампера, обвесы. В редких случаях необходим демонтаж агрегатов ходовой.

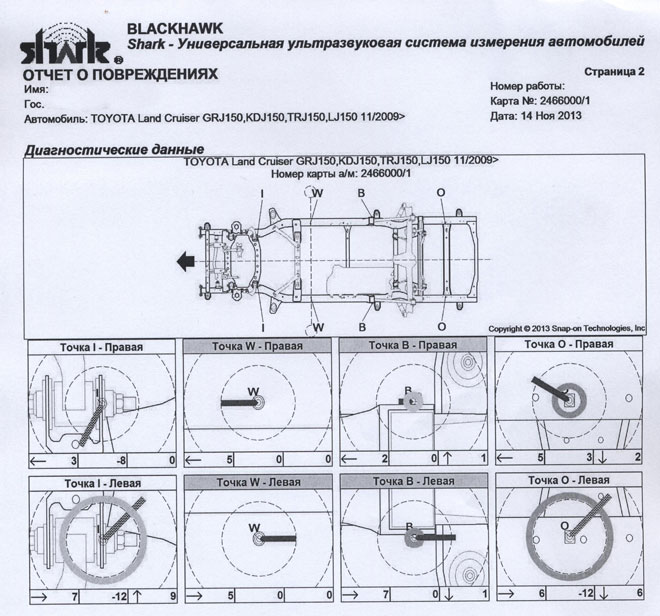

Дальнейшее диагностирование проводится электронными датчиками. Слесарь устанавливает их на контрольные точки, а устройства посылают трехмерный сигнал своего местонахождения на монитор.

Если СТО не имеет современного оборудования, мастер может использовать линейку для измерения геометрии кузова. Но это кустарный метод, дающий отклонение в размерах ± 5 мм.

На стапеле по контрольным точкам проводят следующие замеры:

  • проем багажника;
  • моторный отсек;
  • передние, задние лонжероны;
  • проем переднего, заднего стекла;
  • проем всех дверей авто;
  • срезы передней, средней, задней части автомобиля.

Каркас выправляют с помощью гидравлического оборудования и вакуумных присосок. После серьезной аварии кузов выравнивают растяжкой только при условии, что металл сохранил свои свойства.

Если в СТО предложат компьютерную проверку геометрии с помощью диодной указки, то разбирать авто на составляющие не потребуется — достаточно поставить машину на стенд. Программа проведет замеры и наложит их на шаблон модели. Буквально 10 минут диагностики, и распечатка кузова со всеми проблемами готова. Допустимая норма отклонений ± 5 мм.

В домашних условиях

Проверка кузова автомобиля в гараже необходима, если водитель замечает сложности с управлением без видимых причин. Для этого понадобится:

  • линейка геометрическая, рулетка;
  • масштабная рейка;
  • циркуль;
  • штангенциркуль.

Необходимые расстояния между контрольными точками находят в техдокументации на авто. Можно воспользоваться подсказками в интернете. Необходимо брать официальные сайты производителя. Японские бренды размещают техдокументацию на свои модели в свободном доступе, европейские комплектации придется поискать. Что проверять самостоятельно:

  1. Визуально проверить, насколько плотно и равномерно закрываются двери, багажник и капот. Посмотреть расстояние от крышки, проема двери до кузова.
  2. Загнать авто на яму, снизу проверить межосевое расстояние, используя рулетку.
  3. Расстояние между колесами на оси поперечное.
  4. Найти по инструкции все контрольные точки (технические отверстия, болты).
  5. Снять элементы обшивки, если они мешают провести замеры и перекрывают доступ.
  6. Начинать замер от центральной части основания кузова или рамы.
  7. Проверить диагонали между точками в моторном отсеке.
  8. Провести замер по контрольным отверстиям и болтам между направляющими рамы, от них к крепежам силового блока.
  9. Каждый замер проверять дополнительными измерениями.
  10. Проверить диагональ крыши.

Расхождения на 0,5 см указывают на среднюю степень изменения геометрии, более 1 см — на значительные отклонения в расстоянии.

Возможные последствия

Правильные геометрические параметры автомобиля — это безопасность водителя и пассажиров. Относительно положения силовых элементов кузова задается угол расположения каждого из колес автомобиля. При нарушении геометрии измерительная система развала-схождения никогда не будет соответствовать норме. Если кузов «повело» относительно мало, мастер настроит положение колес, но ненадолго.

Изменения геометрии приводят к тому, что постепенно деформируется днище, в промежутках между точками сварки в длинномерных элементах кузова появляются складки, характеристики безопасности конструкции заметно снижаются.

При лобовом столкновении двигатель должен провалиться под днище. Если размеры кузова нарушены, мотор влетит в салон, риск смертельного исхода для водителя и пассажира увеличивается на 50 %.

Как восстановить геометрию

Восстановление геометрии в гараже сводится к рихтовке кузовных элементов и подтяжке всех болтов, если авто не стало участником аварии. Рулеткой проверяются замеры между технологическими отверстиями. Если геометрия нарушена незначительно из-за долгой эксплуатации, рекомендуется проверить все крепежи кузова и сварочные швы.

Основательно восстановить кузов после ДТП самостоятельно, без специального оборудования, практически невозможно. Даже если с точностью до миллиметра провести замеры, выровнять кузовные элементы часто нельзя, необходимо менять их на новые. При деформации рамы потребуется устанавливать авто на стенд и проводить вытяжку.

Avtopoisk74 › Блог › Геометрия кузова

Я очень часто вижу в объявлениях, и слышу от многих при продаже машины, ПРОВЕРЬ ГЕОМЕТРИЮ КУЗОВА, ДТП были, но геометрия идеальная!

Что стоит за этими словами? И так ли это? Где и как можно проверить Геометрию кузова?
Давайте разберемся.

Все говорят, поехали на развал, там и проверят… А Вы видели хоть раз, как проверяют геометрию кузова? Есть специальные точки, где замеряют диагонали и прочее… Хорошо описано здесь www.drive2.ru/l/2962969/

У кого было серьезное ДТП, тот меня поймет. После ДТП, когда подозрение падает на геометрию кузова, Вас отправляют на ЭКСПЕРТИЗУ, она заключается в замере контрольных точек, и по разности размеров выдается заключение, А ИМЕННО, заменить деталь или ремонтировать и так далее…
При покупке любого автомобиля, я более чем уверен, что мало кто будет делать такую экспертизу, и все слова, а замере ГЕОМЕТРИИ КУЗОВА, в своем большинстве просто слова. Ведь когда реально спрашиваешь человека, где он делал замеры геометрии кузова, он Вам ничего не ответит. Он делал замер на глаз)) Зазоры ровные, значит геометрия целая)) А на самом деле, мало кто реально это сможет замерить в моем городе компьютерным методом. Экспертиза заключается в замерах специальной линейкой. И во многих независимых оценках автомобилей, замеряют именно линейкой, а не компьютером, по крайней мере у нас в городе, и это при мне делалось моим знакомым оценщиком…

Читать еще:  Атермальная пленка на лобовое стекло хамелеон

А как много людей пишет о геометрии кузова, собирая морду, подкладывая шайбочки, и подгоняя на глаз за счет шайбочек, не говоря о том, что кузовные работы делают не правильно, и когда нужно отрезать лонжерон, его просто тянут…

Просто не введитесь на слова, и не думайте что развалом проверяется ГЕОМЕТРИЯ кузова, объяснения ниже

Геометрия силовых элементов кузова автомобиля это отправная точка, относительно нее и задаются углы положения каждого из колес, чтобы колеса не препятствовали друг другу катиться в заданном направлении. При нарушении геометрии кузова предыдущие данные о положении колес уже не верны (вопрос на сколько не верны — это надо знать как кузов повело) .

Этап № 1. Необходимо определить отклонения кузова, сделать эскиз с контрольными точками крепления элементов подвески ПОВЕДЕННОГО кузова (посмотрите в интернете, если у Вас ВАЗ, то по запросу контрольные точки кузова в яндексе сразу найдете требуемые эскизы с указанием размеров. Если иномарка, то «квадрат и две диагонали помогут» вам определить нарушение взаимного положения колес передней и задней оси — плюс минус визуальная ошибка при измерении рулеткой) .

Этап № 2. Наложить эскиз с новыми данными на эскиз с контрольными точками крепления элементов подвески правильного кузова (ПЕРЕДНИХ и ЗАДНИХ! ! колес) . Определить новые положения колес для соблюдения требований схода и развала.

Этап. № 3. Определить возможность реализации (хватит ли регулировок в элементах подвески) .

Если регулировок недостаточно, то положение передних колес относительно колес задней оси отрегулировать не удастся без вмешательства в лонжероны

Так вот, если сделать все правильно, то и при поведенном кузове, ехать машина будет прямо, а если сделать замеры геометрии кузова, особенно на компьютере, то всё станет видно, не смотря на слова продавца!

Восстановление геометрии кузова

Нарушение геометрии кузова – одна из самых распространенных проблем, возникающих после ДТП. При ее наличии портится не только внешний вид автомобиля, но и частично нарушается его функциональность. Например, можно наблюдать неплотное закрывание дверей, капота или багажника. Также может быть затруднен процесс их открывания. Нарушенная геометрия может негативно повлиять на процесс движения автомобиля, способствовать быстрому износу внешних и внутренних его элементов.

Для первоначальной проверки геометрии кузова необходимо при помощи рулетки измерить соответствие расстояний между контрольными точками. Для каждой модели автомобиля они индивидуальны, указаны в документах по эксплуатации (технических характеристиках, чертежах). Для подробных измерений требуется демонтаж внешних элементов кузова, деталей ходовой системы. Сделать измерения точными и быстрыми в исполнении помогут специальные электронные датчики, которые крепятся на контрольные точки и передают информацию о размерах на контрольное вычислительное устройство.

  • Покраска автомобиля
  • Удаление вмятин
  • Ремонт бамперов
  • Ремонт сколов
  • Ремонт царапин
  • Замена порогов
  • Стапельные работы
  • Геометрия кузова
  • Локальный ремонт
  • Жестяные работы
  • Полировка автомобиля
  • Аэрография на авто
  • Заправка и ремонт автокондиционеров

Геометрия кузова

Основные параметры

Существуют основные параметры, по которым проверяется правильность геометрии кузова.
К ним относят:

  • расстояние между колесами на передней и задней осях (ширина колеи);
  • расстояние между осями колес;
  • расстояние между лонжеронами (несущие элементы автомобиля), а также их длина.

Второстепенные параметры

Выделяют и второстепенные параметры геометрии кузова, которые больше влияют на внешний вид автомобиля и функционирование его внешних элементов:

  • размеры дверных и оконных проемов;
  • размер салона;
  • габариты багажника и моторного отсека.
Наименование работыСтоимость
Проверка геометрии кузоваот 1000 руб.*
Восстановление геометрии кузоваот 5000 руб.*

ПРИМЕРЫ РАБОТ ПО ВОССТАНОВЛЕНИЮ ГЕОМЕТРИИ КУЗОВА

Чтобы узнать точную стоимость покраски и/или ремонта Вашего автомобиля отправьте фотографии повреждённых участков кузова и другую информацию:

  • на почту info@pitstopcolor.ru
  • в WhatsApp/Viber, номер +7 (962) 981-77-70
  • в Skype pitstopcolor
  • в vk.com
  • в Instagram

Наши специалисты оценят степень повреждения и отправят Вам расчёт стоимости на E-mail или сообщат по телефону. Кузовная станция «PIT-STOP COLOR» расположена по адресу: г. Москва, ул. Южнопортовая, 9, стр.2 (ЮВАО).

Восстановление геометрии кузова

Приспособления для работ по восстановлению геометрии

Процесс восстановления геометрии кузова трудоемок, требует порой больших затрат времени и денежных средств. Сложность работ будет зависеть от степени повреждений. Для подобных работ требуются специальное оборудование и приспособления:

  • гидравлические устройства (пресс, домкрат и т.д.);
  • приспособления для рихтовки поверхности кузова (молотки, киянки, рычаги и проч.);
  • сварочные аппараты и расходные материалы для них (электроды, проволока и т.д.).

Варианты работ по восстановлению геометрии кузова

В идеале после осуществления ремонтных работ по исправлению и восстановлению геометрии кузова металл должен оставаться таким же прочным, устойчивым к деформациям, как новый. Существует два способа проведения подобного ремонта:

  • вытягивание металла. Выполняется при помощи специальных тянущих приспособлений, регулируемых компьютером. Выполняется постепенно, с периодическим измерением расстояний между контрольными точками.
  • вырезание участка металла, не подлежащего восстановлению, и приваривание нового металлического фрагмента.

НАШИ РЕАЛЬНЫЕ РАБОТЫ! «НЕ КУКЛЫ»!

Стоимость работ составила:

Бампер передний (снятие/установка) — 1 500 руб.
Бампер передний (ремонт) — 2 000 руб.
Бампер передний (окраска) — 6 500 руб.
Крыло переднее правое (ремонт) — 2 500 руб.
Крыло переднее правое (окраска) — 6 500 руб.
Стойка лобового стекла правая (окраска) — 3 500 руб.
Мойка а/м — 500 руб.

Стоимость указана «под ключ» (работа + материалы).

Проверка геометрии кузова автомобиля. Подробно об измерении

В общем про­цес­се ремон­та кузо­ва авто­мо­би­ля очень важ­ную роль игра­ет про­цесс изме­ре­ния гео­мет­ри­че­ских пара­мет­ров струк­тур­ных эле­мен­тов. Маши­ну нель­зя пра­виль­но отре­мон­ти­ро­вать без воз­вра­та кон­троль­ных точек кузо­ва в пер­во­на­чаль­ное поло­же­ние, опре­де­лён­ное про­из­во­ди­те­лем. Для это­го нуж­но делать изме­ре­ния точ­но и по несколь­ку раз в про­цес­се ремонта.

Суще­ству­ет несколь­ко раз­но­вид­но­стей изме­ри­тель­но­го обо­ру­до­ва­ния. В целом, их мож­но раз­де­лить на 5 базо­вых типов:

  1. Линей­ки, рулет­ка, спе­ци­аль­ный циркуль
  2. Уни­вер­саль­ные изме­ри­тель­ные систе­мы (меха­ни­че­ские)
  3. Спе­ци­а­ли­зи­ро­ван­ные систе­мы с креплением
  4. Уни­вер­саль­ные лазер­ные системы
  5. Компьютерные/электронные систе­мы

Подроб­нее об изме­ри­тель­ных систе­мах мож­но про­чи­тать здесь.

Изме­ре­ния гео­мет­рии кузо­ва авто­мо­би­ля услов­но мож­но раз­де­лить на три вида:

  • Изме­ре­ние меж­ду кон­троль­ны­ми точ­ка­ми. Осу­ществ­ля­ет­ся, что­бы сде­лать быст­рую про­вер­ку перед ремон­том и в про­цес­се ремон­та. Изме­ре­ния про­из­во­дят­ся про­стой рулет­кой, а так­же линей­кой для про­вер­ки гео­мет­рии кузова.
  • Срав­ни­тель­ное (срав­ни­ва­ют­ся рас­сто­я­ния сим­мет­рич­ных точек на раз­ных сто­ро­нах кузо­ва). Срав­ни­тель­ное изме­ре­ние явля­ет­ся уни­вер­саль­ным самым быст­рым и лёг­ким мето­дом про­вер­ки гео­мет­рии повре­ждён­но­го кузо­ва. Про­из­во­дят­ся срав­не­ния диа­го­наль­ных рас­сто­я­ний меж­ду сим­мет­рич­ны­ми точ­ка­ми. Мож­но изме­рять, срав­ни­вая повре­ждён­ную часть авто­мо­би­ля с неповреждённой.
  • 3‑х мер­ное изме­ре­ние (опре­де­ля­ет­ся про­стран­ствен­ное поло­же­ние кон­троль­ных точек отно­си­тель­но базо­вых плос­ко­стей при помо­щи спе­ци­аль­но­го оборудования).

Изме­ре­ния поз­во­ля­ют опре­де­лить сте­пень глав­ных повре­жде­ний, выявить вто­ро­сте­пен­ные повре­жде­ния и опре­де­лить план восстановления.

Контрольные точки геометрии кузова автомобиля

Боль­шин­ство кон­троль­ных точек пред­став­ля­ют собой отвер­стия в струк­тур­ных эле­мен­тах кузо­ва. Вооб­ще, в каче­стве кон­троль­ных точек могут высту­пать любые ста­ци­о­нар­ные точ­ки на струк­тур­ных эле­мен­тах кузо­ва. Мож­но мерить , к при­ме­ру, меж­ду сим­мет­рич­ны­ми углами.

Кон­троль­ные точ­ки рас­по­ла­га­ют­ся в вер­ти­каль­ной или гори­зон­таль­ной плос­ко­стях. Их места варьи­ру­ют­ся в зави­си­мо­сти от моде­ли маши­ны. В руко­вод­ствах по ремон­ту ука­зы­ва­ет­ся место­по­ло­же­ние кон­крет­ных точек и рас­сто­я­ния меж­ду ними.

Изме­ре­ния про­из­во­дят­ся меж­ду цен­тра­ми кон­троль­ных отвер­стий или меж­ду их краями.

Обыч­но изме­ря­ют­ся рас­сто­я­ния от цен­тра до цен­тра этих отвер­стий, рас­по­ло­жен­ных в про­ти­во­по­лож­ных сто­ро­нах авто­мо­би­ля. Отвер­стия кон­троль­ных точек обыч­но име­ют боль­ший диа­метр, чем кон­чи­ки изме­ри­тель­ной линей­ки. В этом слу­чае нуж­но делать изме­ре­ние от края до края отверстий.

При необ­хо­ди­мо­сти изме­ря­ют­ся места креп­ле­ния эле­мен­тов под­вес­ки, так как они вли­я­ют на раз­вал-схож­де­ние. Мож­но так­же изме­рять поло­же­ние колёс.

В слу­чае ава­рий­ной дефор­ма­ции, кон­троль­ные точ­ки мож­но исполь­зо­вать для опре­де­ле­ния цен­траль­ной плос­ко­сти маши­ны, опи­ра­ясь на его непо­вре­ждён­ную часть. Далее цен­траль­ная плос­кость помо­жет узнать сте­пень откло­не­ния повре­ждён­ной части или пра­виль­ность ремонта.

При исполь­зо­ва­нии изме­ри­тель­ной линей­ки, жела­тель­но иметь в нали­чии инфор­ма­цию о завод­ских пара­мет­рах рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми. Све­ря­ясь с эти­ми пара­мет­ра­ми, нуж­но учи­ты­вать, какие рас­сто­я­ния ука­за­ны (от цен­тра к цен­тру или от края к краю). Если нет инфор­ма­ции о завод­ских гео­мет­ри­че­ских пара­мет­рах кузо­ва, то мож­но исполь­зо­вать непо­вре­ждён­ный авто­мо­биль той же моде­ли для срав­не­ния рас­сто­я­ний. Так­же исполь­зу­ет­ся срав­ни­тель­ное изме­ре­ние про­ти­во­по­лож­ной, непо­вре­ждён­ной части.

Правила измерения геометрии кузова автомобиля

  • Перед про­вер­кой гео­мет­рии авто­мо­биль дол­жен сто­ять ров­но. Колё­са долж­ны быть нака­че­ны с оди­на­ко­вым дав­ле­ни­ем. В кон­струк­ции неко­то­рых лине­ек при­сут­ству­ет уро­вень, для удоб­ства рас­по­ло­же­ния линей­ки парал­лель­но плос­ко­сти маши­ны. Это быва­ет необ­хо­ди­мым, когда есть кон­крет­ные дан­ные рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми для изме­ри­тель­ной линей­ки. Нуж­но учи­ты­вать, что в неко­то­рых руко­вод­ствах по ремон­ту пока­за­ны рас­сто­я­ния для изме­ри­тель­ной линей­ки (зна­че­ни­я­ми на шка­ле линей­ки), а в дру­гих рас­сто­я­ния от точ­ки к точ­ке (фак­ти­че­ское рас­сто­я­ние). Это могут быть раз­ные значения.
  • Таким обра­зом, для пра­виль­но­го изме­ре­ния, линей­ка долж­на рас­по­ла­гать­ся парал­лель­но кузо­ву, ина­че пока­за­ния будут некор­рект­ны­ми (опять же, если осу­ществ­ля­ет­ся срав­не­ние с дан­ны­ми рас­сто­я­ний для её шка­лы). Для это­го ино­гда ука­за­те­ли линей­ки долж­ны быть выдви­ну­ты на раз­ную дли­ну. В этом слу­чае пока­за­ния на шка­ле линей­ки могут не сов­па­дать с реаль­ным рас­сто­я­ни­ем и тре­бу­ют допол­ни­тель­но­го заме­ра рулет­кой меж­ду ука­за­те­ля­ми. Когда ука­за­те­ли выдви­ну­ты на оди­на­ко­вую дли­ну, то зна­че­ние на шка­ле сов­па­да­ет с фактическим.
  • Изме­ре­ния дела­ют­ся по фик­си­ро­ван­ным точ­кам кузо­ва, таким как бол­ты, разъ­ёмы или отвер­стия и пр.
  • Каж­дое изме­ре­ние долж­но про­ве­рять­ся с помо­щью двух допол­ни­тель­ных кон­троль­ных точек.
  • Луч­ше изме­рять более длин­ные рас­сто­я­ния. Так мож­но полу­чить наи­бо­лее досто­вер­ную кар­ти­ну сме­ще­ния струк­тур­ных элементов.
  • В неко­то­рых слу­ча­ях изме­ре­ние и срав­не­ние дли­ны двух про­ти­во­по­лож­ных сто­рон дают луч­шее пред­став­ле­ние о дефор­ма­ции, чем диа­го­наль­ные изме­ре­ния. Нуж­но исполь­зо­вать диа­го­наль­ные заме­ры в сово­куп­но­сти с заме­ра­ми длины.
  • При изме­ре­нии и ремон­те раз­ре­ша­ет­ся опре­де­лён­ный допуск (сум­мар­ный допуск не более 3 мм). Допуск в 3 мм был дол­гие годы раз­ре­шён при про­из­вод­стве авто­мо­би­лей. В сего­дняш­ние дни мно­гие про­из­во­ди­те­ли изго­тав­ли­ва­ют кузо­ва с нуле­вым допуском.
  • Изме­ре­ние рас­сто­я­ния меж­ду отвер­сти­я­ми оди­на­ко­во­го диа­мет­ра дела­ют­ся от цен­тра к цен­тру, либо от края к краю. Рас­сто­я­ние меж­ду креп­ле­ни­я­ми дела­ет­ся от цен­тра к цен­тру (к при­ме­ру, меж­ду цен­тра­ми голо­вок болтов).
  • Рас­сто­я­ние меж­ду отвер­сти­я­ми раз­но­го раз­ме­ра про­из­во­дит­ся дву­мя изме­ре­ни­я­ми. Пер­вый замер дела­ет­ся меж­ду внут­рен­ни­ми кра­я­ми отвер­стий, вто­рой дела­ет­ся меж­ду наруж­ны­ми кра­я­ми отвер­стий. Далее два полу­чив­ши­е­ся зна­че­ния сум­ми­ру­ют­ся и сум­ма делит­ся на 2. Резуль­та­том будет рас­сто­я­ние меж­ду цен­тра­ми отвер­стий раз­но­го размера.

Проверка геометрии кузова рулеткой

Рулет­ка исполь­зу­ет­ся, когда нет пре­пят­ствий меж­ду изме­ря­е­мы­ми точ­ка­ми. При изме­ре­нии рулет­кой нуж­но, что­бы лен­та не была изо­гну­та. Смот­реть на шка­лу нуж­но толь­ко под углом 90 гра­ду­сов и каж­дый раз с оди­на­ко­во­го места, что­бы не оши­бить­ся в зна­че­нии. Нуж­но, что­бы фик­са­тор лен­ты не имел излиш­не­го люф­та. Лен­та рулет­ки долж­на лежать ров­но меж­ду точ­ка­ми, что­бы изме­ре­ние было кор­рект­ным. Для удоб­ства рабо­ты с неболь­ши­ми отвер­сти­я­ми, фик­са­тор лен­ты мож­но дора­бо­тать (см. рисунок).

Линейка для измерения геометрии кузова автомобиля

Рас­клад­ная изме­ри­тель­ная линей­ка явля­ет­ся наи­бо­лее часто при­ме­ня­е­мым устрой­ством для про­вер­ки гео­мет­рии кузова.

Изме­ри­тель­ная линей­ка спо­соб­на мерить рас­сто­я­ние меж­ду дву­мя точ­ка­ми. Каж­дое рас­сто­я­ние долж­но про­ве­рять­ся дву­мя допол­ни­тель­ны­ми кон­троль­ны­ми точками.

Совре­мен­ная линей­ка для изме­ре­ния гео­мет­рии кузо­ва явля­ет­ся теле­ско­пи­че­ским устрой­ством с регу­ли­ру­е­мы­ми по высо­те ука­за­те­ля­ми. Даже при рас­кла­ды­ва­нии на пол­ную дли­ну, она не даёт погреш­но­сти. В зави­си­мо­сти от типа исполь­зу­е­мой линей­ки может потре­бо­вать­ся допол­ни­тель­ный замер меж­ду ука­за­те­ля­ми. К допол­ни­тель­ным аксес­су­а­рам отно­сят­ся насад­ки и рас­ши­ре­ния для плот­но­го раз­ме­ще­ния в отверстиях.

Линей­ка поз­во­ля­ет про­из­во­дить изме­ре­ния при нали­чии пре­пят­ствий меж­ду изме­ря­е­мы­ми точками.

Все авто­мо­би­ли сим­мет­рич­ны отно­си­тель­но вооб­ра­жа­е­мой цен­траль­ной плос­ко­сти, рас­по­ло­жен­ной вдоль цен­тра маши­ны. Одна­ко, быва­ет несколь­ко точек на неко­то­рых авто, кото­рые, по раз­ным при­чи­нам, не сим­мет­рич­ны, но они не дела­ют всю маши­ну асси­мет­рич­ной. Без сим­мет­рии авто­мо­биль было бы очень слож­но изго­то­вить, да и продать.

Важ­но, что­бы ука­за­те­ли были плот­но встав­ле­ны в отверстия.

Как было упо­мя­ну­то ранее, если ука­за­те­ли были выстав­ле­ны на раз­ную высо­ту, то зна­че­ние на шка­ле линей­ки может отли­чать­ся от фак­ти­че­ско­го рас­сто­я­ния меж­ду изме­ря­е­мы­ми точ­ка­ми. Для кор­рект­но­го зна­че­ния нуж­но допол­ни­тель­но мерить рас­сто­я­ние меж­ду ука­за­те­ля­ми рулеткой.

Линей­ка и ука­за­те­ли долж­ны быть ров­ны­ми. Ука­за­те­ли долж­ны рас­по­ла­гать­ся на 90 гра­ду­сов отно­си­тель­но линей­ки и не иметь люфта.

Важ­но, что­бы при изме­ре­нии дли­на ука­за­те­лей была выстав­ле­на на оди­на­ко­вом расстоянии.

Если не тре­бу­ет­ся полу­чить точ­ные зна­че­ния, а про­из­во­дит­ся срав­не­ние одной сто­ро­ны с дру­гой, то линей­ка не обя­за­тель­но долж­на рас­по­ла­гать­ся парал­лель­но плос­ко­сти маши­ны. Мож­но срав­ни­вать рас­сто­я­ния с про­ти­во­по­лож­ной частью, а так­же с подоб­ны­ми точ­ка­ми тако­го же цело­го авто.

Ука­за­те­ли не нуж­но надав­ли­вать при изме­ре­нии, что­бы они не гну­лись и пока­за­ния не иска­жа­лись. Дан­ную линей­ку мож­но изго­то­вить само­му (см. ста­тью).

В допол­не­ние к диа­го­наль­ным изме­ре­ни­ям необ­хо­ди­мо делать заме­ры дли­ны и шири­ны. Это даст более точ­ное пред­став­ле­ние о пра­виль­но­сти рас­по­ло­же­ния кон­троль­ных точек. Диа­го­наль­ные изме­ре­ния могут сов­па­дать, даже если есть сме­ще­ние обе­их сторон.

Сравнительное измерение геометрии кузова автомобиля

Самый быст­рый метод изме­ре­ния повре­ждён­ной части кузо­ва – срав­ни­тель­ное изме­ре­ние. Для этих целей хоро­шо под­хо­дит спе­ци­аль­ный цир­куль, но так­же мож­но исполь­зо­вать и изме­ри­тель­ную линей­ку. Если, к при­ме­ру, делать заме­ры про­стран­ства под капо­том, то одна часть цир­ку­ля встав­ля­ет­ся в одно из бол­то­вых отвер­стий, рас­по­ло­жен­ных у лобо­во­го стек­ла, а дру­гая ста­вить­ся к любо­му месту, кото­рое нуж­но срав­нить с про­ти­во­по­лож­ной сто­ро­ной. Далее цир­куль фик­си­ру­ет­ся спе­ци­аль­ным меха­низ­мом и пере­став­ля­ет­ся на такие же точ­ки с про­ти­во­по­лож­но­го места. Таким обра­зом мож­но быст­ро про­ве­рить несколь­ко сим­мет­рич­ных точек и понять куда про­изо­шло сме­ще­ние струк­тур­ных эле­мен­тов. Подоб­ным обра­зом цир­ку­лем мож­но изме­рять любую часть маши­ны. Такое срав­не­ние мож­но делать мно­же­ство раз в про­цес­се ремон­та для контроля.

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузова

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузо­ва напо­ми­на­ет по кон­струк­ции обыч­ный цир­куль. Два ука­за­те­ля соеди­не­ны вме­сте и не име­ют какой-либо шка­лы. Для срав­ни­тель­но­го заме­ра необ­хо­ди­мо каж­дый из ука­за­те­лей поме­стить в отвер­стие кон­троль­ных точек, рас­сто­я­ние меж­ду кото­ры­ми необ­хо­ди­мо про­ве­рить. Далее ука­за­те­ли фик­си­ру­ют­ся спе­ци­аль­ным фик­са­то­ром, вхо­дя­щим в кон­струк­цию устрой­ства, и цир­куль пере­став­ля­ет­ся на точ­ки, рас­по­ло­жен­ные с про­ти­во­по­лож­ной части, для срав­не­ния. При необ­хо­ди­мо­сти мож­но заме­рить рас­сто­я­ние меж­ду ука­за­те­ля­ми при помо­щи рулет­ки. Такой цир­куль хорош тем, что мож­но очень быст­ро сде­лать срав­не­ние двух сто­рон авто­мо­би­ля для опре­де­ле­ния сте­пе­ни несо­от­вет­ствия. Им мож­но срав­ни­вать самые труд­но­до­ступ­ные места. Такой инстру­мент неслож­но изго­то­вить самому.

Трёхмерное измерение кузова автомобиля

Трёх­мер­ное изме­ре­ние вклю­ча­ет в себя изме­ре­ние дли­ны, шири­ны и высо­ты струк­тур­ных эле­мен­тов кузо­ва. Оно осу­ществ­ля­ет­ся трёх­мер­ны­ми изме­ри­тель­ны­ми системами.

Прин­цип таков, что при помо­щи изме­ри­тель­ной систе­мы полу­ча­ют рас­сто­я­ние от вооб­ра­жа­е­мых основ­ных плос­ко­стей кузо­ва: цен­траль­ной, основ­ной и нуле­вой (см. иллюстрацию).

Эти плос­ко­сти явля­ет­ся вооб­ра­жа­е­мы­ми. Такие плос­ко­сти уста­нав­ли­ва­ют­ся и исполь­зу­ют­ся трёх­мер­ной изме­ри­тель­ной системой.

Шири­на изме­ря­ет­ся от цен­траль­ной плос­ко­сти авто­мо­би­ля, дли­на от нуле­вой плос­ко­сти, а высо­та от основ­ной (рас­по­ло­жен­ной парал­лель­но днищу).

Цен­траль­ная плоскость

Цен­траль­ная плос­кость или цен­траль­ная линия делит авто­мо­биль на две оди­на­ко­вых поло­ви­ны вдоль. На неко­то­рых маши­нах суще­ству­ют мет­ки, пока­зы­ва­ю­щие центр авто­мо­би­ля. Такие мет­ки отштам­по­ва­ны на метал­ле кузо­ва как в верх­ней, так и в ниж­ней его части. Этим мож­но вос­поль­зо­вать­ся при заме­ре про­стой изме­ри­тель­ной линей­кой или рулет­кой. Они помо­га­ют сохра­нить вре­мя при про­ве­де­нии заме­ров. Рас­сто­я­ние от цен­тра до кон­крет­ной точ­ки спра­ва будет таким же, что и рас­сто­я­ние от цен­траль­ной линии к такой же точ­ки сле­ва. Боль­шин­ство авто­мо­би­лей сде­ла­ны сим­мет­рич­ны­ми за исклю­че­ни­ем неко­то­рых точек. Одна часть кузо­ва долж­на быть зер­каль­ной про­ти­во­по­лож­ной стороне.

Измерение днища кузова

На дни­ще про­из­во­дят­ся как диа­го­наль­ные изме­ре­ния, так и про­вер­ка на скру­чи­ва­ние и сме­ще­ние отно­си­тель­но цен­траль­ной линии.

Скру­чи­ва­ние или сме­ще­ние отно­си­тель­но цен­тра мож­но про­ве­рить на цен­траль­ной сек­ции кузова.

Для такой про­вер­ки суще­ству­ет метод под­ве­ши­ва­ния цен­три­ру­ю­щих лине­ек в кон­троль­ные отвер­стия на дни­ще. Места, на кото­рые под­ве­ши­ва­ют­ся линей­ки, не долж­ны быть дефор­ми­ро­ва­ны. Под­ве­ши­ва­ет­ся несколь­ко лине­ек вдоль сило­вых эле­мен­тов дни­ща. Если они парал­лель­ны, то скру­чи­ва­ния нет, если не парал­лель­ны, то скру­чи­ва­ние при­сут­ству­ет. Центр лине­ек так­же дол­жен сов­па­дать, ина­че суще­ству­ет сме­ще­ние отно­си­тель­но цен­траль­ной плоскости.

Проверка геометрии кузова авто

  • В чем суть кузовной симметрии и основные причины ее нарушения
  • Признаки нарушенной геометрии, определяемые без измерений
  • Проверяем кузовную геометрию самостоятельно
  • Оценка геометрии на СТО

Когда автомобиль сходит с заводского конвейера, его кузов абсолютно симметричен, то есть имеет правильную геометрию. Это позволяет расположить также симметрично и все детали и элементы авто, что крепятся к автомобильному несущему каркасу.

По мере эксплуатации, детали, которые образуют остов автомобиля, несмотря на то, что они изначально жестко скреплены между собой, понемногу смещаются. Бывает, что не понемногу, когда происходит значительное механическое повреждение авто вследствие аварии. В любом случае геометрия кузова у «пожившего» автомобиля в большей или меньшей степени обычно нарушена.

Нарушенная симметрия автомобильного каркаса проявляется во многом, начиная от образования нестандартных зазоров между дверями и кузовом, до серьезных проблем с управляемостью авто в процессе езды. Можете представить, к чему это может в итоге привести. Поэтому проверка геометрии кузова важна, причем не только при покупке подержанного автомобиля, но и при эксплуатации собственного.

Определить наличие кузовных смещений можно несколькими способами. Есть менее точные методы, которые применимы и в домашних условиях, и более информативные, что применяются на высокотехнологичных СТО. Но, прежде чем определять степень смещения кузовных деталей, стоит рассмотреть более обстоятельно, что в себе несет определение геометрии автомобильного кузова.

В чем суть кузовной симметрии и основные причины ее нарушения

В техническом сопровождении к каждому автомобилю можно найти раздел, где указаны расстояния между определенными точками на кузове. То есть, производитель предполагает, что эти показатели должны быть постоянными для нормальной работы тех же дверных механизмов, регулировки развала-схождения, плотного прилегания капота и задней двери.

Основные размеры, изменения которых напрямую указывают на нарушение кузовной геометрии таковы:

  • ширина передней и задней колей;
  • длина базы колес (межосевое расстояние);
  • расстояние меж лонжеронами и их длина;
  • размеры определенных диагоналей проемов окон и дверей, моторного отдела, багажника и салона.

Но наиболее значимыми всегда являются расстояния между местами крепления к базе автомобиля (лонжеронам) элементов его ходовой части, таких, как стаканы. Лонжероны являются основой для крепления многих автомобильных узлов и механизмов, работа каких может нарушиться при смещении основных несущих элементов автомобильного каркаса.

Конечно же, основной причиной нарушения геометрии кузова обычно бывают механические воздействия. Понятно, что при лобовом ударе в первую очередь значительно изменяться размеры моторного отсека. Однако, при этом, хотя и в меньшей степени, изменятся расстояния и между другими контрольными точками, даже такими, как задняя колея. То есть, при значительных механических повреждениях меняются практически все контрольные расстояния, но в разной мере.

Вторая основная причина смещения кузовных деталей, это часто далекое от идеала дорожное покрытие. В этом случае контрольные точки смещаются постепенно, незначительно и намного равномернее.

Признаки нарушенной геометрии, определяемые без измерений

Неправильно думать, что небольшие перекосы автомобильного остова можно оставлять без внимания. Ведь лучше раньше исправить кузовные деформации, чем ждать, когда значительно поведенные детали автомобиля могут привести к плохой управляемости, которая может стать причиной весьма плачевных ситуаций на дороге. Что же может указать на то, что с каркасом авто произошли пространственные изменения? Первоначальные признаки обычно следующие:

  • не четко закрывающиеся двери (стоит исключить их возможное провисание на петлях);
  • все хуже захлопывающийся капот и багажник.

Эти «симптомы», особенно если они появились как-то одновременно без участия значительных повреждающих факторов, должны автолюбителя натолкнуть на мысль, что кузов по каким-то причинам повело. Причем степень нарушения кузовной формы будет прогрессировать, если вовремя не устранить причину и не восстановить должную симметрию авто.

Если в ситуацию вовремя не вмешаться, появятся следующие признаки, указывающие на то, что геометрия кузова претерпевает изменения не в лучшую сторону. Автомобиль начнет терять управляемость сначала на больших скоростях, а затем и на средних при абсолютно исправной ходовой. Это будет свидетельствовать об искривлении стаканов, лонжеронов и других конструктивных элементов остова автомобиля.

Если автолюбитель не безразличен к своему авто, а также к собственной безопасности, заметив первые признаки деформации каркаса, стоит произвести измерение контрольных размеров, что можно сделать менее точно, но самостоятельно, или с высокой степенью точности, однако на СТО.

Проверяем кузовную геометрию самостоятельно

Как было сказано выше, в техническом сопровождении можно найти раздел, где указаны контрольные точки, изменение расстояний между которыми сигнализируют о нарушении необходимой формы. Сейчас автолюбителям еще легче, потому что схему расположения контрольных меток для любой модели авто можно отыскать в интернете, если «книжка» по каким-то причинам отсутствует.

В качестве измерительного приспособления используются:

  • специальная масштабная рейка;
  • штангенциркуль;
  • рулетка.

Измерение геометрии кузова

Измерения первыми двумя инструментами более точны. Однако они не всегда есть, поэтому чаще в домашних условиях применяют обыкновенную рулетку.

Дверные проемы и внутренние размеры салона, багажника и подкапотного пространства автомобиля обычно можно не замерять. Здесь деформация определяется путем визуального соответствия прилегания кузовных деталей.

Намного важнее в плане диагностики замеры расстояний между контрольными точками основания остова авто. Перед тем, как проверить геометрию кузова, автомобиль следует расположить над смотровой ямой, чтобы облегчить доступ к нужным точкам. При этом стоит учесть, что для замера некоторых контрольных расстояний придется снять кое-какие мешающие детали. Здесь важно замерить и оценить разницу:

  • межосевых расстояний с обеих сторон;
  • диагоналей между контрольными точками;
  • поперечных расстояний между колесами на одной оси.

Расхождения между полученными данными и теми размерами, что указаны в техническом сопровождении к авто, указывают как на наличие кузовных деформаций, так и на их степень. На основании результатов таких измерений можно делать вывод о необходимости ремонта кузова, а также о срочности такого мероприятия.

Часто подобные замеры практикуют при покупке подержанных автомобилей, чтобы оценить, были ли ранее серьезные повреждения. Если авто побывало в аварии, даже после ремонта обычно остаются несоответствия базовых размеров. Хотя, при этом, визуально несоответствия кузовных деталей не обнаруживаются.

Оценка геометрии на СТО

Самостоятельный замер и оценка состояния кузовных соотношений нужны для того, чтобы сделать вывод о необходимости ремонтных работ, которые возможно качественно сделать только в условиях хорошей СТО. Там, перед ремонтом, также в обязательном порядке проверят и оценят состояние кузовной геометрии, но с помощью более совершенного оборудования.

На современных, хорошо оборудованных техсервисах оценивают геометрию кузова автомобиля с помощью специальных стендов, которые передают считанную информацию на компьютер. Но это в случае дальнейшего ремонта, так как предполагается съем большого количества деталей. Предварительная оценка состояния автомобильной базы также осуществляется с помощью соответствующих замеров, просто в качестве измерительных приборов используются высокоточные лазерные устройства.

Думается, что у многих автолюбителей, прочитавших статью, возникнет желание оценить правильность геометрии кузова своего автомобиля, особенно если вдруг вспомнится, что двери как-то перестали правильно прилегать, а капот в замок хуже попадает.

ПРОВЕРКА ГЕОМЕТРИИ КУЗОВА

Проверка геометрии кузова автомобиля по контрольным точкам – очень востребованная услуга в автосервисе «Профессионал». Стоит она недорого, зато пользу приносит огромную. 40-50 минут – и вся история автомобиля видна как на ладони. Были аварии или нет, переворачивался автомобиль или судьба его помиловала, возможно ли на нем ездить безопасно или эта машина аварийная.

Ориентировочные цены на проверку геометрии кузова

  1. Замеры по контрольным точкам без установки на стапель от 1.270 руб
  2. Замеры с установкой на стапель от 2.570 руб

В настоящее время огромное количество людей попадаются в ловушку мошенников. Они, выкупив у страховой компании изуродованный автомобиль, на быструю руку производят ремонт и продают машину, как не битую. Как правило, эта участь постигает клиентов, которые соблазнились на свежую иномарку с маленьким пробегом и за низкую стоимость. Жажда удачи и экономии затмевает разум покупателю, и он с радостью покупает «кривой» по кузову автомобиль , хотя надо было сначала провести диагностику геометрии кузова по контрольным точкам.

Проверка геометрии кузова. Автомобиль Тойота Прадо в результате ДТП получил удар в левую сторону. Повреждены кузов и передняя подвеска с левой стороны. Проверили геометрию кузова по контрольным точкам и обнаружили, что рама поведена (карта повреждений прилагается). При детальном осмотре аварийного автомобиля, выявили складки на раме и на кузове. Проверка геометрии кузова автомобиля позволяет выявить смещения не только на кузове, но и на раме внедорожника.

Ш ампанское , поздравление и эйфория удачи, что повезло купить практически новый автомобиль дешево, сменяются ужасом, когда человек постепенно осознает: его новое приобретение почему-то едет криво . И диагностика на первом же посту сход-развала вбивает последний гвоздь в приговор: Ваш новый автомобиль ездить прямо больше никогда не сможет , потому что все контрольные точки кузова смещены . И единственный способ помочь Вам – это сначала проверить геометрию кузова, приехав к нам на диагностику .

Т рудно бывает даже представить себе, сколько за 20 лет кузовного ремонта , нам пришлось видеть слез обманутых людей. Сердце разрывается, когда человек становится седым за пару дней.
Мы же, все эти годы просили каждого, кто хочет купить автомобиль: не платите деньги до тех пор, пока мы профессионально не проверим геометрию кузова автомобиля . Стоит эта операция копейки, делается быстро, а экономит миллионы. И не только миллионы рублей, но и миллионы нервных клеток, которые говорят не восстанавливаются.

З апишите наш номер: +7 (499) 769-55-88, себе в мобильный телефон и при любой покупке, обмене автомобиля, приезжайте к нам. Мы раздвинем любую очередь, ради такого важного дела и через 50 минут, будете знать всю правду о автомобиле . Вы не будете покупать «кота в мешке», а приобретете проверенный со всех сторон, безопасный автомобиль.
Нам, если честно очень не выгодно использовать дорогущее кузовное оборудование , чтобы немножко заработать на замерах кузова. Но мы эти работы делали и будем делать ради Вас, чтобы уберечь человека от страшного обмана.

Е сли Вы купили автомобиль и он оказался с поврежденным кузовом , или Вы нечаянно попали в Д.Т.П, после которого машина изменила свои конструктивные размеры, приезжайте в «Профессионал» . Мы проверим геометрию кузова иномарки и вместе с Вами найдем самый лучший способ исправить имеющуюся проблему.

Наш телефон: +7 (499) 769-55-88, адрес:г Москва, СЗАО 2 й Силикатный проезд д.9, строение 10 С уважением, основатель компании «Профессионал» Никитин Андрей Владимирович

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
