Сайлентблок — что это такое

Что такое сайлентблоки в автомобиле и для чего они нужны?

Автоликбез 28 августа 2017

Одна из важнейших деталей подвески современного авто – изделие из резины и металла под названием сайлентблок. Как и прочие элементы, он изнашивается в процессе эксплуатации, о чем сигнализирует стук различной интенсивности и громкости. На тот момент, когда автомеханик станции техобслуживания выявит данную неисправность и предложит купить новую запчасть, вы должны понимать, что такое сайлентблок и какова его роль в ходовой части машины.

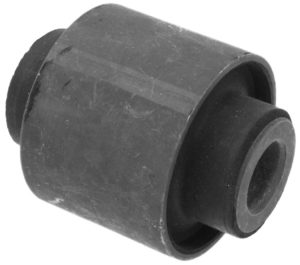

Что собой представляет сайлентблок?

Деталь изготавливается в виде небольшого цилиндра, состоящего из трех элементов:

  • наружная часть выполнена из тонкостенной стали и оснащена посадочными элементами – обечайкой и ребрами жесткости;
  • сердцевина – цельная металлическая втулка;
  • просвет между внешним и внутренним элементом залит эластичной композицией – резиной либо полиуретаном.

Справка. Производители начали использовать полимер в качестве наполнителя относительно недавно, раньше применялась только натуральная техническая резина.

Работа любого сайлентблока основана на том, что внутренняя втулка, сжатая со всех сторон эластомером, вращаться не должна. Столь же крепко «сидит» внешняя оболочка, относительно резиновой вставки она не поворачивается. Но при возникновении достаточной силы кручения стальные втулки могут сдвигаться друг относительно друга – за счет эластичности заполнителя.

Назначение и расположение детали

В автомобиле колеса крепятся к силовой части кузова посредством рычагов. Чтобы подвеска мягко отрабатывала все неровности дороги нужно создать следующие условия:

  1. Колесо под воздействием пружины должно двигаться вверх-вниз на рычаге, поэтому он прикручен к стальной оси, жестко закрепленной на лонжероне.
  2. Для поглощения мелких выбоин дорожного покрытия в месте стыковки ходовой части с кузовом нужна эластичная прокладка. Иначе водитель и пассажиры станут ощущать вибрацию, передаваемую от колес.

Соответственно, сайлентблоки нужны для подвижного и одновременно пружинящего соединения между кузовной частью и всей подвеской автомобиля. Они являются той самой прокладкой, смягчающей мелкие удары и позволяющей рычагу отрабатывать крупные неровности.

С каждой стороны подвеска опирается на элементы кузова в 2 либо 3 точках. В первом случае она закреплена на рычаге и стойке, во втором – на двух рычагах и амортизаторе. Сколько существует мест крепления, столько пар сайлентблоков используется в качестве смягчающих прокладок.

Второе название резинометаллической детали – сухой шарнир. Оно характеризует свойство сайлентблоков работать без смазки – только за счет эластичности вставки между двумя стальными втулками. В то же время радиус поворота рычага ограничен способностью резины или полимера скручиваться. Но для рабочего хода автомобильной подвески этого радиуса вполне достаточно.

Теперь о конкретных точках, где располагаются сухие шарниры:

  1. Главное место упомянуто выше – крепление верхних и нижних рычагов. Силовой элемент кузова – лонжерон (стоит под колесной аркой) имеет выступ с отверстием, куда вставляется ось в виде длинного болта. Резинометаллические шарниры, запрессованные в проушины рычага, размещены по краям оси и зафиксированы гайками.
  2. Малый сайлентблок находится в нижней точке крепления стойки к поворотному кулаку.
  3. На амортизаторах шарниры ставятся на обеих проушинах – сверху и снизу.
  4. Также детали применяются в точках опоры реактивных тяг и стабилизаторов поперечной устойчивости.

Задняя подвеска современных автомобилей чаще всего имеет многорычажную либо торсионную конструкцию. В обоих случаях задействованы рычаги, устанавливаемые на сайлентблоки. Так что шарниры используются не только в передней подвеске. Даже на машинах с неразрезной балкой заднего моста резинометаллические изделия применяются для установки задних тяг и амортизаторов.

Признаки износа шарниров

Сайлентблок считается довольно надежной деталью ходовой части авто. Рычажные шарниры «выхаживают» от 50 до 150 тыс. км в зависимости от условий езды и состояния дорог в конкретной местности. На реактивных тягах эти детали служат не меньше, а вот на амортизаторах, стойках и стабилизаторе поперечной устойчивости они отрабатывают до 50 тыс. км пробега.

У сайлентблоков есть одна неприятная особенность – несведущему автомобилисту довольно сложно диагностировать их неисправность в результате износа. В вашем распоряжении должна быть смотровая канава, инструмент, а главное, – практические навыки. Чтобы обнаружить люфт на рычаге либо стойке, необходимо точно знать, как вывешивать колесо и куда в машине закладывать монтировку, чтобы покачать тот или иной элемент подвески.

Существует ряд признаков, косвенно указывающих на изношенные сухие шарниры:

  • глухой негромкий стук при движении по мелким выбоинам;
  • глухие удары, доносящиеся с одной стороны при прохождении резкого поворота, говорят о неполадках с шарнирами стабилизатора;
  • автомобиль отклоняется от прямой линии на ровном участке, на шинах виден боковой износ;
  • глубокие трещины резинового наполнителя либо перекос рычага, обнаруженный при визуальном осмотре из ямы.

Перечисленные симптомы не могут прямо свидетельствовать о нерабочем состоянии сайлентблоков, разве что резина стала вываливаться кусками и колеса заметно перекосились. Глухие стуки могут издавать шаровые опоры и пальцы рулевых тяг, а изделия с трещинами в резине – оказаться вполне исправными. Точный диагноз ходовой части вашего авто поставят мастера станции техобслуживания, к ним и следует обращаться после появления этих признаков.

Сайлентблок: описание,назначение,фото,видео,замена,виды

Представим ситуацию, Вы приезжаете на диагностику и мастер говорит, что пора менять сайлентблоки. Но вы не знаете что это. В данной статье расскажем: что такое сайлентблок, для чего нужен и зачем его нужно менять.

Какие сайлентблоки бывают

Устроены они все одинаково, однако для предотвращения передачи большого количества шума, или для увеличения подвижности, резиновая часть зачастую выполняется не цельной, а как бы состоящей из двух частей, соединенных перегородками. Иногда, в целях сокращения износостойкости, резиновую часть заменяют на полиуретановый аналог. Полеуретановые сайлентблоки несколько жесче и шумнее, но в целом их ходимость больше.

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ КОНСТРУКЦИИ САЙЛЕНТБЛОКА

Есть в конструкции еще одни элементы – сайлентблоки. Эти небольшие по размерам детали с простой конструкцией выполняют достаточно важную роль. Их задача гасить колебания и предотвращать их передачу между составными элементами подвески. Они являются связующими элементами конструкции, соединения ряда деталей выполняются только через сайлентблоки. То есть эти детали принимают непосредственное участие в основной задаче подвески.

Сайлентблок относится к резинотехническим изделиям, использующимся в конструкции автомобиля. При этом он является расходным материалом, который в результате износа просто заменяется, поскольку он ремонту не подлежит.

Конструкция этой детали очень проста и включает она всего две основных составляющих:

  1. металлические обоймы;
  2. и резиновая проставка между ними.

За счет использования резины и достигается возможность гасить колебания и вибрации, получаемые от одной составляющей подвески, и отсутствие передачи их на другую.

Внешне он похож на массивную втулку, которая садится в специальное посадочное гнездо в элементе подвески, а по сути это просто упругий шарнир, соединяющий детали в один узел. Благодаря отверстию во внутренней обойме осуществляется крепление элемента, в котором он установлен к другой составляющей подвески или кузову.

Есть и сайлентблоки, у которых в конструкции используется только внутренняя обойма, а роль внешней выполняет само посадочное место в элементе подвески.

Как можно проверить сайлентблок?

Как можно определить, нужна замена этой детали или нет? Как правило, сайлентблоки могут служить до ста тысяч километров пробега. Но при таких дорожных условиях как у нас, необходимо проводить обследование уже после пятидесяти тысяч километров пробега. Осознать, износился сайлентблок подвески возможно только по собственным ощущениям. В случае если машина стала похуже управляться, либо действия на поворачивание руля стали «ватными» с огромной задержкой – то такие критерии являются точным признаком изношенного сайлентблока.

Однако для того чтобы точно убедиться в этом следует посетить автомобильный сервис либо осуществить проверку резинометаллических шарниров самому. Зрительное обследование сайлентблоков совершается следующим способом: необходимо заехать в яму, и взглянуть зрительно на чистый, от грязищи сайлентблок. В резиновой доле не нужно чтобы были трещины или разрывы. Лучше всего перед началом осмотра сайлентблока знать, как должна смотреться новая деталь. Непрямым показателем, возможно, рассматривать искривленный развал/схождение, в случае если установлено, то, что ранее он был правильный. Если сайлентблоки порвались, то рычаги станут немного криво. Еще необходимо проверить люфт в сайлентблоке и при большом его размере – поменять его очень срочно.

Причины выхода из строя и что ломается в сайлентблоке

Представить, чтобы сломались металлические части сайлентблока достаточно сложно. Если говорят, что сломался сайлентблок, значит начала рваться или уже порвалась резиновая компонента детали. Причин поломки сайлентблоков три:

  • Долгий срок эксплуатации, в результате чего резина высохла, потеряла эластичность и начала трескаться и рваться
  • Химическое воздействие на резиновую часть. Например, на сайлентблок попадало слишком много масла, которое разъело его.
  • Неправильная установка. Утяжка болтов сайлентблока должна производиться только когда автомобиль стоит на колесах, а не на весу. Но увы, многие автосервисы не соблюдают это правило, в итоге затянутое навесу колесо находится в крайней точке, а когда встает на колеса, сайлентблок сильно скручивается и резина со временем порвется, не отходив и трети своего срока. Еще один тонкий момент, это установка сайлентблока с перегородками. Такие сайлентблоки могут быть установлены в строго определенном положении, и если его поставить неправильно, сайлентблок очень быстро выйдет из строя.

Как заменить сайлентблок

Как правило, сайлент блок сначала прикручивается к одной детали или впрессовывается в неё, которая сопрягается с его внешней оболочкой, после чего деталь ставится на свое место и прикручивается болтом, продетым через внутреннюю втулку сайлентблока.

Зная как сайлентблок устанавливается, не сложно догадаться, что извлекается он или выбиванием, или откручиванием. При выбивании, или выпрессовывании очень важно не повредить плоскость сопряжение сайлентблока и элемента подвески, так как сайлентблок может после этого войти неплотно или не впрессоваться.

При установке обращайте внимание на то, как должен стоять сайлентблок, так как не все сайлентблоки можно поставить произвольно. Если сайлентблок имеет конструкцию с перегородками, у него должно быть строгое рабочее положение. Если проигнорировать строгое положение установки, нагрузка на перегородки будет слишком большая и сайлентблок выйдет из строя.

Утяжка подвески с соединениями через сайлентблок выполняется исключительно в положении «машина стоит колесами на земле», так как подвеска перед утяжкой должна принять рабочее положение. Если игнорировать это правило, сайлентблок скрутит и его ресурс значительно снизится.

К чему может привести несвоевременная смена сайлентблоков?

Что может произойти, если не во время заменить сайлентблоки? Этим вопросом задавался, скорее всего, не один водитель. Если эта деталь очень серьезно изношена, то это может привести к уводу машины на скорости, или иными словами на скорости машину будет швырять из стороны в сторону. Еще одним существенным признаком изнашивания резинометаллических шарниров считается не одинаковый износ покрышек машины. Не нужно запускать замену сайлентблоков, так как могут быть не очень хорошие последствия. Например: могут разрушиться посадочные зоны крепления шарниров, следствие чего будет полная замена переднего рычага подвески в сборе.

ПОЛИУРЕТАНОВЫЕ ИЛИ РЕЗИНОВЫЕ САЙЛЕНТБЛОКИ, КАКИЕ ЛУЧШЕ?

Если автомобиль имеет в подвеске резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки прослужат как минимум в 5 раз дольше, чем резиновые детали. Единственный недостаток у полиуретана — более высокая стоимость по сравнению с резиновыми изделиями (более чем в 5 раз), но можно сэкономить на замене.

Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает, что подвеска всегда работает в предусмотренном конструкторами режиме. Правильно установленные и подобранные полиуретановые детали работают лучше, поглощая удары, вибрацию и снижая шум по сравнению с резиной.

ГДЕ НАХОДЯТСЯ САЙЛЕНТБЛОКИ

САЙЛЕНТБЛОКИ ПЕРЕДНИХ РЫЧАГОВ

В передней подвеске сайлентблоки используются в рычагах, посредством их осуществляется подвижное и упругое соединение рычагов со ступицей колеса и с кузовом авто. Часто сайлентблоки используются и в месте соединения стабилизатора поперечной устойчивости с рычагом, если конструктивно это предусмотрено. Он также может применяться и в нижней части амортизационной стойки, где она крепиться к ступице.

В задней же подвеске сайлентблоки могут быть установлены на рычагах (продольных и поперечных), в месте крепления торсионной балки к кузову авто, в амортизаторах.

Вообще, количество и места установки этих резинотехнических элементов зависит от конструктивного исполнения ходовой части авто. Для примера рассмотрим места расположения сайлентблоков на автомобиле ВАЗ-2110. И начнем с передней подвески где эти шарниры используются:

  • в поперечных рычагах (в месте их крепления к кузову);
  • на концах стабилизатора поперечной устойчивости ( его крепление к поперечному рычагу);
  • в амортизаторных стойках внизу (место крепления их к поперечному рычагу);
  • в растяжке поперечного рычага (на обоих концах – в месте ее соединения с рычагом и с поперечиной);

Итого только с одной стороны в передней подвеске установлено 5 сайлентблоков, столько же их и в другой части подвески.

Замена сайлентблоков передних рычагов Volkswagen Golf 4

Что такое сайлентблок и зачем его надо менять

Дви­же­ние авто­мо­би­ля по неров­но­му покры­тию сопро­вож­да­ет­ся шумом и виб­ра­ци­ей, кото­рая ощу­ти­ма води­те­лю и пас­са­жи­рам. Инже­не­ры-кон­струк­то­ры про­ек­ти­ру­ют совре­мен­ные авто­мо­би­ли таким обра­зом, что­бы посто­рон­ние зву­ки не меша­ли во вре­мя дви­же­ния транс­порт­но­го сред­ства. Сай­лент­бло­ки – спе­ци­аль­ные узлы, сгла­жи­ва­ю­щие уда­ры и сни­жа­ю­щие уро­вень шума при езде на авто­мо­би­ле по пло­хим дорогам.

Описание сайлентблока

Сай­лент­блок явля­ет­ся рези­но­ме­тал­ли­че­ским шаром, эла­стич­ный уча­сток кото­ро­го соеди­ня­ет­ся с обой­ма­ми вул­ка­ни­за­ции. Такой спо­соб креп­ле­ния поз­во­ля­ет уве­ли­чить ресурс узла.

Сай­лент­блок не изда­ет скри­па и шума, вплоть до раз­ры­ва резин­ки. За счет этих качеств узел и полу­чил свое назва­ние. Сай­лент­бло­ки удоб­ны тем, что не тре­бу­ют за собой осо­бо­го ухо­да. При выхо­де дета­ли из строя, ее заменяют.

Кон­струк­ция дета­ли пред­став­ля­ет собой метал­ли­че­ские втул­ки, соеди­нен­ные рези­но­вой лен­той. Через отвер­стие внут­рен­ней обой­мы деталь проч­но закрепляется.

Расположение сайлентблоков

Сай­лент­бло­ки кре­пят в перед­ней под­вес­ке. С их помо­щью соеди­ня­ют рыча­ги со сту­пи­цей коле­са и с кузо­вом авто­мо­би­ля. Их закреп­ля­ют в местах соеди­не­ния ста­би­ли­за­то­ра попе­реч­ной устой­чи­во­сти с рыча­гом. В ниж­ней части амор­ти­за­ци­он­ной стой­ки сай­лент­бло­ки кре­пят к ступице.

В зад­ней под­вес­ке сай­лент­бло­ки кре­пят на рыча­гах, амор­ти­за­то­рах и в местах креп­ле­ния тор­си­он­ной бал­ки к кузо­ву автомобиля.

Воз­мож­ное рас­по­ло­же­ние дета­ли зави­сит от тех­ни­че­ских пара­мет­ров ходо­вой части транс­порт­но­го средства.

Назначение сайлентблоков

Рези­но­ме­тал­ли­че­ский шар­нир скон­стру­и­ро­ван для сни­же­ния коле­ба­ния в под­вес­ке. В отдель­ных слу­ча­ях сай­лент­бло­ки уста­нав­ли­ва­ют на дви­га­тель или дру­гие подвиж­ные узлы под­вес­ки. Сни­же­ние коле­ба­ний частей под­вес­ки спо­соб­ству­ет ком­форт­ной езде.

Во вре­мя исполь­зо­ва­ния шар­ни­ры под­вер­же­ны колос­саль­ным нагруз­кам. Резуль­та­том это­го ста­но­вит­ся посте­пен­ный износ дета­ли. Поэто­му за состо­я­ни­ем сай­лент­бло­ка нуж­но сле­дить, что­бы свое­вре­мен­но осу­ществ­лять его заме­ну. Экс­пер­ты сове­ту­ют заме­нять деталь каж­дые 50 кило­мет­ров, прой­ден­ных автомобилем.

Сай­лент­бло­ки – малень­кая, но очень важ­ная деталь, кото­рая ока­зы­ва­ет боль­шое вли­я­ние на рабо­ту под­вес­ки. При изна­ши­ва­е­мо­сти дета­ли ухуд­ша­ет­ся управ­ле­ние авто­мо­би­лем, осо­бен­но ост­ро это ощу­ща­ет­ся при пере­дви­же­нии на высо­кой ско­ро­сти. Скрип, крен маши­ны и люфт в руле – явные при­зна­ки полом­ки сайлентблока.

  • Устой­чи­вость транс­порт­но­го сред­ства на доро­ге за счет сни­же­ния дефор­ма­ции эле­мен­тов подвески;
  • Сни­же­ние уров­ня шума внут­ри салона;
  • Смяг­че­ние уда­ров и виб­ра­ций при езде по неров­ной местности.
Читать еще:  Какие автомобильные свечи зажигания лучше

Принцип работы сайлентблока

Прин­цип рабо­ты сайлентблока

Сай­лент­блок пред­став­ля­ет собой две сталь­ные или алю­ми­ни­е­вые втул­ки, скреп­лен­ные посе­ре­дине гиб­кой встав­кой. Соеди­няя части под­вес­ки авто­мо­би­ля, сай­лент­бло­ки сво­дят к мини­му­му виб­ра­ции, пере­да­ю­щи­е­ся от узлов под­вес­ки друг к другу.

В про­цес­се рабо­ты уплот­ни­тель меж­ду втул­ка­ми испы­ты­ва­ет боль­шие нагруз­ки. Поэто­му инже­не­ра­ми предъ­яв­ля­ют­ся жест­кие тре­бо­ва­ния к мате­ри­а­лу изго­тов­ле­ния про­клад­ки. Как пра­ви­ло, исполь­зу­ют сырье на осно­ве нату­раль­но­го кау­чу­ка. Эла­стич­ные участ­ки могут быть изго­тов­ле­ны из рези­ны или полиуретана.

На рези­но­ме­тал­ли­че­ский шар­нир при­хо­дит­ся боль­шая нагруз­ка со всех дета­лей под­вес­ки, посколь­ку кро­ме коле­ба­ний и виб­ра­ций сай­лент­блок сгла­жи­ва­ет все рез­кие и неров­ные дви­же­ния в ниж­ней части кузо­ва автомобиля.

При уста­нов­ке поли­уре­та­но­вых сай­лент­бло­ков езда на авто­мо­би­ле ста­но­вит­ся более ком­форт­ной, а рабо­та всех дета­лей под­вес­ки ста­но­вит­ся эффек­тив­ной и дол­го­веч­ной. Поли­уре­та­но­вые дета­ли слу­жат в 5–6 раз доль­ше аль­тер­на­тив­ных. Един­ствен­ным их недо­стат­ком явля­ет­ся высо­кая цена.

Что­бы пони­мать, когда сле­ду­ет заме­нить шар­нир в авто­мо­би­ле, необ­хо­ди­мо знать дол­го­веч­ность дета­ли соглас­но регла­мен­ту заво­да-про­из­во­ди­те­ля. Рези­но­ме­тал­ли­че­ские шар­ни­ры могут про­слу­жить до 100 000 км про­бе­га транс­порт­но­го сред­ства. Одна­ко при экс­плу­а­та­ции авто­мо­би­ля в пло­хих усло­ви­ях, к кото­рым отно­сят дорож­ное покры­тие Рос­сии, экс­пер­ты сове­ту­ют про­во­дить диа­гно­сти­ку дета­лей после 50 000 километров.

Точ­но убе­дить­ся в необ­хо­ди­мо­сти сме­ны сай­лент­бло­ка мож­но, запи­сав­шись на стан­цию тех­ни­че­ско­го обслу­жи­ва­ния авто­мо­би­лей для про­ве­де­ния диа­гно­сти­ки и наруж­но­го осмот­ра зап­ча­сти. Про­во­дя наруж­ный осмотр, спе­ци­а­ли­сты очи­ща­ют дета­ли и изу­ча­ют на пред­мет ско­лов и разрывов.

Последствия несвоевременной замены детали

Новый и ста­рый сай­лент­блок в рычаге

Мно­гие води­те­ли зада­ют­ся вопро­сом, на что может повли­ять позд­няя заме­на сай­лент­бло­ков. При зна­чи­тель­ном изно­се зап­ча­сти води­тель заме­ча­ет крен. Чем хуже дорож­ное покры­тие, тем боль­ше транс­порт­ное сред­ство бро­са­ет на доро­ге. В даль­ней­шем из-за это­го наблю­да­ет­ся нерав­но­мер­ный износ шин.

Экс­пер­ты сове­ту­ют делать выбор в поль­зу рези­но­ме­тал­ли­че­ских шар­ни­ров из поли­уре­та­на. Они не боят­ся тем­пе­ра­тур­ных скач­ков и рабо­та­ют эффек­тив­нее рези­но­вых. При езде по без­до­ро­жью и неров­ной мест­но­сти, поли­уре­та­но­вые дета­ли пока­жут себя с луч­шей сто­ро­ны. При спо­кой­ном пере­ме­ще­нии по горо­ду отда­ют пред­по­чте­ние рези­но­вым зап­ча­стям, кото­рые обой­дут­ся води­те­лю гораз­до дешев­ле полиуретановых.

Что­бы сай­лент­бло­ки слу­жи­ли дол­го, спе­ци­а­ли­сты гово­рят о необ­хо­ди­мо­сти при­дер­жи­вать­ся опре­де­лен­ных пра­вил. Нель­зя допус­кать попа­да­ния на зап­часть топ­ли­ва и мас­ла, кото­рые быст­ро раз­ру­ша­ют син­те­ти­че­ский мате­ри­ал. Авто­вла­дель­цам сове­ту­ют чаще про­мы­вать дета­ли под­вес­ки, осо­бен­но при частой езде в усло­ви­ях бездорожья.

Если вы нашли ошиб­ку, пожа­луй­ста, выде­ли­те фраг­мент тек­ста и нажми­те Ctrl+Enter.

maxleshiy › Блог › Что такое сайлентблок? Зачем его надо менять?

🎥 Не забываем смотреть видео, прикрепленные к посту.

Представим ситуацию, вы приезжаете диагностику и мастер вам говорит, что пора менять сайлентблоки. Но вы, как начинающий автолюбитель, не понимаете смысл этих слов и даже не представляете что это такое. Тогда данная статья будет полезна для вас, из нее вы узнаете что такое сайлентблок и для чего он нужен, а также зачем его нужно менять.

🔎 Что такое сайлентблок и его назначение?

Сайлентблок, или по-другому резинометаллический шарнир, представляет из себя две металлические втулки, между которыми имеется резиновая вставка. Сайлент-блоки служит для соединения деталей подвески, и за счет упругой вставки между втулками (резина или полиуретан) гасит колебания, передаваемые от одного узла к другому. На него приходятся самые тяжелые нагрузки, ведь он должен противостоять деформации, которая получает подвеска автомобиля.

Где установлен сайлентблок? Сайлентблоки встречаются как в передней подвеске автомобиля, для крепления рычагов, стабилизатора поперечной устойчивости, реактивных тяг, так и для крепления штанги в задней подвески. Также сайлентблоки применяют для крепления амортизаторов, коробки передач, двигателя. И за всеми этими резинометаллическими шарнирами нужен постоянный и своевременный контроль.

🔎 Как проверить сайлентблоки?

Как понять, когда пора менять сайлентблоки? Обычно, сайлент-блоки служат до 100 000 километров пробега, но в российских условиях с нашими дорогами не лучшего качества, следует делать осмотр сайлентблоков через каждые 50 000 км. пробега.

Понять, износился ли сайлентблок подвески можно и по своим ощущениям. Если автомобиль стал хуже управляться или реакции на поворот руля стали «ватными» с большой задержкой — то это верный признак изношенного сайлентблока. Но для большей уверенности нужно обратиться в авто сервис или сделать контроль резинометаллических шарниров самостоятельно.

Визуальный осмотр сайлентблоков происходит следующим образом: нужно заехать на яму или эстакаду, и посмотреть визуально на чистый от грязи сайлентблок. В резиновой части не должно быть трещин и разрывов. Желательно при этом представлять как выглядит новый сайлентблок. Косвенным признаком можно считать кривой развал/схождение, если известно, что он точно раньше был правильный. Когда сайлентблоки рвутся, рычаги становятся чуть криво.

Также следует проверить люфт в сайлентблоках и при чрезмерной его величине также их заменить в срочном порядке.

К чему приводит несвоевременная замена сайлентблоков? При их сильном износе может появиться увод автомобиля на скорости. Т.е. автомобиль будет как бы швырять из стороны в сторону. Еще один неприятный признак износа резинометаллических шарниров — это неравномерный износ покрышек. Вообще-то, неравномерный износ шин говорит о неправильном сходе-развале, что в свою очередь может намекать на неисправность подвески автомобиля.

Не стоит медлить с заменой сайлентблоков вследствие того, что они могут разрушить посадочные места крепления шарниров, и тогда, например, придется менять передний рычаг подвески в сборе.

Самая большая сложность, которая возникает при замене старых сайлентблоков на новые, это трудность их запрессовки. Для этого потребуется специальный инструмент, оправки и пресс для запрессовки и выпрессовки их в рычаге. Конечно, можно воспользоваться русской смекалкой, и просто подобрать подходящую оправу из куска трубы, а дальше запрессовать новый сайлентблок при помощи «кувалды». Это требует определенной сноровки и точности, так как возможно повредить резиновую вставку.

Если вы решили своими силами заменить сайлентблоки, сначала оцените всю сложность ремонта из данного видео-ролика. И после этого решайте, сможете ли Вы заменить сайлентблоки своими руками или все-таки лучше обратиться в автосервис.

Что касается замены сайлентблоков в узлах крепления двигателя, коробки передач, то следует обратиться за помощью к профессиональным авто мастерам. Это необходимо делать потому, что их замена в этих узлах очень трудоемкая операция, и чтобы ее проделать нужно отличное знание основы автомобиля и опыт в его ремонте. В противном случае, вы просто можете «наломать дров», и тогда замена старых сайлентблоков влетит вам «в копеечку».

Следует помнить, что после замены сайлентблоков в подвеске на новые следует восстановить углы схождения и развала колес. К слову, данную операцию следует делать при любом вмешательстве и ремонте подвески автомобиля.

Полиуретановые или резиновые сайлентблоки, какие лучше?

Если ваш автомобиль имеет в подвеске, какие либо резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки детали прослужат как минимум в 5 раз дольше, чем резиновые детали.

Единственный недостаток у полиуретана — это его более высокая стоимость по сравнению с резиновыми изделиями (более чем в 5 раз), но можно сэкономить на замене.

Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает то, что подвеска всегда работает в предусмотренном конструкторами режиме. Правильно установленные и подобранные полиуретановые детали всегда работают лучше, поглощая удары, вибрацию и снижая шум по сравнению с резиной.

Подведем итог, если Вы желаете улучшить управляемость автомобиля, настроить подвеску под свой собственный стиль вождения — то полиуретановые сайлентблоки это именно то, что вам нужно. Если вы каждый день спокойно перемещаетесь из одной точки в другую, то выбор в пользу обычных резиновых сайлентблоков.

Спасибо, что прочитали статью до конца
Удачи на дорогах


Что такое сайлентблоки и зачем они нужны в подвеске

Подвеска автомобиля устроена таким образом, чтобы максимально гасить удары и вибрации от дорожной поверхности. Амортизатор и упругий элемент берут на себя большую часть воздействий, а рычаги и крепления обеспечивают подвижность колеса во время движения. Не меньшую роль в конструкции подвески играет такая деталь, как сайлентблок. О ее назначении и устройстве пойдет речь далее в статье.

  1. Что такое сайлентблок
  2. Устройство шарнира
  3. Где устанавливаются
  4. Виды сайлентблоков
  5. Основные неисправности
  6. Как проверить сайлентблоки
  7. Технология замены

Что такое сайлентблок

Сайлентблок представляет собой резинометаллический шарнир с двумя втулками: внешней и внутренней. Между этими втулками находится резиновое наполнение из природного каучука или полиуретана в зависимости от типа шарнира.

Сайлентблоки

Стоит сказать, что многие водители в обиходе называют этот элемент «саленблок» или иначе. Правильное название идет от английского «silent block», что значит «тихий блок». Из названия понятно, что эта деталь служит для снижения жесткости соединения в конструкции подвески. Резиновая втулка играет роль демпфера, который гасит колебания и создает упругое соединение в местах крепления рычагов и элементов подвески.

Устройство шарнира

Не каждый резинометаллический шарнир (РМШ) можно назвать сайлентблоком. Различают разборные и неразборные РМШ. Именно неразборные стоит называть сайлентблоками. Конструкция проста: между двух металлических втулок находится резиновая прослойка, но все дело в способе фиксации упругого элемента. Если зафиксировать резину сильным обжатием между втулок, то соединение будет слишком жестким. Это отразится на плавности хода.

Если просто склеить резину с металлом, то соединение может получиться слишком мягким, тогда есть риск скручивания и перекоса. Чтобы этого не случилось, в сайлентблоках применяют оба метода крепления резиновой втулки. Резину “сажают” на клей и проводят вулканизацию, а также в нужной степени сжимают. Получается крепкий и надежный элемент с ресурсом работы до 100 тыс. километров пробега. Деталь испытывает большие нагрузки и со временем подлежит замене.

Сайлентблок в рычаге

Резиновая часть может полностью заполнять металлические втулки, а может иметь специальные выемки или прорези. Удаляется лишняя резина, чтобы задать нужное направление рычага в одной плоскости или облегчить движение рычага в нужном направлении с сохранением жесткой фиксации в другом. Также запрессовка делается строго по меткам на втулке и рычаге.

Где устанавливаются

Сайлентблоки устанавливаются в проушины рычагов подвески методом запрессовки. Внешняя втулка устанавливается на место с натягом.

Крепятся сайлентблоки к подрамнику или кузову автомобиля. Они используются в рычагах как передней, так и задней подвески. Также нередко шарниры устанавливаются в местах соединения стабилизатора поперечной устойчивости с рычагом. Место и количество этих элементов зависит от конструктивного исполнения подвески конкретного автомобиля.

Основные места установки сайлентблоков

В целом, сайлентблоки могут устанавливаться:

  • в точках крепления реактивных тяг;
  • в местах крепления амортизаторов;
  • на рычагах передней и задней подвески;
  • на опорных балках коробки передач и мотора;
  • в точках крепления стабилизатора поперечной устойчивости.

Виды сайлентблоков

Различают всего три вида:

  • с резиновым (каучуковым) наполнением;
  • с полиуретановым наполнением;
  • «плавающие» сайлентблоки.

Элементы с резиновым наполнением подвергаются негативному воздействию разных факторов в процессе эксплуатации. Это могут быть химические реагенты, продукты нефтепереработки, высокие или низкие температуры. В холодное время резине свойственно терять упругость, а в жару она становится более мягкой. Все это сказывается на износе самих сайлентблоков и в целом на управляемости. Однако, это не мешает им на протяжении довольно долгого срока выполнять свою задачу.

Более совершенными считаются сайлентблоки с полиуретановым наполнением. Их эксплуатационные свойства несколько лучше. Они менее подвержены химическому воздействию, не теряют свойств и при разных температурах. В результате срок эксплуатации полиуретановых шарниров куда более продолжительный – до 200 тыс. км. пробега, но и они со временем подлежат замене.

Плавающий сайлентблок в разборе

Отдельно стоит сказать о так называемых «плавающих» сайлентблоках. По сути, это не совсем сайлентблоки, а вид шарового шарнира. Центральная втулка шарнира сферической формы вращается в пластмассовом вкладыше. Внутри находится смазка, которая закрывается защитными чехлами или сальниками. Такая конструкция позволяет внутренней втулке плавно поворачиваться под большими углами. Часто «плавающие» шарниры устанавливаются в поворотных кулаках задней подвески или в реактивных тягах. Минусом таких шарниров является быстрый износ, особенно внутренней втулки, которая стирается до овала и появляется характерный стук.

Основные неисправности

Качественные сайлентблоки имеют длительный рабочий ресурс. Они не требуют особого ухода, так как в них отсутствует смазка. Только упругий элемент работает на скручивание или сжатие. На продолжительность работы того или иного шарнира, как уже говорилось, могут повлиять условия эксплуатации, резкая смена температур, агрессивный стиль вождения и другое.

На неисправность сайлентблоков могут указывать следующие симптомы:

  • ухудшилась управляемость автомобиля;
  • ощущается шум и вибрация в подвеске при движении;
  • наблюдается неравномерный износ шин.

Определить неисправность можно и при визуальном осмотре. В процессе эксплуатации резиновое наполнение приходит в негодность. Появляются трещины и разрывы, теряется упругость. Внутренняя втулка может просто отойти от резины, появляется существенный люфт.

Как проверить сайлентблоки

Стоит сказать, что любые стуки в подвеске это уже повод проверить ходовую часть. Лучше всего это делать, загнав автомобиль на яму или подняв на подъемнике, чтобы был открытый доступ к каждой детали.

В первую очередь стоит визуально оценить состояние резиновых элементов. Затем можно проверить сайлентблоки на свободное смещение рычага. Это можно сделать с помощью монтажной лопатки, аккуратно отжав рычаг от кузова или опоры. Рычаг при этом должен плавно смещаться и вернуться в исходное положение. Если выявлен люфт в детали, то она подлежит замене.

Технология замены

Сам процесс не такой сложный, но потребуются навыки и нужные инструменты.

Процесс замены можно описать в несколько этапов:

  1. Сначала нужно демонтировать рычаг.
  2. С помощью специального съемника снять сайлентблок. Если такого инструмента нет, то можно аккуратно выбить деталь кувалдой, предварительно зажав в тиски.
  3. Затем нужно запрессовать новый сайлентблок с помощью специального пневмоинструмента, гидравлического пресса, или забив его молотком.
  4. Остается только поставить рычаг на место. Важно затягивать крепления под нагрузкой, то есть, когда автомобиль стоит на колесах.
  5. После работы стоит провести диагностику ходовой части и сделать развал-схождение.

Лучше доверить такую работу мастерам в автосервисе, где есть все необходимые инструменты.

Отработавшие сайлентблоки не подлежат ремонту. На некоторых моделях внешней втулкой детали является сама проушина рычага. В таком случае нужно будет менять весь рычаг.

Резинометаллические шарниры – это простые по конструкции детали, но они играют большую роль в ходовой части автомобиля. При появлении признаков неисправности или трещин, стоит провести осмотр и замену шарниров.

Читать еще:  ASR — что это такое

Что такое сайлентблок и зачем он нужен

Посещение автосервиса иногда связано у далёких от техники автовладельцев с проведением операций, название и суть которых остаётся им непонятна. Замена сайлентблоков – одна из таких операций, причем убедиться в её необходимости в условиях сервисной станции часто не составляет труда, а своевременность замены – важный фактор нормальной работы ходовой системы автомобиля.

Что такое сайлентблок, для чего он нужен, как устроен и работает? Какие бывают сайлентблоки, как диагностировать их состояние и определять необходимость замены? Ответы на эти и другие вопросы помогут автолюбителям принимать правильные решения по замене этого важного элемента ходовой системы автомобиля.

Также рекомендуем посмотреть видео в конце этой статьи, в котором вы найдете практические советы по самостоятельной диагностике и замене сайлентблоков своими руками.

Для чего нужны сайлентблоки в автомобиле?

При движении автомобиля воздействия от неровностей дороги через колёса и ходовую систему машины передаются на кузов и далее на водителя и пассажиров. Сложная система связей, начиная от контакта с дорожным покрытием колеса и заканчивая сиденьями салона, проектируется инженерами так, чтобы обеспечить максимальный комфорт тем, кто в машине находится. Иными словами, максимально сгладить и вывести из неприятного для организма человека частотного диапазона ударные и вибрационные нагрузки и шумы.

В для решения этих задач и служат сайлентблоки – устройства, позволяющие в связях между деталями ходовой системы автомобиля гасить ударные и вибрационные нагрузки и снижать уровень шума.

Последнее обстоятельство связано с тем, что в обычном резьбовом соединении деталей, подверженных различным нагрузкам (сжатие-растяжение, изгиб, кручение, сдвиг) неизбежно в сочленении возникает трение и как следствие скрип металла по металлу и шумы от ударных воздействий. А поскольку металл – прекрасный проводник звуковых колебаний, эти шумы передаются на кузов, значит и в салон автомобиля.

Именно с тем, что деталь гасит шумы связано название (silent дословно с английского – «тишина»).

Но сайлентблок выполняет ещё одну важную задачу: гибкая связь в соединении позволяет снизить требования к точности посадки детали, а, значит, ощутимо удешевить её изготовление, что важно с экономической точки зрения.

Конструктивные особенности сайлентблоков

Что же представляет собой сайлентблок? Классическое определение этого конструктивного элемента – резинометаллический шарнир, выполненный, как правило, в виде двух металлических втулок, вставленных концентрически одна в другую с резиновым или полиуретановым наполнителем между ними.

По месту установки сайлентблоки разделяются на три группы:

  1. Передняя подвеска (с преобладанием деформаций кручения): крепление амортизаторов, стабилизаторов, рычагов;
  2. Задняя подвеска (также преобладают деформации кручения): амортизаторы, стабилизаторы, элементы крепления задней балки;
  3. Упругие элементы крепления двигателя и коробки передач (преобладание деформаций сжатия и изгиба – использование в качестве виброизоляторов).

Схематично примеры установки сайлентблоков в различных местах автомобиля представлены на следующем рисунке:

Конечно, конкретные размеры и дополнительные элементы конструкции (например, буртики) сайлентблоков, их количество и конкретные места установки определяются конструкцией ходовой системы автомобиля, но принцип работы и основной конструктив одинаковы.

В процессе работы упругий элемент сайлентблока испытывает высокие циклические нагрузки и поэтому требования к материалу также достаточно жёсткие: как правило, это эластомеры на основе натурального каучука. В качестве упругого элемента используются также современные материалы: полиуретан и полиуретан с добавками натурального каучука.

Полиуретановые сайлентблоки несколько жёстче резиновых, но при этом они существенно (в 4 – 5 раз) долговечнее (и дороже).

Основные неисправности сайлентблоков и способы их диагностики

Сайлентблоки – достаточно надёжные детали. Их средневзвешенный ресурс при полном соблюдении технологии изготовления и нормативных нагрузках на автомобиль (а проще говоря, при езде по хорошим дорогам) оценивается более чем в 100 тысяч километров пробега (некоторые эксперты называют цифру 200 тысяч километров).

Однако, с учётом качества российских дорог, автопроизводители рекомендуют проводить осмотр состояния сайлентблоков каждые 50 тысяч километров пробега. Если же появляются внешние признаки выхода из строя этой детали, ходовую систему необходимо осмотреть раньше.

Основные внешние признаки неисправности сайлентблоков:

  • ухудшилась управляемость автомобиля: реакция на поворот рулевого колеса происходит с задержкой (в терминологии опытных водителей руль стал «ватным»);
  • в отсутствие явных причин нарушаются параметры развала-схождения. Дело в том, что при разрыве сайлентблока рычаги «уходят» из нормального положения. Как следствие начинается неравномерный износ шин;
  • автомобиль плохо держит дорогу: виляет и раскачивается – это потеря курсовой устойчивости;
  • появление в районе колёс посторонних шумов: скрипов и стуков.

При появлении этих признаков с осмотром сайлентблоков медлить не следует. Для самостоятельного осмотра потребуется подъёмник или гаражная яма.

Детали ходовой системы должны быть очищены от грязи и хорошо освещены.

Обследуют сайлентблоки на предмет трещин, расслоений и разрывов резины или полиуретана, а также люфтов, которых быть не должно. Если дефекты обнаружены, то в подавляющем большинстве случаев требуется полная замена деталей (есть, вообще говоря, и ремонтируемые сайлентблоки, но встречаются они редко).

Альтернатива замене – не только потеря управляемости автомобиля, но и последующий дорогостоящий ремонт с заменой, например, рычагов передней подвески из-за разрушения посадочных мест.

Особенности замены сайлентблоков

Процедуру замены сайлентблоков нельзя отнести к сложным техническим операциям, но, как и в других операциях по техническому обслуживанию и ремонту автомобилей, здесь есть свои особенности. Прежде всего, это касается специального инструмента, потому что операция замены связана с выпрессовкой вышедших из строя деталей и последующей их запрессовкой.

Работы удобнее всего производить на подъемнике. Использовать сервисный подъёмник технологично ещё и потому, что при замене, например, сайлентблоков рычагов передней подвески требуются операции снятия-установки рычагов, следовательно, последующая регулировка углов развала-схождения на сервисном оборудовании.

Следующий принципиально важный момент – то, что в технике называют предварительным напряженно-деформированным состоянием. Дело в том, что нормальное состояние фиксации сайлентблоков – автомобиль, находящийся на горизонтальной площадке с опорой на все колеса (нагрузка подвески под тяжестью автомобиля).

На подъёмнике подвеска разгружается и фиксировать в таком состоянии сайлентблок неправильно, потому что в нормальном положении в нём возникнет предварительная нагрузка, которая ускорит выход детали из строя.

Обычно сайлентблоки рекомендуют менять парно с двух сторон. Такая рекомендация может рассматриваться как желательная, но не обязательная. А вот замена сайлентблоков, например, рычага передней подвески с одной стороны обязательно должна быть парной.

Видео: простой способ замены сайлентблоков в гаражных условиях

Сайлентблок

    40 0 59k

Сайлентблок, который также может называться как «сайлент» или резинометаллический шарнир, представляет собой крепежный элемент. Данная деталь, выполняется из пары металлических втулок, между которыми расположена резиновая или полиуретановая вставка, по этому сайлентблоки могут быть резиновые, либо полиуретановые. Сайлентблоки предназначаются для снижения жесткости соединения деталей подвески между собой. Один шарнир запрессовывается в одну деталь подвески, другой – во вторую, чем обеспечивается их соединение, а упругая вставка гасит возникающие в ходе движения колебания, не передавая их на остальные части подвески.

Следует отметить, что на сайлентблок приходится наиболее мощная нагрузка среди всех частей подвески, ведь помимо колебаний именно эта деталь должна гасить все деформирующие движения.

Расположение и продолжительность эксплуатации

Не зная, где находятся сайлентблоки в автомобиле, можно легко пропустить момент их выхода из строя, что может быть чревато самыми различными последствиями. В большинстве моделей машин сайлентблоки располагаются:

  1. в местах крепления амортизаторов;
  2. в местах крепления реактивных тяг;
  3. в местах крепления поперечного стабилизатора;
  4. на опорах балок, к которым крепится коробка передач и мотор;
  5. на штангах задней подвески.

В целом современные резинометаллические шарниры способны активно эксплуатироваться до 200 тысяч километров пробега, хотя учитывая отвратительное качество дорог часто это значение приходится делить на четыре. Не важно, какие сайлентблоки установлены на автомобиль – их ревизию необходимо проводить примерно через каждые 50 000 километров пробега.

Пришедший в негодность сайлентлок хорошо определяется визуально: на нем видны трещины и порывы.

Обнаружение неисправностей сайлентблоков

Проверять сайлентблоки на работоспособность можно самостоятельно. Помимо визуального определения поломки существуют еще и общие симптомы, свидетельствующие о высокой вероятности поломки одного или нескольких сайлентблоков. При выходе из строя сайлентблоков подвески наблюдаются следующие проблемы:

  • ухудшается качество устойчивости автомобиля на дороге, его начинает «водить» из стороны в сторону;
  • усиливается шум и вибрация при движении;
  • начинает появляться характерный повышенный износ шин, когда более активно стираются бока колес.

Если проявляются эти или другие симптомы, следует выполнить диагностику сайлентблоков. Для этого подвески вывешиваются домкратом, а колеса снимаются. Это уже позволит оценить текущее состояние шарниров визуально, а также даст возможность проверить люфт рычагов.

Полный износ сайлентблоков помимо ускоренного истирания колес и снижения комфорта езды чреват более глобальными проблемами. Например, металлические части шарниров со временем разбивают посадочные места, из-за чего при ремонте ходовой придется позаботиться уже о замене не только сайлентблоков, но и целого ряда других деталей, так как подобные проблемы восстановлением чаще всего не устраняются.

Чтобы поменять сайлентблок вам понадобится специальное приспособление или набор проставок соответсвующего диаметра.

Специфика ремонта

Учитывая то, что сайлентблоки считаются расходными автомобильными запчастями и в большинстве случаев отличаются невысокой стоимостью, в случае их износа или поломки рекомендуется не ремонт, а полная замена. При этом некоторые модели сайлентблоков являются разборными, поэтому остаются ремонтопригодными.

Самой сложной операцией при замене сайлентблоков является их запрессовка в посадочные крепления, которая выполняется с помощью специальных инструментов. Если они есть, работу можно сделать и самостоятельно. В противном случае для выполнения качественного ремонта следует обращаться к специалистам.

Часто задаваемые вопросы

Как крепится сайлентблок?

Крепление сайлентблоков обусловлено их предназначением гасить вибрации между сочлененными элементами подвески. Поэтому сайлентблоки запрессовываются в одну деталь подвески, а к другой крепятся посредством болтовых соединений. Для этого в конструкции сайлентблока есть внутренняя обойма с отверстием для крепления.

Также сайлентблоки могут иметь конструкцию, когда они запресовываются одновременно в две детали. Еще один вариант — это сайлентблок с двумя крепежными проушинами, когда сайлентблок крепится болтами к двум деталям, а гашение осуществляет центральная резиновая часть.

На что влияет сайлентблок?

Сайлентблок влияет на ресурс деталей подвески, увеличивая его многократно. Если бы металлические детали подвески крепились друг к другу жесткими соединениями, то места соединений пришлось бы смазывать и обслуживать. И все равно они бы быстро выходили из строя из-за вибраций и колебаний, которые бы передавались напрямую от детали к детали. Благодаря резиновой части сайлентблоков уровень вибраций и колебаний серьезно снижается, увеличивая срок службы деталей подвески.

Исправные сайлентблоки влияют на корректную работу всей подвески. Если резиновая часть сайлентблока порвется, то резко ухудшится курсовая устойчивость автомобиля, он начнет рыскать по дороге. Также ухудшится развал-схождение колес, что приведет к повышенному износу шин. В случае одновременного выхода из строя нескольких сайлентблоков сильно возрастает риск аварийной ситуации.

Где находится сайлентблок?

Сайлентблоки могут находиться практически во всех элементах шасси автомобиля. Они присутствуют:

В передней подвеске они используются для крепления амортизаторов, стабилизаторов, реактивных тяг и рычагов.

В задней подвеске их применяют в местах крепления амортизаторов, стабилизаторов и в элементах крепления задней балки.

В подкапотном пространстве их используют для крепления моторов и коробок передач.

  • Рулевой наконечник
  • Опора двигателя

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Предназначение сайлентблоков в автомобиле и когда нужно их менять

Сайлентблоки в автомобиле можно найти почти в каждой составной подвески или в крепеже двигателя. Рассмотрим предназначение сайлентблоков, когда их стоит менять и с чего они состоят.

Содержание статьи:

  • Предназначение сайлентблоков автомобиля
  • Составные части и местоположение
  • Проверка на пригодность
  • Как и когда нужно менять
  • Стоимость
  • Видео

Подвеска автомобиля достаточно не простой механизм. В большей части это подвижные детали для управления автомобилем или для комфортной езды. Одним из таких примеров считаются резинометаллические шарниры или более известные как сайлентблоки.

Чаще об их замене узнают, когда они выходят из строя, тогда же задаются вопросом, что это и для чего предназначены. Чтоб разобраться во всем, рассмотрим более детально сайлентблок, его составные части и предназначение.

Для чего служит сайлентблок

Резинометаллический шарнир или чаще известная деталь как сайлентблок предназначена для уменьшения колебаний в подвеске, но в некоторых автомобилях их устанавливают на двигатель или другие подвижные механизмы подвески. Главным предназначением считается гашение колебаний и соединения разных деталей подвески.

Аналогичные сайлентблоки можно найти в двигателе автомобиля, коробке передач, стабилизаторах, амортизаторах и рычажных креплениях. Во время эксплуатации сайлентблоки подвергаются сильным нагрузкам, как результат нужно следить за ними и вовремя менять на новые. Как показывает практика, замену стоит производить после каждых 50 тыс. километров.

На первый взгляд это небольшая и незначительная деталь, но копнув глубже, можно понять, что сайлентблоки влияют на работу всей подвески как минимум. В результате износа сайлентблока ухудшается управляемость автомобиля, особенно это ощущается на большой скорости. Так же характерным признаком поломки является неприятный скрип, крен автомобиля и люфт в рулевом колесе.

Составные части и расположение

Сайлентблок собой представляет две втулки металлические соединение между собой резиновой вставкой. Хотя современное разнообразие сайлентблоков на вид может быть разное. В зависимости от месторасположения, он может быть снаружи с металлической втулкой, или же полностью резиновый.

Так же и по структуре резиновой вставки сайлентблок может отличаться. В зависимости от места назначения резиновая вставка может быть сплошной, ребристой или же с виброгашением. Последние, как правило, устанавливаются в двигатель иномарки, для гашения вибрации передаваемой с агрегата на кузов автомобиля.

Больше всего сайлентблоков можно найти в передней и задней подвеске, точней в рычагах. В основном предназначены для удержания подвижных механизмов подвески. Передние сайлентблоки располагаются в передних рычага, оттуда и название. Именно на них приходится больше всего нагрузка, так как они отвечают за поворотные и подвижные механизмы автомобиля.

Задние сайлентблоки легко можно увидеть на крепежах амортизаторов, в задней подвеске или же на реактивной тяге. Везде, где есть нагрузка кузова на ходовую часть, или же стыковка подвижных частей с не подвижными механизмами.

Как проверить исправность

Как правило, сайлентблоки способны выходить дистанцию до 100 тыс. километров, но специалисты рекомендуют делать их осмотр через 50 тыс. километров пробега. Разобраться износился ли сайлентблок достаточно просто, обычно управление автомобилем становится вялым, а поворот рулевого колеса достаточно вялое, с большой задержкой.

После появления подобных симптомов, стоит осмотреть визуально на наличие повреждений. Лучше все это производить на смотровой яме после мойки автомобиля. На чистых и сухих сайлентблоках хорошо будет видно трещину, прорыв или вырванную часть резины. Для того, что понять, где неисправность, нужно иметь понятие, как выглядит новый сайлентблок. Осматривая, так же стоит обращать внимание на люфт, который, по сути, должен быть минимальным или же вообще отсутствовать.

Читать еще:  Преимущества иридиевых свечей зажигания

Еще одним поводом для проверки целостности сайлентблоков служит кривой развал или схождение колес. Изначально он будет ровным, и отвечать всем необходимым стандартам, но по мере выхода из строя резинометаллических шарниров, это будет заметно на глаз даже в обычном состоянии автомобиля на парковке. Другими словами, сначала нужно определить причину по качеству управления и визуально.

Меняем сайлентблоки автомобиля

Как только обнаружена одна из выше названых причин, стоит сразу же менять сайлентблок. Самостоятельно провести замену не так то и просто, поэтому на первый раз лучше взять помощника, у которого есть опыт замены подобных деталей.

Замена передних сайлентблоков не так и сложна, для этого нужно приподнять автомобиль на домкрате и вывернув руль поштучно менять. Если же есть возможность полностью снять передний рычаг, то такая процедура замены будет легче и в разы проще. Сам процесс замены не так сложный, как кажется на первый взгляд, для начала рассмотрим замену на переднем рычаге автомобиля.

Чтоб снять старый сайлентблок, нужно хорошо прогреть проушину рычага с помощью горячего воздуха, так чтоб резиновая часть стала мягкой. Боковые части, они же выступы втулки подпиливают с помощью ножовки для облегчения выпрессовки. Иногда в зазор между сайлентблоком и проушиной смазывают моторным маслом, для ускорения процесса снятия.

Лучше всего для выпрессовки использовать специальный съемник. Если же нет такого съемника сайлентблока, то зажав проушину рычага с помощью наставки диаметром не больше сайлентблока, выбиваем его в обратную сторону. В таком случае рекомендуют смазывать моторным маслом, для облегчения работы. Установка или запрессовка, процесс более простой. У водителей с опытом имеются свои способы.

Замена сайлентблоков спереди начинается с:

  • очистки и подготовки проушины, убираем образовавшуюся ржавчину и заусины, которые могли образоваться в процессе выпрессовки;
  • первый способ запрессовки – это непосредственно на мессе крепежа переднего рычага. Устанавливаем сбоку к одному из крепежей, далее с одной стороны устанавливаем шайбу большего диаметра, а с другой стороны стяжной болт сайлентблока. Закручивая и направляя сайлентблок, стягиваем и тем самым запрессовываем в проушину.
  • второй вариант — это зажать в тисках проушину, установить сверху сайлентблок и с помощью шайбы и болта запрессовывать. Время от времени постукивая по болту молотком.

Если же проводится замена задних сайлентблоков, то процесс запрессовки будет немного отличаться в зависимости от марки и модели автомобиля, хотя в современных машинах процесс почти одинаковый.

Для примера, запрессовка сайлентблоков задних рычагов проводится после установки на место крепежа. Нужно установить балку задней подвески обратно на автомобиль, вставляем крепежные болты, которые крепят к кузову, при этом примеряем и устанавливаем сайлентблоки. Направляя в пазы, приспускаем автомобиль и затягиваем болты, тем самым под весом машины, сайлентблоки запрессуются в проушину.

Каждый может говорить, что есть и другие способы замены и это так. Определенного метода замены нет, и каждый делает так, как ему удобно. Стоит понимать, что запрессовка происходит под усилием и давлением. В случае, когда новый сайлентблок легко зашел на место старого, это должно насторожить.

Не исключен вариант что:

  1. Повреждена проушина рычага или другой детали, где устанавливается сайлентблок;
  2. Новый сайлентблок может оказаться подделкой или неподходящего диаметра;
  3. Повреждена одна из втулок нового сайлентблока, тогда теряется упругость детали, и резиновая часть быстро придет в негодность.

Сайлентблок рычага автомобиля нужно тщательно осматривать на наличие повреждений, так как это одна из главных составных, которая отвечает за подвеску и рулевое управление автомобиля. На малых скоростях автомобиля проблема не будет столь заметна, но на большой скорости будет хорошо ощутима и непредсказуема.

Поэтому замену сайлентблоков рычагов не стоит откладывать на потом и при первый проявлениях симптомов стоит проводить ремонт.

Стоимость сайлентблоков рычага

В первую очередь цена будет зависеть от материала, с которого сделан сайлентблок. Распознают два вида – это резиновые с металлическими втулками и полиуретановые. Многие водители скажут, что полиуретановые намного лучше, но и стоят в раз пять дороже, чем резиновые. Причина такой разницы достаточно проста, полиуретановые сайлентблоки проще менять, запрессовка легка и не требует больших усилий. По сроку эксплуатации на автомобиле в раз 5 служат больше, чем резиновые.

По ценовой политике много зависит от марки и модели автомобиля, так же может и от года выпуска. Как пример, сайлентблок подушки двигателя Mazda 626 обойдется от 1200 рублей. На Шевролет Эпика 2.0, для заднего верхнего рычага обойдется порядка 1150 рублей за 1 штуку. Цена указана на резиновые, полиуретановые будут в разы дороже.

Как только появляются первые симптомы выхода из строя сайлентблоков автомобиля или видно, что развал/схождение колес неправильное, не спешите ехать на СТО для его корректировки. Сначала осмотрите сайлентблоки на наличие повреждений, и вспомните, когда последний раз производили замену.

Видео замены сайлентблоков передних рычагов автомобиля:

Что такое сайлентблоки и зачем они нужны в подвеске машины

Иногда в автомобиле возникает потребность соединять детали между собой не жёстко, с помощью резьбовых, прессовых или сварочных посадок, а с определённой степенью свободы. В таких случаях соединения называются шарнирными. Шарниры могут иметь различную конструкцию, в зависимости от требуемых свойств. В частности, с запрограммированной упругостью во всех направлениях перемещения составных частей.

Чтобы решить поставленные задачи используются сайлентблоки. Где они устанавливаются, каких бывают видов и в чем их недостатки рассмотрим ниже.

Зачем нужны сайлентблоки

Сайлентблоком принято называть резинометаллические шарниры (РМШ). Название это многим напомнит уроки английского в школе, когда учитель призывал класс к порядку, используя слово «Silence», то есть тишина.

Это наиболее точно определяет суть РМШ, его способность к упругой и бесшумной передаче усилия. Для этого в шарнире используется резина или иной аналогичный материал, например, полиуретан.

Где устанавливаются в автомобиле

Чаще всего сайлентблоки применяются в подвеске автомобиля. Именно там важны их основные свойства:

  • возможность скручиваться без разрушающегося трения между составными частями;
  • бесшумность в работе;
  • наличие относительно большого хода на вращение при минимальном на все прочие смещения;
  • значительное, но плавное нарастание усилия сопротивления при попытке изогнуть шарнир в нежелательном направлении;
  • долгий срок службы при условии использования качественных материалов и штатном режиме работы.

Характерными местами применения являются:

  • шарниры крепления рычагов подвески к кузову или подрамникам;
  • точки установки амортизаторов;
  • стабилизаторы поперечной устойчивости;
  • наконечники реактивных тяг.

Кроме того, сайлентблоки могут применяться в точках крепления агрегатов трансмиссии. Делается это с целью минимизации передачи вибраций и шумов на кузов, общего повышения комфорта в автомобиле и гашения резких, разрушающих ударов.

Принцип работы шарнира

РМШ состоит из двух металлических втулок, между которыми находится упругий элемент из эластичной резины или полиуретана.

Фактически он представляет собой зажатую между обоймами упруго деформируемую втулку, но имеется одно принципиальное отличие – резина сайлентблока приклеена или привулканизирована к металлу обойм, то есть в исправном сайлентблоке исключено смещение втулки относительно металла.

Трение исключается, отсюда и больший срок службы шарнира, чем у просто зажатой металлом втулки. Хотя иногда сайлентблоками называют и втулочные узлы, что не совсем верно, но используется в описании узлов.

При скручивании шарнира резина деформируется, но при правильном расчёте узла её необратимого разрушения не возникает. Обычно шарниры работают именно на вращение между металлическими обоймами, но случается и применение на изгиб.

Например, часто задние сайлентблоки передних рычагов подвесок бюджетных автомобилей имеют вертикально ориентированную ось. Штатным режимом тут будет именно изгиб шарнира, а не вращение.

У РМШ, установленных в проушинах и траверсах крепления агрегатов трансмиссии, чёткой ориентации на конкретное рабочее перемещение нет, тут он скорее выполняет роль упругой прокладки между массивным узлом и кузовом или рамой автомобиля.

За счёт расчётно определённой жёсткости резины гашение пиковых колебательных и ударных нагрузок возможно во всех направлениях. Примерно так же служат шарниры в проушинах крепления телескопических амортизаторов, хотя тут всё же имеется преимущественное направление деформации на вращение.

Виды сайлентблоков

В зависимости от конструкции, применённых материалов или назначения, сайлентблоки могут подразделяться на различные категории, в которых выделяется их главная для данного случая особенность:

  • резиновые или полиуретановые, когда главным параметром выступает жёсткость и долговечность при фиксированных массогабаритах;
  • жёсткие или плавающие, во втором случае скорее имеется дело с более сложным шарниром, включающим в себя резиновый упругий элемент;
  • работающие на изгиб или вращение, в зависимости от преимущественного характера относительного перемещения обойм;
  • по числу обойм – иногда шарниры не имеют одной или обеих металлических втулок, а упругий элемент закреплён клеем или вулканизацией прямо к деталям подвески, замена в этом случае требует специальных ремонтных конструкций или выполняется агрегатно, то есть в сборе.

Не будет большой ошибкой употребление термина в тех случаях, когда узел не является классическим сайлентблоком. В конце концов, важнее отразить в названии суть выполняемых функций, чем выражаться академически точно.

Преимущества и недостатки

Основные преимущества вытекают из назначения резинометаллических шарниров:

  • максимально тихая и комфортная работа узла;
  • отсутствие требований к обслуживанию;
  • нет необходимости в применении смазки, которая портится и вырабатывается со временем;
  • простота и дешевизна конструкции;
  • наглядность диагностики, не требующая квалифицированного персонала;
  • несложная замена по окончании срока службы;
  • возможность задания свойств подбором материала упругого элемента.

В конкурентах РМШ выступают всевозможные шаровые и цилиндрические шарниры, где отсутствуют недостатки, присущие сайлентблокам:

  • не всегда полезна излишняя свобода перемещения в шарнире, свойственная РМШ;
  • дешёвые материалы быстро стареют и разрушаются;
  • резиновые втулки плохо работают при слишком высоких и низких температурах;
  • прочность под нагрузкой сильно связана с жёсткостью узла, а попытки реализовать компромисс ведут к росту массы, габаритов и стоимости;
  • ограничены углы работы и способность к относительному перемещению обойм в широком диапазоне.

На автомобилях, где важнее точность управления, чем комфорт и низкая цена подвески, РМШ имеют ограниченное применение. Часто их заменяют на шаровые соединения (ШС) при спортивном тюнинге автомобилей.

Основные неисправности

Практически все выходы из строя сайлентблоков связаны с износом и старением упругого элемента:

  • резина и в меньшей степени полиуретан изменяют свои свойства со временем, что ведёт к появлению трещин и снижению упругости;
  • при интенсивной работе эластичные втулки нагреваются, материал быстро устаёт и разрушается;
  • может наблюдаться отсоединение резины от металла, как клей, так и вулканизация имеют ограниченный срок службы, втулка начинает скользить по металлу и истираться, в шарнире появляется люфт;
  • изношенные шарнир перестаёт упруго передавать усилие, появляются стуки и скрипы;
  • возможно ослабление посадки металлических втулок на осях и в проушинах.

Не исключается и быстрое механическое повреждение, особенно при неисправностях прочих деталей подвески, когда нагрузки и перемещения выходят за допустимые для шарнира пределы. Резина просто рвётся и узел перестаёт правильно работать.

Как проверить сайлентблоки

Различают два способа проверки – визуальный и инструментальный. Поводом для них станет обычная профилактика во время регламентного обслуживания, изменение поведения машины или появление посторонних звуков.

Чаще всего шарниры бракуются, если при осмотре в них обнаруживаются трещины резиновой втулки. Иногда это недостаточно обоснованная причина, хотя надо признать, что если резина начала трескаться, то долго она уже не прослужит, даже если люфтов и разрывов пока нет. Жёсткость и нагрузочная способность уже изменились.

Противоположным случаем станет конкретный стук в узле, при этом наглядно заметно, что резина порвана, а внутренняя обойма свободно перемещается относительно наружной. В таких случаях шарнир уже не работает, а от резины скоро вообще ничего не останется.

Промежуточные состояния могут включать в себя появление скрипов, что будет означать обрыв вулканизации. Шарнир превратился в обычную втулку, и его надо заменять.

Достаточно характерно и хорошо заметное смещение внутренней оси относительно наружной, что говорит об износе резины и внутренних разрывах. Люфт можно обнаружить поджимая нагруженный узел на машине с помощью рычага или монтировки.

Вызывающие подозрения РМШ лучше менять сразу, поскольку их износ вызывает изменение геометрии подвески, быстрый износ шин и ухудшение управляемости. Возможно также разрушение соседних деталей.

Как увеличить срок службы сайлентблоков

Рецепт тут один – бережное отношение к подвеске в целом. Нельзя требовать от легкового автомобиля способностей гоночного внедорожника. Сильные удары на максимальных углах отклонения рвут резину, после чего начинается цепная реакция разрушения всей подвески.

Но сократить срок службы можно и в результате неграмотной замены деталей. Существуют главные принципы проведения работ по монтажу РМШ.

Инструкция по замене

Иногда заменить шарнир удаётся и без снятия основной детали с автомобиля, но обычно рычаг или тягу надо демонтировать.

Внутренняя обойма РМШ, как правило, крепится через ось в виде обычного болта. Здесь проблема может возникнуть только в коррозии резьбового соединения, устраняемой одним из известных способов – нанесением проникающего состава, прессовыми или ударными нагрузками, в крайних случаях механическим разрезанием оси с заменой крепежа.

Наружная обойма выпрессовывается из проушины через подходящую по размерам проставку или специализированным съёмником.

Усилие надо прикладывать исключительно к металлу, резина просто разорвётся. Натяги в соединениях небольшие, проблем не возникает. В особых случаях применяется нагрев с выжиганием резины, после чего втулку можно надпилить.

Новая деталь аккуратно запрессовывается в очищенную проушину той же оправкой с теми же требованиями.

При установке на автомобиль крепёж затягивается только после штатной загрузки узла, иначе шарнир получит предварительное закручивание и быстро разрушится при работе. Самоустанавливаться могут только плавающие конструкции или отдельные резиновые втулки.

ТОП лучших производителей сайлентблоков

Основой всего при выборе деталей следует считать их цену. Самые дешёвые сайлентблоки долго служить не будут. Изделия от ведущих фирм стоят достаточно дорого.

Выбор можно предоставить компании-изготовителю автомобиля, приобретая детали с клеймом оригинала. Но при этом цена окажется неоправданно завышенной, поскольку конвейерные поставки идут от тех же фирм, что поставляют свою продукцию и на рынок запчастей, уже значительно дешевле.

Лучшие сайлентблоки производят такие фирмы:

  • Lemforder и Swag — Германия;
  • 555 и Masuma — Япония;
  • CTR Корея;
  • Точка Опоры — Россия.

Последние используют в качестве упругого элемента полиуретан. Конечно, надо остерегаться подделок, которых тем больше, чем выше репутация фирмы, особенно это касается оригинала.

Иногда нормальное качество предоставляют и европейские фирмы-упаковщики, но здесь трудно говорить о предсказуемости. Лучше всего ознакомиться с отзывами о производителях деталей под конкретную модель автомобиля на профильных форумах в сети.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
