Инструкция по эксплуатации брелка сигнализации Pandora

Инструкция по работе с брелком Пандора

Сухой язык инструкций часто приводит к не пониманию, а иногда и к полному отторжению самого процесса изучения инструкции. И многие наши клиенты уже давно просят изложить процесс использования брелка сигнализации в более удобной для понимания форме. А ведь при сдаче автомобиля клиенту, минут 40 уходит только на то, что бы объяснить хотя бы основные принципы работы с охранной системой и пультом управления к ней…

Поэтому и написана эта статья, а так же снят видео-ролик по использованию брелка сигнализации в повседневной жизни. Брелок Пандоры, а для примера мы использовали Пандору DX-50, это очень сложное устройство. И возможностей как управления системой, так и настроек работы сигнализации очень много. Многие команды доступны прямым доступом, то есть отправка команды происходит в одно нажатие кнопки брелка. Причем с одного нажатия можно отправлять до четырех команд, это зависит от времени удерживания кнопки в нажатом состоянии. Время считается в секундах и отсчет секунд ведет сам брелок, сигнализируя о каждой прошедшей секунде звуком (писком) динамика и вибрацией.

А есть команды, которые можно выполнить выбором иконки на рабочем столе.

И есть большие возможности по удаленной настройке режимов работы как самой сигнализации так и автоматических запусков. А так же по настройке и регулировке встроенных в системный блок датчиков — удара и перемещения автомобиля. И даже настройке дополнительного датчика, допустим объема, если он установлен на автомобиль.

В ролике мы постарались максимально подробно описать и показать эти возможности, но предупреждаем, даже в ролике описано не все и читать инструкцию скорее всего придется. А возможно информации Вам хватит, а значит пользуйтесь на здоровье !

А еще ниже картинки с описанием назначения пиктограмм и индикаторов.

Значение пиктограмм и индикаторов брелка ниже в картинках

Панель отправки комментариев Отменить комментарий

Авторизуйтесь используя свой аккаунт в социальных сетях Войти чтобы оставить комментарий.

Настройка брелка Пандора

Программирование пульта дистанционного управления противоугонной системой нужно при его поломке, отсутствия запасных пейджеров. Часто возникает вопрос – как прописать брелок Пандора, имеющий ЖК – экран. Это не сложный процесс, но если вы в чём-то сомневаетесь, тогда лучше обратиться к специалистам.

Инструкция по программированию брелка с обратной связью

Охранная система Пандора с двухсторонней связью представлена моделями: DX-90 B, DX-70, 40, 50B, 90L. Настройка пульта не займёт у вас много времени. Для того чтобы перепрограммировать брелок пошагово выполняйте инструкцию.

  1. Войдите в меню программирования, использую кнопку «Валет». Для этого снимите автомобиль с охраны и выключите зажигание. Войдите на первый уровень привязки, единожды нажав на «Valet». Прозвучит короткий сигнал сирены, один раз вспыхнет красный индикатор на коммутаторе.
  2. Нажмите и удерживайте одну секунду вместе три клавиши пейджера (на пульте с ЖК-дисплеем до короткого звукового сигнала, на коммуникаторе без экрана – до потухания светодиодного индикатора).
  3. Отпустите кнопки. Если все действия были совершены правильно, то брелок с дисплеем издаст два коротких звуковых сигнала, прозвучит один писк сирены блока управления.
  4. Таким же образом пропишите оставшиеся пульты. Это надо сделать не позднее двадцати секунд.
  5. Для выхода из режима записи однократно нажмите «Валет». Индикатор загорится красным, а затем зелёным цветами. Включите и выключите зажигание автомобиля.

Как привязать пульт Pandora с автозапуском

Производители противоугонной системы Пандора предлагают автолюбителям модели с функцией автозапуска: DX-90 BT, DXL 3970 Pro, 3950, 3940, 3500i, 3210i, DX-91, 50S, 5000 NEW, DX-50L+, 50 L, LX 3257. Как зарегистрировать пульт дистанционного управления в памяти блока сигнализации мы рассмотрим ниже.

  1. Переведите систему в режим программирования. Для этого клавишей «Валет» наберите ПИН-код. Все действия выполняйте при выключенном зажигании. Контролируйте ввод данных при помощи светодиода.
  2. Нажатием на кнопку «Valet» введите первую цифру секретного кода. Количество кликов — перовое значение сервисного пароля. Каждое нажатие подтверждается оранжевым свечением светодиода. Красный цвет индикатора сигнализирует о правильности ввода ПИНа и возможности внесения данных второго значения.
  3. Аналогично введите оставшиеся числа секретного кода.
  4. После записи последней цифры светодиод загорится красным, а потом зелёным цветом. Система перейдёт в режим программирования.

Для того чтобы активировать брелок, следуйте инструкции.

  1. Одновременно зажмите и удерживайте три клавиши на пейджере: «Открытый замок», «Закрытый замок» и F. Прозвучит короткий сигнал сирены.
  2. Отпустите клавиши.
  3. Если вы все действия выполнили правильно, то коммутатор пропищит два раза, сирена сигнализации издаст один ЧИРП.
  4. Таким же методом пропишите остальные пульты.
  5. Выйдете из меню программирования, включив зажигание.


Узнайте как разблокировать брелок Пандора.

Установка нового брелка на Пандору с функцией GSM

Модели противоугонной системы Пандора DXL 4910, 4300, 5000 Pro V2, 4400, 4910L, 3945 Про, 5000 S, 3910 Pro, 4970, DXL 4950, DX 5200 относятся к устройствам премиум-класса с расширенными сервисными функциями. Управление охранной системой может осуществляться с телефона. Скачайте бесплатное приложение для вашего устройства в магазине, используя регистрационные данные.

Запись пультов производится последовательно по следующему алгоритму.

  1. Войдите в режим программирования, используя «Валет».
  2. Нажмите одновременно три клавиши пейджера удерживайте их одну секунду, пока не прозвучит писк.
  3. Отпустите кнопки.
  4. При правильных действиях брелок с экраном выдаст два коротких звуковых сигнала. Сирена блока управления прозвучит один раз.
  5. Пропишите оставшиеся коммуникаторы.

Замена брелка сигнализации для мотоциклов

Каждый владелец мотоцикла хочет обезопасить его от угонщиков. Поэтому мотосигнализация является неотъемлемой частью «железного коня». В линейке сигнализации Пандора есть марки, специально разработанные для мотоциклов: Pandora Moto, Smart Moto, DXL 4200 Moto, 4400 moto. Далее, рассмотрим, как перепрописать брелок такой противоугонной системы.

  1. Нажмите кнопку «Валет» четыре раза. Между нажатиями должно пройти некоторое время, за которое вы должны увидеть вспышки светодиода красного цвета. Он расположен рядом с клавишей. После проделанных действий светодиод должен моргать красным и зелёным цветами.
  2. Нажмите «Валет» ещё раз, прозвучит сигнал сирены.
  3. Кликните клавишу на первом пульте. Последует красная вспышка светодиода на брелоке. Сирена издаст один сигнал.
  4. Таким же образом внесите в память блока управления следующий брелок.
  5. Кликните кнопку «Валет». Включите и отключите зажигание.


Узнайте всё про программирование брелка Пантера.

Добавление дополнительного пульта для бюджетных моделей

Помимо дорогих моделей сигнализация Пандора представлена и бюджетными: LX 3030, 3297, 3410, 3055, DX-30, 500, брелки R387, D-078, 077, 074, 073, 468, 020, 010, 030, 463, DXL-705, 707. Вам пришлось поменять испорченный пульт охранной системы на новый. Как его перепрошить мы рассмотрим ниже.

  1. Проверьте пейджер. Зажмите кнопку «Открытый замок» на некоторое время. На дисплее появится значок антенны, коммутатор включён.
  2. Выключите зажигание.
  3. Кнопкой Valet введите значения Pin. Количество нажатий соответствует первому числу сервисного пароля. Светодиод станет красным.
  4. Наберите остальные цифры кода. Если вы все операции сделали верно, тогда светодиод мигнёт красно-зелёным цветом.
  5. Кликните «Валет» ещё раз. Прозвучит ЧИРП.
  6. Зажмите три кнопки пульта одновременно до сигнала. Сирена издаст один писк.
  7. Также запишите в памяти системы другие брелки.
  8. Нажмите «Валет», включите и выключите зажигание.
  9. Проверьте работоспособность коммуникаторов.

Прошивка и перезагрузка Pandora 2000, 1870, 2100, 3000, 2500, 3300

Часто происходит сброс работы пульта дистанционного управления противоугонной системой. Нужно заново запрограммировать брелок. Запись кода дистанционного устройства в памяти блока управления проведите, согласно следующим пунктам.

  1. Активируйте пейджер нажатием клавиши «Открытый замок». На экране должен появиться символ антенны.
  2. Выключите зажигание.
  3. Используя «Валет», введите значение сервисного кода. Количество нажатий должно соответствовать первой цифре пароля. Светодиод загорится красным.
  4. Внесите оставшиеся значения секретного кода. Светодиод загорится алым и зелёным цветом.
  5. Нажмите кнопку «Валет» ещё раз. Последует одиночный ЧИРП.
  6. Одновременно зажмите три клавиши пульта. Прозвучит сигнал на брелоке, сирена сработает один раз.
  7. Внесите в память блока управления оставшиеся коммутаторы.
  8. Кликните по кнопке «Валет», активируйте и выключите зажигание.

Как настроить время на брелке Pandora

Выставить показания часов на пульте охранной системы несложно, необязательно обращаться за помощью. Давайте подробнее рассмотрим, как установить часы на брелоке. Инструкция универсальна и подходит для моделей Пандора 1870i, 3700, 3110, 3500, 3100, 3210, 3900, 5100 new, 1000.

  1. Включите устройство. Нажмите и удерживайте в течение трёх секунд кнопку Ф.
  2. Для входа в режим настройки часов коротко нажимайте клавишу F. Что означает значок часов, мигающий в правом верхнем углу дисплея? Это значит, вы вошли в меню установки времени.
  3. Клавиша «Открытый замок» изменяет показания часов, «Закрытый замок» — значение минут.
  4. Для выхода удерживайте кнопку F одну секунду.

Видео замены коммутатора


У нас есть фото брелков автосигнализации Пантера с названиями модели.

Брелок сигнализации Пандора: инструкция по эксплуатации

Брелок сигнализации Пандора нужен для управления охранной системой и получения оповещений от нее на расстоянии. Чтобы эффективно использовать брелок, нужно изучить инструкцию по его эксплуатации. Инструкции ко всем брелокам сигнализации Пандора можно найти в нашей статье.

  1. Брелок сигнализации Пандора
  2. Виды брелоков
  3. Устройство брелока
  4. Инструкции по эксплуатации к брелкам Пандора
  5. Программирование нового брелока
  6. Что делать, если не работает брелок

Брелок сигнализации Пандора

Все брелоки созданы специально для сигнализаций Пандора отечественными разработчиками.

Дальность действия составляет от 300 метров до 1 километра в городе и до 2 километров на открытом пространстве, а радиус оповещения примерно в два раза больше.

Виды брелоков

Брелки бывают двух видов:

  • с односторонней связью – служат для постановки и снятия с охраны транспортного средства;

  • с двухсторонней связью – служат для передачи владельцу оповещений охранной системы на расстоянии, а так же для дистанционного запуска двигателя автомобиля. Современные модели оснащены ярким ЖК-дисплеем, на котором отображается вся текущая информация об объекте охраны: данные датчиков движения и удара с отображением зоны срабатывания (багажник, дверь, капот), время, уровень заряда аккумулятора и многое другое, о чем расскажут многочисленные значки на дисплее.

Устройство брелока

Информация отображается на дисплее брелока при помощи специальных значков – пиктограмм и световых индикаторов зеленого и красного цвета.

На многофункциональных брелоках расположено около 80 пиктограмм и индикаторов.

Значения пиктограмм можно посмотреть на картинках ниже.

Брелки Пандора с обратной связью как правило имеют пять 5 кнопок, а без обратной связи – только 3. Многие команды осуществляются одним нажатие кнопки, при этом одной кнопкой можно посылать до четырех команд, в зависимости от времени удерживания ее в нажатом состоянии.

С пульта можно осуществить следующие операции:

  • поставить и снять с охраны автомобиль;
  • открыть замок багажника машины;
  • закрыть и открыть двери с включенным зажиганием;
  • произвести дистанционный и отложенный запуск двигателя;
  • контролировать авто (температуру двигателя, в салоне, данные о напряжении аккумулятора и количестве бензина);
  • найти машину на крупной автостоянке;
  • просмотреть историю событий в памяти системы.

Подробное описание всех функций и команд дано в инструкции по эксплуатации брелока, с которой можно ознакомиться ниже.

Инструкции по эксплуатации к брелкам Пандора

Программирование нового брелока

Для того чтобы новый брелок заработал с автосигнализацией необходимо его запрограммировать (прописать). Сделать это можно и самостоятельно, выполнив несколько простых действий:

  1. Нажать на кнопку замка. Когда на дисплее пульта появятся цифры (что означает что брелок выключен), нажать кнопку F и удерживать ее до третьего сигнала;
  2. Выключить зажигание;
  3. Ввести pin-код – при введении пин-кода следует после каждой набранной цифры нажимать кнопку Valet – загорится зелено-красный светодиод;
  4. Проверить работу брелка сигнализации нажатием кнопки открытия-закрытия дверей.
  5. Провести настройку брелока в главном меню, где можно установить яркость дисплея, текущее время, язык, виброотклик и многое другое.

Что делать, если не работает брелок

Если система Пандора не реагирует на брелок, возможно батарейка в брелоке села и следует заменить ее на новую.

После замены батареи в пульте необходимо нажать (и удерживать 3 секунды) кнопку F для включения пульта.

Если батарея у вас очень быстро садится, возможно проблема в брелоке и следует отдать его на диагностику.

Видео инструкция по работе с брелоком сигнализации Пандора dx 50.

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Установка CAN-сигнализации с автозапуском

Современные технологии, используемые в различных преступных схемах, довольно разнообразны и многофункциональны. Сейчас никого не удивить проникновением в персональный компьютер или смартфон, а тем более — электронным взломом автомобиля, когда злоумышленники находятся на некотором расстоянии от Вашего авто, и просто считывают код-граббером сигнал, который система раздает, когда Вы ставите авто на охрану и идете домой спать. Следовательно, отсюда вывод — нужно выбирать сигнализацию, учитывающую этот момент и имеющую качественную защиту от подобного взлома. Несомненно, одна из лучших систем на современном рынке — это Пандора, сигнализация с автозапуском, инструкция по установке которой будет рассмотрена ниже на примере модели DXL3700. Данная сигнализация предлагает наиболее передовой способ защиты Вашего авто от удаленного взлома — диалоговое кодирование сигнала. В остальных отношениях эта охранная система также вызывает только положительные отзывы.

Особенности модели

Основная масса современных автомобилей поддерживает подключение по CAN-шине, так как это позволяет реализовать намного больший спектр функций, нежели аналоговое подключение, и значительно упростить сам процесс установки.

Как уже говорилось выше, система диалогового кодирования препятствует удаленному взлому, и не просто препятствует — алгоритм многократного диалогового шифрования делает взлом невозможным. Чтобы не дать злоумышленникам совершить кражу колес, или грубый взлом дверей или багажника, в сигнализации предусмотрен трехуровневый интеллектуальный датчик удара/наклона/движения, а если угонщики каким-то чудом проникли внутрь, то угнать машину им воспрепятствует радиореле блокировки, которое заблокирует двигатель.

Также в системе предусмотрен GSM-мониторинг системы, то есть Вы можете получать все данные о событиях с Вашим авто с помощью мобильного телефона, причем Вы можете заблокировать, отключить или разблокировать двигатель, просто позвонив на мобильный телефон сигнализации и набрав определенную комбинацию цифр.

Высокая производительность системы возможна благодаря использованию 32-х разрядного процессора с ядром ARM Cortex, что дает возможность намного расширить функционал системы (около 500 программируемых функций), включив в него аспекты, требующие сложных высокоскоростных вычислений. Кроме того, Вы можете подключить к системе разнообразные дополнительные модули, например — модуль GPS, увеличив таким образом возможности системы.

Читать еще:  Почему не работает автозапуск двигателя на сигнализации StarLine A91

Комплектация

При покупке сигнализации стоит помнить, что в комплекте сирена не предусмотрена, а температурного датчика салона может и не быть, хотя он, как раз-таки, предусмотрен. Потому докупите сирену сразу же, если она не прилагается в подарок, и проверьте комплектацию, чтобы в случае чего потребовать температурный датчик. Но учтите — что-либо требовать в магазине Вы можете только в том случае, если покупаете сигнализацию у авторизованного дилера.

В комплектацию Pandora DXL 3700 входят:

  • Основной блок сигнализации
  • Брелок с ЖК дисплеем, двухсторонний
  • Чехол для брелока
  • Дополнительный брелок
  • RF-модуль (радиомодуль)
  • Микрофон
  • Внешняя GSM-антенна
  • Радиоуправляемое реле блокировки IS-121
  • Кнопка «Valet» и светодиод-индикатор, с проводами
  • Комплект монтажа
  • Карта с персональным кодом
  • Документация.

Подготовимся к установке

Перед установкой компонентов сигнализации приготовьте необходимые инструменты – набор отверток и гаечных ключей, паяльную станцию, клей, изоленту, стяжки. Далее укройте сиденья, руль, и лакокрасочную поверхность вокруг капота полиэтиленом.

Автосигнализация Пандора с автозапуском, инструкция к которой прилагается в комплекте поставки, поддерживает CAN и LINподключение, что значительно упрощает процесс установки и расширяет доступный функционал.

Установка базового блока и температурного датчика салона

Базовый блок системы как всегда — миниатюрен. По крайней мере, с 2010 года компания все более уменьшает размеры базового блока, благодаря чему его можно лучше спрятать. Одно из хороших мест — за передней панелью, однако перед тем панель нужно снять. Демонтировав ее, находим подходящее место, и устанавливаем базовый блок, используя саморезы или хороший клей.

Не устанавливайте базовый блок возле воздуховодов системы отопления – резкие перепады температуры негативно скажутся на его работе.

Температурный датчик салона крепим возле воздуховода для ног водителя.

Установка RF-модуля и микрофона

RF-модуль лучше всего расположить в центре лобового стекла, сверху, но желательно не ближе 7см от металлических частей, которые будут искажать сигнал.

Далее Вам нужно будет спустить провод к базовому блоку — для этого снимите пластик с одной из стоек лобового стекла.

Благодаря микрофону Вы можете прослушать обстановку внутри авто, главное, чтобы микрофон не был сильно заглушен, иначе в нем не будет пользы.

При установке микрофона не прячьте его слишком далеко – главное, хорошо замаскируйте сам микрофон и проводку от него.

Установка светодиодного индикатора и кнопки Valet

Кнопка Valet должна быть невидима для посторонних глаз, причем — не только с улицы, но желательно и из салона, потому ее также нужно спрятать.

Однако спрячьте ее так, чтобы Вы могли в нужный момент дотянуться до нее и ввести Пин, если это потребуется — ведь ситуации бывают разные, и не исключено, что Вам потребуется аварийный ввод пин-кода.

Светодиодный индикатор устанавливаем на видном месте — как правило, его крепят в углу лобового стекла, иногда — в плафоне центральной системы освещения.

В любом случае, провод от него маскируйте среди штатной проводки.

Установка сирены и температурного датчика

Температурный датчик крепится непосредственно к двигателю, однако следует помнить, что если установить его вблизи выхлопного коллектора, то показания будут совершенно непредсказуемыми. Хорошее место для установки температурного датчика – головка блока цилиндра, либо один из штатных болтов. Но иногда его крепят и просто рядом с двигателем.

Сирену размещаем рупором вниз, и прокладываем провода в салон используя для этого пути штатной проводки и технологическое отверстие, ведущее в салон.

Монтаж концевых выключателей

При установке концевых выключателей не нужно ничего изобретать заново — все уже придумано до нас. В бортовой системе автомобиля есть концевики в дверях, багажнике и капоте отвечающие за подсветку — вот возле них можно установить концевые выключатели сигнализации, предварительно сняв обшивку с дверей.

Для того, чтобы провести проводку к базовому блоку, потребуется снять еще и пороги. Проводку не забываем хорошенько маскировать.

Проводка, реле и автозапуск двигателя

После того, как Вы установили все компоненты сигнализации, нужно подсоединить их все к базовому блоку, пользуясь схемой подключения которая присутствует в документации системы, а также показана ниже:

В данной модели предусмотрен автозапуск, и сейчас мы попытаемся на примере VW POLO объяснить Вам, как его реализовать:

  • Желтый провод подключаем (7) к замку зажигания (черный) — зажигание
  • Бело-желтый (9) к комбинации приборов (зелено-черный) — лампа давления масла
  • Белый (10) — к белому разъему блока управления контакт 49 (синий) — генератор
  • Бело-синий провод идет (11) к черному разъему базового блока контакт 43 (черно-красный)
  • Бело-зеленый (12) — к комбинации приборов (коричнево-черный) — ручник — подключаем через диод (катодом к ручнику)

Для реализации блокировки в Pandora DXL 3700 предусмотрено радиореле, которое может быть активировано при помощи мобильного телефона, кроме стандартной функции блокировки без чипа. Кстати – Вам, скорее всего, может понадобиться сделать дубликат чипа, или Вы можете воткнуть его в ключ самостоятельно, заменив заводской, хотя пластиковый корпус ключа для этого придется разобрать.

Так же следует отдельно коснуться маскировки проводки, так как многие при установке противоугонной системы не обращают должного внимания на этот момент, и – совершенно напрасно. Все дело в том, что злоумышленники после проникновения в автомобиль первым делом скорее всего попытаются найти базовый блок, и будут отрывать переднюю панель или торпеду, а скорее всего – и то и другое. Но, так как базовый блок относительно маленький, и скрыт может быть очень хорошо, его местонахождение будут вычислять по проводке, ведущей к нему. Следовательно, проводка должна быть максимально хорошо перемешана с заводской, и скреплена текстильной изолентой, такой же, какую использует производитель Вашего авто. Таким образом все будет выглядеть «как с завода», и вычислить проводку сигнализации будет крайне сложно.

Настройка системы

Сигнализация с автозапуском Pandora, инструкция по настройке изложена ниже, может быть запрограммирована с помощью кнопки Valet и при помощи компьютера через USB-кабель. Настройка системы при помощи кнопки Valet более трудоемкий и кропотливый процесс, нежели с помощью компьютера, и происходит она после ввода Пин-кода при помощи списка команд, описываемых в инструкции. Далее мы рассмотрим обновление прошивки и программирование системы с помощью ноутбука.

Вход в настройки

Первым делом подключим ноутбук к базовому блоку через мини-USB, причем карта GSM должна быть уже в нем. После вводим Пин-код через кнопку Valet, ожидая после ввода каждой цифры не более секунды, и наблюдая после верного ввода всех цифр серию красно-зеленых сигналов на световом индикаторе. Если ввели неверно – система выдаст один длинный красный сигнал.

Обновление микропрограммы

Следующий шаг — обновление прошивки. Для обновления прошивки Вам понадобится программа DXL Loader, которая должна поставляться в комплекте. Если ее почему-то нету (такое иногда бывает), то можно скачать ее с официального сайта:

Для установки новой версии в меню программы нажимаем «загрузить», а после нажимаем «загрузка прошивки». Указав путь для новой версии ПО, обновляем прошивку, и переходим к программированию.

Настройка

Первым делом укажите модель автомобиля, и после этого переходите к настройке и программированию всех функций.

При этом можно пользоваться документацией, поставляемой в комплекте.

После завершения программирования системы, обязательно сохраните настройки в отдельном файле.

На этом настройка закончена, собираем снятые панели обратно и тестируем систему.

Обзор, комплектация, функционал модели

Инструкция и руководство для
Pandora DXL 2500 на русском

8 страниц подробных инструкций и пользовательских руководств по эксплуатации

Инструкция по работе с брелком сигнализации Пандора.

Pandora. Видеоинструкция. 2009.

Брелок Pandora D-173 один для всех

Pandora. PanDECT. Как записать брелок

Pandora DXL 2500

Pandora DXL 2500

Итог ремонта подсветки — Брелок Pandora DXL [Часть2]

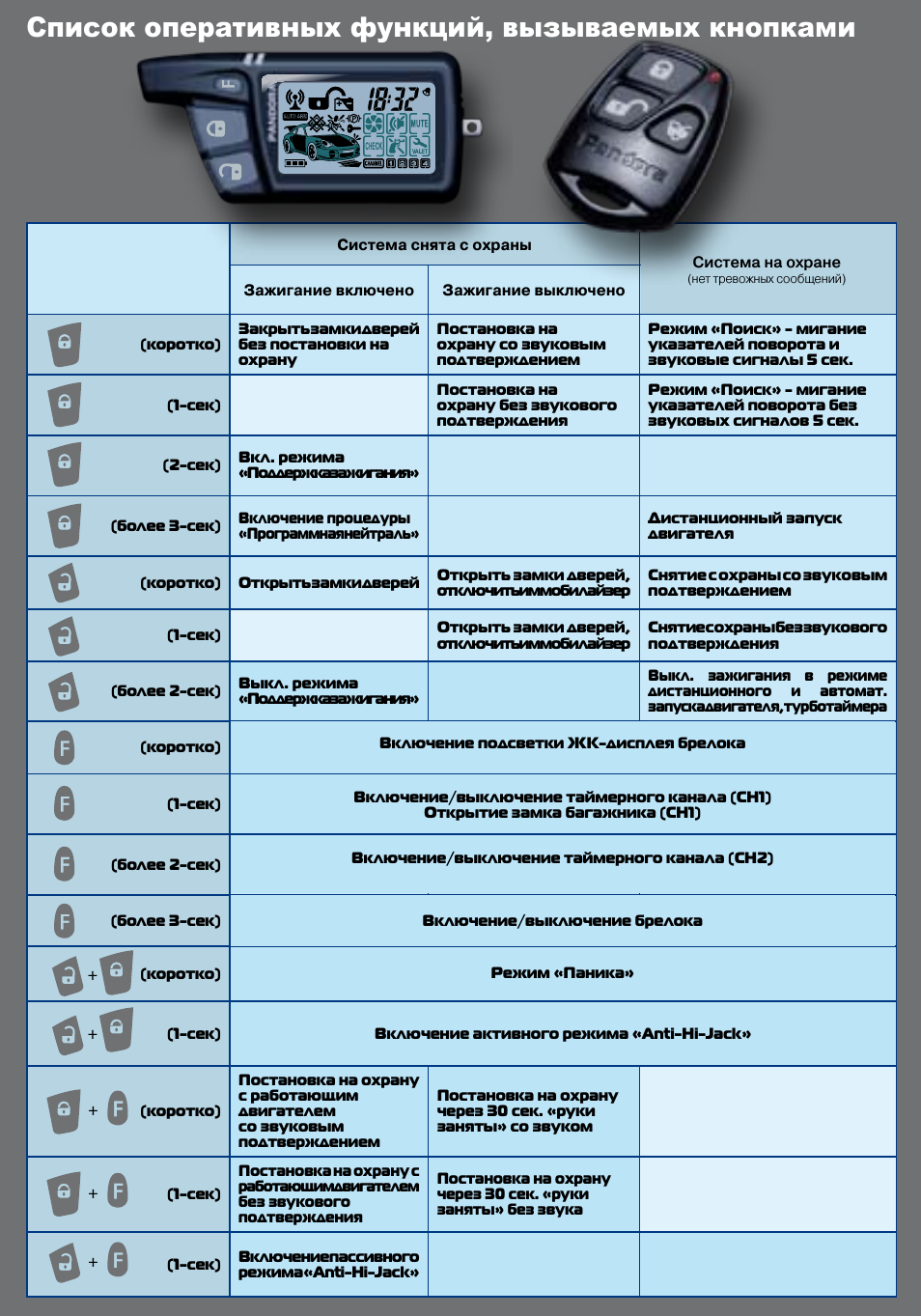

Список оперативных функций, вызываемых кнопками

  • Изображение
  • Текст

Список оперативных функций, вызываемых кнопками

Система снята С охраны

Система на охране

(нет тревожных сообщений)

Закрытьзамкидверей
без постановки на

Постановка на

охрану со звуковым

подтверждением

Режим «Поиск» — мигание

указателей поворота и

звуковые сигналы 5 сек.

Постановка на

охрану без звукового

подтверждения

Режим «Поиск» — мигание

указателей поворота без

звуковых сигналов 5 сек.

Вкл. режима
«ПодАержка^1жигания»

Включение процедуры
«Программнаянейтраль»

Дистанционный запуск
двигателя

Откр^^ьзамкидверей

^кр^^ь замки дверей,

отключ^гьим^обилайзер

Снятие с охраны со звуковым
подтверждением

^кр^^ь замки дверей,

отключ^тьим^обилайзер

Снятиесохраныбеззвукового
подтверждения

Выкл. режима
«Поддержка^

Выкл. зажигания в режиме

дистанционного и автомат.

запускадвигателя,турботаймера

Включение подсветки ЖК-дисплея брелока

Включение/выключение таймерноио Ксжала (CHI)

Откр^^ие замка багажниксЗ! (C^1)

^ (более 2-сек)

Включение/выключение таймерного канала (^2)

^ (более 3-сек)

Включение/выключение брелока

Режим «Паника»

Включение активного режима «Anti-Hi-Jack»

Постановка на охрану

с работающим
двигателем
со звуковым

подтверждением

Постановка на охрану
через 30 сек. «руки

заняты» со звуком

Постановка на охрану с
работаюшимдвигателем
без звукового
подтверждения

Постановка на охрану

через 30 сек. «руки
заняты» без звука

Включениепассивного
режима«Anti-Hi-Jack»

Основные функции, Постановка на охрану (закрытие дверей), I снятие с охраны (открытие дверей)

I открывание замка багажника, I отложенная постановка на охрану, I режим поиска автомобиля, Режим «паника, Режим вызова водителя

  • Изображение
  • Текст

Основные функции

Постановка на охрану (Закрытие дверей)_

перед поотановкой
на охрану

Haжми^-e^кf^oпкy ^иотема отановитоя

если при постановке на охранудверь, капот или багажник остались открыты

Брелок при этом»проиграет мелодию «Внимание» после мелодии «Постановка на охрану», а дисплей покажет зоны

I Снятие с охраны (Открытие дверей)_

Воли вы не открыли дверь в течение 30 оек пооле онятия о охраны, оиотемаонова автоматичеоки вотанет на охрану и

двери заблокируютоя (еоли данная функция не отключена) Выуолышите ^Зх[(^||1), еоли были орабатывания датчиков

Брелок при этом проиграет мелодию «Внимание» после мелодии «Снятие с охр’аны», а дисплей покажет потревоженные зоны

I Открывание замка багажника _

* Если Вы открыли багажник в режиме охраны, то временно выключится зона охраны багажника

и шок-сенсор После закрыия багажника или если багажник не открыть в течение 15 сек , то система

закроетзамок и снова возьметего под охрану, о чем известитодна вспышка указателей поворота

I Отложенная постановка на охрану

Для отмены этой функции, нужно нажать

I Режим поиска автомобиля _

Режим «Паника»____

Режим вызова водителя

в режиме «Паника» сирена звучит непрерывно

Для выхо,дэ из ре^^ма нажмите

Тревожные сообщения и статусная информация, А-ja, I тревожные сообщения

I прием статусной информации, Чтение памяти событий на брелоке с lcd, Функция настройки режима «hands free

  • Изображение
  • Текст

Тревожные сообщения и статусная Информация-

I Тревожные сообщения.

напряжения бортовой сети

В режиме тревоги все значки тревожныхсообщений мигают звучит мелодия «Тревога», работает виброзвонок
Если владелец не реагировал натревожные сообщения, то брелок переходит в режим напоминания (одиночный

звуковой сигнал и вспышки красного индикатора)

Для прекращения индикациитревожныхсообщений нажмите любую кнопку Для сброса показанийтекущего
тревожного события на экране коротко нажмите кнопку||Л|

I Прием статусной информации_________________________________________

Во время приема статусной информации на брелок передается история событий,

накопленных в базовом блоке за период отсутствия связи с брелоком

■ Чтение памяти событий на брелоке с LCD______

I Проверка количества прописанных

в систему брелоков_

Чтение событий (10 событий)

Для выходэ из режима просмотра неоходимо нажать кнопку ЦЦ 1 с
либо выход произойдет автоматически через 60 сек Выход из режима

просмотра произойдет также если на брелок придет извещение
о событии на автомобиле

При каждом включении зажигания в режиме «Снято с охраны», количество

оранжевых вспышек индикатора состояния соответствует количеству

Функция настройки режима «HANDS FREE»

Сигнализация пандора d078 инструкция по эксплуатации

Брелок сигнализации Пандора нужен для управления охранной системой и получения оповещений от нее на расстоянии. Чтобы эффективно использовать брелок, нужно изучить инструкцию по его эксплуатации. Инструкции ко всем брелокам сигнализации Пандора можно найти в нашей статье.

Брелок сигнализации Пандора

Все брелоки созданы специально для сигнализаций Пандора отечественными разработчиками.

Дальность действия составляет от 300 метров до 1 километра в городе и до 2 километров на открытом пространстве, а радиус оповещения примерно в два раза больше.

Виды брелоков

Брелки бывают двух видов:

  • с односторонней связью — служат для постановки и снятия с охраны транспортного средства;

  • с двухсторонней связью — служат для передачи владельцу оповещений охранной системы на расстоянии, а так же для дистанционного запуска двигателя автомобиля. Современные модели оснащены ярким ЖК-дисплеем, на котором отображается вся текущая информация об объекте охраны: данные датчиков движения и удара с отображением зоны срабатывания (багажник, дверь, капот), время, уровень заряда аккумулятора и многое другое, о чем расскажут многочисленные значки на дисплее.

Устройство брелока

Информация отображается на дисплее брелока при помощи специальных значков — пиктограмм и световых индикаторов зеленого и красного цвета.

На многофункциональных брелоках расположено около 80 пиктограмм и индикаторов.

Значения пиктограмм можно посмотреть на картинках ниже.

Брелки Пандора с обратной связью как правило имеют пять 5 кнопок, а без обратной связи — только 3. Многие команды осуществляются одним нажатие кнопки, при этом одной кнопкой можно посылать до четырех команд, в зависимости от времени удерживания ее в нажатом состоянии.

С пульта можно осуществить следующие операции:

  • поставить и снять с охраны автомобиль;
  • открыть замок багажника машины;
  • закрыть и открыть двери с включенным зажиганием;
  • произвести дистанционный и отложенный запуск двигателя;
  • контролировать авто (температуру двигателя, в салоне, данные о напряжении аккумулятора и количестве бензина);
  • найти машину на крупной автостоянке;
  • просмотреть историю событий в памяти системы.

Подробное описание всех функций и команд дано в инструкции по эксплуатации брелока, с которой можно ознакомиться ниже.

Инструкции по эксплуатации к брелкам Пандора

Программирование нового брелока

Для того чтобы новый брелок заработал с автосигнализацией необходимо его запрограммировать (прописать). Сделать это можно и самостоятельно, выполнив несколько простых действий:

  1. Нажать на кнопку замка. Когда на дисплее пульта появятся цифры (что означает что брелок выключен), нажать кнопку F и удерживать ее до третьего сигнала;
  2. Выключить зажигание;
  3. Ввести pin-код — при введении пин-кода следует после каждой набранной цифры нажимать кнопку Valet — загорится зелено-красный светодиод;
  4. Проверить работу брелка сигнализации нажатием кнопки открытия-закрытия дверей.
  5. Провести настройку брелока в главном меню, где можно установить яркость дисплея, текущее время, язык, виброотклик и многое другое.
Читать еще:  Как узнать модель сигнализации Tomahawk по брелку

Что делать, если не работает брелок

Если система Пандора не реагирует на брелок, возможно батарейка в брелоке села и следует заменить ее на новую.

После замены батареи в пульте необходимо нажать (и удерживать 3 секунды) кнопку F для включения пульта.

Если батарея у вас очень быстро садится, возможно проблема в брелоке и следует отдать его на диагностику.

Видео инструкция по работе с брелоком сигнализации Пандора dx 50.

  • Автор материала
  • Другие материалы

Автор Автомеханик

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Pandora брелок с ЖК D-078 для DX-50 B и DX-40 B, X-3110

  • Количество кнопок — три
  • Элемент питания — AAA

Брелок с ЖК-дисплеем для автосигнализаций Pandora DX-50 B, Pandora DX-40 B и Pandect X-3110. Внешне брелок похож на предшественника D-077, но отличается от него корпусом черного цвета, а также большей информативностью дисплея и энергоэкономичностью.

Для радиообмена с базовым блоком сигнализации брелок D-078 использует частоту 868 МГц, что исключает возможность взлома или сканирования.

При оформлении заказа обязательно указывайте серийный номер автосигнализации (в комментарии к заказу)!

Вопросы и ответы по Pandora брелок с ЖК D-078 для DX-50 B и DX-40 B, X-3110

В этом разделе мы помогаем Вам подобрать сигнализацию к Вашему автомобилю. Технические консультации в данном разделе не предоставляются. Для консультации по техническим вопросам обращайтесь в техподдержку по бесплатному номеру 8-800-700-17-18.

Часто задаваемые вопросы и полезные статьи:

Pandora ВМ-103

Иструкция по эксплуатации

Pandora VS-21D

Инструкция по монтажу, настройке и эксплуатации

Pandora RX-200

Руководство по монтажу

Pandora RX-200

Руководство по эксплуатации

Pandora RX-200

Инструкция по установке автосигнализации

Pandora RX-200

Руководство по эксплуатации автосигнализации

Pandora RX-175

Руководство по монтажу и эксплуатации

Pandora RX-175

Руководство по установке и эксплуатации автосигнализации Pandora RX-175

Pandora RX-155

Руководство по монтажу и эксплуатации

Pandora RX-155

Руководство по установке и эксплуатации автосигнализации Pandora RX-155

Pandora RX-151

Руководство по монтажу и эксплуатации

Pandora RX-112

Руководство по монтажу и эксплуатации

Pandora RX-112

Руководство по установке и инструкция по эксплуатации автосигнализации Pandora RX-112

Сигнализации pandora с автозапуском: как настроить, режимы работы и характеристики автосигнализаций

Современная сигнализация Pandora с автозапуском благодаря многоуровневой защите авто и шифрованию сигнала от перехвата является наиболее прогрессивным охранным комплексом. Качественные компоненты вкупе с их аппаратной реализацией позволяют «сигналке» быть практически неуязвимой для всех известных видов взлома.

  1. Модельный ряд сигнализаций Пандора и их достоинства
  2. Технические характеристики
  3. Основные возможности
  4. Установка автосигнализации с алгоритмом работ
  5. Как пользоваться сигнализацией (пошаговая инструкция)
  6. Брелок управления
  7. Обозначение символов и кнопок на брелоке
  8. Программирование брелока
  9. Принципы настройки автозапуска
  10. По таймеру
  11. По температуре
  12. Кнопка «valet»
  13. Управление системой по телефону
  14. Программирование системы
  15. Ручное
  16. Компьютерное
  17. Почему не работает автозапуск?
  18. Причины
  19. Как исправить?

Модельный ряд сигнализаций Пандора и их достоинства

Модели сигнализаций Pandora с автозапуском или без него, которые по своим характеристикам и отзывам являются наиболее прогрессивными среди конкурентов:

  1. dxl 3000;
  2. dxl 3210;
  3. 3210i;
  4. dxl 3910 pro;
  5. dx50;
  6. 3500.

При грамотном и своевременном обслуживании охранный комплекс прослужит до 10 лет.

Технические характеристики

Автосигнализации Пандора отличаются от своих конкурентов высоким качеством деталей и защищенностью от считывания и перехвата кода. Большинство брелоков выполнены из ABS-пластика, что делает их устойчивыми к ударам. Все стыки корпуса герметичны, а кнопки имеют специальные ограничители. Это позволяет не допустить попадания влаги на электронные компоненты передатчика и снизить нагрузки на механизм нажатия.

Блок управления производится из герметичного пластика. К нему, как и у других систем, подключаются все необходимые датчики и контроллеры через водонепроницаемые многопиновые коннекторы. Такое решение снижает вероятность окисления контактов и уменьшает периодичность технического обслуживания. В последних моделях архитектура платы и микросхем была переработана, что позволило добиться высокой скорости отклика на команду пульта управления. Также обновленная схема увеличила срок службы устройства.

Многие последние модели помимо большого количества функций выпускаются вместе с меткой. Установленная радиометка позволит снизить вероятность угона, включая такую разновидность похищения авто, как «хайджек».

Основные возможности

Сигнализации Pandora оснащены большим количеством различных функций, к примеру, «турботаймером» и «антихайджеком».

Основные возможности автосигнализаций с обратной связью:

  1. Поддержка использования радиометок и управления через приложения. Это позволяет отказаться от больших брелоков.
  2. Большинство датчиков встроены внутрь блока управления. Это упрощает монтаж и делает его более быстрым.
  3. Настройка системы делается программным методом, а не аналоговым. Этим достигается высокая точность и скорость работы.
  4. Использование в схеме большого количества полупроводниковых элементов, что делает контроллер энергосберегающим и меньшим по размерам.
  5. Возможность подключить дополнительные радиомодули.
  6. Быстрое и простое обновление ПО через USB-интерфейс.
  7. Возможность применения в качестве метки специальных часов от Pandora.

Пример работы приложения Pandora

Установка автосигнализации с алгоритмом работ

Устанавливать Пандору нужно в такой последовательности:

  1. Салон автомобиля подготавливается к монтажу. Снимается обшивка стоек и панель приборов. Бортовая сеть отключается от аккумулятора.
  2. Блок управления фиксируется за «приборкой» с помощью шурупов. Их необходимо качественно затянуть, чтобы избежать дребезжания и преждевременного выхода из строя элемента.
  3. Радиомодуль закрепляется на зеркале заднего вида, а проводка прокладывается за обшивкой. При возможности ее желательно закрепить с помощью стяжек или специальных фиксаторов.
  4. Кнопка «Валет» выводится в отсек с предохранителями.
  5. Монтируются основные датчики и остальное навесное оборудование. Сирена крепится саморезами под капотом, а температурный сенсор размещается на двигателе. Если поместить его в другом месте, то контроллер будет получать искаженные данные.
  6. Выполняется подключение сигнализации к центральному замку (ЦЗ). Если он не установлен на автомобиль, то его нужно докупить. Без ЦЗ (центрального замка) невозможно настроить правильную работу оборудования.
  7. Устанавливаются концевые выключатели на двери, багажник и капот.

Как пользоваться сигнализацией (пошаговая инструкция)

Перед применением сигнализации руководство рекомендует:

  • изучить инструкцию;
  • установить устройство;
  • изучить брелок и предназначение его кнопок;
  • выполнить программирование брелока и пульта управления.

Только после выполнения перечисленных пунктов можно приступить к полноценному использованию охранной системы.

Брелок управления

С его помощью активируются и деактивируются практически все доступные функции. Реализуется это через нажатия определенных кнопок или их комбинаций.

Обозначение символов и кнопок на брелоке

Чаще всего основной брелок управления с обратной связью оснащен пятью клавишами и жидкокристаллическим дисплеем. Какие кнопки за что отвечают и их комбинации детально расписаны в инструкции по эксплуатации.

Например кнопки Pandora DXL5000 выполняют следующие функции:

  1. активация охраны;
  2. деактивация сигнализации;
  3. переключение между режимами и отключение режима «Паника»;
  4. состояние системы;
  5. специальная кнопка SOS.

Pandora DXL5000

Жидкокристаллический дисплей Pandora DX50 имеет много пиктограмм, обозначение которых можно увидеть в инструкции.

Программирование брелока

Запись брелока в блок управления осуществляется с помощью сервисной кнопки «Валет».

Для того чтобы правильно настроить пульт управления необходимо выполнить такие шаги:

  • Выключить зажигание.
  • Включить брелок.
  • Найти кнопку «Валет» и с ее помощью ввести ПИН-код. Для каждой цифры необходимо выполнить соответствующее количество нажатий.

Кнопка Valet

После ввода одного значения необходимо дождаться светового сигнала и только потом переходить к следующей цифре. Для ввода кода отводится 20 секунд.

Некоторые модели Pandora имеют немного другой принцип программирования:

– DXL3210;
– DXL3000;
– DXL1870i.

Чтобы прописать их в блок управления нужно выполнить такие шаги:

  1. Выключить зажигание.
  2. Нажать один раз на кнопку «Валет».
  3. Все кнопки на брелоке зажимаются до моргания дисплея или звукового сигнала.
  4. Запись считается завершенной, если сигнализация один раз «пикнет».

Принципы настройки автозапуска

Охранные комплексы Pandora позволяют настроить автоматический старт мотора по CAN двумя способами:

– по таймеру;
– по температуре.

Настройка осуществляется с брелока нажатием кнопок.

По таймеру

В этом случае, чтобы автоматически заводить автомобильный двигатель в определенное время, нужно выполнить такую последовательность шагов:

  1. Зажать кнопку включения «F» и нажатиями дойти до иконки «вентилятор».
  2. Кратким нажатием на кнопку отключения нужно войти в режим настроек автозапуска.
  3. Выбираем нужное меню с помощью F.
  4. Кнопками включения и выключения выставляется установочное время запуска, суточный таймер и время прогрева.
  5. Пролистать до конца списка возможных настроек и подтвердить изменения.

Автозапуск по таймеру успешно настроен. Уведомления о пуске двигателя и его остановке поступят на пейджер.

По температуре

Активировать старт мотора по температуре можно только в том случае, если охранный комплекс оснащен соответствующим датчиком.

Алгоритм действия схож с настройкой для запуска по таймеру:

  1. Нажать F и дойти до «вентилятора».
  2. Кнопкой отключения войти в настройки автозапуска и с помощью «F» кликнуть на нужное меню.
  3. Клавишами включения и отключения установить температуру старта и остановки при достижении конкретных значений.
  4. Пролистать до конца меню и подтвердить изменения.

Кнопка «valet»

Сервисная клавиша «Валет», как и у других охранных систем, предназначена для выполнения:

– аварийного отключения охраны;
– программирования блока управления;
– сброса настроек.

Располагается она чаще всего в отсеке для предохранителей. Сама клавиша окрашивается в красный цвет.

Управление системой по телефону

Контроль охранной системы с телефона поддерживают не все модели Пандоры. Для управления сигнализацией она должна иметь GSM-модуль.

К моделям с поддержкой сотового контроля относятся:

– DXL 5000 Pro;
– DX 5200;
– DXL 3970 PRO;
– DXL 3945 PRO;
– DXL 3910 PRO и другие.

Полный перечень моделей с GSM-модулем размещен на официальном сайте. Управлять «сигналкой» можно как с помощью СМС-команд, так и с использованием фирменного приложения.

– настраивать автозапуск;
– дистанционного запускать двигатель;
– блокировать и разблокировать пуск ДВС и другие.

Программирование системы

Работа с современными блоками управления Пандора может осуществляться как вручную, так и через компьютер.

С помощью функции программирования можно выполнить:

– настройку автозапуска;
– сброс и запись брелоков и пультов управления;
– диагностику оборудования и так далее.

Ручное

Программирование без ПК и приложений выполняется с помощью сервисной кнопки «Валет». Обычно запись и сброс осуществляется последовательностью нажатий кнопки и ключа зажигания. Комбинации «кликов» имеется в инструкции по эксплуатации.

Чтобы привязать брелок или пульт Pandora 3210 DXL с помощью сервисной кнопки необходимо выполнить следующие шаги:

  1. Включить пейджер.
  2. Выключить зажигание.
  3. Ввести секретный ПИН-код. Для этого нужно кликнуть по кнопке «Валет» то количество раз, которое соответствует первому числу кода. По окончанию нажатий индикатор на брелоке мигнет красным. Эту процедуру произвести для каждого значения ПИНа. Если он введен правильно — брелок мигнет одновременно двумя индикаторами. Блок управления вошел в режим программирования.
  4. Нажать на «Валет» один раз, после чего сигнализация должна издать звуковой сигнал. Программирование должно быть выполнено за 20 секунд, иначе придется начинать все сначала.
  5. Зажать одновременно все 3 кнопки на брелоке и дождаться характерного писка от «сигналки».
  6. После окончания записи нажать одни раз сервисную кнопку, что подтвердит выход из режима записи.

Компьютерное

Программирование через запущенный ПК выполняется через подключение специального кабеля, который идет в комплекте, к компьютеру. Через приложение Pandora DXL Loader или Pandora Alarm Studio и простой интерфейс можно выполнить все необходимые настройки или даже диагностику оборудования.

К примеру, Pandora DXL Loader позволяет настроить автозапуск за несколько шагов:

1) Подключить ЮСБ кабель к компьютеру и блоку управления, после чего запустить программу.
2) Для настройки автозапуска переключить настройку II-1.1 на «Разрешено». Таким же способом активировать старт при просадке напряжения и его периодичность.
3) Перейти в группу II-1.1 и указать дополнительные настройки.
4) Внизу экрана нажать кнопку «записать»

Почему не работает автозапуск?

Существует достаточно большое количество проблем с автосигнализацией, которые могут быть устранены, к примеру, простым отключением питания.

Причины

Чаще всего двигатель не будет автоматически запускаться по таким причинам:

  • неправильная настройка;
  • программный сбой контроллера;
  • выход из строя блока управления;
  • поломка температурного датчика.

Как исправить?

Чтобы избавиться от трудностей с автоматическим пуском самостоятельно необходимо:

  1. Правильно выполнить регулировку режима и установить интервалы между пусками.
  2. Проверить, не запрещен ли автозапуск системой.
  3. Убедиться, что температурный датчик исправен.
  4. Перезагрузить систему, отключив аккумулятор на 30 минут.
  5. Отправить блок управления на диагностику в сервисный центр.

Настройка автозапуска на сигнализации Pandora

Сигнализация Pandora — это система сверхчувствительных датчиков, способных распознать самое минимальное воздействие на автомобиль. Это могут быть удары, перемещение, царапины, наклоны и т.д. Компания предлагает своим клиентам прибор с функцией «автозапуск Пандора» с поддержкой зажигания за небольшие деньги.

Это устройство отечественного производства. Первые модели Калужский завод опытного приборостроения выпустил в 2004 г. и на сегодняшний день автосигнализация успела зарекомендовать себя с хорошей стороны:

  • Большое разнообразие ассортимента.
  • Простой монтаж и легкая настройка.
  • Наличие защитной функции на перехват и сканирование сигнала.
  • Поддержка связи на большом расстоянии.
  • Возможность блокировки двигателя и проверки состояния аккумулятора.
  • Осуществление контроля работы сигнализации с помощью мобильного приложения.
  • Контроль над точным местонахождением авто.
  • Наличие таких функций как двухсторонняя обратная связь, автоматический запуск и др.

Аналогом такой продукции может выступать система «Томагавк», которая отлично подходит для всех моделей ВАЗ. Автосигнализация, порой, бывает очень необходима, когда нужно застраховать автомобиль. Если это очень дорогая машина, то ни одна страховая компания не возьмет на себя такие обязательства без установки сигнализации.

Модельный ряд «Pandora»

Прежде чем приступить к вопросу использования сигнализации от компании Пандора, нужно рассмотреть и ассортимент, который включают в себя устройства и бюджетного, и премиум-класса.

  • Pandora Deluxe (1870i, 1800, 1870, 2000, 2100) считается лучшей моделью этого класса. Имеет прочный корпус, несколько каналов связи, функцию автозапуска и информационный дисплей на брелоке.
  • Pandora OXL (3000, 3950, 4300, 3210, 3500, 3910, 4040), а в частности 5000 New, который также имеет функцию перехвата и кодировку сигнала с брелока, дистанционного управления, автомобильного приложения. Подключается сигнализация с помощью цифровой шины CAN.
  • Pandora LX (3055, 3297, 3290, 3257, 3030) имеет такие особенности, как возможность управления с пульта, а модули идут без разъемных соединений.
Читать еще:  ТОП-5 GPS-маяков для отслеживания передвижения машины при угоне

Некоторые устройства оснащены системой GSM, что позволяет отслеживать автомобиль по спутниковому каналу связи. Такая технология гарантирует безопасность и возможность быстрого поиска автомобиля в непредвиденные ситуации.

Настройка автозапуска

С каждым техническим устройством идет инструкция по его использованию, но не всегда сухой технический язык позволяет разобраться в том, какие кнопки нужно нажимать. Это довольно сложное устройство для простого обывателя. Некоторые команды вполне доступны простым нажатием кнопки брелока, но существует ряд нюансов, которые необходимо знать, например: удерживание кнопки или несколько команд с одного нажатия.

Дистанционный запуск двигателя может осуществляться с брелка, телефона и таймера, как зимой, с включением обогрева, так и в летний период, с работой кондиционера. Принцип и варианты управления этой функцией заключаются в следующем:

  • Таймер задает время, за которое двигатель должен быть прогрет (это упрощенный вариант использование функции, подходит всем).
  • Брелок включает прогрев, путем нажатия кнопки не выходя из дома (пульт всегда под рукой, что очень удобно).
  • SMS с телефона отправляет команду на прогрев (хорош в использовании для жителей больших городов, когда машина находится на большом расстоянии).
  • Интернет — приложение позволяет с помощью приложения активировать систему автозапуска (для продвинутых пользователей).

Для того чтобы завести и заглушить машину с брелока необходимо проделать следующие действия:

  • Заглушить машину.
  • Поставить авто на охрану.
  • Нажать кнопку постановки на охрану и удерживать ее в течение 5 секунд 3 раза, после чего произойдет запуск двигателя.
  • Для остановки мотора следует проделать ту же операцию.

Для того чтобы поставить на автозапуск по температуре и времени с брелока, следует знать, что программирование этих режимов происходит с устройства с ЖК дисплеем. Для настройки функции нужно проделать следующие действия:

  • Быстрым нажатием на букву F выбрать пункт «ромашка».
  • Попав в меню автоматического старта произвести настройки, где можно дополнительно выставить время автозапуска, время прогрева и время прокрутки стартера, используя ту же букву F.
  • Настроить все 8 пунктов меню путем включения и выключения значка замочка, которые означают сохранение или отмену внесённых изменений.
  • Результатом подтверждения настройки будет двукратный звуковой сигнал на брелоке.
  • Для выхода из режима нужно нажать и удерживать букву F 1 секунду, иначе выход произойдет автоматически без сохранения всех настроек.

Для того чтобы отключить автозапуск, нужно так же зайти в меню и нажать на кнопку открытого замочка, тогда система деактивирует все установленные данные.

Важно! Автозапуск по времени можно запрограммировать на 5, 7, 14 дней или не ограниченно, после чего произойдет автоматическая деактивация. А автозапуск по температуре будет действовать, если температурный режим включён и установлена температура.

Основные причины, почему не работает автозапуск и методы их исправления

Как и с любой другой техникой, в работе сигнализации с автозапуском случаются казусы, чаще всего по вине владельца машины, например:

  • Все установки произведены, двигатель завелся, прогрелся по времени и температуре. После остановки автозапуск не работает. Вариантов устранения неисправности может быть несколько: например, если температура настроена на 19°, то при ее снижении машина заведется, а если посчитает, что двигатель ещё тёплый, может и не завестись. В этом случае нужно произвести правильные настройки по температуре.

Ещё следует проверить, не запрещен ли температурный запуск.

А также можно отрегулировать так называемое минимальное время между запусками.

Ещё как вариант, может быть неисправен датчик температуры двигателя. Для этого нужно проверить данные об аккумуляторе, температуре в салоне и температуре мотора. Следует заглушить двигатель, нажать на кнопку 3 короткими нажатиями, пока не появится СНЕК, затем на кнопку 1. Если после буквы Е на экране температура будет ТЕПЛЕЕ, то автозапуск не произойдет.

В некоторых моделях для восстановления автозапуска по температуре необходимо обновить прошивку.

  • После снятия с охраны машина, заведенная с автозапуска, иногда глохнет. Это особенность касается модели 3500. Если время работы двигателя менее 3 минут, то при снятии с охраны она заглохнет.
  • Почему сирена автомобиля отключается только с ключа, хотя сигналка подключена к брелоку. В случае запирания машины с ключа включается штатная сигнализация и срабатывает сигналка при автозапуске, так как штатная система не рассчитана на работу с автозапуском. Если используется только брелок, то ситуация может быть решена за счёт отключения штатной сигнализации.
  • Если машина и вовсе не ставится на автосигнализацию, то лучше ее выключить и обратиться к специалистам, так как проблема может быть и в самом устройстве, и в обходчике иммобилайзера.

В остальном функция автозапуска Пандора не приносит своим владельцам особых проблем, а наоборот может сделать использование автомобиля более комфортным и безопасным.

Сигнализация пандора d 078 инструкция

Программирование пульта дистанционного управления противоугонной системой нужно при его поломке, отсутствия запасных пейджеров. Часто возникает вопрос – как прописать брелок Пандора, имеющий ЖК – экран. Это не сложный процесс, но если вы в чём-то сомневаетесь, тогда лучше обратиться к специалистам.

Инструкция по программированию брелка с обратной связью

Охранная система Пандора с двухсторонней связью представлена моделями: DX-90 B, DX-70, 40, 50B, 90L. Настройка пульта не займёт у вас много времени. Для того чтобы перепрограммировать брелок пошагово выполняйте инструкцию.

  1. Войдите в меню программирования, использую кнопку «Валет». Для этого снимите автомобиль с охраны и выключите зажигание. Войдите на первый уровень привязки, единожды нажав на «Valet». Прозвучит короткий сигнал сирены, один раз вспыхнет красный индикатор на коммутаторе.
  2. Нажмите и удерживайте одну секунду вместе три клавиши пейджера (на пульте с ЖК-дисплеем до короткого звукового сигнала, на коммуникаторе без экрана – до потухания светодиодного индикатора).
  3. Отпустите кнопки. Если все действия были совершены правильно, то брелок с дисплеем издаст два коротких звуковых сигнала, прозвучит один писк сирены блока управления.
  4. Таким же образом пропишите оставшиеся пульты. Это надо сделать не позднее двадцати секунд.
  5. Для выхода из режима записи однократно нажмите «Валет». Индикатор загорится красным, а затем зелёным цветами. Включите и выключите зажигание автомобиля.

Как привязать пульт Pandora с автозапуском

Производители противоугонной системы Пандора предлагают автолюбителям модели с функцией автозапуска: DX-90 BT, DXL 3970 Pro, 3950, 3940, 3500i, 3210i, DX-91, 50S, 5000 NEW, DX-50L+, 50 L, LX 3257. Как зарегистрировать пульт дистанционного управления в памяти блока сигнализации мы рассмотрим ниже.

  1. Переведите систему в режим программирования. Для этого клавишей «Валет» наберите ПИН-код. Все действия выполняйте при выключенном зажигании. Контролируйте ввод данных при помощи светодиода.
  2. Нажатием на кнопку «Valet» введите первую цифру секретного кода. Количество кликов — перовое значение сервисного пароля. Каждое нажатие подтверждается оранжевым свечением светодиода. Красный цвет индикатора сигнализирует о правильности ввода ПИНа и возможности внесения данных второго значения.
  3. Аналогично введите оставшиеся числа секретного кода.
  4. После записи последней цифры светодиод загорится красным, а потом зелёным цветом. Система перейдёт в режим программирования.

Для того чтобы активировать брелок, следуйте инструкции.

  1. Одновременно зажмите и удерживайте три клавиши на пейджере: «Открытый замок», «Закрытый замок» и F. Прозвучит короткий сигнал сирены.
  2. Отпустите клавиши.
  3. Если вы все действия выполнили правильно, то коммутатор пропищит два раза, сирена сигнализации издаст один ЧИРП.
  4. Таким же методом пропишите остальные пульты.
  5. Выйдете из меню программирования, включив зажигание.

Установка нового брелка на Пандору с функцией GSM

Модели противоугонной системы Пандора DXL 4910, 4300, 5000 Pro V2, 4400, 4910L, 3945 Про, 5000 S, 3910 Pro, 4970, DXL 4950, DX 5200 относятся к устройствам премиум-класса с расширенными сервисными функциями. Управление охранной системой может осуществляться с телефона. Скачайте бесплатное приложение для вашего устройства в магазине, используя регистрационные данные.

Запись пультов производится последовательно по следующему алгоритму.

  1. Войдите в режим программирования, используя «Валет».
  2. Нажмите одновременно три клавиши пейджера удерживайте их одну секунду, пока не прозвучит писк.
  3. Отпустите кнопки.
  4. При правильных действиях брелок с экраном выдаст два коротких звуковых сигнала. Сирена блока управления прозвучит один раз.
  5. Пропишите оставшиеся коммуникаторы.

Замена брелка сигнализации для мотоциклов

Каждый владелец мотоцикла хочет обезопасить его от угонщиков. Поэтому мотосигнализация является неотъемлемой частью «железного коня». В линейке сигнализации Пандора есть марки, специально разработанные для мотоциклов: Pandora Moto, Smart Moto, DXL 4200 Moto, 4400 moto. Далее, рассмотрим, как перепрописать брелок такой противоугонной системы.

  1. Нажмите кнопку «Валет» четыре раза. Между нажатиями должно пройти некоторое время, за которое вы должны увидеть вспышки светодиода красного цвета. Он расположен рядом с клавишей. После проделанных действий светодиод должен моргать красным и зелёным цветами.
  2. Нажмите «Валет» ещё раз, прозвучит сигнал сирены.
  3. Кликните клавишу на первом пульте. Последует красная вспышка светодиода на брелоке. Сирена издаст один сигнал.
  4. Таким же образом внесите в память блока управления следующий брелок.
  5. Кликните кнопку «Валет». Включите и отключите зажигание.

Добавление дополнительного пульта для бюджетных моделей

Помимо дорогих моделей сигнализация Пандора представлена и бюджетными: LX 3030, 3297, 3410, 3055, DX-30, 500, брелки R387, D-078, 077, 074, 073, 468, 020, 010, 030, 463, DXL-705, 707. Вам пришлось поменять испорченный пульт охранной системы на новый. Как его перепрошить мы рассмотрим ниже.

  1. Проверьте пейджер. Зажмите кнопку «Открытый замок» на некоторое время. На дисплее появится значок антенны, коммутатор включён.
  2. Выключите зажигание.
  3. Кнопкой Valet введите значения Pin. Количество нажатий соответствует первому числу сервисного пароля. Светодиод станет красным.
  4. Наберите остальные цифры кода. Если вы все операции сделали верно, тогда светодиод мигнёт красно-зелёным цветом.
  5. Кликните «Валет» ещё раз. Прозвучит ЧИРП.
  6. Зажмите три кнопки пульта одновременно до сигнала. Сирена издаст один писк.
  7. Также запишите в памяти системы другие брелки.
  8. Нажмите «Валет», включите и выключите зажигание.
  9. Проверьте работоспособность коммуникаторов.

Прошивка и перезагрузка Pandora 2000, 1870, 2100, 3000, 2500, 3300

Часто происходит сброс работы пульта дистанционного управления противоугонной системой. Нужно заново запрограммировать брелок. Запись кода дистанционного устройства в памяти блока управления проведите, согласно следующим пунктам.

  1. Активируйте пейджер нажатием клавиши «Открытый замок». На экране должен появиться символ антенны.
  2. Выключите зажигание.
  3. Используя «Валет», введите значение сервисного кода. Количество нажатий должно соответствовать первой цифре пароля. Светодиод загорится красным.
  4. Внесите оставшиеся значения секретного кода. Светодиод загорится алым и зелёным цветом.
  5. Нажмите кнопку «Валет» ещё раз. Последует одиночный ЧИРП.
  6. Одновременно зажмите три клавиши пульта. Прозвучит сигнал на брелоке, сирена сработает один раз.
  7. Внесите в память блока управления оставшиеся коммутаторы.
  8. Кликните по кнопке «Валет», активируйте и выключите зажигание.

Как настроить время на брелке Pandora

Выставить показания часов на пульте охранной системы несложно, необязательно обращаться за помощью. Давайте подробнее рассмотрим, как установить часы на брелоке. Инструкция универсальна и подходит для моделей Пандора 1870i, 3700, 3110, 3500, 3100, 3210, 3900, 5100 new, 1000.

  1. Включите устройство. Нажмите и удерживайте в течение трёх секунд кнопку Ф.
  2. Для входа в режим настройки часов коротко нажимайте клавишу F. Что означает значок часов, мигающий в правом верхнем углу дисплея? Это значит, вы вошли в меню установки времени.
  3. Клавиша «Открытый замок» изменяет показания часов, «Закрытый замок» — значение минут.
  4. Для выхода удерживайте кнопку F одну секунду.

Видео замены коммутатора

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Pandora ВМ-103

Иструкция по эксплуатации

Pandora VS-21D

Инструкция по монтажу, настройке и эксплуатации

Pandora RX-200

Руководство по монтажу

Pandora RX-200

Руководство по эксплуатации

Pandora RX-200

Инструкция по установке автосигнализации

Pandora RX-200

Руководство по эксплуатации автосигнализации

Pandora RX-175

Руководство по монтажу и эксплуатации

Pandora RX-175

Руководство по установке и эксплуатации автосигнализации Pandora RX-175

Pandora RX-155

Руководство по монтажу и эксплуатации

Pandora RX-155

Руководство по установке и эксплуатации автосигнализации Pandora RX-155

Pandora RX-151

Руководство по монтажу и эксплуатации

Pandora RX-112

Руководство по монтажу и эксплуатации

Pandora RX-112

Руководство по установке и инструкция по эксплуатации автосигнализации Pandora RX-112

Брелок сигнализации Пандора нужен для управления охранной системой и получения оповещений от нее на расстоянии. Чтобы эффективно использовать брелок, нужно изучить инструкцию по его эксплуатации. Инструкции ко всем брелокам сигнализации Пандора можно найти в нашей статье.

Брелок сигнализации Пандора

Все брелоки созданы специально для сигнализаций Пандора отечественными разработчиками.

Дальность действия составляет от 300 метров до 1 километра в городе и до 2 километров на открытом пространстве, а радиус оповещения примерно в два раза больше.

Виды брелоков

Брелки бывают двух видов:

  • с односторонней связью — служат для постановки и снятия с охраны транспортного средства;

  • с двухсторонней связью — служат для передачи владельцу оповещений охранной системы на расстоянии, а так же для дистанционного запуска двигателя автомобиля. Современные модели оснащены ярким ЖК-дисплеем, на котором отображается вся текущая информация об объекте охраны: данные датчиков движения и удара с отображением зоны срабатывания (багажник, дверь, капот), время, уровень заряда аккумулятора и многое другое, о чем расскажут многочисленные значки на дисплее.

Устройство брелока

Информация отображается на дисплее брелока при помощи специальных значков — пиктограмм и световых индикаторов зеленого и красного цвета.

На многофункциональных брелоках расположено около 80 пиктограмм и индикаторов.

Значения пиктограмм можно посмотреть на картинках ниже.

Брелки Пандора с обратной связью как правило имеют пять 5 кнопок, а без обратной связи — только 3. Многие команды осуществляются одним нажатие кнопки, при этом одной кнопкой можно посылать до четырех команд, в зависимости от времени удерживания ее в нажатом состоянии.

С пульта можно осуществить следующие операции:

  • поставить и снять с охраны автомобиль;
  • открыть замок багажника машины;
  • закрыть и открыть двери с включенным зажиганием;
  • произвести дистанционный и отложенный запуск двигателя;
  • контролировать авто (температуру двигателя, в салоне, данные о напряжении аккумулятора и количестве бензина);
  • найти машину на крупной автостоянке;
  • просмотреть историю событий в памяти системы.

Подробное описание всех функций и команд дано в инструкции по эксплуатации брелока, с которой можно ознакомиться ниже.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
