Автономный GSM-модуль StarLine M21 с охранными и сервисными функциями

Всё о starline m21

Охранные, автомобильные системы StarLine вошли в тройку лидеров не только из-за своей доступности в плане цены, а и благодаря огромному функциональному ряду. Устройство модели m21 – это компактный gsm модуль, который выделяется из множества систем этого бренда. В чём состоят его положительные качества? Эта информация сейчас будет доступна каждому.

Модули StarLine, gsm модуль m21, возможности системы и её комплектация

Модули, при помощи которых осуществляется слежение за движимыми объектами или субъектами – это высококачественное оборудование маленьких размеров, с большим функциональным рядом, доступное по цене каждому. Их владелец машины может устанавливать в качестве дополнительного оборудования – для дополнения автосигнализации, как самостоятельную систему охраны. Рассмотреть положительные качества модулей из серии StarLine каждый желающий водитель сможет на примере маяка m21. Это хорошее, недорогое, многофункциональное устройство, возможности которого не останутся без внимания в кругу опытных автолюбителей. Именно о нём сейчас пойдёт речь.

StarLine – комплектация и внешний вид модуля m21

Практически все модули старлайн имеют одинаковую комплектацию, а их установка производится за несколько минут. Модуль m21 имеет такую комплектацию:

  • основной системный блок устройства;
  • переходник к основной сигнализации;
  • набор проводов для подключения;
  • сим-карта;
  • резистор;
  • инструкция по эксплуатации;
  • чувствительный микрофон;
  • светодиодный датчик.

После установки модуля и сим-карты необходимо наладить связь с системой, используя для этого мобильный телефон. Управлять модулем gsm владелец транспортного средства сможет любым, удобным для него способом – при помощи приложения, звонок на сим-карту модуля, сообщение на номер системы.

Модуль имеет маленькие размеры, является герметичным устройством, позволяет установку в труднодоступные места салона. Инструкция по установке, которая прилагается к модулю, более подробно расскажет о том, как пользоваться системой и правильно настроить дополнительные функции.

Выбор в пользу StarLine m21 – почему именно этот gsm модуль необходимо выбрать

Большой ряд положительных качеств модулей старлайн позволяет водителям получить всё, что им необходимо сразу, при этом в очень удобный способ. Если говорить о положительных качествах системы, то необходимо обязательно упомянуть следующие, самые важные для автомобилистов показатели:

  • возможность отслеживать местонахождение транспортного средства по цифровой шине;
  • точность определения места нахождения очень высокая;
  • система работает с сотовыми сетями в режиме LBS;
  • на карту, которая вставлена в модуль автомобилист может внести четыре номера для рассылки сообщений или звонков и выбрать для каждого удобный способ оповещения;
  • работа при очень низких и высоких температурах – от -40 до +85;
  • сим-карта остаётся работоспособной при температурах от -45 до +105 градусов;
  • водитель может запрашивать данные об уровне сигнала, состоянии заряда батареи, состоянии баланса карты.
  • система присылает отчёт о превышении водителем транспортного средства максимально допустимой скорости.

Возможность работы с системами gps, gsm и LBS позволяет модулю быстро среагировать на проблему и вовремя оповестить водителя о её возникновении. На модуль пользователь может записать индивидуальный текст для текстовых уведомлений.

Дополнительно, при помощи gsm модуля m21 может производиться блокировка двигателя, включение мотора в автоматическом или дистанционном режиме, управление функцией подогрева, включение или отключение режима охраны. Установка устройства выполняется в течение нескольких минут, настроить модуль на нужный режим работы, водитель сможет, используя специальное приложение, при помощи стандартных смс-команд. Если система присылает оповещение владельцу машины, которое уведомляет его о проблеме, в его тексте обязательно указывается точная причина тревоги. Модуль работает беспрерывно, служит отличным средством для мониторинга транспорта. Для дополнительной защиты, чтобы угонщики не могли нейтрализовать охранную систему полностью, следует установить два таких устройства в машину.

Автосигнализация StarLine M21

GSM-модуль StarLine M21 — охранно-телематическое устройство нового поколения, благодаря которому связь между автомобилем и его владельцем становится возможной посредством использования мобильного телефона.

С помощью мобильного телефона управлять модулем можно тремя способами: позвонить на номер установленной SIM-карты, отправить на него сообщение или использовать специально разработанное приложение (поддерживаются устройства с Android и iOS). Уведомления о несанкционированно открытых дверях, нажатии педали тормоза и прочих нарушениях охраны немедленно отправляются на заданные номера телефонов (всего можно задать 4 номера), для каждого из которых доступна индивидуальная настройка способа оповещения. Если машину пытаются угнать, владельцу достаточно отправить соответствующую команду модулю, и двигатель будет заблокирован.

Также StarLine M21 может использоваться для дистанционного управления предпусковым подогревателем: это возможно благодаря наличию специального канала управления дополнительным оборудованием.

Комплектация:

  • центральный блок;
  • встроенный аккумулятор;
  • комплект проводов;
  • светодиодный индикатор;
  • инструкция;
  • памятка пользователя.

Телематический охранный модуль StarLine M21, используемый совместно с любой сигнализацией StarLine Телематика, позволяет управлять ею с мобильного телефона и определять координаты автомобиля через базовые станции GSM. Для управления модулем и автосигнализацией существует три способа:

  • звонок на номер SIM-карты системы;
  • отправка сообщения на номер SIM-карты;
  • мобильное приложение для iOS и Android.

Предусмотрено 42 команды программирования/управления. Для работы с модулем подойдет любая SIM-карта: в ее память могут быть записаны 4 номера телефона, используемый для получения необходимых уведомлений, при этом для каждого номера предусмотрена установка индивидуального оповещения. От внимания владельца не уйдет ни одно нарушение охраны: модуль немедленно сообщит о нажатии на педаль тормоза, а также об открытых дверях или капоте. Кроме того, StarLine M21 может использоваться как самостоятельная система охраны и как пульт управления предпусковыми подогревателями Eberspacher и Webasto в том числе по цифровой шине; в случае реальной угрозы автомобилю владелец легко заблокирует двигатель, отправив модулю соответствующую команду.

Автономный GSM-модуль StarLine M21 с охранными и сервисными функциями

  1. Технические характеристики
  2. Комплектация
  3. Функции
  4. Преимущества и недостатки
  5. Инструкция по установке
  6. Инструкция по эксплуатации

Охранный GSM-модуль StarLine M21 используется для управления сигнализацией с помощью телефона. Применение этого элемента позволяет создать надежный противоугонный комплекс. Имеется возможность подключения к охранным системам других производителей. Устройство определяет местоположение транспортного средства по GSM-каналам, оно может использоваться для управления предпусковым подогревателем и двигателем.

Технические характеристики

Поисковое устройство Старлайн М21 имеет следующие технические данные:

  • диапазон частот передаваемых и принимаемых сигналов — 900-1800 МГц;
  • источник питания маячка — бортовая сеть с напряжением 9-28 В (устройство может устанавливаться как на легковые, так и на грузовые автомобили);
  • потребление тока в рабочем состоянии — 50 мА;
  • потребление тока в неактивном режиме — 4 мА;
  • возможность использования резервного аккумулятора — присутствует;
  • диапазон рабочих температур — -40…+85 °С;
  • точность определения местоположения — 5-10 м (при возникновении радиопомех этот показатель может увеличиваться);
  • рекомендованная емкость резервного аккумулятора — 1-7 Ач.
  • длительность работы устройства в спящем режиме — 10 дней;
  • вес модуля с установленными источниками питания — 150 г.

Комплектация

В комплект охранного модуля входят следующие элементы:

  • головной блок;
  • руководство пользователя, облегчающее процесс установки и использования системы;
  • GPS-приемник;
  • набор установочных кабелей со специальными клеммами;
  • резистор;
  • микрофон, используемый для прослушивания салона;
  • светодиодный элемент, отражающий состояние устройства;
  • адаптер для подсоединения модуля к охранной системе Старлайн;
  • SIM-карта;
  • гарантийный талон.

Функции

GSM-модуль оснащен следующими функциями:

  • возможность подключения к некоторым моделям сигнализаций других марок;
  • поступление данных о срабатывании тревожного режима на смартфон пользователя;
  • возможности установки в качестве отдельной противоугонной системы;
  • прослушивание салона и управление регулируемыми элементами автомобиля (при включении или деактивации функции автовладелец получает телефонный звонок или короткое сообщение);
  • возможность изменения настроек основных и вспомогательных датчиков (с помощью модуля отключают любую часть контроллера);
  • изменение охранного режима автосигнализации;
  • автозапуск двигателя (реализуется при наличии подобной функции в противоугонной системе автомобиля);
  • передача информации о состоянии охранной системы и автомобиля;
  • управление сервисными режимами противоугонного устройства;
  • отправка сообщения об изменении параметров электросети транспортного средства;
  • передача данных о попытках взлома кода неизвестными лицами;
  • отправка информации о местоположении транспортного средства на телефон владельца (сообщения поступают в случае выхода автомобиля из зоны действия сигнализации).

Преимущества и недостатки

К преимуществам рассматриваемого устройства относятся следующие качества:

  • компактность (небольшие размеры головного блока и встроенная в корпус антенна дают возможность скрытой установки);
  • устойчивость к перепадам температур (устройство может эксплуатироваться в регионах с суровым климатом);
  • устойчивость SIM-карты к воздействию неблагоприятных факторов;
  • низкий расход электроэнергии;
  • надежность (при правильной эксплуатации устройство служит не менее 5 лет).

К недостаткам можно отнести несовместимость с некоторыми охранными системами.

Инструкция по установке

Согласно инструкции по установке, порядок монтажных работ включает следующие этапы:

  • Подготовку маячка. В отдельный слот вводится SIM-карта. При выполнении этого действия блок должен быть отключен от сети электропитания.
  • Фиксация блока. Модуль размещается на плоской поверхности, после чего закрепляется двухсторонней клейкой лентой или саморезами. Разъем должен быть направлен вниз, это помогает избежать попадания влаги на плату. Нельзя размещать модуль вблизи устройств, передающих радиосигналы. Это приводит к возникновению помех и некорректной работе охранной системы.
  • Установка GPS-антенны. Эта деталь размещается в области заднего или лобового стекла. Антенну устанавливают под наклоном вдали от металлических деталей.
  • Размещение приемопередатчика. Перед выполнением этого действия нужно удостовериться в хорошем качестве передаваемых сигналов. При тестировании системы машина должна находиться на открытой площадке.
  • Установка микрофона. Его располагают на достаточном расстоянии от автомагнитолы и динамиков. Нельзя размещать микрофон и вблизи источников тепла. Это способствует возникновению помех при прослушивании салона.
  • Подключение резервного элемента питания. Выбирая аккумулятор, пользователь должен учитывать напряжение электросети. Черный контакт подсоединяют к отрицательной клемме аккумулятора автомобиля, красный — к положительной.
  • Синхронизация с охранной системой. Для подключения модуля имеется отдельный разъем, к которому подсоединяют установочные кабели. Провода поставляются вместе с устройством. Если клемма в головном блоке сигнализации отсутствует, модуль подключают к выходному разъему системы с помощью серого кабеля.

Инструкция по эксплуатации

Начинают работу с маячком после проверки SIM-карты. Тестирование осуществляется следующим образом:

  1. С проверяемой карты совершают звонок на другой номер. Принимающий сигнал телефон отображает номер карты.
  2. С установленного в блоке номера отправляют СМС-сообщение. Необходимо проверить, была ли информация доставлена.
  3. С любого телефона производят звонок на SIM-карту охранного комплекса. Система должна определить и запомнить номер. После этого нужно деактивировать функцию запроса кода.

Согласно инструкции по эксплуатации, для настройки маячка Starline М21 производятся следующие действия:

  1. Совершить звонок с телефона пользователя на имеющуюся в блоке SIM-карту. Модуль ответит и сообщит о необходимости введения кода.
  2. Ввести пароль, переведя телефон в режим тонального набора. О правильности выполнения действия система сообщит звуковым сигналом.
  3. Набрать второй код. Если действие выполнено правильно, устройство оповестит о сохранении номера телефона в памяти.
Читать еще:  Как выключить сервисный режим на сигнализации Starline A93

Работа с поисковым блоком осуществляется путем совершения звонка с последующим набором команд, отправки коротких сообщений, использования мобильного приложения или онлайн-интерфейса.

Обзор на Автомобильный GSM-модуль StarLine M21

Привет всем автолюбителям, а в частности тем, кто заботится о безопасности автомобиля, и хочет еще в добавок ко всему получить дополнительные удобства. Сегодня речь пойдет об дополнительном GSM-модуле StarLine M21, который позволяет на любом расстояние от автомобиля, контролировать его состояние и так же управлять им, например включить автозапуск, если такая возможность уже реализована в вашем автомобиле. Сразу оговорюсь, данный модуль я установил дополнительно к сигнализации StarLine А93, о которой я так же писал обзор.

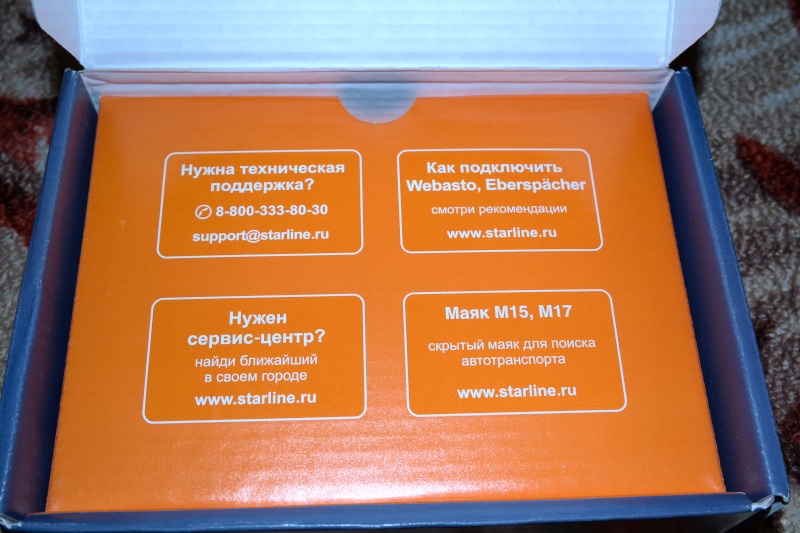

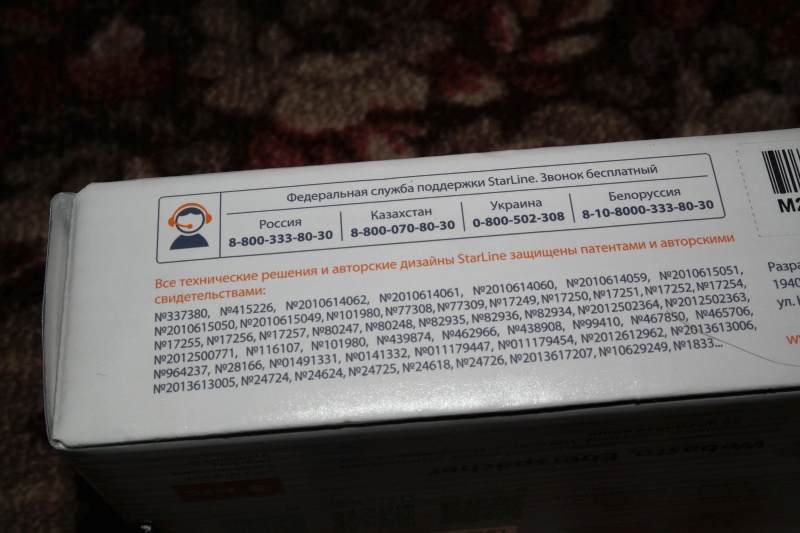

Так выглядит упаковка данного модуля. Производитель так же обещает, что можно реализовать дистанционный запуск Webasto, но у меня его нет, так что опустим этот момент.

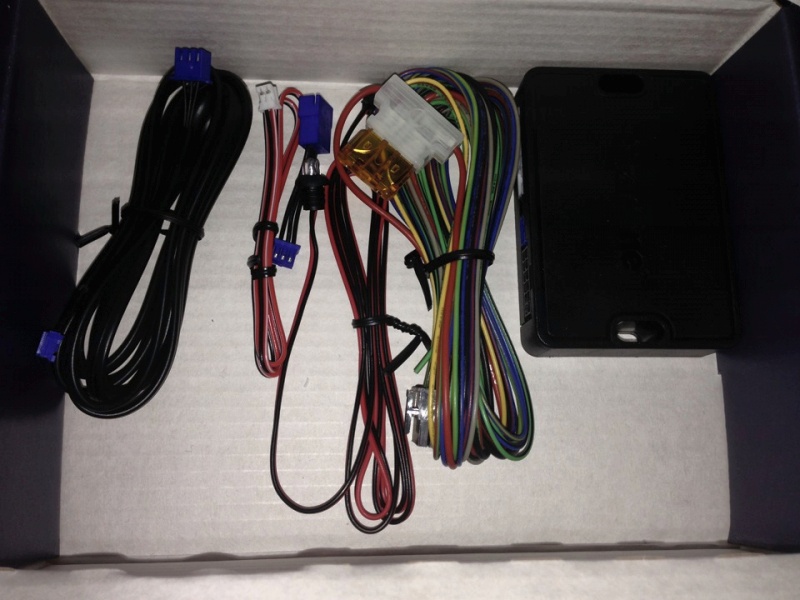

Что входит в комплект:

  • Основной блок
  • Резистор 1 кОм
  • Комплект проводов
  • Светодиодный индикатор
  • Инструкция по эксплуатации
  • Переходник для подключения к автосигнализации StarLine
  • SIM-карта
  • Инструкция по установке
  • Гарантийный талон
  • Памятка пользователя

Симкарта уже установлена с завода в сам модуль, так что тут без фото) Даже не стал раскрывать данный модуль, чтобы посмотреть где она стоит. Стоит и стоит, работает, производитель даже заверяет, что симкарта морозоустойчива. Поживем — увидим, пока на улице было максимум -10 — все прекрасно работало.

Оператор МТС — с тарифным планом по всей России и абонентской платой 85 рублей в месяц.

За 85 рублей в месяц автовладельцы получат:

-бесплатные входящие звонки и SMS по всей территории России

-пятнадцать минут оповещения о тревоге

-единые для РФ тарифы на услуги, а также возможность тратить на роуминг в три раза меньше по сравнению со стандартными предложениями.

И две недели в подарок, ну я считаю что за такие деньги. можно было и пол года организовать бесплатно все)

Далее, ну если со звонками и смс-ками все понятно, то можно подробнее рассказать об управлении через приложение для телефона, у меня смартфон на платформе Андроид.

Кстати, симкарту можно и сменить, на любого другого оператора, но я оставил МТС — поскольку у меня безлимит на звонки на МТС по всей России, так что мне не выгодно было менять оператора, а Вам как поступить — думайте и решайте сами.

Ну вот, вернемся к приложению.

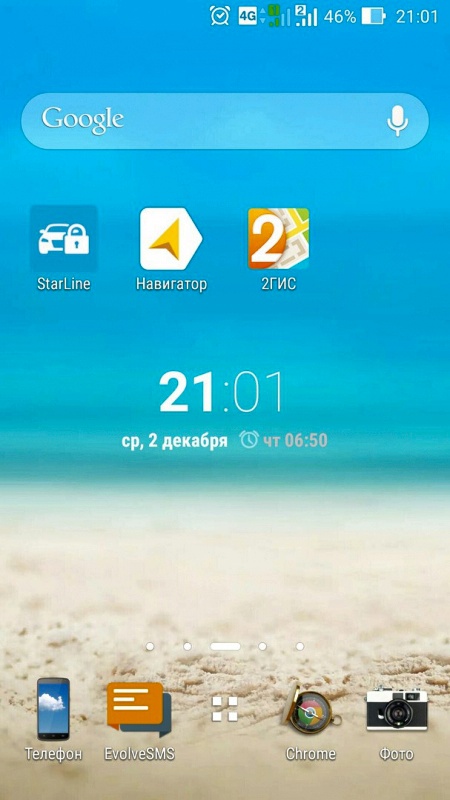

На первом скрине видно как выглядит ярлык на рабочем столе.

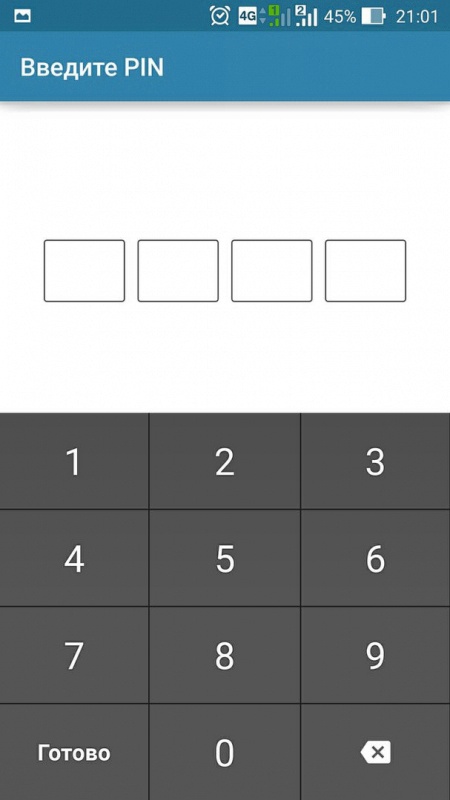

Запускаем приложение, я лично поставил защиту пин кодом, это можно и убрать, но защита все таки должна быть, какая-никакая, я так считаю.

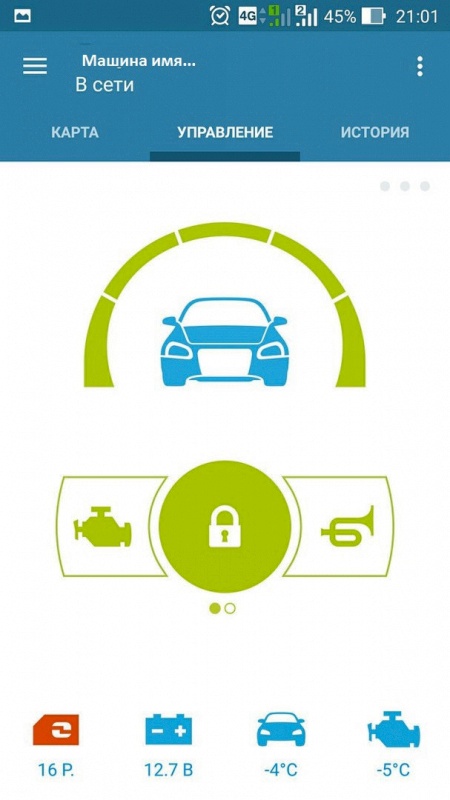

Вводим пин код и попадаем в приложение по управлению автомобилем. В нем мы видим все ли в порядке с машиной, работает ли симкарта и тем самым можно сказать что машина «он-лайн», если все ок стоит подпись «В сети».

На этих двух картинках видно что:

Машина закрыта (посреди в кружочке замок закрыт)

Двигатель выключен ( не подсвечена иконка с двигателем)

Кнопка «бибикалки» -я так понял что это включение режима сигналов, для чего и как — не знаю, не пользовался, возможно как вариант — найти автомобиль на какой-нибудь огромной парковки)))

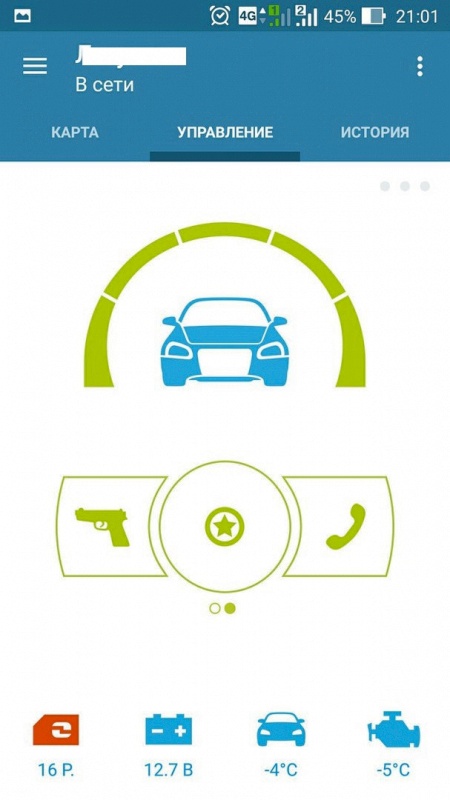

На второй картинки — доп режимы. Я не изучал их, там есть и режим «антиограбления».

Так же отображается:

Баланс симкарты, в данный момент он равен 16 рублям.

Заряд аккумулятора автомобиля, и он равен 12,7 вольтам.

Температура в салоне автомобиля и она равна -4 градусам по С.

И температура двигателя (-5 градусов по С)

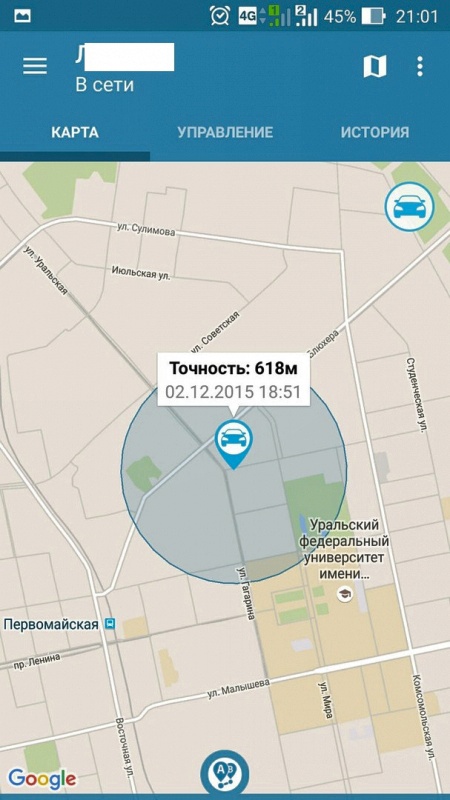

Далее, можно открыть карту, для нахождения автомобиля и контроля его, ну высокой точности нету, т.к. это не модуль с GPS, а всего лишь вычисляется положение по сигналам от вышек сотовых операторов. Я думаю вполне достаточно, радиус 600 метров это не весь город)

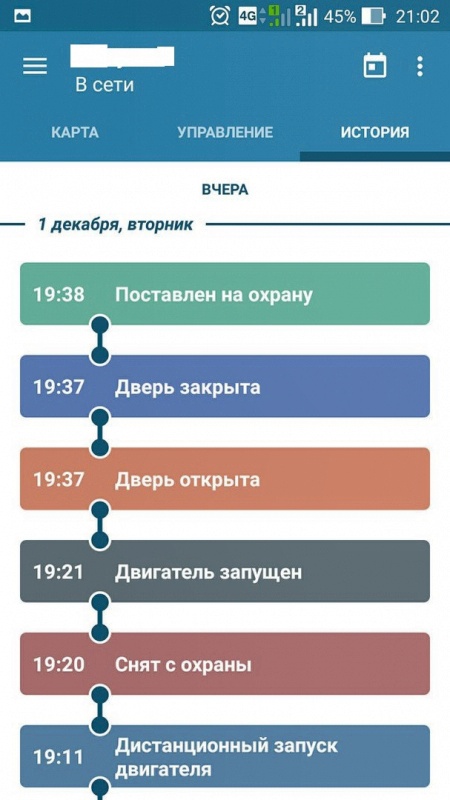

И так же можно отследить последние действия, которые были произведены с автомобилем, вне зависимости от способа управления, лично, либо с пульта, либо через приложение или смс/звонки.

В общем, очень удобная штука, и хорошее дополнение к вашей автосигнализации!

Я рекомендую к покупке данный GSM-модуль StarLine M21 в магазине ОНЛАЙН ТРЕЙД.РУ !

Автономный GSM-модуль StarLine M21 с охранными и сервисными функциями

02.07.2020 446 Электрика

В соответствии с инструкцией Starline M21 этот охранно-телематический модуль обеспечивает оповещение и управление охранным комплексом Старлайн по телефону. Благодаря наличию антенн GPS и GSM поисковое устройство также производит мониторинг местоположения автомобиля по различным каналам связи.

Комплектация

Практически все модули StarLine имеют аналогичную комплектацию и легко устанавливаются. Комплектация модуля «СтарЛайн М21» следующая:

  • Системный блок прибора.
  • Переходник для подключения к автосигнализации.
  • Провода для подключения.
  • Резистор.
  • Сим-карта.
  • Инструкция по установке «СтарЛайн М21».
  • Светодиодный датчик.
  • Микрофон высокой чувствительности.

Связь с системой налаживается после установки «СтарЛайн М21» и сим-карты посредством мобильного телефона. Владелец транспортного средства может выбрать наиболее удобный способ управления из трех предложенных.

Положительные отзывы


Смотреть галерею

Внешне комплект выглядит скромным, однако его функциональность и эксплуатационные возможности показывают высокую производительность. Автомобилисты, к примеру, указывают и на стабильную поддержку сигнала в условиях удаленности на большие дистанции, и надежность электротехнической основы, а также богатый спектр коммуникационных инструментов. Отмечают владельцы «Старлайн М31» и отличия от конкурентных моделей. Разница обуславливается целым набором дополнительных опций. В частности, пользователю этого модуля доступна возможность удаленного управления автозапуском мотора, функция прослушивания салона и контроль некоторых систем обогрева. Но для последней опции необходимо заранее организовать еще одну линию подключения к блоку управления от целевого обогревательного прибора. Собственно, это же касается и оптических систем.

Возможности модуля

«СтарЛайн М21» работает с любыми SIM-картами всех GSM-операторов. В настройках модуля можно указать четыре разных номера, на которые будут отправляться оповещения вне зависимости от их расположения. Для каждого номера можно настроить индивидуальные параметры сообщений.

При синхронизации с автомобильной сигнализацией модуль мгновенно оповещает владельца транспортного средства о любом срабатывании: открытии дверей, запуске двигателя, открытии багажника или капота или срабатывании датчиков удара или наклона. Дополнительные каналы могут использоваться для включения при активации сигнала тревоги, включения и отключения охраны, прослушивания салона.

При использовании телематики «СтарЛайн М21» в качестве самостоятельной охранной системы используются три основных канала для контроля автомобиля: к ним подключают датчики капота, багажника, дверей, педали тормоза или ручного тормоза. Текст и способ оповещения могут программироваться отдельно для каждого интерфейса. Владелец автомобиля мгновенно оповещается в случае несанкционированного срабатывания контролируемой зоны.

При подключении «СтарЛайн М21» к «Бинар 5Д СВ» с модуля можно направлять специальную команду, заглушающую двигатель автомобиля при попытке его угона. В устройстве предусмотрена функция запрета управления с любых номеров за исключением номера владельца транспортного средства.

StarLine m31 – модуль gps, который подарит удобство автолюбителю

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Сигнализация StarLine – это оптимальный вариант по цене и качеству для установки в отечественных и иностранных автомобилях. Все сигнализации этой марки являются очень чувствительными, по-современному навороченными и многофункциональными. Совместно с автомобильной сигнализацией водитель может установить в салон своего автомобиля и GPS/GSM модуль старлайн м31, что позволит управлять охранной системой и следить за машиной прямо с мобильного устройства. Модуль работает не только с сигнализациями StarLine, а и с другими охранными системами. В каждом случае его работа точная, качественная и быстрая. А ещё это устройство имеет ряд дополнительных функций, с которыми потребитель будет иметь возможность познакомится дальше.

Почему стоит выбрать StarLine M21?

Модули «СтарЛайн» обладают широким функционалом и большим количеством преимуществ, благодаря которым водители получают эффективное устройство управления автомобилем. Как свидетельствуют имеющиеся о системе «СтарЛайн М21» отзывы, можно выделить такие преимущества охранной системы, как:

  • Отслеживание по цифровой шине местонахождения транспортного средства.
  • Высокая точность определения местоположения автомобиля.
  • Возможность работы с сотовыми сетями в режиме LBS.
  • Запись в сим-карту модуля четырех номеров, на которые будут рассылаться сообщения и осуществляться звонки. Оповещения на каждый номер настраиваются отдельно.
  • Работа в широком температурном диапазоне от -40 до +85 градусов.
  • Сим-карта не теряет работоспособности в температурном диапазоне от -45 до +105 градусов.
  • Запрос от устройства данных о состоянии баланса карты, уровне заряда аккумулятора, уровне сигнала.
  • При превышении водителем максимально допустимой скорости система отправляет соответствующий отчёт.

Модуль «СтарЛайн М21» работает с системами LBS, GSM и GPS, что обеспечивает высокую скорость реакции на проблему и быстрое оповещение владельца транспортного средства. Текст для уведомлений записывается владельцем самостоятельно в память модуля.

В инструкции «СтарЛайн М21» указываются дополнительные функции: блокировка двигателя, автоматический и дистанционный запуск мотора, функция подогрева, постановка и снятие с режима охраны. Устанавливается модуль за несколько минут, настройка может осуществляться посредством специального программного обеспечения при помощи стандартных СМС-команд. В инструкции по установке «СтарЛайн М21» подробно описан весь процесс настройки прибора. В тексте сообщения, присылаемого системой владельцу транспортного средства, указывается точная причина тревоги. Работает модуль беспрерывно и прекрасно отслеживает автомобиль. Для обеспечения безопасности и полоценной защиты транспортного средства специалисты рекомендуют устанавливать одновременно два модуля.

Ещё несколько положительных качеств модуля gps/gsm StarLine m31

Модуль старлайн – это система, которая может работать, как совместно с автосигнализацией так и без неё. Дополнительными положительными качествами этой системы можно назвать такие показатели:

  • компактный размер и лёгкость в плане веса;
  • высокую продуктивность модуля;
  • возможность модуля взаимодействовать с автосигнализацией и мобильным устройством;
  • низкое потребление электроэнергии прибором;
  • длительный срок эксплуатации.

Модуль старлайн – это один из лучших образцов, он пользуется спросом, стоит умеренно, работает всегда исправно и имеет много дополнительных возможностей. Он может работать с разными сигнализациями или самостоятельно, всегда поддерживает связь с мобильным устройством. У этого устройства старлайн есть и другие интересные модификации. Это даёт дополнительную возможность водителю выбрать для использования более интересный и выгодный вариант.

Читать еще:  Охранно-мониторинговый комплекс Маяк Starline M17 GPS+ГЛОНАСС

У модуля много положительных качеств и практически нет минусов. Он работает в беспрерывном режиме и предоставляет водителю нужную информацию именно в тот момент, когда ему это необходимо. Это самая современная система, которая позволит полностью контролировать любой автомобиль, всегда держать его в поле зрения и при необходимости посмотреть находится ли он в безопасности. Корректная работа модуля зависит от правильности его установки и настройки функций. Как это делается пользователь найдёт в инструкции. Чтобы работа системы была правильной нужно соблюдать нормы безопасности и не допускать повреждений устройства. StarLine m31 предназначен для владельцев машин, которые ценят удобство, комфорт и безопасность.
StarLine M31снят с производства*Реализация автозапуска от 2 500 руб.
StarLine M31 – миниатюрный GSM-модуль, при помощи которого можно управлять различными охранными и сервисными функциями посредством мобильного телефона: определить местоположение транспортного средства, завести двигатель, получить данные о заряде аккумулятора и прослушать происходящее внутри салона.

Модуль может работать как самостоятельное устройство, так и совместно с автосигнализацией практически любых производителей. Управление осуществляется при помощи: специального мобильного приложения (на платформе iOs и Android), SMS-сообщений и звонка. Прибор поддерживает использование более 50 различных команд. Специально разработанное программное обеспечение экономит заряд аккумулятора.

Дополнительные функции

LBS-технология позволяет отслеживать местоположение транспортного средства при помощи модуля «СтарЛайн». Устройство отличается повышенной термостойкостью и способно работать в температурном диапазоне от -45 до +105 градусов и устойчивостью к повышенной влажности, ударам и вибрациям.

Владелец автомобиля может получить определенные сведения от GSM-модуля: об уровне заряда аккумулятора, балансе сим-карты устройства, уровне GSM-сигнала и о превышении максимального уровня скорости. Установить StarLine M21 можно как самостоятельно, так и в специализированных центрах.

Приложение для мобильных устройств

На смартфоны на операционных системах Windows Phone 8, Android и iOS устанавливается специальное программное обеспечение StarLine. На телефон можно получить подробную информацию о состоянии транспортного средства:

  • Температуру двигателя.
  • Заряд аккумуляторной батареи.
  • Температуру в салоне.

Приложение автоматически оповещает владельца транспортного средства о состоянии баланса. Зоны срабатывания сигнализации интуитивно понятно отображаются в приложении. Открывается подробная история срабатываний модуля. На экран смартфона выводится информация о текущем местоположении автомобиля. Владельцы модуля «СтарЛайн М21», выпущенного до 2014 года и оснащенного наклейкой телематика 2.0, могут полноценно отслеживать машину с полным отображением информации о маршруте, скорости и треках.

StarLine M21 и StarLine M31. Телематика

Обзор телематических модулей StarLine M21 и M31

Устройства созданы для расширения возможностей охранных систем StarLine и других производителей. С помощью gsm модуля, управление сигнализацией StarLine теперь возможно посредством мобильного телефона. Различие моделей заключается в наличии у M31 микрофона и GPS-модуля.

Комплектация изделия

  • GSM-модуль;
  • микрофон (StarLine M31);
  • GPS-модуль (StarLine M31);
  • провода для установки;
  • резистор;
  • светодиод;
  • переходник для сигнализаций StarLine;
  • SIM-карта оператора МТС;
  • инструкция по эксплуатации;
  • руководство по эксплуатации , установке и настройке ;
  • памятка;
  • гарантийный талон.

Внешний вид и характеристики

Устройство выполнено в компактном корпусе из качественного черного пластика со встроенной GSM-антенной стандарта 900-1800 МГц, создано для бесперебойной работы в условиях повышенной влажности, сотрясений и в температурном диапазоне от -45°C до +85°C. Возможно использование SIM-карты любого оператора и программирование до четырех номеров для рассылки оповещений. Благодаря малым габаритам может комфортно разместиться в самой неожиданной для злоумышленников нише салона автомобиля.

Основной задачей GSM-модуля является возможность оповещения владельца о срабатываниях сигнализации с помощью SMS-сообщения или звонка, управления при помощи смартфона на базе iOS или Android OS. Помимо основного предназначения по снятию максимального расстояния для управления охранной системой и повышению комфорта, устройство может работать как самостоятельная сигнализация с охранными и противоугонными свойствами, имеет выходы на концевики дверей, капота, багажника, стояночного тормоза или педали тормоза. Владелец системы будет мгновенно оповещен о нарушениях по любой из зон охраны.

Маленький модуль можно использовать и для дистанционного запуска двигателя. Пользователю доступны:

  • запуск по команде с телефона;
  • с определенной переодичностью;
  • по будильнику;
  • по температуре.

А если Ваш автомобиль оборудован системой предпускового подогрева двигателя Webasto, то M21 или M31 справятся и с его управлением по шине W-BUS.

Таким и будет интерфейс мобильного приложения для смартфонов на базе iOS, Android OS или Windows Phone 8 — абсолютно понятным и интуитивным. При подозрении в угоне, одним касанием можно включить режим антиограбления или подать импульс на остановку двигателя, при этом можно запрограммировать функцию запрета управления со всех номеров, кроме номера владельца. Из интересных особенностей можно отметить возможность оповещения при низком заряде АКБ, получения данных об уровне GSM-сигнала или отчета о превышении скорости.

Приложение подскажет, когда нужно пополнить баланс. На дисплее смартфона будут показаны зоны срабатывания сигнализации. Доступна подробная история действий, происходивших с охранной системой. В случае необходимости будет отображено местоположение автомобиля на карте. Для владельцев оборудования, выпущенного в 2014 году, с наклейкой телематика 2.0 будет, доступен полноценный мониторинг автомобиля с отображением треков, скорости и маршрута.

Интерфейс приложения для iPhone.

Интерфейс приложения для Android.

Интерфейс приложения для Windows Phone.

Преимущества StarLine M31

В то время как модуль M21 использует для определения местонахождения автомобиля только LBS технологию, которая может давать не совсем корректные данные, учитывая сигналы сетей GSM, модуль М31 на ура справляется с задачей при помощи GPS-антенны. Теперь точное местонахождение автомобиля показывается на картах в мобильном приложении и на специальном сайте starline-online.ru, где может быть сформирован и отчет о перемещении.

На случай подозрения в проникновении злоумышленников в Ваш автомобиль, в системе М31 предусмотрен микрофон, который включается специальной командой при звонке на номер модуля. Уровень чувствительности микрофона также регулируется командами с телефона.

Вывод:

Телематические устройства СтарЛайн М21 и М31 многофункциональны и привнесут новые возможности в уже имеющуюся охранную систему. Помимо этого могут функционировать как автономные сигнализации с функцией автоматического запуска двигателя, возможностью управления с мобильного телефона и мониторинга точного местоположения автомобиля в случае М31.

Охранно-поисковый модуль Starline M21 -снят с производства

  • Гарантия 1095 дней
  • Задать вопрос
  • Установить в г.
  • Основное
  • Характеристики
  • Видео
  • Фотоотчеты
  • Инструкции
  • Комплектация

Охранный модуль StarLine M21 – командуйте автомобилем со своего мобильного телефона

Охранный модуль StarLine M21 может использоваться как совместно с автомобильными сигнализациями, так и в качестве независимой охранной системы. Вы можете определять местонахождение автомобиля практически на неограниченном расстоянии (в зоне действия Вашего сотового оператора). Модуль StarLine M21 также способен передавать информацию о попытке проникнуть в салон, о срабатывании датчиков сигнализации и т.д. Информация поступает на телефон автовладельца в виде голосовых или текстовых сообщений.

Простота управления

В охранный модуль устанавливается SIM- карта, поддерживающая стандарт связи GSM. Управление осуществляется отправкой кодированных сообщений либо же вызовами с мобильного телефона. Также есть третий вариант управления, который подразумевает отсылку команд на модуль через приложение, работающее на базе Android или iOS. Во всех случаях местонахождение модуля определяется через станции сотовой связи. При этом точность обнаружения составляет 100-250 метров.

Скачать мобильное приложение

Возможность использования модуля в качестве независимой охранной системы

Модуль StarLine М21 оснащен 3 независимыми входами, на которые можно подключить выключатели дверей, багажника или тормозов. При срабатывании подключенного оборудования модуль оповещает владельца тревожным сообщением на телефонный номер. Ответной командой пользователь может заблокировать двигатель автомобиля.

Дистанционное включение дополнительного оборудования

Если подключенная к модулю StarLine M21 сигнализация имеет возможность дистанционного запуска двигателя, то эта функция также может быть реализована подачей команды с мобильного телефона автовладельца. Также StarLine M21 позволяет дистанционно активировать предпусковые обогреватели.

Что еще может StarLine М21:

Запрашивать уровень приема сигнала GSM и значение напряжения аккумулятора автомобиля

Запрашивать баланс установленной в модуль SIM- карты

Формировать отчеты в формате SMS-сообщений о превышении скорости

Использовать индивидуальные тексты SMS-сообщений

Основные преимущества StarLine М21:

Простое управление посредством мобильного телефона

Оповещение на телефон владельца (до 4 номеров)

Возможность использования в качестве самостоятельной охранной системы

3 входа для подключения концевых выключателей

Возможность управления предпусковыми обогревателями

Компактный дизайн обеспечивает скрытую установку

Работа в широком диапазоне температур от от-40 до +85°С

Возможность управления функцией автозапуска сигнализации с помощью мобильного телефона

Просим обратить внимание пользователей на то, что данный модуль не способен одновременно управлять сигнализацией и использоваться в качестве самостоятельного модуля запуска двигателя.

Ток потребления в спящем режиме

Напряжение питания постоянного тока

Исполнение антенны GSM

встроена в модуль

Максимальная емкость резервного аккумулятора

Ток потребления максимальный (зажигание вкл.)

Диапазон рабочих температур

Данный видеоролик подготовил и прислал наш уважаемый клиент Ярослав Анатольевич Борщенко из города Курган.

Данный видеоролик подготовил и прислал наш уважаемый клиент Вячеслав Викторович Владимиров из города Лермонтов.

Данный видеоролик подготовил и прислал наш уважаемый клиент Арсен Робертович Хачатурян из города САМАРА.

Фотоотчет по установке охранно-поискового модуля Starline M21

Руководство пользователя StarLine M21 (pdf)

Инструкция по использованию мобильного приложения StarLine M21 (pdf)

Инструкция по установке StarLine M21 (pdf)

Презентация StarLine M21 (pdf)

переходник для подключения к автосигнализации StarLine

Различия между GSM-модулями StarLine M21 и StarLine M31

Рост популярности охранных систем с широким набором функций, управлять которыми можно с помощью телефона, смартфона или через Интернет, заставил производителей адекватно реагировать. Крупные игроки подготовили GSM-системы и телематические автосигнализации. Некоторые компании позаботились и о владельцах «простых» систем, предложив специальные модули, способные существенно расширить функциональность «старых» устройств.

Компания StarLine выпустила на рынок телематические модули, среди которых модели StarLine M21 и StarLine M31. Многих потенциальных покупателей интересуют особенности предложенных модулей и различия между моделями.

Общее в модулях StarLine M21 и StarLine M31

Охранно-телематические модули StarLine M21 и М31 способны превратить обычную автосигнализацию в высокофункциональную охранно-сервисную систему с расширенным набором функций. Модули могут быть использованы для улучшения автосигнализаций StarLine и охранных систем от других производителей. Управление системой StarLine при согласовании с такими модулями возможно везде, где есть покрытие GSM-сети.

Отличительные черты устройств: возможность управления с помощью мобильного телефона и функция определения координат по технологии LSB. Покупателям модулей производитель предлагает бесплатные приложения для смартфонов, обеспечивающие удобное интуитивно понятное управление.

Читать еще:  ТОП-9 моделей автомобильных сигнализаций с хорошей защитой от угона

Модули позволяют управлять автомобильной сигнализацией следующими способами:

  • Со смартфона (доступны приложения для iOS и Android);
  • Звонком на номер автомобиля или отправкой соответствующего текстового сообщения.

В StarLine M21 и М31 можно устанавливать SIM-карту любого оператора, в память которой можно записывать до четырех телефонных номеров с индивидуальным способом информирования каждого (программируется). В случае срабатывания модуль отправляет подробную информацию о его причине (детализация – открытый капот, дверь, багажник, включено зажигание, отключен стояночный тормоз и т.п.).

Предусмотрена возможность эксплуатации модулей в качестве самостоятельного охранного устройства (модуль имеет три входа для подключения концевых выключателей). Заблокировать работу двигателя в случае попытки угона можно простой командой через SMS или с приложения для iOS и Android. StarLine M21 и M31 можно использовать для дистанционного управления предпусковыми подогревателями (например Webasto), доступна возможность блокирования команд по телефону, кроме номера телефона владельца.

  • Запрос уровня GSM-сигнала;
  • Программирование индивидуальных SMS-оповещений;
  • Запрос баланса;
  • Информирование текстовым сообщением о превышении скорости.

Отличия модулей StarLine M21 и StarLine M31

Модуль StarLine M31, в отличие от «младшей» модели, умеет определять координаты не только по LBS, но и по GPS-технологии. Наличие GPS-приемника – одно из главных отличий М31 от модуля М21. По запросу владелец получает на телефон координаты транспортного средства и ссылку, перейдя по которой можно увидеть расположение транспортного средства на карте.

StarLine M21 предоставляет возможность управления и программирования с помощью стандартных 42 команд. В активе StarLine M31 – поддержка более 50 команд управления и программирования.

Наличие микрофона – еще одно преимущество более продвинутого модуля М31. Прослушивать салон и регулировать чувствительность микрофона можно дистанционно с мобильного телефона владельца.

Кроме прочего, StarLine M31 имеет функцию информирования при выезде транспортного средства из установленной зоны контроля (информирование на телефон владельца).

Модуль M31 позволяет осуществлять автозапуск двигателя без сигнализации.

GSM модули для сигнализаций Старлайн: основные команды и настройки

Использование сигнализации на автомобиле предоставляет автовладельцу множество преимуществ, главным из которых выступает уверенность в безопасности своего движимого имущества.

Чаще всего охранные комплексы работают по радиоканалам и дальность связи может достигать до 2000 м. Но важно понимать, что данный показатель даже на популярных системах от Starline может быть значительно снижен из-за помех, холмистой местности, городской застройки и других факторов.

По этой причине связь с автомобилем может нарушаться даже тогда, когда он стоит в соседнем дворе. Для решения этой проблемы оптимально использовать комплексы с GSM модулями.

Вставляемый в сигнализации Старлайн GSM модуль

Производитель Starline выпускает универсальные сигнализации. Их преимущество заключается в том, что даже при отсутствии каких-либо систем их можно в будущем доукомплектовать.

Это касается и моделей без ЖСМ. В большинство из них GSM модуль может устанавливаться дополнительно для получения более расширенного и легкого управления автомобилем.


Модуль GSM Starline и сама сигнализация

Содержание

  • Что представляет собой GSM модуль и для чего предназначен
  • Основные функции GSM модуля
  • Основные команды управления
  • SMS управление
  • Как правильно настроить

1. Что представляет собой GSM модуль и для чего предназначен

GSM модуль представляет собой компактную плату, которой доукомплектовывается основная система. В конструкцию входит несколько микросхем и слот для СИМ-карты.


Интегрируемый модуль GSM Starline сверху и снизу

SIM идет в комплекте. Но стоит обратить внимание, что она зарегистрирована на производителя, расположенного в СПб, из-за чего стоимость услуг может быть достаточно высокой при условии использования в другом регионе РФ.

К слову, ЖСМ модули «Старлайн» работают с любыми операторами мобильной сети, что позволяет подобрать наиболее комфортный для себя тариф.

Важной особенностью выступает отсутствие антенны. В большинстве аналогов она присутствует и значительно усложняет монтаж модуля.

В «Старлайн» за связь отвечает встроенный антенный блок в основной плате. Дополнительные манипуляции со стороны пользователя не требуются.

Качество связи достаточное для отслеживания авто и управления сигнализацией в любом месте, где имеется покрытие мобильного провайдера.

Модули GSM могут устанавливаться на большинство сигнализаций Старлайн. Они могут быть как интегрированы в системы (с автозапуском или без него), так и сразу присутствовать в поставке автосигнализаций.

В последнем случае в названии охранного комплекса будет присутствовать «GSM». Наиболее популярно применение ЖСМ модулей на Starline a63, a93, a36, a39, а94.


Starline A93 GSM

В комплексе с основным функционалом дополнительная установка ЖСМ платы позволит получить более высокий уровень безопасности.

2. Основные функции GSM модуля

    Контроль сигнализации и ее управление. Пользователь может контролировать состояние авто, датчиков, независимо от расстояния между владельцем и ТС. Оповещение автовладельца о любых изменениях в работе охранной системы. В память модуля можно записать до 4 номеров, куда будут приходить уведомления. Некоторые модули, включая M22, могут подключаться и использоваться автономно. Встроенный процессорный блок имеет три разъема для подключения концевиков дверей, крышки багажника и педали тормоза. Каждый их них программируется индивидуально. При наличии в авто предпускового обогревателя управление им может осуществляться через GSM. Важно подключить «Вебасто» или «Эбершпехер» через W-BUS для возможности использования телефона в качестве пейджера.

Среди уникальных функций GSM модуля стоит отдельно выделить режим антиограбления. В данном случае комплекс способен распознать вынужденную остановку автолюбителя и ситуации, когда его силой выгоняют из автомобиля. Система позволяет как сохранить движимое имущество, так и здоровье владельца.

Принцип работы построен на том, чтобы дать грабителю уехать от пострадавшего на определенное расстояние, после чего комплекс заглушит силовой агрегат.

Блокировка осуществляется на скорости менее 30 км/ч. Предварительно злоумышленник будет предупрежден о скорой остановке двигателя. А учитывая компактность модуля и возможность его скрытой установки, отключить его быстро не удастся.

Также ЖСМ модуль выполняет и стандартные функции. Это дистанционный запуск двигателя, его остановка, настройка активации защиты с сиреной или без нее. Для работы с системой пользователю достаточно скачать приложение на телефон.

3. Основные команды управления

Работа с GSM платой Starline осуществляется с помощью голосового управления или SMS-оповещений. Тип соединения является диалоговым, и владелец всегда получает данные о выполнении той или иной команды. Для этого может использоваться основной номер или три дополнительных телефона, регистрируемые владельцем.

Доступно применение и гостевых номеров. Для входа в систему понадобится ввести специальный пароль. В случае повторного неверного ввода, команды с гостевого смартфона блокируются на один час в целях безопасности.

Что касается самих команд, то голосовое управление осуществляется путем звонка на модуль ЖСМ. При наличии связи Вы услышите приветствие сигнализации. Далее пользователь может выполнить команды, указывая цифры:

    10 – снять с охраны; 11 – постановка на охрану; 12 – охрана без датчика удара; 13 – охрана без дополнительных датчиков; 14 – охрана без предварительного датчика удара; 15 – охрана без датчика наклона; 20 – дистанционная остановка ДВС; 21 – дистанционный запуск двигателя; 31 – активация функции «Антиограбление»; 40 – запрос координат расположения авто; 41 – запрос о состоянии датчиков; 50 – отключение сервисного режима; 61 – включение прослушивания салона (доступно только при связи с основного номера телефона).

Если пользователь не помнит наименование какой-либо команды и под рукой нет инструкции, по команде «0» система перечислит все возможные действия.

Для обеспечения максимального высокого уровня безопасности с гостевого номера невозможно дистанционно запустить и остановить двигатель, а также выполнить ряд других функций.

Ознакомиться со всеми возможностями и ограничениями можно в инструкции по эксплуатации.

4. SMS управление

SMS управление осуществляется через отправление сообщений на номер автомобиля. Список команд можно найти в инструкции. Основные из них имеют аналогичные наименования с голосовым управлением. Но при этом имеются дополнительные названия команд.


SMS команды управления

Важно отметить, что смс контроль имеет несколько большие возможности. Например, владелец может запустить или остановить предпусковой обогреватель, активировать режим «ПАНИКА», запросить данные о балансе, состоянии GSM, включить «Антиограбление». Также только через SMS сбрасывается код авторизации.

Помимо основных команд, в системе предусмотрены информационные алгоритмы, а также настройки. К ним относятся запрос списка зарегистрированных устройств, пароля, информации о качестве сигнала и другие.

Также автовладелец может удаленно записывать и удалять основные номера телефонов, запрашивать для них пароли и осуществлять другие изменения работы охранного комплекса.

Использование ЖСМ модуля «Старлайн» предоставляет владельцам ТС достаточно гибкие возможности по контролю своего имущества.

5. Как правильно настроить

Установку GSM модуля для получения гарантированной качественной работы лучше доверить профессиональным сервисным центрам, где учтут все нюансы. При самостоятельном монтаже и настройке пользователю понадобится:

    Найти сервисную клавишу «Валет». Если неизвестно, где она установлена, необходимо связаться со специалистами, которые ее монтировали. При выключенном зажигании нужно поочередно нажать на клавишу 7 раз. Включите зажигание.

При правильном выполнении всех действий сигнализация Starline автоматически найдет новые установленные модули и зарегистрирует их в памяти процессорного блока.

После успешной регистрации на брелоке отобразится индикатор спутника.

Иконки, означающие подключенный GSM модуль

После этого можно переходить к настройке телематических опций.

Изначально нужно выполнить звонок на установленный GSM модуль сигнализации Starline. После успешного соединения номер зарегистрируется в качестве основного M1. Для подтверждения придет SMS. Далее пользователь настраивает пароли:

    PW. Используется при связи с охранным комплексом со второстепенных телефонных номеров M2, M3, M4, сохраненных в памяти комплекса. PS. Пароль, используемый при смене основного номера. Важно сохранить его для исключения неприятных ситуаций.

Дальнейшая настройка осуществляется в соответствии с инструкциями от производителя. Разработчики Starline сформировали подробные алгоритмы действий по формированию всех возможных параметров сигнализации, включая ГЛОНАСС модуль, если он устанавливался.

Если кратко подвести итог, то ЖСМ модуль от «Старлайн» предлагает автолюбителям расширенный функционал, повышенный уровень безопасности и комфорт использования системы. Для управления используется мобильное приложение, благодаря чему не требуется применение дополнительных брелоков.


Приложение для работы со Старлайновским модулем GSM

На сайте действует модерация комментариев. Перед тем, как Ваше сообщение здесь появится, его проверят модераторы. При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
