Замена шаровых ВАЗ 2114

Замена шаровых опор на ВАЗ 2114-2115

При качестве российских дорог и поставляемых комплектующих в магазины запчастей, шаровые опоры на автомобилях ВАЗ 2114-2115 приходится менять довольно часто, хотя бывают и исключения, и они ходят по 50-70 тысяч километров. Произвести замену можно самостоятельно, но под рукой должны быть все необходимые инструменты, полный список которых приведен ниже:

1. домкрат
2. молоток и монтажная лопатка
3. ключ на 17 и 19
4. головки и трещотки для большего удобства
5. специальный съемник шаровых опор

Первым делом нам стоит слегка ослабить болты крепления переднего колеса, и затем поднять переднюю часть автомобиля домкратом. Теперь можно снять колесо, предварительно отвернув до конца все болты. Желательно также подстраховаться и подставить под днище упоры, а также поставить машину на ручной тормоз.

Далее можно откручивать гайку крепления шарового пальца опоры к рычагу, использую обычный накидной ключ, либо головку с воротком:

После этого вставляем наш съемник под резинку (пыльник) опоры и откручиваем болт съемника до тех пор, пока от действия рычага приспособления, палец не выскочит из своего посадочного места:

После чего необходимо отвернуть два болта крепления шаровой ВАЗ 2114-2115 с верхней стороны, как это показано на фото ниже:

Как видно на приведенном выше снимке, с завода она прикручена болтами с профилем TORX, но в магазине с комплектом опор идут обычные болты под ключ на 17. Теперь опора практически свободна для снятия. Чтобы получить доступ к демонтажу, можно подставить под тормозной диск кирпич и аккуратно опускать домкрат, тем самым освобождая пространство для снятия:

Затем берем новую шаровую, снимаем пыльник и обязательно наталкиваем внутрь смазки, типа литол:

Ставим пыльник на место и производим замену опоры в обратной последовательности. Могут возникнуть сложности при установке, но при наличии монтировки и приложении немалых усилий, можно со всем этим справиться. Цена новых шаровых на ВАЗ 2114-2115 колеблется в зависимости от производителя в районе 300-450 рублей за штуку.

Замена шаровой опоры ВАЗ 2109, 2114.

Доброго времени суток. В этой статье пойдёт речь о том, как понять, что неисправна шаровая опора на ВАЗ 2109 — 2114, и о замене шаровой опоры на ВАЗ 2109 — 2114.

Признаки неисправной шаровой опоры ВАЗ 2114, 2109.

Если, проезжая по кочкам или мелким неровностям, Вы слышите стук в передней подвеске ВАЗ 2109, 2114, то это повод начать искать неисправность! Есть два способа проверки шаровой опоры ваз 2109 — 2114 на неисправность.

Для первого способа не требуется смотровая яма, но нужен домкрат. Вывешиваем переднее колесо на домкрате и резко дёргаем его на себя и от себя. Если шаровая опора неисправна, то она будет издавать звук и колесо будет иметь люфт.

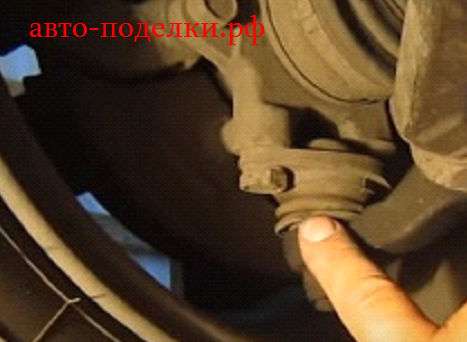

Если у Вас есть гараж со смотровой ямой или эстокада, то осмотрите пыльники шаровых опор на наличие повреждений. Если пыльник порван — это признак износа шаровой опоры ваз 2114 и такую шаровую лучше заменить даже если она пока не стучит. Засуньте между шаровой и рычагом лом или монтировку. Обоприте один конец о рычаг, а другой об болт или корпус шаровой и попробуйте раздвинуть их. Для удобства, можно повернуть руль в сторону проверяемого колеса. Если есть люфт, то шаровая подлежит замене.

Многие задаются вопросом: может ли вылететь шаровая на ваз 2109? Ответ: Да! Может! Поэтому при признаках неисправности этой детали не затягивайте с ремонтом. Тем более это не сложно. Далее я расскажу как заменить шаровую ВАЗ 2109 — 2114 своими руками.

Как заменить шаровую опору на ВАЗ 2109, 2114.

Для замены шаровой опоры ВАЗ 2109, 2114 поставьте машину на домкрат и снимите колесо. Теперь открутите одну гайку, крепящую шаровую к рычагу, и два болта крепления шаровой опоры к ступице.

Если у Вас есть съёмник шаровых опор.

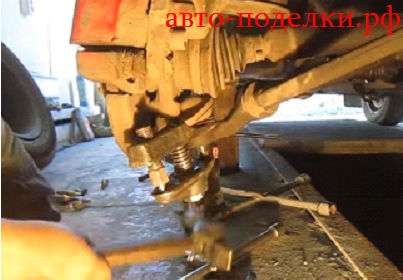

Если у Вас есть съёмник, то поставьте его как показано на фото и снимите шаровую.

Как снять шаровую без съемника на ваз 2109 — 2114.

В случаи отсутствия съёмника, придётся снимать рычаг полностью. Для этого откручиваем болт крепления стойки стабилизатора поперечной устойчивости (яйца), гайку крепящую «саблю» к рычагу и болт крепления рычага к кузову. Снимаем рычаг, берем молоток потяжелее и выбиваем шаровую.

Бывают ситуации, когда болты прикипают к сайлентблокам или Вам просто лень снимать рычаг. В таком случаи можете воспользоваться запасным вариантом, но он не всегда может сработать.

В этом варианте шаровую не стоит откручивать от ступицы. Открутите лишь гайку крепления шаровой к рычагу. Нагрейте газовой горелкой рычаг в месте, где в него входит шаровый палец. Греть следует примерно около 3-ёх минут. Далее так же как и в способе проверки шаровой на неисправность, засуньте лом между шаровой и рычагом и надавите на лом. Чем длиннее лом, тем проще снять шаровую таким способом это важно.

Вы узнали как менять шаровые на ваз 2109 — 2114. Если остались вопросы, напишите их в комментарии и я обязательно Вам отвечу!

Замена шаровой опоры на ВАЗ 2114 своими руками

Не секрет, что автовладелец должен внимательнейшим образом следить за состоянием своего транспортного средства. Это касается и шаровых опор. Если не уследить за их выходом из строя, продолжать передвигаться на автомобиле с дефектными элементами, это может грозить серьезными последствиями. Неисправная шаровая опора приводит к тому, что колесо просто отлетает, автомобиль становится неуправляемым. Вряд ли стоит описывать дальше, что может произойти.

Мы вас не хотим пугать, а просто стимулируем следить за опорами на своей машине. Процедура замены шаровой опоры на ВАЗ 2114 достаточно простая, особых навыков иметь не нужно. Конечно, опыт в ремонте машин вам пойдет только на пользу, поскольку позволит выполнить работу быстрее и даже качественнее некоторых автомастерских.

Признаки неисправности

Разумеется, замена шаровой опоры на автомобиле ВАЗ 2114 требуется тогда, когда данный элемент находится в неисправном состоянии. Но как это определить?

Существует несколько характерных признаков того, что опора приказала долго жить, потому в самое ближайшее время ее требуется заменить на новую:

1. При движении по дороге с небольшими неровностями и при невысокой скорости, наблюдается характерный шум — стук;
2. Во время поворотов слышен скрип. Некоторые путают его с хрустом при езде. Это не одно и то же;
3. Шины изнашиваются неравномерно;
4. При прямолинейном движении автомобиль словно виляет, хотя никаких манипуляций рулем вы при этом не выполняете.

Но это скорее симптомы, которые не всегда могут дать однозначный ответ. В связи с этим рекомендуем использовать более капитальный метод, позволяющий действительно понять, в какой состоянии находится шаровая опора в данный момент:

1. Для этого вывешивается колесо при помощи домкрата. Конечно, поднимайте то колесо, в неисправности опоры на котором вы хотите убедиться.
2. Монтировку вставляют между рычагом и поворотным кулаком в районе опоры. Сделайте несколько движений вверх и вниз монтировкой.
3. При подобных манипуляциях может появиться стук. Его даже можно ощутить.
4. Такие явления говорят о том, что шаровая опора пришла в негодность, потому ее срочно требуется менять.

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

• Башмаки;
• Сухая ветошь;
• Набор головок;
• Набор накидных ключей;
• Домкрат;
• Смазка литол (можно заменить на графитную смазку);
• Новые шаровые опоры;
• Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту . Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор.

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.
12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

Советы бывалых автомобилистов

Некоторые ремонтные работы предполагают разборку определенных узлов. И шаровая опора исключением не является. Опытные автомобилисты дают на этот счет несколько дельных советов, с помощью которых можно одновременно убить двух, а то и больше зайцев.

• Проинспектируйте состояние всего днища, раз вы забрались под автомобиль.
• Проверьте качество натяжения троса от ручного тормоза, а также убедитесь в целостности самого тросика.
• Проверьте автомобиль на предмет наличия подтеков масла, смазок, охлаждающей жидкости.
• Убедитесь в целостности поддона, защиты картера двигателя.
• Каждый агрегат проверьте на наличие механических повреждений, трещин, сколов.
• Проинспектируйте гайку-натяжитель от рулевой колонки. Ее периодически приходится подтягивать. Раз вы оказались под машиной, это удобный момент выполнить такую работу.
• Загляните в конструкцию трансмиссии, убедитесь, что трансмиссионное масло находится на нужном уровне.

Плюс ко всему, любой самостоятельный ремонт, каждая небольшая инспекция — это монетка в вашу собственную копилку личного опыта. С ним вы сможете выполнять куда более сложные процедуры, нежели замена шаровой опоры.

Не стоит забывать еще один важный момент . Самостоятельный ремонт множества узлов — это сохранность семейного бюджета. На сэкономленные деньги вы сможете куда-то отвезти свою семью, купить что-то полезное для дома. Или приобрести комплект новых качественных шин, дисков, сделать работу по тюнингу. Ведь в техническом плане, благодаря вашим стараниям, машина находится в прекрасном состоянии.

Замена шаровой опоры ВАЗ 2114

При наружном осмотре передней подвески обнаруживается что порван пыльник шаровой опоры, то оно подлежит замене, только в том случае, если пыльник порван достаточно долгое время. Определить это можно по характерному загрязнению и влаге внутри пыльника.

Вначале снимаем колесо. Для технической безопасности машину лучше всего поставить на специальную подставку “пирамидку”, если работа выполняется не на подъемнике, а на обычном домкрате.

Если при демонтаже шаровой опоры, обнаруживается, что все болты окислились и заржавели, то обрабатываем их специальным средством от ржавчины “WD-40”.
Выкручиваем два болта.

Также откручиваем нижний болт.

Важно! Пока нижняя гайка не откручена от шаровой опоры, не пытайтесь выбить ее, иначе она будет проворачиваться вместе с шаровой, что приведет к дополнительным проблемам со скручиванием гайки.
Когда все болты и гайки раскручены, с помощью специального съемника демонтируйте шаровую опору с посадочного места.

Если с помощью съемника, шаровая опора не выходит из посадочного места, то необходимо немного поджимая съемник, простукивать молотком снизу, либо по посадочному месту на рычаге.

Не забывайте периодически подтягивать болт съемника. Когда опора соскочит с посадочного места, снимаем съемник.
Рычаг висит на сайлентблоках и на стабилизаторе. Поэтому чтобы вынуть шаровую опору, нужно монтировкой отвести рычаг вниз.

Шаровая опора демонтирована, тогда начинаем обратную сборку в той же последовательности. Также нажав монтировкой на рычаг, устанавливаем шаровую опору обратно.
Если в процессе установки шаровой опоры не получается подогнать ее к месту крепления двумя болтами, нужно поступить следующим образом. В начале наживляем шаровую опору на два болта, и направляем втулку опоры, в приблизительное место посадки шаровой на рычаге.

Когда все установлено на свои места, закручиваем все болты, хорошенько их протягиваем, устанавливаем колесо на место. На этом наш несложный процесс замены шаровой опоры закончен.

Шаровые опоры ВАЗ 2114: замена и диагностика

В этой статье мы расскажем о том, как произвести ремонт подвески на автомобиле ВАЗ 2114, а конкретнее – о замене шаровых опор. Это элементы, которые выходят из строя чаще всего, несмотря на то, что они являются практически вечными. Если судить по инструкция к применению. Но на срок службы шаровых опор влияет манера езды автомобилиста, качество дорожного покрытия, а самое главное – первоначальное качество изделия.

К сожалению, все чаще можно встретить на рынке некачественный товар, восстановленный, который прослужит очень мало. Существует мнение, что восстановленные шаровые опоры могут работать еще довольно долго. Но есть ли смысл в восстановлении такого простого и довольно дешевого механизма?

Стоимость шаровой опоры на автомобиль ВАЗ 2114, а также на большинство переднеприводных моделей, составляет не более 500 рублей. Причем за такую цену вы приобретете очень качественный товар. Но давайте ближе к теме статьи, а именно – к проведению ремонта подвески автомобиля.

1. Диагностика неисправности шаровой опоры
2. Подготовка к замене и инструменты
3. Проведение замены

Диагностика неисправности шаровой опоры

Выявить поломку довольно просто, для этого вам потребуется всего лишь сесть на переднее сиденье автомобиля. В том случае, если появится своеобразный хруст со стороны подвески, можно говорить о неисправности именно шаровой опоры ВАЗ 2114.

Даже не нужно пытаться искать какие-либо иные причины, неисправность именно в этом шарнире. Причем хруст своеобразный может наблюдаться и при медленном движении автомобиля. При разгоне он обычно пропадает, но это зависит от степени износа механизма.

А второй способ диагностики заключается в том, чтобы руками подергать колесо автомобиля в вертикальной плоскости. Если имеется поломка, то вы обязательно услышите хруст.

Аналогичное явление и при использовании монтировки. Ее необходимо установить между рычагом подвески и ступицей колеса. Если резко двигать монтировкой, можно услышать все тот же противный звук.

Для верности можно даже загнать автомобиль на смотровую яму или эстакаду. Возьмитесь за рычаги подвески и несколько раз дерните их вниз. Хороший стук, как говорится, выйдет наружу. А если положить ладонь на корпус шаровой опоры ВАЗ 2114, то можно почувствовать небольшую вибрацию изнутри.

Подготовка к замене и инструменты

Для проведения ремонта вам потребуются следующие инструменты:

1. Съемник шаровых опор. Цена такого инструмента составляет порядка 350-400 рублей. Советую вам приобрести его, так как он обязательно пригодится вам в будущем.
2. Стандартный набор ключей и отверток.
3. Смазка типа «Литол».
4. Домкрат и надежные опоры.
5. Противооткатные упоры , которые подставляются под задние колеса для недопущения скатывания автомобиля.

Вот и все, теперь необходимо подготовить автомобиль к ремонту. Для этого нужно установить противооткатные упоры, ослабить болты крепления колес, поднять ремонтируемых сторону при помощи домкрата и установить ее на опору. В качестве опоры можно использовать деревянные бруски, но нежелательно применять такие материалы, как кирпичи, шлакоблоки, и подобные. Они хрупкие и автомобиль попросту может упасть во время проведения ремонта. При необходимости проведите обработку всех резьбовых соединений проникающей смазкой типа WD-40.

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год. Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки.

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

Лада 2114 steep 14ka › Бортжурнал › самостоятельная замена нижних шаровых опор (для новичков)

Меняли их примерно пару лет назад. Тогда замену производил с братом. Помню намучились с ним жуть. В этот раз все делал сам. Решил подробно расписать как что делать.
Нам понадобится:
-вороток
-труба
-головки на 19, 17, 13
-монтажка (лом)
-домкрат
-болонник
После того как подняли машину, подставили под колеса что-нибудь, чтобы не каталась, открутили колесо и подложили под машину можно приниматься за сами шаровые. Сначала открутили гайку на 19.

Если есть съемник, то полностью, если нет его, то на половину.
Если нет съемника, то ломик вставляем между нижним рычагом и шаровой, давим вниз и молотком обстукиваем в месте рычага, куда вставляется палец шаровой.

После того, как смогли сорвать опору, то откручивайте болты на 17 (2шт).

Затем тянем рычаг вниз и вынимаем шаровую. Если вы не слишком сильны, то тогда лучше всего будет открутить стабилизатор от кузова. Но есть вероятность сорвать шпильки после того, как начнете затягивать стаб. Зато с открученным стабилизатором легче оттянуть рычаг вниз и вытащить шаровую.

Но, по ходу работы, я нашел еще один выход из данного положения! Мы просто берем и подставляем под тормозной диск что-нибудь твердое (брусья, кирпичи, блоки и т.д.). Я использовал доски, которые закрывают яму в гараже. Затем опускаем машину. В итоге ступица поднимается и нижний рычаг сам отойдет от нее, а вы сможете легко достать шаровую.

Но ставить шаровую данным способом тяжело! Легче все-таки через откручивание стабилизатора от кузова. И легче и времени сэкономите много (если шпильки стаба не сорвете). Собираете все в обратном порядке.

Теперь пару слов о том, как парился со стабом.
Открутить то его открутил, а вот обратно поставить силушки не хватает. На излом идет! Тогда берем то, что можно подложить под тормозной диск. Опять же использовал доски. Выстраиваем под машиной продольно (как двигатель стоит) и ломиком подтягиваем крепление стаба вверх и пытаемся попасть в шпильки.

Лучше начинать с той шпильки, которая ближе к задней части авто. Закручиваем гайку, а другое крепление подтянется под свое место.

Разворачиваем ломик и подтягиваем крепление с другой стороны и опять же прикручиваем другую гайку стабилизатора.

Так же хочу добавить еще 1 способ, который является самым простым. Чтобы легче всего было поставить стаб обратно, вы просто опускаете машину с домкрата с прикрученными колесами. Он сам встанет на место и вы спокойно сможете его прикрутить без дополнительного инструмента.
Вроде все. Если кому что не понятно спрашивайте. С праздником всех!)

Лада 2114 2005, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада 2114 Самара, 2007

Лада 2114 Самара, 2008

Лада 2114 Самара, 2005

Лада 2114 Самара, 2007

Комментарии 31

тогда проще яйца открутить и не заморачиваться

Подскажи сколько стоят шаровые опоры и краб ?!))

комплект шаровых 590 рублей, сверху фотка есть (2), а краб рублей 100-200, помню что не дорого он стоит, еще тогда удивился его ценой

Спасибо большое тебе за инфу))

Теперь мозги осталось узнать сколько стоят ))))

в районе 2500, на авито раньше много объяв было с мозгами

Это первая машина моя до этого не интересовался не когда тачками, теперь с трудом вникаю в это)))

с детства увлекался авто, тюнингом, у меня до 14-ки 9-ка была, примерно такого же золотистого цвета, еле избавился от нее, решил потом не спешить с покупкой машины, а дальше сложилось все по очень удачному сценарию, сейчас еще копейка стоит, нужно доделывать ее, а денег лишних нет, если нужно с подвеской повозиться, приезжай, помогу, инструмент есть, гараж с ямой попрошу у знакомого

Спасибо за предложение просто я уже загнал к знакомому на сто))ну если что как нибудь заеду ))

с детства увлекался авто, тюнингом, у меня до 14-ки 9-ка была, примерно такого же золотистого цвета, еле избавился от нее, решил потом не спешить с покупкой машины, а дальше сложилось все по очень удачному сценарию, сейчас еще копейка стоит, нужно доделывать ее, а денег лишних нет, если нужно с подвеской повозиться, приезжай, помогу, инструмент есть, гараж с ямой попрошу у знакомого

У меня еще вопрос ))что можно сделать если вся панель в коцках, что бы не менять

мне кажется самое простое-это попробовать заполировать, если еще по пластику полироль имеется, точно не знаю, а так можно обшить либо алькантарой, дешево и сердито, как говорится, либо флоком, но за флоком сильно ухаживать надо, чтобы панель смотрелась, ведь это самый настоящий пылесборник

А алькантар где его купить и по чем метр?)

алькантару купить можно на сограте-это на красных партизан, где кинотеатр европа, только чуть дальше к объездной ехать, справа будет сразу за косметик магнит, либо на авторынке на обрывной улице, еще можно спросить на лизы чайкиной, на против мрэо гаи есть тоже автомобильный рынок, так же есть вариант спросить в тюнинг магазинах, на гаврилова в глобусе, но глобус давно уже не хвалят, еще тюнинг магазин есть на уральской 9/1, слева будет он, но цены в тюнинг магазинах выше чем на рынке, еще попробуй в гуле посмотреть, может на контору попадешь, которая продает их оптом, думаю дешевле еще обойдется, чем на рынках брать, цену алькантары не знаю

Я в понедельник на авторынок еду где мясокомбинат там наверно тоже будет ?!

думаю найдешь там, еще попробуй поторговаться, иногда уступают в цене, чуток, но двигаются)

Замена шаровой опоры ВАЗ-2114 своими руками: особенности проведения работ

На автомобилях ВАЗ-2114 замена шаровой опоры осуществляется при поломке подвески. Шарнир необходим для нормальной работы передней стойки и соединения ее с нижним рычагом. Благодаря такой простой конструкции поворачиваются колеса на автомобиле.

Ведь стойка и ступица закреплены внизу на шаровом шарнире, вверху на опорном подшипнике. Примерно посередине стойки имеется поворотный кулак, который соединен с рулевой рейкой посредством тяг. На последних, кстати, тоже установлен шаровый шарнир – наконечник.

Признаки поломки шаровой

Всего один симптом у неисправной шаровой опоры – характерный стук. Причем его можно спутать с тем, который доносится от гранат. Вот только ШРУСы хрустят при повороте (только при сильном износе они будут постоянно издавать неприятные звуки). А шаровые стучат при медленной езде даже по ровной дороге. При наезде на кочки звук усиливается. Чтобы точно убедиться в неисправности элемента, нужно заложить между рычагом и поворотным кулаком ступицы ломик и сделать несколько рывков – стук появится сразу же.

Инструменты и приспособления для ремонта

Для того чтобы самостоятельно выполнить ремонт, вам потребуется наличие следующих инструментов:

1. Гидравлического или пневматического домкрата.
2. Набора ключей.
3. Съемника для шаровых опор.
4. Монтажной лопатки или небольшого лома.
5. Противооткатных упоров (башмаков) и опор под автомобиль.
6. Деревянного бруска.

Также обязательно купите комплект, в который входят:

1. Шаровый шарнир для автомобилей ВАЗ моделей 2108, 2109, 2114 и т. д.
2. Резинометаллический пыльник шаровой опоры. На нем не должно быть повреждений, будьте внимательны при выборе.
3. Гайка с фиксатором резьбы.
4. Два болта с граверными шайбами.

Обязательно приобретите смазку «Литол-24» или аналогичную, чтобы при установке забить ее под пыльник. Это увеличит ресурс элемента.

Подготовка к проведению ремонта

Перед тем как осуществить замену шаровой опоры ВАЗ-2114 своими руками, нужно сделать несколько подготовительных действий:

1. Под задними колесами поставьте противооткатные башмаки (упоры). Можно использовать даже кирпичи. Если ремонт планируется сразу на обеих сторонах, то зафиксируйте все задние колеса.
2. Далее необходимо баллонным ключом ослабить на переднем колесе затяжку болтов.
3. При помощи домкрата приподнимите ремонтируемую сторону машины.
4. Полностью теперь можно выкрутить болты на колесах.
5. Автомобиль лучше всего установить на надежной опоре – оставлять его на домкрате опасно, может упасть.

После проведения всех подготовительных работ можно приступать непосредственно к замене элемента.

Требования к новой шаровой

Удостоверьтесь в том, что новый пыльник шаровой опоры находится в нормальном состоянии – на нем не должно быть трещин и повреждений. Новая шаровая должна иметь сероватый окрас пальца. Никаких дефектов на обойме не должно быть. Не допускается, чтобы палец шаровой вращался свободно – это говорит о том, что элемент некачественный.

У хороших элементов он либо вообще не вращается в обойме, либо делает это очень туго. Старайтесь приобретать изделия отечественных производителей – «БелМаг», «Трек», «Триал», «Кедр», «Надежда», «БЗАК». Не стоит доверяться производителям из Китая или Турции – практика показывает, что такие элементы очень ненадежные и у них маленький ресурс.

Замена опоры

Чтобы произвести замену шаровой опоры ВАЗ-2114, вам потребуется выполнить всего несколько простых действий:

1. С помощью ключа на «17» выкрутить два болта, которыми крепится к поворотному кулаку ступицы обойма шаровой опоры.
2. Желательно заранее вывернуть руль в сторону, чтобы было удобно проводить демонтаж и установку элемента. В процессе ремонта можно вращать стойку, только включите зажигание, чтобы не заблокировался руль.
3. Ключом на «22» необходимо выкрутить гайку, расположенную на пальце шаровой опоры.
4. Осуществить замену шаровой опоры ВАЗ-2114 без съемника проблематично – слишком большое усилие нужно приложить, чтобы палец вышел из конуса. Поэтому установите на рычаге и шаровой съемник.
5. Вращая болт съемника, извлеките палец.

Вот и все, разборка узла окончена. Очистите посадочные места и установите новую шаровую опору, забив под пыльник достаточное количество смазки. Сборка производится в обратной последовательности. Чтобы попасть пальцем шаровой в отверстие ступицы, необходимо ломом отогнуть нижний рычаг.

Шаровая опора на ВАЗ 2114

Конструкция и механизм крепления шаровой опоры на отечественных ВАЗах несколько отличен от способа фиксации на зарубежных марках. В частности:

• вместо привычного рычага подвески встроена цельная металлическая балка;
• шаровая опора крепится верхом вниз.

На первый взгляд ничего особенного, но при систематической эксплуатации по пересеченной местности фаска пальца деформируется, подвергается ударам о неровности дорожного полотна. Вследствие чего владелец испытывает трудности при демонтаже.

Нередко, из-за чрезмерного повреждения резьбы на пальце, задействуют шлифовальную машину, сварочный аппарат для срезания фаски.

Шаровая опора на ВАЗ 2114: оригиналы, аналоги, артикулы, цены

Особенности конструкции шаровой опоры ВАЗ 2114

В отличие от ряда зарубежных марок, шаровая опора на ВАЗ 2114 крепится автономно, без запрессовывания в рычаг подвески. Процесс замены опоры сокращается, так как нет необходимости дополнительно демонтировать рычаг с сайлентблоками.

Учитывая способ фиксации шаровой опоры, будьте предельно аккуратными при преодолении дорожных препятствий, ухабов, чтобы не повредить фаску металлического пальца. В противном случае задействуйте шлифмашину для удаления поврежденной резьбы.

Характерные признаки неисправности элементов подвески ВАЗ 2114

• стук в передней балке, при преодолении дорожных препятствий, ям, ухабов;
• в рулевую колонку ощутима вибрация, биение;
• на скорости свыше 80 км / час машину становится все труднее удерживать;
• поворот колеса сопровождается металлическим скрипом, нехарактерным звуком;
• протектор на покрышках неравномерно изнашивается.

Наиболее распространенные причины выхода из строя элементов подвески ВАЗ 2114

• несоблюдение собственником машины сроков проведения технического осмотра;
• последствия экономии на качественных, оригинальных запчастях, вследствие чего детали не выхаживают должного ресурса;
• агрессивный стиль вождения ВАЗ 2114. В первую очередь это автомобиль легкового класса, а не гоночный болид с соответствующими характеристиками;
• стороннее механическое повреждение поворотного кулака, суппорта, ступицы, опорного подшипника, повлекшее деформацию шаровой опоры;
• нарушение технологии установки.

Перед началом ремонтных работ мастера СТО рекомендуют проводить комплексную диагностику автомобиля с целью изучения общего состояния, идентификации поломок, корректного расчета количества запчастей, расходных материалов. Предварительный осмотр поможет точно выявить место поломки, обнаружить неисправную деталь.

Процесс самостоятельной диагностики вовсе не сложный, наличие спецоборудования, инструмента вовсе не нужно. Достаточно стандартного набора автомобильных ключей, крабовидный съемник. Выпрессовать металлический наконечник без съемника крайне сложно.

Пошаговый процесс диагностики:

• в помощь берем напарника, он будет нажимать руками на крыло, имитируя попадание машины в ухаб. Владелец из-под днища на слух определяет источник;
• если первый способ не принес желаемого результата, воспользуемся старым, проверенным дедовским методом: монтировкой проверяем состояние креплений элементов подвески, ступицы, поворотного кулака.

В исправном состоянии не должно быть сторонних звуков, скрипов, скрежета. В противном случае узлы подлежат замене новыми.

Производитель в инструкции по эксплуатации указывает на максимальный свободный ход пальца шаровой опоры в 0.8 мм. Без наличия специального оборудования проверить допустимый зазор невозможно.

Параллельно с диагностикой и заменой элементов подвески, осматриваем поворотный кулак, ступицу, опорный подшипник, тормозной суппорт. Оцениваем общее состояние, принимаем решение о целесообразности замены изношенных деталей.

Так как работы проводятся вблизи амортизатора, пружины, проверяем на наличие маслянистых потеков, разгерметизацию цилиндра амортизатора. В завершение диагностируем опорный подшипник, расположенный в моторном отсеке.

Замена шаровой опоры на ВАЗ 2114

После завершения комплексной диагностики, приступаем к замене шаровой опоры:

• для удобства используем смотровую яму или подъемник. Платформу, дорожную эстакаду не рассматриваем ввиду непрактичности;
• выполняем основные меры безопасности: устанавливаем противооткатные башмаки, выжимаем рычаг стояночного тормоза, включаем первую скорость для придания устойчивости;
• отвинчиваем крепежные болты, снимаем колесо;
• выкручиваем два болта на «14», фиксирующих верхнюю часть шаровой опоры к поворотному кулаку;
• по аналогии выкручиваем нижнюю гайку, фиксирующую палец;
• далее с помощью крабовидного съемника выпрессовываем палец с основы. Делаем это крайне аккуратно, чтобы не повредить шаг резьбы. Подкладываем деревянную проставку для безопасности;
• опускаем край балки вниз, извлекаем шаровую опору с посадочного места.

Проводим профилактику, дефектовку, очищаем поверхность от остатков смазки, металлической стружки, наслоений коррозии. В проушину наносим тонкий слой графитной смазки.

Если замечаний по работе и состоянию других деталей нет, приступаем к сборке конструкции вновь. По аналогии завершаем замену на противоположной стороне. Последующая профилактика через 15000 км, замена не ранее чем через 35 – 40 тыс. км. Замена шаровой опоры своими руками окончена. О том, сколько стоит услуга в СТО, уточняйте непосредственно у мастеров.

Какой производитель шаровых опор лучше. Принципиальных отличий нет, главное, чтобы полностью совпадали каталожные артикулы с данными руководства по эксплуатации.

Рекомендации по обслуживанию подвески, увеличению сроков эксплуатации механизмов

• приобретайте запчасти, комплектующие исключительно в сертифицированных точках продажи, дилеров, официальных представительствах;
• не покупайте детали, когда их стоимость нехарактерно низка, что указывает на подделку, не оригинальность;
• возьмите за правило умеренный стиль вождения машины;
• эксплуатируйте преимущественно на средних скоростных режимах в диапазоне 80 – 95 км / час. Что позволит увеличить общий ресурс узлов на 15 – 20%;
• при отсутствии личного опыта в обслуживании, пользуйтесь услугами проверенных СТО, автомастерских, где предоставляют гарантию качества на выполненные работы.

К диагностике и устранению поломки подходите комплексно, заменяйте все изношенные элементы, комплектующие. В меньшей степени пользуйтесь услугами кустарных сервисов. С целью предотвращения внезапных поломок, ежедневно проводите беглый осмотр ВАЗ 2114, проверяйте уровни масла, антифриза, жидкости в бачке омывателя.

Замена шаровых ВАЗ 2114

Замена шаровых ВАЗ 2114 возможна своими силами, практически без каких-либо специальных средств или навыков. О том, как, да и зачем вообще это делать, в статье.

Содержание статьи:

• Последствия изношенной шаровой
• Замена на ВАЗ 2114
• Видео

Замена шаровой опоры большинства автолюбителей вызывает страх и мысли, что подобные операции должны проводить только специалисты на СТО. По факту же, в ВАЗ 2114 мало что делается проще, чем эта замена. Итак, для начала, поговорим о том, чем опасна изношенная шаровая опора на ВАЗ 2114.

Опасности изношенной шаровой

Большинство «специалистов» считает, что шаровая должна быть жесткой и зажатой. То есть, она должна шевелиться, но обязательно с большим усилием. Это в корне неверное утверждение. Да, правильная шаровая движется в обойме тяжело, но с небольшим усилием, иначе не будет закусывать. Это чревато повышенным износом самой опоры.

Основной же момент, которые покажет, что надо заменить деталь – это вертикальный люфт. То есть, шаровая не должна стучать. Если она стучит, то рано или поздно палец просто вырвет из обоймы. А если принять во внимание тот факт, что в нашей стране действует только один закон – закон подлости, то произойдет это в самый неприятный и неподходящий момент.

Следующая опасность, которая заключается в изношенной шаровой опоре – это ее поперечный люфт. У большинства современных переднеприводных автомобилей схождение передних колес равно нулю, то есть, они параллельны друг другу. Зачатую люфт в шаровой дает ход колеса 2-3 миллиметра, что сказывается на геометрии колес далеко не лучшую сторону. А это, в свою очередь. Ведет к опасности при вождении, а так же появляется риск потери одной из покрышек за весьма короткий пробег.

Как поменять шаровую на ВАЗ 2114

Итак, прежде всего, надо запастись небольшим количеством инструмента, а именно, торцевым ключом или головкой на 17, воротком, домкратом, молотком, ключом на 22 и терпением.

Приступаем. Для начала, снимаем колесо, само собой, автомобиль надо повесить на домкрат. Важно поставить автомобиль на что-то более устойчивое, например, на чурочку.

Теперь откручиваем гайку пальца шаровой опоры. Важно сначала открутить именно палец, потому что отдельно от рычага шаровую из сошки попросту не достать. Откручиваем гайку не полностью, чтобы она не выскочила куда попало. Потом сильными ударами молотком по сошке отсушиваем палец шаровой.

Теперь просто откручиваем два болта на 17, ломиком или монтировкой опускаем рычаг вниз, затем ставим новую шаровую опору ВАЗ 2114. Очень важно, чтобы при установке крепежные болты начали закручиваться от руки, иначе есть риск повредить резьбу, что закончится заменой ступицы в сборе.

Видео: замена шаровой опоры на ВАЗ 2114
