Система привода Quattro от Audi

Принцип работы полного привода quattro от Audi

Все мы знаем немецкую компанию Audi и большинство в курсе про ее систему полного привода quattro. Здесь мы расскажем вам про ее появление, принцип работы и просто подробно изучим этот механизм.

Содержание:

Для начала следует сказать, что эта система не простая, производитель не стал делать аналоги других производителей. Это уникальный механизм, который имеет немало отличий от конкурентов, кстати, используется он как на кроссоверах, так и на седанах.

Как все начиналось

В 1980-м году компания зарегистрировала данный бренд и саму разработку. С того момента что-то изменялось, и компания делила систему по поколениям. Первое поколение появилось на следующий год после оформления патента. Тогда эта система представляла собой межосевой дифференциал с механической блокировкой электронно или руками водителя.

Вторая версия

В 1988-м году компания Ауди выпустила полностью измененную систему quattro, которая уже работала по другому. Там уже был применен самоблокирующийся дифференциал Torsen, который при необходимости распределял крутящий момент и мог передать до 80% на любую из осей.

Присутствовала блокировка, которая блокировала самостоятельно. Сами сателлиты переместились и стали стоять перпендикулярно валам. После этого время ничего не менялось, кроме как блокировка в 1995-м году, она просто стала электронной.

Третья версия

Только в 2007-м году производитель решил произвести еще ряд изменений. Теперь там установлен независимый самоблокирующийся дифференциал от той же компании Torsen. Но в данном случает он распределял крутящий момент 40 на 60, а при необходимости изменял это соотношение. Например, если у передней оси лучшее сцепление и есть пробуксовка задней, то на нее может быть перекинуто до 70% мощности, задняя ось в таком же случае может получить до 80%.

Четвертое поколение

В 2010-м году инженеры немного улучшили эту систему. Дифференциал был заменен на несимметричный, и появились шестерня в форме короны. По сути распределение момента осталась прежним, но задняя ось теперь смогла получить до 85-ти %.

Последняя модерация

На данный момент последнее пятое поколение системы полного привода quattro. Она появилась в 2014-м году и ее устанавливают до сих пор, на такие автомобили как Audi RS5, Q5, Q7 и так далее. Данная система получила роботизированный механизм E-tron, которая вычисляет правильное распределение крутящего момента по осям и по каждому отдельному колесу.

Это позволило сделать жизнь водителя более удобной и при этом обеспечить безопасности при каких-либо опасных ситуациях связанных, например с заносом.

Владельцы чаще всего не признают старых версий данной системы, они больше всего любят два последних поколения. Также некоторых не любят последнюю версию, так как считают, что опытный водитель среагирует намного лучше, чем роботизированная система E-tron. Но есть и обратная сторона, некоторые наоборот доверяют роботу.

Схема полного привода от Ауди

Как мы уже говорили, эта система отличается от подобных у других производителей. Здесь постоянный полный привод и продольное расположение, как мотора, так и коробки передач. Такую схему производитель использует практически для каждого авто бренда.

Стандартная версия:

  • раздатка;
  • КПП;
  • межколесный дифференциал;
  • карданная передача;
  • основные передачи.

Как работает система quattro

Система спокойно может работать в паре с автоматической коробкой передач и с механической. На передней оси присутствует вал привода, задача которого передать крутящий момент от раздатки на главную передачу и межколесный дифференциал передней оси. Вал находится в отдельном кожухе. Если рассматривать предпоследние версии, то там большая часть деталей расположены в одном кожухе.

Межколесный дифференциал спереди имеет свободный дифференциал, который как мы уже говорили с 1995-го года, управляется электроникой. Сама система полного привода берет свое начало с КПП, соединенной с раздаткой. Также эта конструкция имеет дифференциал межосевой, которая как раз и занимается распределением момента по осям. Дифференциал соединяется с КПП механически.

Все зависит от конструкции раздаточной КПП, крутящий момент может распределяться с помощью приводных валов или же через так называемую зубчатую передачу.

Система E-tron в большинстве случаев используется на гибридных версиях. Эта схема представляет собой всем привычный бензиновый мотор и два электромотора. Первый агрегат имеет мощность в 33 кВт и находится он спереди, а сзади расположен электромотор на 60 кВт.

Вывод

Да это система реально может принести вам много хлопот в случае поломки, но вы должны думать сразу перед покупкой. Если вам не нужен полный привод, то нет смысла его брать так как он увеличит расход топлива, а вы не получите ничего от него ведь вы брали автомобиль для того чтобы просто ездить.

Другое дело, если вы приобретали автомобиль с системой полного привода quattro намерено, и вы изначально понимали для чего он вам нужен. Чаще всего люди его приобретают для того чтобы гонять, ведь постоянный полный привод обеспечивает хороший старт с места.

Видео

Система полного привода quattro

Мы с вами уже уделили внимание таким творениям, как xDrive и 4motion. Под этими громкими именами кроится работа инженеров BMW и Volkswagen над системами полного привода. Теперь пришло время рассказать о quattro от Audi.

К слову, возможно не всем известно, но в 1980 году концерном Audi был представлен автомобиль с таким же названием. Изюминка заключается в том, что именно на нем впервые была установлена основополагающая система полного привода с одноименным названием. Главным отличием quattro от конкурентов является его год создания, ведь это первая система полного привода для легкового автомобиля в мире. Благодаря quattro Audi в период с 1982 по 1987 года умудрилась одержать 23 победы в раллийных соревнованиях разного калибра.

Кому нужно сказать спасибо за quattro?

Говоря о системе полного привода, созданного концерном Audi, нельзя не упомянуть человека, благодаря которому бренд вышел на совершенно новые высоты популярности своих машин. Этого человека зовут Фердинанд Пиех. Фердинанд в 1974 году занял пост руководителя конструкторского отдела и с этого момента время его пребывания в Audi принято называть «Эрой Пиеха». Ведь за 6 лет усердной работы ему удалось сконструировать пятицилиндровый двигатель, технологию турбонагнетания и, конечно же, разработать систему полного привода quattro, которая прошла через десятилетия и радует владельцев автомобилей марки Audi по сегодняшний день.

Как мы уже отмечали, технология постоянного полного привода была впервые использована на одноименной модели Audi Quattro, которая была представлена на Женевском автосалоне 3 марта 1980 года. Даже любители лучших автомобильных симуляторов знают об этой машине не понаслышке, ведь ее было воссоздано в таких играх как Need For Speed:The Run, GranTurismo 4, а также в серии игр Colin McRae Rally. Изначально машина предназначалась для раллийных соревнований, но всем она настолько полюбилась, что ее стали покупать и для повседневного использования. Именно из-за уважения к этой легендарной модели на всех машинах нынешнего производства с системой полного постоянного привода название quattro пишется с маленькой буквы.

Безусловно, сегодня система потерпела больших изменений, но это до сих пор позволяет удерживать пальму первенства устойчивости автомобиля на дорогах со сложной проходимостью. Официально концерн из Ингольштадта никогда не выделял разработки системы, поэтому вы не найдете на официальном сайте компании громкие слова о численных новых поколениях полноприводной трансмиссии. Исключением может быть лишь 2012 год, когда Audi действительно представил новое поколение своего quattro, но об этом чуть позже.

Поколения или этапы развития системы полного привода от Audi

Выше мы уже отметили, что в 1980 году была представлена Audi Quattro. Этот год можно смело считать рождением и первым поколением quattro. Разработкой наслаждались вплоть до 1988 года, когда Фердинад Пиеха представил новый этап развития своей трансмиссии. Система получила самоблокирующийся симметричный дифференциал, который позволял перераспределять крутящий момент на любую из осей до 80%. С этого момента о разработках в Ингольштадте забывают и пожинают плоды своих трудов.

С наступлением нового тысячелетия количество конкурентов росло, а BMW и Volkswagen уже успели представить свои разработки общественности. Во многом по этой причине в 2007 году после долгой и кропотливой работы миру предстало третье по счету неофициальное поколение трансмиссии. Полный привод от quattro получил дифференциал, который в стандартном положении позволял работать в режиме 40 на 60, при этом была возможность перераспределять крутящий момент с улучшением сцепления до 70% на переднюю пару колес и 85% на заднюю ось.

В связи с тем, что Audi никак не выделял этапы развития quattro, сложно привести точный список изменений в те или иные года, однако о 2012 годе можно говорить смело.

Официальное второе поколение quattro

В 2012 году произошел знаменательный момент. Нет, мы имеем в виду не конец света, который предсказывали Майя. Audi, выждав более 30 лет, наконец представил новое поколение своего творения. Это событие сопровождалось феноменальной рекламой, премьера которой состоялась в перерыве одного из матчей Национальной футбольной лиги США. Маркетинговый отдел выпустил минутный ролик, где была показана охота буксировщика на автомобиль концерна, получившего новое поколение полного привода AWD. Сложно не заметить, что реклама была снят по мотивам легендарной классики Германа Мелвилла, который подарил миру роман «Моби Дик, или Белый кит».

Сегодня три немецких бренда могут заставить покупателя теряться в мыслях относительно того, кого же выбрать, ведь все системы полного привода достойны друг друга. Одно сказать можно точно. Нынешние Германия верховенствует и покоряет сердца всех автолюбителей уже на протяжении долгих лет.

Система полного привода quattro как работает. Видео

Устройство полного привода Quattro

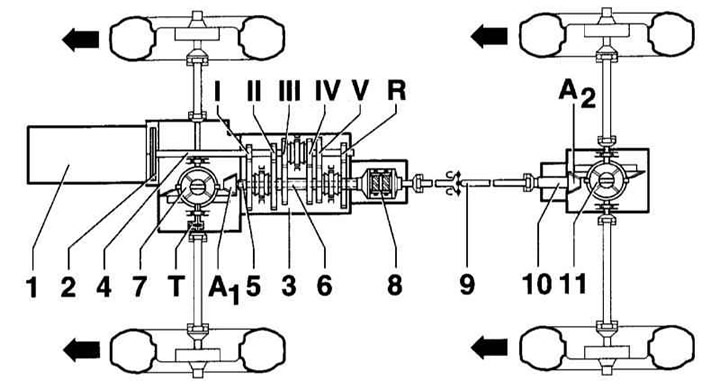

Audi A4 B6. Трансмиссия. Сцепление и приводные валы

  • 1 — Двигатель
  • 2 — Сцепление
  • 3 — Ручная КПП
  • 4 — Первичный вал КПП
  • 5 — Вал отбора мощности
  • 6 — Полый вал
  • 7 — Передний дифференциал
  • 8 — Дифференциал Торсена
  • 9 — Карданный вал
  • 10 — Задний вал отбора мощности
  • 11 — Задний дифференциал
  • I — 1-я передача
  • II — 2-я передача
  • III — 3-я передача
  • IV — 4-я передача
  • V — 5-я передача
  • R — Задний ход
  • A1 — Главная передача передняя
  • A2 — Главная передача задняя
  • T — Привод спидометра

Автомобиль AUDI A4 quattro имеет постоянный полный привод. Для привода задних колёс дополнительно применены: карданный вал, дифференциал задней оси, два приводных вала задних колёс, а также межосевой дифференциал Торсена.

Карданный вал передает крутящий момент от КПП передней оси на дифференциал задней оси. От дифференциала задней оси два приводных вала передают движение задним колёсам. Для компенсации различных оборотов колёс и распределения крутящего момента между передней и задней осями, в зависимости от условий движения, на моделях с полным приводом дополнительно установлен самоблокирующийся межосевой дифференциал Торсена, который может передавать переменный крутящий момент на передние и задние колёса.

Особенности буксировки

Модели с полным приводом могут буксироваться с поднятыми передними или задними колёсами.

Таким образом, однако, автомобиль не может буксироваться на расстояние более 50 км и скорость буксировки не должна превышать 50 км/час. Буксироваться автомобиль должен на специальном транспортере.

Предостережение: У автомобилей с полным приводом двигатель при буксировке не должен работать. Общие указания по буксировке приведены в разделе Поддомкрачивание и буксировка.

Система полного привода quattro — устройство, принцип работы

Система полного привода quattro применяется концерном Ауди на своих автомобилях более 25 лет.

Её отличительной особенностью является то, что она постоянно распределяет крутящий момент с учетом необходимости одновременно между четырьмя колесами. Данное свойство позволяет обеспечивать отличные показатели активной безопасности, стойкое сцепление всех колёс с дорогой на всех покрытиях, сохраняя совершенную устойчивость даже в случае бокового ветра.

Система полного привода кватро позволяет совершать моментальный разгон, достигать хорошей управляемости, сохраняя устойчивость при совершении маневра и расхождении со встречным автомобилем на больших скоростях.

Так что же позволяет автомобилям с системой полного привода quattro добиваться таких совершенных характеристик?

Особенность технологии quattro заключается в том, что она применяется на машинах, где двигатель и трансмиссия размещены продольно. Существует шесть поколений полного привода системы Quattro по неофициальной статистике.

Полный привод на автомобилях Audi осуществил внук Фердинанда Порше — инженер Фердинанд Пиех. Первой он внедрил систему полного привода в Audi 80. Для приведение в движение задних колёс применили карданный вал, задний редуктор по конструкции был одинаков с передним, но его развернули на 180 градусов. Подобная конструкция отличалась отсутствием межосевого дифференциала, что приводило к определённым трудностям на резких виражах и при парковке. Данный тестовый автомобиль был окрещён Audi A1(проект 262).

Читать еще:  Как сделать панорамную крышу на автомобиль

Затем появилось второе поколение, где уже появился межосевой дифференциал. Постепенно вносились новые изменения и совершенствования, развивая систему полного привода кватро, лучшие из которых дошли и до наших дней.

Устройство системы

Сегодня существуют различные модификации систем полного привода Quattro, но несмотря на различия в их конструкциях выделяется общее устройство:

коробка передач, раздаточная коробка, карданная передача привода задней оси, главная передача и задний межколесный дифференциал, вал привода передней оси, главная передача и передний межколесный дифференциал.

Схема системы полного привода quattro:
1 — коробка передач; 2 — раздаточная коробка; 3 — карданная передача; 4 — главная передача и задний межколесный дифференциал; 5 — вал привода передней оси; 6 — главная передача и передний межколесный дифференциал.

В трансмиссию может быть установлена как коробка-автомат, так и механическая коробка передач. Раздаточная коробка соединяется непосредственно с коробкой передач.

По конструкции она обеспечивает включение межосевого дифференциала, который распределяет крутящий момент на заднюю и переднюю ось. Корпус дифференциала механически соединяется с коробкой передач. Крутящий момент на оси может распределяться в зависимости от конструктивной особенности раздаточной коробки через отдельную зубчатую передачу или приводные валы.

Принцип работы quattro

Принцип работы quattro можно рассмотреть на примере quattro VI, используемой на Audi RS5. Дифференциал, который оснащён коронными шестернями, обладает распределением тяги в нормальных условиях 40:60. При автоматической частичной блокировке переброс тяги осуществляется в пределах 70/30 до 15/85(вперёд/назад).

Как только появляется разница между передними и задними колесами в частоте вращения сателлиты проворачиваются и благодаря профилю зубьев ведомые торцевые шестерни раздвигаются, сжимая пакет фрикционов. Он и производит частичную блокировку дифференциала. Наибольший крутящий момент, который может быть подан на заднюю ось, достигает 85%, на переднюю — около 70%. Благодаря тому, что дифференциал с коронными шестернями обладает широким диапазоном перераспределения крутящего момента, он значительно превосходит предыдущих своих оппонентов по обеспечиваемой тяге. Крутящий момент и усилия перераспределяются в соответствии условиям движения и без задержки. Максимальное быстродействие и эффективность обеспечиваются за счёт работы по механическому принципу.

Одним из главных достоинств дифференциала с коронными шестернями являются малая масса и компактность. Узел почти на 2 кг весит меньше, чем дифференциал предыдущего поколения, его вес составляет 4,8 кг. В модели RS 5 инженеры совмещают дифференциал с коронными шестернями с программным обеспечением, которое управляет торможением, получившее название torque vectoring. Новая система позволяет обеспечивать динамичное и точное поведение автомобиля при любом прохождении поворотов.

Видео:

На сегодняшний день авангард полноприводной технологии возглавляют три версии quattro: постоянный полный привод quattro, постоянный полный привод quattro с коронными шестернями и межосевым дифференциалом, а также привод quattro, где используется спортивный дифференциал.

Не так давно стало известно, что скоро нас ждёт совершенно новая трансмиссия полного привода. Фирменная система Quattro изменится кардинально, став электрической. Передние колёса, по-прежнему, будут вращаться традиционным мотором, а задние посредством тяги, получаемой от двух электромоторов. То есть она станет гибридной, и будут соответствовать технологии Plug-in Hybrid Electric Vehicle, что позволит осуществить поездки только от электротяги, а аккумуляторы можно будет подзаряжать от обычной бытовой электросети.

Рис — гибридной силовой установки quattro:
1 — двигатель внутреннего сгорания; 2 — коробка передач; 3 — кабель высокого напряжения; 4 — электродвигатель; 5 — высоковольтная аккумуляторная батарея; 6 — задний мост с электрическим приводом.

С начала появления технологии Quattro и по сей день, она совершенствуется, благодаря тому, что над ней работают ведущие и лучшие инженера концерна Ауди, применяя в её разработке самые передовые технологии и решения. Совершенству нет предела, поэтому система quattro будет развиваться, двигая прогресс в будущее.

Полный привод quattro: что особенного опять придумали в Audi?

Приветствую Вас, мои постоянные подписчики и читатели! Как Вы уже поняли, на повестке дня полный привод quattro принцип работы этой технологии и её особенности.

Настоящие поклонники Audi знают, что ощутить весь кайф от вождения этих немецких автомобилей можно только с приводом quattro. В числе основных преимуществ они, безусловно, назовут динамику, управляемость, манёвренность и скажут ещё много хвалебных слов.

Но так ли это на самом деле или же это просто очередной миф маркетологов? Давайте разберёмся.

Quattro: честный ли этот полный привод?

Инженеры из Ингольштадта представили привод под названием quattro в далёком 1980 году, и, конечно же, до сегодняшнего дня он неоднократно модернизировался и преображался – можно выделить около пяти серьёзных этапов в его истории.

Несмотря на неизбежный технологический прогресс, базовые фишки данной технологии от Audi оставались неизменными всегда – это система постоянного полного привода с продольно расположенным двигателем.

Подчеркнём ещё раз – постоянный полный привод и продольные агрегаты. Благодаря тому, что у машины вне зависимости от ситуации ведущими выступают все четыре колеса, удалось достичь уникальной устойчивости на любом дорожном покрытии, высокой эффективности от торможения мотором и завидной управляемости.

Что придумали в Ингольштадте?

Почему quattro стал столь желанной системой для многих автолюбителей? Всё дело в немецком подходе к инженерии – эти ребята знают, как отточить до блеска любую технологию.

Ну что ж, давайте посмотрим, что там внутри у полноприводных Audi.

Первым делом нужно сказать, что quattro может использовать и механическую коробку передач, и автоматическую, также в зависимости от модели может в определённых пределах меняться и компоновка привода. Но как бы то ни было, а основными элементами системы всегда являются:

  • коробка передач;
  • раздатка (раздаточная коробка);
  • карданная передача;
  • главная передача;
  • межколёсные дифференциалы, имеющиеся на каждой оси.

Как мы уже сказали, коробки передач могут устанавливаться самые разные, но в нашем случае есть одна конструктивная особенность – КПП механически объединена с раздаточной коробкой, которая занимается перераспределением крутящего момента двигателя по осям.

В последние годы инженеры Audi пошли ещё дальше и впихнули в один корпус не только КПП и раздатку, но и вал привода передней оси, главную передачу, а также в придачу ещё и межколёсный дифференциал.

Отдельно надо упомянуть и о межосевом дифференциале, который тоже спрятался в этом корпусе.

С развитием системы quattro он менялся от примитивного с механической блокировкой, до более продвинутого Torsen, технически сложного самоблокирующегося с коронными шестернями, способного в дополнение ко всему менять перераспределение крутящего момента по осям в зависимости от режима езды.

Вращение на переднюю ось, как уже было вскользь упомянуто, передаётся от раздаточной коробки валом к главной передаче и дифференциалу.

На заднюю ось крутящий момент попадает по карданной передаче. Конструктивно она выполнена из двух валов, промежуточной опоры и трёх шарниров равных угловых скоростей. Упирается кардан в задний мост, где, как правило, в отельном корпусе находится главная передача и ещё один межколёсный дифференциал. Он, кстати, может быть свободным с механической или электронной блокировкой, а бывает и с самоблокирующимся Torsen.

Посмотрите это видео, здесь все понятно как работает quattro:

Надо сказать, что не все Audi с четырьмя ведущими колёсами могут похвастаться постоянным полным приводом. Так, к примеру, модели с поперечно расположенным мотором комплектуются автоматически подключаемой системой с муфтой Haldex. Наверное, знатоки уже смекнули, что такая технология это не что иное, как привод 4Motion от Volkswagen.

Экология и четыре ведущих колеса

И в завершение, друзья, несколько слов о зелёных технологиях. Да-да, о них мы в контексте данной статьи вспомнили не зря. Дело в том, что несколько лет назад умельцы из Audi разработали гибридный полный привод, получивший название E-tron quattro.

Организован он следующим образом: передние колёса вращает традиционный двигатель внутреннего сгорания, а вот задняя ось приводится в движение от электромоторов. Такой вот прогресс.

До скорых встреч, коллеги-автолюбители! Изучаем автомобили вместе!

Система полного привода Quattro

Quattro (в пер. с итал. «четыре») – фирменная система полного привода, применяемая на автомобилях марки Audi. Конструкция представляет собой классическую схему, позаимствованную у внедорожников, – двигатель и коробка передач расположены продольно. Интеллектуальная система обеспечивает наилучшие динамические характеристики, исходя из дорожных условий и сцепления колес. Автомобили обладают выдающимися показателями управляемости и сцепления с поверхностью на любом типе дорожного покрытия.

  1. История появления
  2. Развитие системы
  3. I поколение
  4. II поколение
  5. III поколение
  6. IV поколение
  7. V поколение
  8. VI поколение
  9. Элементы современной системы
  10. Принцип работы
  11. Преимущества
  12. Недостатки

История появления

Впервые легковой автомобиль с подобной конструкцией системы полного привода был представлен на Женевском автосалоне в 1980-м году. Прототипом послужил армейский джип Volkswagen Iltis. Испытания в процессе его разработки в конце 1970-х показали отличную управляемость и предсказуемое поведение на скользкой заснеженной дороге. Идея внедрить концепцию полного привода внедорожника в конструкцию легкового автомобиля была реализована на базе серийного купе Audi 80.

Символ интеллектуальной системы полного привода Quattro – электромеханический геккон

Постоянные победы первой модели Audi Quattro в раллийных гонках, доказали правильность выбранной концепции полного привода. Вопреки сомнениям критиков, основным доводом которых была громоздкость трансмиссии, гениальные инженерные решения обратили этот недостаток в преимущество.

Новый автомобиль Audi Quattro получил великолепную устойчивость. Приближенное к идеальному распределение веса по осям стало возможным именно благодаря схеме расположения трансмиссии. Полноприводный автомобиль Audi 1980-го года выпуска стал легендой ралли и эксклюзивным серийным купе.

Развитие системы

I поколение

Система quattro первого поколения оснащалась межколесными и межосевыми дифференциалами свободного типа с возможностью принудительной жесткой блокировки механическим приводом. В 1981 году систему модифицировали, блокировки стали включаться с помощью пневматики.

Раллийная версия Audi Quattro 1980 года выпуска

Модели: Quattro, 80, Quattro Cupe, 100.

II поколение

В 1987 году место свободного межосевого занял самоблокирующийся дифференциал повышенного трения Torsen Тype 1. Модель отличалась поперечным расположением шестерен сателлитов относительно приводного вала. Передача крутящего момента варьировалась в соотношении 50/50 при нормальных условиях, а при пробуксовке на ось с лучшим сцеплением передавалось до 80% мощности. Задний дифференциал оснастили функцией автоматической разблокировки при скорости выше 25 км/ч.

Модели: 100, Quattro, 80/90 quattro NG, S2, RS2 Avant, S4, A6, S6.

III поколение

В 1988 году была внедрена электронная система блокировки дифференциалов. Крутящий момент перераспределялся по осям с учетом силы их сцепления с дорогой. Контроль осуществляла система EDS, которая притормаживала буксующие колеса. Электроника автоматически подключала блокировку многодисковой муфты межосевого и свободного переднего дифференциалов. Самоблокирующийся дифференциал Torsen переместился на заднюю ось.

IV поколение

1995 год – установлена система электронной блокировки переднего и заднего дифференциалов свободного типа. Межосевой дифференциал – Torsen Type 1 или Type 2. Стандартный режим распределения момента – 50/50, с возможностью передачи до 75% мощности на одну ось.

Модели: A4, S4, RS4, A6, S6, RS6, allroad, A8, S8.

V поколение

В 2006 году стал применяться несимметричный центральный дифференциал Torsen Type3. Отличительная особенность от предыдущих генераций – сателлиты расположены параллельно ведущему валу. Межколесные дифференциалы – свободные, с электронной блокировкой. Распределение момента в нормальных условиях происходит в пропорции 40/60. При пробуксовке мощность возрастает до 70% на переднюю и до 80% на заднюю ось. С использованием системы ESP появилась возможность передавать на одну ось до 100% крутящего момента.

Модели: S4, RS4, Q7.

VI поколение

В 2010 году существенное изменение претерпели элементы конструкции полного привода новой модели Audi RS5. Был установлен межосевой дифференциал собственной разработки на основе технологии взаимодействия плоских зубчатых колес. По сравнению с Torsen, это более эффективное решение для стабильного распределения крутящего момента при различных условиях движения.

Центральный дифференциал Quattro на основе плоских зубчатых колес

В обычном режиме соотношение мощности составляет 40:60 для передней и задней оси. При необходимости дифференциал передает до 75% мощности на переднюю ось и до 85% – на заднюю ось. Обладает меньшим весом, облегчает интеграцию в работу управляющей электроники. В результате применения нового дифференциала динамические характеристики автомобиля гибко изменяются в зависимости от любых условий: силы сцепления шин с дорогой, характера движения и манеры езды.

Элементы современной системы

Современная трансмиссия Quattro состоит из следующих основных элементов:

  • Коробка передач.
  • Раздаточная коробка и межосевой дифференциал в одном корпусе.
  • Главная передача, конструктивно выполненная в корпусе заднего дифференциала.
  • Карданная передача, передающая крутящий момент от центрального дифференциала на ведомые оси.
  • Межосевой дифференциал, распределяющий мощность между передней и задней осью.
  • Передний дифференциал свободного типа с электронной блокировкой.
  • Задний свободный дифференциал с электронной блокировкой.

Элементы системы Quattro

Система Quattro отличается повышенной надежностью и износостойкостью элементов. Этот факт подтверждается тремя десятилетиями эксплуатации как серийных, так и раллийных автомобилей Audi. Случавшиеся поломки в основном являлись результатами неправильной или чрезмерно интенсивной эксплуатации.

Читать еще:  Scion iM 2016

Принцип работы

Принцип работы полного привода Quattro базируется на основе наиболее эффективного распределения мощности при пробуксовке колес. Электроника считывает показания датчиков антиблокировочной системы и сравнивает угловые скорости всех колес. При превышении критического предела одним из колес – оно притормаживается.

Одновременно включается блокировка дифференциала, и крутящий момент в нужном соотношении распределяется на колесо с лучшим сцеплением. Электроника распределяет мощность в соответствии с выверенным алгоритмом. Алгоритм работы, разработанный путем многочисленных испытаний и анализа поведения автомобиля при различных условиях движения и состоянии дорожного покрытия, обеспечивает максимальную активную безопасность. Это делает управление автомобилем предсказуемым в сложных условиях.

Эффективность применяемых блокировок и управляющей электронной системы дает возможность полноприводным автомобилям Audi трогаться с места без пробуксовки на любом типе дорожного покрытия. Данное свойство обеспечивает прекрасные динамические качества и проходимость.

Преимущества

  • Превосходная устойчивость и динамика.
  • Отличная управляемость и проходимость.
  • Высокая надежность.

Недостатки

  • Увеличенный расход топлива.
  • Строгие требования к правилам и условиям эксплуатации.
  • Высокая стоимость ремонта в случаях выхода элементов из строя.

Quattro – совершенная система интеллектуального полного привода, проверенная временем и жесткими условиями раллийных гонок. Новейшие разработки и лучшие инновационные решения десятилетиями повышали общую эффективность системы. Выдающиеся ходовые качества полноприводных автомобилей Audi доказывают это на практике на протяжении уже более 30 лет.

crank555 › Блог › Система полного привода Quattro

Система полного привода Quattro на понятном языке

• Система полного привода quattro является системой постоянного полного привода, в которой крутящий момент постоянно передается на все колеса автомобиля. С 1980 года название quattro используется автопроизводителем Audi для обозначения системы полного привода своих автомобилей и является зарегистрированным товарным знаком. Отличительной особенностью системы quattro является продольное расположение двигателя и элементов трансмиссии, которое характерно для большинства автомобилей Audi.

• Несмотря на различия в конструкции систем конкретных автомобилей, система quattro включает следующие традиционные элементы полноприводной трансмиссии: коробку передач, раздаточную коробка, карданную передачу, главную передачу и межколесный дифференциал на каждой оси.

• Схема системы полного привода Quattro:

— Подпись к фото номер 1:

1. коробка передач.
2. раздаточная коробка.
3. карданная передача.
4. главная передача и задний межколесный дифференциал
5. вал привода передней оси.
6. главная передача и передний межколесный дифференциал.

• В трансмиссии quattro может устанавливаться как механическая коробка передач, так и коробка-автомат.

• Раздаточная коробка непосредственно присоединена к коробке передач. Конструктивно она включает межосевой дифференциал, распределяющий крутящий момент на переднюю и заднюю оси. Корпус дифференциала имеет механическое соединение с коробкой передач. Распределение крутящего момента на оси в зависимости от конструкции раздаточной коробки может осуществляться непосредственно через приводные валы или отдельную зубчатую передачу.

• В качестве межосевого дифференциала в системе полного привода quattro использовались и используются:

1. с 1981 года – свободный межосевой дифференциал с механической блокировкой;
2. с 1988 года – самоблокирующийся симметричный дифференциал Torsen с возможностью перераспределения крутящего момента на ось с лучшим сцеплением до 80%. Расположение сателлитов перпендикулярно приводным валам (Torsen Т-1);
3. с 2007 года – самоблокирующийся несимметричный дифференциал Torsen с распределением крутящего момента по осям в стандартном положении 40:60 и с возможностью перераспределения крутящего момента на ось с лучшим сцеплением до 70% — на переднюю ось и до 80% — на заднюю ось. Расположение сателлитов параллельно приводным валам (Torsen Т-3).
4. с 2010 года — самоблокирующийся несимметричный дифференциал с коронными шестернями с распределением крутящего момента по осям в стандартном положении 40:60 и с возможностью перераспределения крутящего момента на ось с лучшим сцеплением до 70% — на переднюю ось и до 85% — на заднюю ось (Audi RS5).
Схема дифференциала Torsen
Раздаточная коробка автомобиля Audi Allroad дополнительно оснащается пониженной передачей.

• Передача крутящего момента на заднюю ось осуществляется с помощью карданной передачи, состоящей из двух валов, трех шарниров равных угловых скоростей и одной промежуточной опоры.

• Главная передача и задний межколесный дифференциал выполнены в отдельном картере. В разное время в системе quattro использовались следующие конструкции задних дифференциалов:

1. с 1981 года – свободный дифференциал с механической блокировкой (ручной или электропневматической);
2. с 1988 года — самоблокирующийся симметричный дифференциал Torsen (Audi V8);
3. с 1995 года – свободный дифференциал с электронной блокировкой.
Вал привода передней оси обеспечивает передачу крутящего момента от раздаточной коробки к главной передаче и межколесному дифференциалу передней оси. Он помещен в отдельный кожух. На последних моделях автомобилей Audi, оснащенных системой quattro, коробка передач, раздаточная коробка, вал привода, главная передача и дифференциал передней оси объединены в одном корпусе.

• В качестве переднего межколесного дифференциала используется сободный дифференциал, к которому с 1995 года добавлена функция электронной блокировки дифференциала.

• На автомобилях Audi с поперечным расположением двигателя (Audi A3/S3, Audi TT, Audi Q3) используется система полного привода подключаемого автоматически, аналогичная системе 4Motion с фрикционной муфтой Haldex.

• Перспективная версия системы полного привода от Audi основана на использовании гибридной силовой установки и носит название E-tron quattro. Данную систему планируется устанавливать на серийные автомобили с 2014 года.

— Схема системы полного привода E-tron quattro:

1. корпус дифференциала
2. солнечная шестерня привода передней оси
3. червячные шестерни
4. солнечная шестерня привода задней оси
5. фланец вала привода задней оси
6. ось червячной шестерни
7. сателлиты
8. полый вал
9. приводная шестерня

Конструктивно система E-tron quattro включает в дополнение к двигателю внутреннего сгорания и коробке передач два электродвигателя — мощностью 33 кВт на передней оси и 60 кВТ — на задней. При этом задняя ось имеет только электрический привод. Питание электродвигателей осуществляется от литий-ионной аккумуляторной батареи, установленной в центральном тоннеле автомобиля.

1. двигатель внутреннего сгорания
2. коробка передач
3. кабель высокого напряжения
4. электродвигатель
5. высоковольтная аккумуляторная батарея
6. задний мост с электрическим приводом

Системы полного привода от Audi и список моделей машин с Quattro

Полный привод в автомобиле – это залог отличной управляемости и приёмистости транспортного средства.

Он даёт водителю уверенность на дороге, особенно в случае мокрого покрытия, гравийных участков и других явлений, повышающих опасность вождения.

Ведь недаром наиболее известная система Quattro от Audi была впервые применена именно на раллийном авто.

Как всё начиналось

Полный привод традиционно использовался во внедорожниках – автомобилях, которые предназначались для езды в трудных условиях. Ставить полный привод на седаны не было смысла – конструкция получалась слишком громоздкой, неоправданно рос расход топлива. Большинство автомобилей, ориентированных на ралли и спорт, оснащались задним приводом, что вносило в гонку особый элемент. Но вот инженеры Ауди предприняли эксперимент на своей раллийной версии 80-й модели, дав ей имя Audi Quatrro. И не прогадали. Сегодня немецкую систему полного привода, разработанную в Ингольштадте, считают одной из самых прогрессивных.

Впервые новинка была представлена на Женевском автосалоне в 1980 году, а уже в 1983 году был выигран мировой чемпионат ралли в личном зачёте, в следующем году – также и в зачёте производителей. С этих пор другие концерны стали ставить 4WD сперва на спортивные, а затем и на серийные седаны, купе и универсалы.

Схема столь удачной quattro была взята из компактного армейского внедорожника Iltis производства дружественного Volkswagen. И хотя позже инженеры «народного автомобиля» отказались от этого принципа из-за распространения авто с поперечным расположением двигателя, в Ауди идею развили на все сто.

Как работает система quattro

В трансмиссии каждого современного автомобиля присутствует такой узел, как дифференциал. Он распределяет вращение от коробки передач на ведущие колёса, а также позволяет им крутиться с разной угловой скоростью. Работа механизма хорошо иллюстрируется в прохождении крутого поворота. В это время внутреннее колесо проходит путь намного меньший, чем внешнее. Если бы не было дифференциала, оно бы пробуксовывало, а управление автомобилем на больших скоростях было бы невозможным.

Но у дифференциала есть и обратная сторона: если колесо теряет сцепление с поверхностью, то крутящий момент распределяется на другое до 100%, и движение становится невозможным. Для решения этой проблемы дифференциал блокируется.

Совокупность решений по работе разных колёс и осей, а также управлению ими и составило уникальность привода quattro.

1 поколение

Первоначальное исполнение полного привода немцы осуществили с помощью комбинации межколёсных и межосевых дифференциалов свободного типа. Это значит, что по умолчанию дифференциал работал всегда – на ровных участках раллийной трассы с твёрдым покрытием и крутыми поворотами система была незаменима. Блокировка включалась водителем принудительно, а привод был механическим.

На это уходило немало времени, да и было нелегко, поэтому уже через год, в 1981 блокировку оснастили механическим приводом.

2 поколение

В 1987 году вместо свободного межосевого дифференциала с принудительной блокировкой была установлена самоблокирующаяся система Torsen 1, которая распределяла крутящий момент между осями поровну. Если какая-то из осей оказывалась нагруженной меньше и теряла сцепление, загрузка могла переходить на другую ось в значении 80% от общей, выдаваемой КПП. Оси шестерён сателлитов были расположены перпендикулярно валу привода. Задний дифференциал снабдили автоматической разблокировкой – при разгоне автомобиля он автоматически включался, чтобы не допустить порчи шестерён.

3 поколение

В 1988 году впервые увидела свет система электронного управления дифференциалом (EDS). Теперь в зависимости от дорожных условий колёса притормаживались в автоматическом режиме. Центральный дифференциал сблокировали с планетарной передачей, увеличив крутящий момент, и многодисковой фрикционной муфтой. Передний межколёсный дифференциал был открытым, задний – Torsen 1, самоблокирующийся. При этом автомобили с механической коробкой передач были близки по своему поведению к заднеприводным, они не могли начать движение, если проскальзывали оба задних и одно переднее колесо.

Машины, оснащённые автоматом, этого недостатка были лишены.

4 поколение

С 1995 года серийные автомобили A4, S4 и RS4 стали снабжаться полностью электронным управлением открытых межколёсных дифференциалов. Система получила название EDL. Благодаря датчикам угловых скоростей колёс ABS буксующие колёса подтормаживаются, а крутящий момент перераспределяется на более загруженные колёса. Межосевой дифференциал снова стал самоблокирующимся, в процессе усовершенствований Type 1 от компании Torsen сменился на Type 2. По умолчанию он нагружал оси в равных пропорциях, но мог изменять соотношение на 3/1.

5 поколение

В моделях Audi с 2006 года стали внедрять ассиметричный полный привод. Это значит, что крутящий момент распределяется центральным дифференциалом Torsen Type 3 не в равных долях, а в отношении 40% на переднюю и 60% на заднюю ось. Это даёт идеальную тягу и управляемость. Похоже, Ауди наконец удалось совместить в автомобиле превосходство полноприводника, особый характер машины с задними ведущими колёсами и практичность авто с передними. Впрочем, при пробуксовке передней оси может быть передано до 75% крутящего момента, а задней – до 80%. С наличие системы ESP можно полностью переместить нагрузку на одну из осей.

6 поколение

В 2010 году Audi отказалась от установки центрального дифференциала Torsen, заменив его на механизм собственной разработки. Основным отличием стало применение плоских зубчатых колёс с косозубым зацеплением. Уменьшился вес конструкции, система получила возможность быстрее реагировать на изменение дорожной обстановки. Распределение между осями в стандартном режиме осталось 40/60.

Преимущества и недостатки системы quattro

Система полного привода Audi недаром пользуется славой одной из лучших в мире. У неё действительно есть плюсы, которые дают превосходство над автомобилями с моноприводом.

  1. Хороший разгон. Имея достаточно мощный двигатель, автомобиль, у которого крутящий момент распределяется на все колёса, быстрее стартует и увереннее набирает скорость.
  2. Управляемость. Чёткая работа дифференциалов и их блокировка в случае необходимости, позволяет входить в поворот предсказуемо и сохранять устойчивость даже на крутых виражах.
  3. Безопасность. Отныне не ни дождь, ни мокрый снег, ни песок, попавший под одно из колёс, не приведут к пробуксовке, заносам и потенциальной аварии. Автомобиль цепко держится за дорогу там, где есть наибольшее сцепление.
  4. Проходимость. Конечно, автомобили Audi – это не полноценные внедорожники, однако на грунтовой дороге или в снежной колее даже владельцы седанов чувствует своё преимущество.
  5. Комфорт водителя. Только самые первые системы Quattro управлялись вручную. В дальнейшем применение самоблоков и электроники полностью освободило водителя от необходимости вникать в управление.
  6. Надёжность. Как механизмы Torsen, так и самостоятельные разработки Audi не требуют частых регламентных работ, многое выдерживают при правильной эксплуатации.
Читать еще:  Антифриз какой марки лучше выбрать: рейтинг производителей охлаждающей жидкости

Правда, не обошлось и без огорчений:

  1. Расход топлива. Увы, чтобы крутить все четыре колеса, приходится жечь больше бензина или ДТ.
  2. Несмотря на электронику, не стоит надеяться на неё слепо – эксплуатировать авто нужно бережно.
  3. Если поломка всё же случилась, ремонт будет стоить ощутимо дороже моноприводных моделей.

Полноприводные Ауди: список моделей

Первой моделью с полным приводом стала легендарная Audi Quattro, а также её разновидность Coupe. Привод первого поколения получили также модели 80 и 100.

Второе поколение применялось также на универсалах Avant S2 и RS2, S4 и ранних A6.

Третьим поколением оснащался представительский седан V8.

Четвёртое поколение нашло воплощение почти во всех линейках: A4, A6 b A8, а также в модификациях S и RS этих моделей. Также quattro нашёл применение в семействе кроссоверов Q 3 и Q5. На Q7 стоял оригинальный привод BorgWarner.

Пятое поколение ставится на RS4 и S4 на платформе B7.

Шестое поколение было представлено на Audi RS5 2010 года.

Философии полного привода: Quattro, 4Matic, xDrive и азиаты – в чем отличия

Зачем это нужно?

Не так давно наш эксперт Борис Игнашин написал довольно подробный материал о том, зачем в принципе нужен легковой полный привод. Здесь мы сосредоточимся на технических и философских отличиях знаменитых систем 4х4, однако вкратце все-таки поясним, в чем смысл сего безобразия.

Самое очевидное «легковое» преимущество полноприводной трансмиссии — лучшая разгонная динамика: понятно, что машина быстрее разгоняется, если крутящий момент передается на все колеса, а не только на одну пару. Особенно это ощутимо на скользком покрытии и при избытке мощности: у некоторых спорткаров, имеющих модификации с разным типом привода, даже паспортное время ускорения до 100 км/ч меньше для версий «4Х4». Но все же у каждого колеса есть некий предел сцепления, и если при прямолинейном движении он ограничивает только величину реализуемого момента, то в повороте все несколько сложнее.

Тут нагрузка на ведущее колесо складывается из продольной силы, то есть вектора тяги, и поперечной, которая стремится сдвинуть машину наружу от центра дуги, — когда сумма этих сил превышает указанный предел, начинается скольжение. То есть, колесо, нагруженное моментом, хуже сопротивляется боковой нагрузке — именно поэтому в общем случае заднеприводные автомобили обладают избыточной поворачиваемостью (склонностью к заносу задней оси), а переднеприводные — недостаточной (снос передних колес). На практике встречаются исключения из этого правила, обусловленные различным распределением массы по осям и прочими факторами, но проблема имеет место быть, равно как и решение — полный привод.

Впрочем, здесь тоже все не так однозначно, причем в прямом смысле слова. Если моноприводная машина для мало-мальски квалифицированного и опытного водителя не является загадкой, то, заходя в быстрый поворот на полном приводе, нужно быть готовым как с сносу, так и к заносу, не говоря уж о скольжении всех четырех колес, причем одна фаза может моментально смениться другой.

Такое своенравие проявилось на одном из первых серийных полноприводных автомобилей Jensen FF, увидевшем свет еще в 60-х годах прошлого века. Автомобильные журналисты восторгались феноменальной устойчивостью британского спорткара (к слову, мощность его двигателя превышала 300 л.с.) на мокрой дороге, но отмечали, что по достижении предела он срывается резко и непредсказуемо, и «отловить» его очень непросто. С тех пор вот уже полвека конструкторы бьются над созданием полного привода без страха и упрека не для бездорожья, и определенные успехи, конечно же, есть.

Quattro и немцы

Первой по-настоящему удачной «легковой» системой полного привода считается знаменитая quattro от Audi (мы писали о ее истории очень подробно), сначала апробированная в ралли (и именно благодаря этому так «раскрученная»), а с 1981 года используемая и на «товарных» автомобилях. Между тем, поначалу в чем-то эта трансмиссия была даже более примитивной, чем у того же «Дженсена» пятнадцатилетней давности.

Англичане уже тогда использовали самоблокирующийся межосевой дифференциал оригинальной конструкции, причем несимметричный. У Audi же тяга распределялась между осями в пропорции 50:50, а роль «центра» играл обычный планетарный дифференциал, принудительно блокируемый водителем, примерно как у нашей «Нивы».

Заслуга немцев была в другом: они очень грамотно скомпоновали свою трансмиссию, идеально приспособив ее для традиционной «аудюшной» схемы — изначально передний привод и продольное расположение силового агрегата. Что же до передовых решений, то их долго ждать не пришлось: через несколько лет распределением тяги уже заведовал вышеупомянутый механический «самоблок» Torsen, мгновенно и плавно реагирующий на изменение условий движения.

Однако повадки полноприводников Audi все еще тяготели к переднеприводности: чтобы побороть недостаточную поворачиваемость, машину нужно было по-раллийному «ломать» на входе в поворот решительными действиями рулем или педалью акселератора. Разумеется, речь идет об экстремальном вождении, в штатных режимах автомобили отлично держали дорогу и охотно вписывались в повороты, но все же.

И в 2007 году Torsen стал асимметричным: «по умолчанию» он раздавал крутящий момент в соотношении 40:60 в пользу задних колес, а при необходимости они могли получать вплоть до 80 процентов тяги. В это же время и развесовка новых моделей была пересмотрена: если раньше конструкторы стремились максимально загрузить передние ведущие колеса, то теперь в угоду управляемости акцент делался на задние.

В результате система quattro, несомненно, выиграла, но, например, модель А4, лишенная ее «в базе», стала «недоприводной»: резкий старт на ее начальной переднеприводной версии весьма проблематичен из-за недостаточной загрузки передка. Справедливости ради нужно заметить, что «младшая» Audi A3 избежала подобной участи, поскольку она базируется на платформе Volkswagen Golf с поперечным расположением двигателя, и философия quattro тут совсем другая, основанная на постоянном переднем приводе и автоматически подключаемом заднем с фрикционной муфтой Haldex.

На фото: Audi Quattro

Подобные муфты, управляемые электроникой, только в приводе передних колес, использует сегодня BMW в своей трансмиссии xDrive. Правда, баварцы пришли к этому не сразу: с 1985-го до конца 90-х они использовали блокировки межосевого и заднего межколесного дифференциалов с помощью вискомуфт, затем им на смену пришли электрогидравлические муфты, а на рубеже веков проводились сравнительно недолгие эксперименты со свободными дифференциалами и электронной эмуляцией блокировок (тормозные механизмы «прихватывают» буксующие колеса, перераспределяя тягу на остальные).

Сегодня она сохранена на межколесном уровне, а межосевая муфта работает в тесном содружестве с электронными системами безопасности, отслеживающими массу различных параметров и дающими сигнал к степени сжатия фрикционных дисков. Этим xDrive принципиально отличается от quattro, где блокировка механическая, но, в отличие от Audi, полноприводные BMW при необходимости могут превращаться в чисто заднеприводные, что иногда очень даже неплохо.

А что же третий участник большой немецкой тройки? Вот уже более пятнадцати лет Mercedes остается верным концепции 4Matic, впервые воплощенной в 1997 году в трансмиссии кроссовера М-класса: свободные дифференциалы (межосевой — с небольшим «заднеприводным» акцентом) и никаких блокировок, только их имитация с помощью тормозов. Но имитация весьма убедительная: если хотя бы одно колесо сохраняет надежный контакт с покрытием, машина способна двигаться, а на скользкой дороге умная электроника ловко жонглирует тягой, избегая как недостаточной, так и избыточной поворачиваемости.

Между тем, начинался «Фирматик» в 1986 году с весьма мудреной по тем временам схемы: у полноприводного седана Е-класса было целых три гидромуфты, автоматически подключавших привод на передние колеса, а затем блокировавших межосевой и задний межколесный дифференциалы.

Похожую конструкцию имела трансмиссия суперкара Porsche 959, серийная версия которого увидела свет в том же 1986, с той лишь разницей, что у него двигатель располагался сзади, а блокировкой «центра» заведовал чрезвычайно продвинутый для своего времени компьютер. У нынешних полноприводных Porsche «мозги», разумеется, помощнее, но суть та же: электроника в тесном содружестве с системами безопасности управляет многодисковой муфтой в приводе передних колес, примерно так же, как у BMW.

На фото: Porsche 959

Азиатский ответ

В Японии пионером в широком применении полного привода на легковых автомобилях считается сравнительно небольшая компания Fuji Heavy Industries, выпускающая машины под маркой Subaru. Сначала, в 70-х годах, они отличались явным внедорожным уклоном, но постепенно выкристаллизовалась схема знаменитого симметричного полного привода, явно не без влияния Audi.

С концепцией quattro ее роднят и продольное расположение двигателя, и базовый передний привод, и множество вариаций, возникавших в процессе эволюции, — но, в отличие от немцев, японцы все же отошли от идеи «честного» постоянного 4WD: с недавних пор на автомобилях с «автоматом» используется муфта автоматического подключения заднего моста.

Впрочем, это не помешало «субаровцам» создать настоящую легенду: в 1992 году дебютировала модель Impreza, созданная на укороченной платформе Legacy специально с прицелом на участие в ралли (еще одна параллель с Audi quattro). Гражданская версия спортивного болида получила обозначение WRX и самый мощный вариант STI, который быстро приобрел статус культовой машины для поклонников активного драйва. Гарантом этого стала трансмиссия с блокировками дифференциалов, где в разных поколениях использовались и вискомуфты, и тот же Torsen, а у нынешней STI между осями стоит конструкция под названием DCCD (Driver Control Central Differential), способная менять степень блокировки как самостоятельно, так и по желанию водителя.

На фото: Subaru Impreza

Извечный соперник спортивной «Импрезы» — Mitsubishi Lancer Evolution, стартовавший в том же 1992 и к настоящему времени переживший уже десятую смену поколений. Главное отличие от Subaru — поперечно расположенный двигатель, в остальном все похоже: постоянный полный привод, где «центр» изначально блокировался вискомуфтой, а теперь эта функция возложена на электронику.

Но главный козырь Mitsubishi — разработанный еще в 1996 году и совершенствовавшийся задний дифференциал AYC (Active Yaw Control): он не просто блокируется, а изменяет передаточное отношение главной передачи для каждого из колес отдельно с помощью редуктора, «подкручивая» в повороте то из них, на которое приходится большая нагрузка. В последней версии водитель может выбирать различные режимы работы трансмиссии, в зависимости от чего машина и едет по-разному: либо очень быстро и безопасно, следуя заданной траектории, либо по-хулигански, позволяя легко контролировать занос. Неудивительно, что многие эксперты называют нынешний EVO лучшим «драйвер’c каром» в мире из числа относительно недорогих, а недавнее решение японской компании прекратить его выпуск повергло поклонников в уныние.

Впрочем, нечто подобное можно испытать и за рулем куда более бюджетного «японца», Nissan Juke, — разумеется, в полноприводной версии. Его трансмиссия, конечно, попроще, но в ней есть своя изюминка: в приводе задних колес используется не одна фрикционная муфта, а две, своя для каждого колеса, и все та же вездесущая электроника теоретически может передавать тягу, например, только на правую сторону.

На практике это выливается в весьма эффективное оружие против недостаточной поворачиваемости, да и с вывешиванием колес такой Juke справляется очень достойно, — впрочем, последнее относится уже к проходимости, а мы ведем речь о «драйве». И тут у «Ниссана» есть еще одно выдающееся достижение в лице суперкара GT-R, примечательного не столько типом полного привода (между осями — многодисковая муфта, сзади — механический «самоблок»), сколько оригинальностью компоновки.

При переднем расположении двигателя его коробка передач вынесена к задним колесам для лучшей развесовки (так называемая схема transaxle), поэтому к ней идет один карданный вал, а другой, практически такой же длины, для привода передних колес, проходит параллельно ему в обратном направлении. На какие только ухищрения не пойдешь ради скорости и удовольствия от вождения!

Разумеется, приведенными примерами список разнообразных систем полного привода, используемых японскими производителями, не исчерпывается: для внутреннего рынка очень многие легковые модели, которые мы получаем в переднеприводной ипостаси, выпускаются в диковинных для нас модификациях «4х4».

Хотя в России, например, еще не так давно можно было приобрести седан Honda Legend с интеллектуальным приводом, распределявшим мощность, опять же, индивидуально для каждого колеса (впоследствии от этой системы отказались из-за дороговизны). Но практически все трансмиссии являются вариациями описанных схем, а отличия заключаются, в основном, в конструкции механизмов блокировки: это может быть электропривод или гидравлика, а у кого-то до сих пор в ходу старые добрые вискомуфты. Общая же тенденция — все более широкое применение электроники, от сложности и настроек которой сегодня зависит едва ли не больше, чем от механической составляющей.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
