Что такое сажевый фильтр и для чего он нужен

Сажевый фильтр

Борьба за чистый выхлоп автомобиля идет не на шутку, оно и понятно машин все больше и они сильнее загрязняют нашу с вами атмосферу. Поэтому разрабатываются различные устройства, которые призваны снизить вредные вещества в выхлопе. У бензинового двигателя это катализатор (каталитический нейтрализатор) отработанных газов. Но вот у дизеля совсем другое строение, и выхлоп нужно очищать по-другому, ведь там очень много сажи, поэтому был создан сажевый фильтр. Про него я и хочу подробно рассказать в этой статье …

ОГЛАВЛЕНИЕ СТАТЬИ

Принцип зажигания топлива у дизеля сильно отличается от бензинового двигателя, там нет свечей зажигания (в том понимании, что у бензина), а топливо воспламеняется из-за высокого давления и быстрого нагрева. Поэтому понятно, что очищать отработанные газы от такого цикла должен другой фильтр. Но для начала определение.

Определение

Сажевый фильтр – это устройство, которое очищает выхлоп дизельного мотора от выбросов сажи в атмосферу. При его применении количество сажи уменьшается на 80 – 90 %.

Такие устройства применяются с 2001 года, поначалу они устанавливались на тяжелых грузовиках. Однако с 2009 года была введена норма ЕВРО5 и применения этого фильтра стала обязательной на всех автомобилях использующих «солярку».

Как работает

Основная задача это улавливать сажу при выхлопе автомобиля. По сути это также часть глушителя, которая очищает выхлоп. Только вот это совсем не катализатор, он борется с сажей, а не с отработанными вредными газами.

Работа состоит из двух этапов:

1) Захват сажи – как становится понятно, на этом этапе происходит захват частичек сажи. Внутри фильтр похож на ячеистый материал, на стенках которого и оседают частички. Однако нужно отметить — что совсем мелкие, не улавливаются – их размер может составлять всего 0,1 – 0,5 мкм, но их в выхлопе всего 5 – 10 %. После улавливания фильтр постепенно начинает забиваться, что приводит к снижению мощности двигателя. Поэтому время от времени его нужно прочищать, или делать регенерацию.

2) Регенерация — этот процесс достаточно сложный, и у каждого производителя реализован по-своему. Однако эффект от него один, очищение ячеек от сажи. Теперь немного подробнее.

«Сажевик» и катализатор

Многие, наверное сейчас начали задаваться вопросом – что же это получается сажа улавливается, а отработанные газы нет, ведь нет катализатора? Не совсем это так. Некоторые компании (например Volkswagen) разрабатывают комбинированные варианты. В одном устройстве совмещены оба очищения.

Суть здесь вот в чем: — внутри как обычно идут ячейки с каналами малого сечения (делаются из карбида кремния), они борются с «частичками». А вот боковины корпуса ячеек, сделаны из каталитического материала (обычно наносят титан), который способствует сгоранию и окислению вредных – углекислого и угарного газов.

Таким образом, в одном устройстве совмещают сразу два фильтра.

Пассивная регенерация

Про совмещение я вам рассказал не просто так. МЫ уже поняли что рано или поздно нужна регенерация, и как раз катализатор способствует этому процессу.

Все дело в том, что нейтрализатор способен разогревать сажевый фильтр до высоких температур, около 300 – 500 градусов. При этом частички сажи окисляются и сгорают.

Если химически расписать процесс то получается:

— Соединения азота вступают в реакцию с кислородом в катализаторе – образуется диоксид азота

— Диоксид азота вступает в реакцию с сажей – образуется оксид азота и угарный газ

— Оксид азота и угарный газ вступают в реакцию с кислородом – образуется диоксид азота и углекислый газ.

Таким образом, сажевый фильтр, очищается от сажи. Вот небольшая схема.

Однако если не достаточно ездить, частые короткие поездки то частички могут не сгорать, им попросту не хватает температуры. Тогда автомобиль может потребовать принудительную регенерацию – есть специальная функция на дизелях.

Такая процедура происходит при высоких оборотах и фильтр разогревается до 600 – 650 градусов Цельсия. В нем проходит все химические реакции, которые я описал выше, и ячейки очищаются.

Система полностью автоматическая и не требует присутствия человека. Автомобиль считывает информацию с датчиков (воздуха, температуры отработанных газов до фильтра, после фильтра и самое важное давления сажевого фильтра). Когда (при очищении) давление восстанавливается, система автоматически заканчивается – это говорит о том, что регенерация закончена.

Сажевый фильтр без катализатора и автоматическая регенерация

Есть другие типы, они не имеют в своем строении катализатора. Если точно подметить, то можно сказать что он есть, однако устанавливается перед «сажевиком» и никак с ним не соприкасается (два отдельных элемента). Такими типами пользуются производители концернов Peuqeot — Citroen, а также FORD, TOYOTA и некоторые другие.

Здесь очистка устроена совершенно по-другому. Раз в несколько сот километров, автомобиль в автоматическом режиме впрыскивает специальную присадку в топливо, (обычно она основана на таком веществе как Церий).

При наполнении фильтра сажей, система впрыска дизеля нагнетает эту присадку в цилиндры. Причем при выхлопе внутри фильтра создается очень высокая температура примерно + 650, +750 градусов. Сам «сажевик» раскаляется.

Церий при этом не распадается в топливе, он доставляется с газами в фильтр, после того как он попадает на раскаленный «сетчатый» элемент, он начинает сгорать поднимая температуру до 900 — 1000 градусов. Сажа окисляется и сгорает. При такой температуре происходит регенерация фильтра, то есть он очищается. Материалы выпускной системы достаточно прочные, поэтому разрушение выхлопного тракта не происходит.

Посмотрите познавательный ролик, там все расписано на пальцах.

Присадка в топливо хранится в отдельной емкости, причем ее хватает достаточно на длительный срок, как заверяют производители должно хватить на 90 – 100000 километров, однако при использовании некачественного «дизеля» пробег может значительно уменьшиться.

Сажевый фильтр это очередное устройство, которое призвано сделать наш с вами воздух чище в угоду экологии. Если его убрать, машина будет работать немного лучше – потому как нет никаких преград в выхлопном тракте.

Кстати на многих дизелях, реализованы системы отключения цилиндров, для экономии топлива, советую почитать.

НА этом у меня все, читайте наш АВТОБЛОГ.

(7 голосов, средний: 5,00 из 5)

Сажевый фильтр

Что такое Сажевый фильтр.

В последние десятилетия забота об экологии и чистоте автомобильного выхлопа. У дизельных автомобилей одни из самых жестких норм – это содержание частиц сажи в выхлопе. Многие наверняка видели пуск старого дизельного грузовика или трактора в холодную погоду – обычно это сопровождается эффектным выбросом черного облака из выхлопной трубы. Это сажа ничто иное как углерод , оставшийся при неполном сгорании топлива, а еще это ближайшая родственница активированного угля из аптеки.

Что же в ней опасного, если огромное количество людей добровольно принимает внутрь, без вреда для здоровья, спросите Вы? Дело в том что, как и на активированном угле, на частицах сажи оседают вредные и токсичные для организма человека, образуя достаточно крупные и тяжелые частицы, которые оседают в наших легких надолго, медленно отравляя наш организм. У современных автомобилей, отвечающих нормам Евро 5 и выше, такая ситуация невозможна – на страже чистого выхлопа стоит специальный сажевый фильтр (DPF) – специальное устройство в выхлопной системе не допускающее попадания твердых частиц в атмосферу. В Европе первые сажевые фильтры появились в 2000 году, а с 1 января 2016 года все новые автомобили, продающиеся на территории России, оснащены этим устройством, так как именно с этой даты запрещен выпуск и ввоз автомобилей не соответствующих нормам Евро 5.

Как работает сажевый фильтр

Сажевый фильтр представляет специальную керамическую матрицу, пронизанную множеством параллельно расположенных каналов малого сеченья, закрытых в шахматном порядке с одной или другой стороны.

Поэтому отработавшие газы, вынуждены проходить через пористые керамические стенки. При этом твердые частицы задерживаются, а газ проходит через поры. Так выглядит забитый сажевый фильтр.

Соответственно, как и любой фильтр, он со временем сажевый фильтр забивается. Но в отличие от других фильтров в автомобиле замена этого фильтра при плановых ТО не предусмотрена. Давайте разберемся почему?

Все очень просто – этот фильтр умеет самоочищаться, или на языке сервисников «регенерироваться» (в литературе используется термин «регенерация сажевого фильтра» или «прожиг сажевого фильтра»). В процессе регенерации, накопленные в фильтре частицы окисляются до газов (проще говоря — сжигаются). Чтобы это происходило при умеренных температурах и и с максимальной эффективностью на поверхность ячеек нанесен катализатор – мельчайшие частицы платины (именно этим и обусловлена совсем не гуманная цена этого фильтра и нежелание автолюбителей делать из него расходный материал). Вторая составляющая прожига сажевого фильтра – повышенная температура выхлопных газов. И именно по источнику этой температуры и разделяют несколько вариантов регенерации: пассивную, активную и сервисную.

При пассивной регенерации сажевого фильтра блок управления никак не вмешивается в работу двигателя – при длительном движении по автомагистралям с высокой средней скоростью выхлопные газы достигают нужных температур, без каких-либо дополнительных действий и сажа выгорает естественным образом.

В случае если условий для пассивной регенерации сажевого фильтра при эксплуатации автомобиля не возникает в течение длительного времени, блок управления переходит к «плану Б» — активной регенерации. При этом за счет изменения режима впрыскивания топлива температура выхлопных газов существенно повышается до необходимого уровня на время около 10 минут. В большинстве случаев этого достаточно для выжигания накопившейся сажи. Но нужно учитывать, что при этом корпус фильтра может нагреваться до высоких температур, и без обеспечения должного охлаждения может произойти перегрев покрытия днища автомобиля, а в самом неприятном случае – его возгорание. Поэтому такой вид регенерации также недоступен при скоростях ниже 20-30 км/ч.

Причины проблем с DPF

А если автомобиль эксплуатируется в условиях мегаполиса с «вечными» пробками в дороге до работы и обратно? Например такими?

А вот здесь, если не выезжать регулярно за город и до проблем не далеко. Как уже писалось выше, при таких режимах все возможности прожига сажевого фильтра заблокированы и рано или поздно для восстановления работоспособности придется обращаться в сервис.

Дополнительные проблемы сажевому фильтру создают и владельцы авто, оборудованных сигнализациями с «автозапуском». При длительных зимних прогревах двигателя создаются все условия для образования просто огромного количества сажи – в начале статьи мы говорили о том какое «зрелище» сопровождало пуск старых дизелей. Принципы работы у современного дизеля ничуть не изменились, только большое черное облако теперь «прячется» в сажевый фильтр. Загрязненные форсунки также вносят свою лепту в этот процесс и в этом случае вся «чернота» прячется в фильтре.

Вторая проблема сажевых фильтров – эксплуатация на топливе с высоким содержанием серы. В этом случае фильтр забивается частицами, для окисления которых нужны очень высокие температуры, зачастую недостижимые в обычных условиях и небезопасные с точки зрения риска возгорания. Эти отложения обычно более светлого цвета и выглядят вот таким образом:

Аналогичную проблему вызывает и применение неподходящих смазочных материалов. Несмотря на то, что у исправного двигателя в камеру сгорания попадает минимальное количество масла, по данным разных производителей это чревато сокращением ресурса сажевого фильтра от 30 до 50%.

Загорелась лампочка системы сажевого фильтра

Как понять, что забит сажевый фильтр на дизеле? Признаком забитого сажевого фильтра будет резкое падение мощности двигателя, невозможность его работы на высоких оборотах. В один «прекрасный день» на приборной панели дизельного автомобиля загорается контрольная лампа забитого сажевого фильтра, которая чаще всего вызывает приступ паники, поиск в интернете цен на замену или операцию по удалению и второго приступа паники после осознания уровня затрат. Прежде чем начинать паниковать, лучше разобраться с тем, что же означает это сообщение от блока управления двигателем?

В большинстве случаев, если лампа загорелась в одиночестве – это означает засорение фильтра от 50 до 70% и необходимость в ближайшее время обеспечить автомобилю возможность «прожечь» сажевый фильтр. Осуществите отложенный «на потом» выезд за город и автомобиль скажет Вам «спасибо» погасив страшную лампу или убрав сообщение. А вот затягивать с этим мероприятием не стоит, ибо если степень засорения превысит 70%, то к уже горящей лампе сажевого фильтра добавится «check engine». В этом случае придется ехать в сервис и проводить либо специальную процедуру сервисной регенерации, либо процедуру очистки сажевого фильтра.

Возможно ли своими руками очистить забитый сажевый фильтр?

Физически очистить фильтр без сервисного оборудования невозможно, но химически можно облегчить естественную регенерацию сажевого фильтра. В ассортименте компании LIQUI MOLY есть специальная присадка для уменьшения сажеобразования и облегчения прожига сажевого фильтра Diesel Partikelfilter Schutz. Данный продукт создан специально для тех автомобилей, которые эксплуатируются в условиях неблагоприятных для самоочистки (прежде всего, городских условиях). С одной стороны этот инновационный продукт увеличивает полноту сгорания дизельного топлива и уменьшает образование сажи. С другой, содержащиеся в нем компоненты облегчают окисление уже накопленных в сажевом фильтре частиц, тем самым, очищая сажевый фильтр в условиях обычной эксплуатации. Помните, профилактика проще и дешевле, чем лечение.

В не запущенных случаях забивки сажевого фильтра, спасает и своевременный визит на сервис, где могут сделать промывку сажевого фильтра при помощи специального сервисного состава. Процедура полностью восстанавливает работоспособность сажевого фильтра.

Итог

В заключении хотелось бы, перефразируя известную поговорку, сказать, что не так страшен DPF, как его представляют и при правильном подходе к эксплуатации такого автомобиля, проблем не возникнет.

Что такое сажевый фильтр и для чего он нужен

Немного подустал отвечать на одинаковые вопросы, несколько раз в день приходится объяснять клиентам: «Что такое сажевый фильтр. для чего он нужен. возможные последствия … а если так сделать …а если эдак … а если так и эдак. а если …». Вот и решил оформить свои ответы в виде написа нного, потом распечатаю и буду показывать. Может быть, кому-то ещё пригодится. Итак, начнём:

Что же такое сажевый фильтр, и для чего он нужен?

Своим появлением, в начале 2000х годов он обязан новым экологическим требованиям борцов за чистоту окружающей среды.

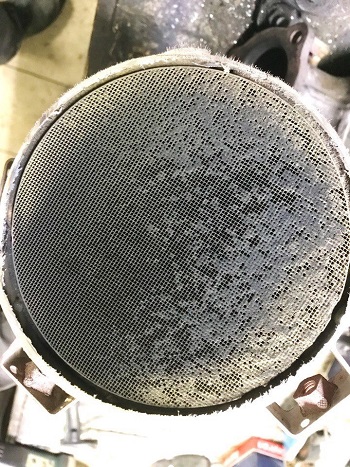

Как видим из фото ниже, он представляет собой керамическую конструкцию, выполненную в виде тысяч мелких каналов расположенных в шахматном порядке, соединенных между собой и заканчивающихся заглушками. Частички сажи, содержащиеся в выхлопе дизельного двигателя, попадая в фильтр, задерживаются в этих каналах, тем самым на выходе из фильтра получаем отработанные газы (далее ОГ) без сажи.

Постепенно, во время работы двигателя каналы фильтра наполняются, тем самым понижая его пропускную способность и повышая сопротивление выходу из двигателя ОГ. Далее, для продолжительной работы фильтра без замены, производителями был введен алгоритм контроля его наполнения частичками сажи и режим его автоматической очистки, или как это еще называется в технической документации «регенерация СФ».

Общая схема и на каких автомобилях применяется — на рисунке ниже:

Как это работает : перед сажевым фильтром установлен датчик давления, или правильнее назвать «датчик противодавления ОГ», по величине сигнала которого блок управления дизельным (ЭБУ) двигателем оценивает степень наполнения (засоренности ) СФ

Так же на корпусе СФ устанавливается температурный сенсор (датчик температуры ОГ) по сигналу которого ЭБУ контролирует температуру ОГ и собственно самого СФ.

В тот момент, когда ЭБУ регистрирует высокое противодавление ОГ и, следовательно, высокую степень наполнения СФ, запускается режим регенерации (очистки СФ)

Что из себя представляет режим регенерации :

Температура СФ повышается до 600-700 градусов, и при столь высокой температуре скопившиеся частички сажи сгорают и в виде пепла выводятся из СФ потоком ОГ. Таким образом СФ опустошается, что и контролируется датчиком противодавления ОГ.

На рисунке ниже : « Типичная схема » (The typical soot trap and regeneration cycle of a DPF).

Как происходит повышение температуры ОГ :

В фазе выпуска ОГ из цилиндра двигателя впрыскивается дополнительная порция дизельного топлива , которая уже не принимает участия в толкание поршня (часть этого топлива успевает просочится мимо поршневых колец в поддон двигателя, но об этом позже ), а идет на разогрев СФ , именно так достигается высокая температура ОГ.

Данный процесс регенерации происходит практически незаметно для водителя, полностью в автоматическом режиме, но для запуска самого процесса необходимо условие: обороты двигателя значительно выше холостого хода и нагрузка на двигатель для большого объема ОГ, достаточного для качественной продувки СФ от пепла.

Живущие в мегаполисах владельцы авто с сажевым фильтром, с постоянными дорожными заторами, довольно таки редко могут предоставить своему авто такое условие, вследствие чего регенерация может запускаться значительно реже, чем это необходимо; так же следует учесть, что не в коем случае не стоит прерывать процесс регенерации глуша двигатель .

В идеале необходимо продолжать движение с постоянной нагрузкой на двигатель, или в крайнем случае оставить двигатель работать на холостом ходу (обороты холостого хода при этом могут быть несколько выше чем обычно). Не очень удобно, особенно если Вы приехали на работу и уже поджимает время, а машинка вас не хочет отпускать …

Прерванные регенерации приводят к ускоренному переполнению СФ, когда он уже забивается настолько, что процесс регенерации не в состояние полностью очистить СФ.

В этом случае регенерации уже будут запускаться намного чаще, проходить более заметно и с большим выбросом густого серого дыма (хочу напомнить , что при каждой регенерации в моторное масло попадает небольшое количество дизельного топлива , некоторые владельцы автомобилей с СФ с удивлением замечали повышение уровня масла в двигателе , зачастую не понимая как это происходит и от чего).

Теперь хочу рассказать о последствиях сильно забитого СФ

1 — самое заметное, это снижение мощности двигателя, повышение расхода топлива

2 — редко, но все же встречается «склонность двигателя к перегреву в жаркую погоду», что, собственно, для дизельного двигателя не свойственно, но имеет место быть из за понижения КПД двигателя

3 — ну и самое неприятное, и в тоже время, практически, на первый взгляд незаметное – это понижение ресурса двигателя, ведь масло, сильно разбавленное дизельным топливом теряет свои свойства, что ведет к ускоренному износу двигателя

Не случайно производители авто рекомендуют к использованию моторные масла, имеющие допуск к работе в моторах оборудованных СФ

Какие же пути решения данной проблемы ?

Вариант 1 : каждый раз, при прохождение очередного технического обслуживания автомобиля заказывать проведение контроля состояния СФ, и при его значительном заполнение проводить на СТО принудительную регенерацию СФ, которая будет запущена с диагностического оборудования (к сожалению не каждое СТО может предоставить такую услугу ). В случае , если и после проведения принудительной регенерации заполнение СФ окажется высоким, то данный СФ необходимо заменить на новый, оригинальный (что очень не бюджетно).

Вариант 2 : произвести полное физическое удаление СФ и его компонентов из выхлопной системы автомобиля и произвести его программное отключение в ЭБУ двигателя (в просторечие чип тюнинг).

Многие задаются вопросом, что же произойдет, если СФ убрать из выхлопной системы и ничего не менять в программе ЭБУ? Как уже говорилось в начале, состояние наполнения контролируется ЭБУ по сигналу датчика противодавления, и если в течение продолжительного времени ЭБУ не зафиксирует плавного повышения наполнения СФ, то посчитает, что сам датчик противодавления неисправен, выставит по этому датчику ошибку и перейдет на аварийный режим работы двигателя с ограничением мощности двигателя и его максимальных оборотов, что собственно отразится на динамике авто и комфортности управления.

Кому эта тема интересна, предлагаю ознакомиться с другими интересными мнениями, например: http://www.dieselnet.com/tech/dpf_sys.php на английском языке.

Или здесь : «Diesel Particulate Filter Testing without an engine » http://www.cambustion.com/products/dpg

Ниточкин Алексей Викторович
г. Электросталь (Московская обл.), пр-т Мира, д.27-а

Сажевый фильтр: для чего он нужен на авто?

• Что такое сажевый фильтр на авто?
• Сажевый фильтр: принцип работы и устройство
• Где находится сажевый фильтр?
• Виды сажевых фильтров
• Сажевик с каталитическим покрытием
• Автоматический сажевик
• Регенерация
• Удаление сажевого фильтра: последствия

Опытные автолюбители смотрят на сажевый фильтр (DPF) как на абсолютно ненужный элемент. Его функция — снижать вредные выбросы в окружающую среду. Водителям относятся к компоненту снисходительно, так как технических характеристик мотора он не улучшает. Проходя через фильтр, отработанные газы встречают серьезное сопротивление, для преодоления которого мотор должен тратить определенное количество мощности. Это лишь одна из причин, почему водители недолюбливают сажевики.

Что такое сажевый фильтр на авто?

DPF задерживает частицы сажи, которые содержат отработанные газы дизельного двигателя. С 2009 года фильтры стали обязательными к применению, до этого использовались только на тяжелых грузовиках. Они уменьшают содержание вредных веществ в выхлопе на 90%. Сажа оседает на стенках компонента, что со временем приводит к его засорению — появляется необходимость чистки (регенерации). Способ чистки зависит от вида элемента. Распространены фильтры таких видов:

• с каталитическим покрытием (состоит из керамической матрицы с каналами, фильтрующими выхлоп);
• с активным восстановлением (содержит присадку, которая автоматом вспрыскивается в топливо, когда электронная система определит факт засорения).

В присадке самоочищающегося элемента содержится церий — химический элемент, способствующий разрушению сажевых отложений. Запасы присадки нужно восполнять через каждые 80 000 км. Присадка расходуется быстрее, если применяют некачественное топливо.

Сажевый фильтр: принцип работы и устройство

Размер сажевых частиц очень мал. На 90% они состоят из углерода, и задержать их обычными средствами почти невозможно, поэтому в фильтрующем устройстве применяется диффузия. Матрица состоит из сети трубок, торцы которых закрыты с разных сторон. Сажа поступает со стороны мотора. Ее частицы не могут пройти дальше — они проникают в соседние каналы сквозь стенки фильтра, после чего покидают матрицу. Во время прохода из одного канала в другой удерживаются даже очень мелкие частицы.

Сажевик выглядит довольно просто, хотя его устройство трудно назвать таковым. Он похож на металлический цилиндр. Для подключения цилиндра к очищающей системе на нем с двух сторон расположены патрубки. Внутри цилиндра матрица. Сажевик также содержит:

• датчик давления;
• температурный датчик.

Способы установки сажевика бывают разными — это зависит от конструкции компонента. Используются как матрицы с каталитическим покрытием внутри, так и обычные. Во втором случае на мотор приходится ставить катализатор.

Где находится сажевый фильтр?

Сажевый фильтр на дизеле стоит в трубе выхлопа газов. Из-за особенностей конструкции деталь могут ставить за выпускной коллектор. Температура выхлопа там на максимальном уровне, поэтому устройство имеет специальное покрытие и соединено с катализатором.

Также оно может располагаться между глушителем и катализатором.

Виды сажевых фильтров

Для регенерации сажи разработали фильтры 2 видов.

Сажевик с каталитическим покрытием

Устройство ставят рядом с мотором. На входе должна создаваться высокая температура. В этом элементе есть керамическая матрица, состоящая из множества небольших каналов, которые устроены так, что через один ряд торцы или открыты, или закрыты для принятия отработанных газов. Пористые стенки создают фильтрующий эффект. Проходя через них, сажа оседает, затем подвергается окислению катализатором.

Частицы сажи — твердое вещество, постепенно накапливающееся в фильтре. Поэтому фильтр нужно периодически чистить. Регенерация бывает пассивной и активной. При пассивной регенерации находящиеся в саже вредные вещества после контакта с кислородом преобразуются в безопасную углекислоту. Активная регенерация — сложный процесс, за ним следят сразу два датчика.

Автоматический сажевик

Он размещен за каталитическим нейтрализатором. Применение присадок позволяет увеличить температуру выхлопа до максимума, в результате сажа нейтрализуется. Датчики срабатывают, как только фильтр заполняется сажевыми отложениями. Матрица изготовлена из материала, способного долгое время выдерживать повышенные температуры.

Регенерация

Сначала под воздействием газов происходит испарение оболочек гранул, потом церий высвобождается. Затем при его попадании на мембрану происходит воспламенение, и температура газов сильно повышается. Разогрев носит локальный характер, поэтому для системы это безопасно. Конечно, керамическая решётка постепенно разрушается, но этот процесс очень продолжительный.

DPF располагаются близко к мотору. Поэтому никаких дополнительных приспособлений, чтобы максимально разогреть газ, не требуется. Горячие газы сразу же попадают в фильтр, выжигая сажу. Такая процедура может быть проведена только при движении на полной скорости, поэтому автомобиль иногда нужно предельно разгонять.

Забитый сажевик использовать нельзя, потому что со временем это разрушит двигатель. В сервисных центрах есть оборудование, запускающее процесс принудительной регенерации. Но этого сделать не получится, если фильтр забит сверх нормы. Здесь уже нужно производить промывку специальными средствами, что позволит удалить основную часть отложений. Промывка может быть проведена одним из 2 способов:

• частичная промывка (элемент не снимается);
• глубокая промывка (подразумевающая снятие элемента).

Частичная промывка производится при помощи пистолета-распылителя, трубки и специального средства. Также понадобится компрессор, который будет создавать необходимое давление. Снимаем температурный датчик, открываем доступ к фильтру и очищаем его. На одну процедуру уходит до литра очищающей жидкости, в качестве которой обычно используют NUNAP MP 131. Потом датчик возвращаем на место.

При глубокой промывке элемент снимаем полностью, промываем его специальным средством — например, DPF Cleaner. Активная жидкость нейтрализует сажные отложения, и они легко удаляются подаваемой под напором водой. Очистка более эффективна, если она проводится при помощи компрессора. После очистки фильтрующий элемент просушиваем, потом ставим на место.

Промывка далеко не всегда позволяет полностью уничтожить засор. Если этого сделать не удаётся, лучше купить и поставить новый элемент.

Удаление сажевого фильтра: последствия

Замена фильтрующего элемента — дорогая процедура, поэтому некоторые предпочитают просто компонент удалять. То, что могут быть негативные последствия, мало кого останавливает. По правилам перед удалением элемента нужно перепрошить блок управления — иначе будет «гореть» аварийный режим.

Процедуру перепрошивки лучше проводить в сервисных центрах — это очень ответственная работа. Вот что водитель при этом выигрывает:

• Сопротивление выходу газов будет устранено, поэтому мощность мотора увеличится.
• Не придется постоянно тратить деньги на новые фильтры.
• Расход топлива будет уменьшен.

После снятия фильтрующего элемента можно забыть про поездку на своем автомобиле в Европу — гарантия на машину аннулируется. Обороты турбины могут повыситься до такого состояния, что будет слышен их свист. На высокой скорости из выхлопной трубы будут вылетать кусочки сажи — это можно наблюдать невооружённым взглядом. Показатели выброса ухудшатся еще и из-за того, что придется вырезать катализатор, а неграмотная перепрошивка вполне может привести к прогоранию выхлопной системы.

Система фильтрации сажевых отложений предназначена для улучшения экологических показателей. Скорее всего, когда-нибудь за отсутствие такой системы в машине будут штрафовать. Так зачем же ее удалять? Машина будет ехать немного быстрее, но негативных последствий при этом так много, что оно того явно не стоит.

Сажевый фильтр на дизеле — что это? Удаление сажевого фильтра — последствия на дизеле

В 2004 году в Европе были введены нормы Евро-4, в соответствии с которыми во всех новых автомобилях наличие сажевого фильтра обязательно. Сам же элемент применяется в выхлопных системах автомобилей с 2001 года, однако тогда лишь немногие производители устанавливали его. Так что это – сажевый фильтр на дизеле, для чего он нужен? Давайте определим предназначение данного элемента, его работу и попытаемся понять, почему многие автовладельцы вообще удаляют его из системы.

Что это – сажевый фильтр на дизеле?

Это элемент выхлопной системы автомобиля, который снижает выброс сажевых частиц в атмосферу. Его использование снижает содержание сажи в выхлопных газах на 80-100%. В борьбе за чистоту окружающей среды все автомобили, производимые в Европе, с 2004 года должны оснащаться подобным фильтром.

В зависимости от конструкции это устройство может быть отдельным элементом выхлопной системы, а может соединяться с каталитическим нейтрализатором, хотя принцип от этого не меняется.

Работа

Работа сажевого фильтра основана на двух последовательных этапах: фильтрация сажи и последующая регенерация. При фильтрации сажа оседает на стенках, а очищенные выхлопные газы выбрасываются в атмосферу. При этом частицы размером 0,1-1 мкм могут проходить сквозь фильтр. Их доля составляет около 5% от общего числа. Впрочем, для человека опасными являются именно они.

Скопившиеся внутри частицы сажи могут создавать препятствие для прохода отработанных выхлопных газов, из-за чего мощность двигателя падает. Поэтому периодически проводится регенерация сажевого фильтра. В зависимости от предусмотренной производителем конструкции процесс регенерации может проходить по-разному. Теперь, когда мы понимаем, что это – сажевый фильтр на дизеле, можно более детально рассмотреть вопрос регенерации.

Каталитическое покрытие — что это?

Фильтр, если он объединен с нейтрализатором, имеет каталитическое покрытие. Подобные устройства применяются на машинах марки Volkswagen и других зарубежных производителей. Устанавливаются они за выпускным коллектором, недалеко от двигателя – в месте, где температура выхлопных газов является практически максимальной.

Основной конструктивный элемент этого фильтра – матрица, изготовленная из керамики. Она имеет своеобразную ячеистую структуру, которая состоит из каналов малого сечения, поочередно закрытых с обеих сторон. Стенки каналов являются пористыми и выполняют функцию фильтра. На поверхность стенок наносится титан, выступающий в роли катализатора. Вся эта матрица помещается в корпус.

Когда отработавшие газы проходят через данный фильтр, большинство частиц сажи задерживаются на стенках матрицы, а титановый катализатор способствует окислению углеводородов, которые не сгорели в камере сгорания двигателя.

Активная и пассивная регенерация

Как известно, регенерация сажевого фильтра может быть активной или пассивной. При последней окисление сажи происходит непрерывно за счет высокой температуры и действия катализатора. При пассивной регенерации цепочка образований выглядит следующим образом:

1. Оксиды азота реагируют с кислородом, в результате чего образуются диоксиды азота.
2. Затем новообразованное вещество вступает в реакцию с сажей (углеродом), что приводит к образованию угарного газа и оксида азота.
3. Угарный газ и оксид азота взаимодействуют с кислородом, и в результате появляется диоксид азота и углекислого газа.

Если двигатель работает на низких оборотах, то температура газов будет невысокой, из-за чего пассивная регенерация не происходит. В этом случае будет осуществлена принудительная или активная регенерация. Она осуществляется при температуре 600-650 градусов. Достигаются такие температуры с помощью системы управления двигателем. При этой температуре сажа сгорает, то есть вступает в реакцию с кислородом при последующем образовании углекислого газа.

Датчики системы

Для работы сажевого фильтра в «Мерседесе» или других автомобилях предусмотрены целые системы управления и датчиков:

1. Расходомер воздуха.
2. Датчик давления в сажевом фильтре.
3. Датчик температуры газов до сажевого фильтра и после него.

По полученным результатам компьютер автоматически впрыскивает дополнительные объемы топлива в камеру сгорания, снижает подачу воздуха и даже прекращает рециркуляцию выхлопных газов. Все это ведет к повышению температуры выхлопа до значения, при котором регенерация может быть осуществлена.

Автоматическая регенерация

Концерны Peugeot и Citroen разработали фильтр с автоматической регенерацией. Их устанавливают отдельно от каталитического нейтрализатора. В данной конструкции используется метод регенерации, который основан на впрыске в топливо специальных присадок, повышающих температуру выхлопных газов. Такой же способ реализуется в фильтрах других производителей (Ford или Toyota, к примеру).

Здесь он работает следующим образом: когда фильтр по максимуму заполнен частицами сажи, система производит автоматический впрыск в топливо специальной присадки с содержанием церия в составе. Этот элемент при сгорании выделяет большое количество тепла.

Присадка может впрыскиваться по сигналу компьютера несколько раз. Первый раз впрыск осуществляется на такте впрыска топлива. При этом отработавшие газы разогреваются до высокой температуры и нагревают матрицу фильтра до 700 градусов. Затем впрыск присадок осуществляется на такте выпуска газов. При этом церий не сгорает, а вместе с газами попадает в сажевый фильтр. При попадании на раскаленную матрицу топливо с церием воспламеняется, и температура достигает 1000 градусов. При этом сажа сгорает, и таким образом осуществляется регенерация фильтра. Отметим, что хотя температура здесь очень высокая, разрушения матрицы и самого фильтра не происходит.

Сама присадка с церием хранится в отдельной емкости. Одной заправки хватит в среднем на несколько лет работы (около 80000 пробега). Обычно сажевый фильтр на дизель, цена которого является высокой и варьируется в диапазоне 20-100 тысяч рублей (зависит от модели), устойчив к применению топлива низкого качества, однако в данном случае расход присадки может быть увеличен из-за большого образования сажи.

Удаление сажевого фильтра и последствия на дизеле

Эти устройства выходят из строя достаточно часто. Учитывая высокую их стоимость, некоторые владельцы автомобилей не хотят платить за них деньги. Да и зачем, если без них машина нормально ездит? К примеру, на машинах «Рено» дизель с сажевым осадком часто приводит к неисправности данной системы, из-за чего мощность мотора и тяга снижаются, уровень масла в двигателе повышается, возможен даже шипящий звук из двигателя. И все из-за того, что выхлопные газы будут с трудом проходить через систему. При этом компьютер пропишет постоянную ошибку и ограничит работу двигателя (до 3000 об/мин).

Многие мастера на СТО физически снимают фильтр и прошивают «мозги» автомобиля. В результате удаления сажевого фильтра последствием на дизеле становится нормальная работа двигателя. Да, выхлопные газы при этом будут содержать большое количество сажи, что вредит окружающей среде, но это мало кого волнует. Однако после удаления потребуется и прошивка автомобиля, иначе на приборной панели будет ошибка «чек».

Впрочем, на тех же СТО знают, как почистить сажевый фильтр. Но эта услуга стоит денег и помогает лишь на время.

Симптомы неисправности

Как уже было сказано, при неисправности этого фильтра некоторые моторы перестают работать на полную мощность. Автомобиль автоматически отключает турбокомпрессор, переводит двигатель в аварийный режим работы, при котором поднять скорость вращения свыше 3000 об/мин невозможно. Также машина будет потреблять больше топлива, тяга существенно снизится, уровень моторного масла будет выше изначального, а на приборной панели появится знаменитая ошибка Check. Все это и есть типичные признаки неисправности данного модуля.

К счастью, ничего страшного в этом нет. Как вы уже поняли, он легко удаляется без вреда для двигателя или какой-либо его системы. Имеет место только вред окружающей среде и прохожим людям.

В заключение

Многие владельцы автомобилей снимают эти ненужные установки со своих автомобилей и успешно ездят без вреда для двигателя. Теперь вы знаете, что это – сажевый фильтр на дизеле и как он действует. И если на вашем автомобиле он не работает и даже вредит мотору, то его смело можно удалять. К счастью, сегодня эту услугу предлагают на многих СТО. В частности снять это устройство можно с автомобилей «Ниссан», «Мерседес», «Пежо», «Мазда», «Рено». Дизель при дальнейшей работе машины не станет менее эффективным. Напротив, возможна даже прибавка в мощности.

Для чего нужен сажевый фильтр и как часто его следует менять?

Многие современные автомобили имеют сажевые фильтры, которые позволяют улучшить экологичность, обеспечивая соответствие машины строгим европейским требованиям по токсичности выхлопа. Однако в процессе эксплуатации такой нейтрализатор забивается, и именно по этой причине большинство автовладельцев на дизельных автомобилях просто удаляют сажевый фильтр, что предупреждает появление различного рода сложных поломок.

Описание и принцип работы сажевого фильтра

В прошлом определить дизельный двигатель можно было не только по характерному тракторному звуку, но и наличию из трубы грязного чёрного дыма. В последующем на автомобилях стали использоваться сажевые фильтры, которые очищают выхлопные газы, устраняя вонь от сгоревшей солярки.

Но как только такой фильтр забивается сажей, появляются проблемы с машиной, которая теряла лошадиные силы, увеличивался расход топлива, появлялись проблемы с многочисленными датчиками в катализаторе. Все это отрицательно сказывалось на всей работе двигателя. Устанавливаются такие фильтры исключительно на дизельных двигателях, их располагают после катализатора, обеспечивая механическую очистку выхлопных газов от сажи.

Современные сажевые фильтры оснащается многочисленными датчиками, которые позволяют определить температуру выхлопных газов и объём пропускаемого воздуха. На основании последнего вся система делает вывод о состоянии сажевого фильтра, предупреждая автовладельца о необходимости его замены. Забившийся фильтр не сможет в штатном режиме пропускать газы, в итоге увеличивается нагрузка на двигатель, и, если автовладелец не проводит регенерацию или не меняет вышедшие из строя запчасти, могут отмечаться серьёзные неисправности у двигателя. В конечном счете такой ремонт обойдется в солидную сумму.

Регенерация фильтра

Под регенерацией принято понимать процедуру самоочистки, которая может выполняться несколькими способами. Например, блок управления, определив забившийся фильтр, поднимает температуру выхлопных газов, для чего используются специальные форсунки, установленные около катализатора и самого фильтра. Вся грязь и сажа просто выгорают, после чего фильтрующий элемент очищается и начинает исправно пропускать выхлопные газы.

Также для регенерации фильтра может использоваться специальная жидкость, которая заливается в предназначенный для этого отдельный бак. Это жидкий катализатор, который снижает температуру сгорания сажи, что избавляет от необходимости установки дополнительной форсунки для очистки выхлопной системы. За процесс регенерации отвечает блок управления автомобилем, который самостоятельно принимает решение о проведении такой работы.

Когда менять сажевый фильтр

Обычно к пробегу в 200 000 километров и более сажевый фильтр уже несколько раз пережил процедуру регенерации, его фильтрующие соты изрядно обгорели и в последующем просто очистить его от сажи и загрязнений очередным повышением температуры будет уже невозможно. Если установлено, что вышел из строя катализатор, то одновременно с ним меняют сажевый фильтр. Чаще всего такая операция в современных автомобилях требуется на пробегах около 200 тысяч километров.

Непосредственно процедура удаления сажевого фильтра не представляет особой сложности, банку от системы выхлопа, где расположен очищающий элемент, разрезают болгаркой, после чего выпрессовывают целиком или же выдалбливают кусками разрушившийся фильтр. Нужно лишь помнить о том, что одного механического удаления фильтра и катализатора будет недостаточно. В обязательном порядке устанавливаются обманки, перепрошивается блок управления, что позволяет двигателю правильно работать даже с удалёнными нейтрализаторами отработанных газов.

Выводы

Сажевые фильтры устанавливаются на дизельных автомобилях. Их основное назначение – это фильтрация сажи, которая будет неизменно содержаться в сгоревшей солярке. По мере использования автомобиля сажевый фильтр забивается, падает его пропускная способность и увеличивается нагрузка на двигатель. В данном случае требуется вырезать и удалять этот очищающий элемент, одновременно удаляется катализатор, а вместо него устанавливаются специальные модули, в том числе проводится перепрошивка блока управления двигателем.

Всё о сажевом фильтре.

Сажевый фильтр на дизеле. Что это такое?

Сажевый фильтр — это один из основных элементов выхлопной системы дизельного автомобиля. Он отвечает за очистку и преобразование загрязненных выхлопных газов фактически в чистый воздух и воду. На рисунке ниже изображена схема системы очистки выхлопных газов современного автомобиля.

Сажевый фильтр и система фильтрации выхлопных газов дизельного автомобиля

Сажевый фильтр, совмещенный с катализатором и отдельно расположенный.

В зависимости от автомобиля, сажевый фильтр бывает, как отдельным элементом выхлопной системы, так и совмещенным с катализатором, на рисунке ниже это хорошо видно.

Сажевый фильтр с катализатором

Сажевый фильтр отвечает за удаление сажи и крупных загрязняющих элементов, а каталитический нейтрализатор (катализатора) преобразует оставшиеся загрязнения выхлопа в фактически чистый воздух. Для этого на катализатор нанесено высокотехнологичное напыление, которое при температуре выше 300 градусов по Цельсию, способно разрушать и преобразовывать вредные примеси в выхлопных газах в чистый воздух. При производстве сажевого фильтра и катализатора используются дорогие материалы, которые призваны очистить выхлопные газы, в производстве напыления для катализатора используется даже платина! И все это, ради выполнение экологических норм Евро 4-5-6.

Как работает сажевый фильтр, принцип работы.

Через его сетчатую структуру, выполненную в виде «лабиринта», проходят загрязнённые выхлопные газы. Из сажевого фильтра они уже выходят весьма очищенным, после они попадают на финальную очистку в катализатор, в катализаторе они уже очищаются до требуемых экологических норм, и теперь ими можно безопасно дышать. Сам принцип очистки состоит из двух этапов: сначала происходит фильтрация и задержание частиц сажи и других загрязнений, а потом, при высокой температуре, сажевый фильтр нагревается во время работы до 300-700 градусов, эти частицы преобразовываются в другие безопасные химические соединения или попросту догорают.

Сажевый фильтр в авто: зачем он нужен дизельному двигателю.

Самому двигателю сажевый фильтр совершенно не нужен, т.е. он даже ему наносит определенный вред. А вот экологии и людям сажевый фильтр еще как нужен! Без него автомобиль начнет гораздо сильнее пахнуть, а при ускорении и нажатии на педаль газа из выхлопной системы у вас будет валить густой черный дым. Одним плевать на экологию и на запах автомобиля, другие же люди более чувствительны к запахам и не потерпят еще более едкий аромат выхлопных газов, чем он есть. Если убрать сажевый фильтр, то мотор будет выдавать больше мощности и крутящего момента, прибавка будет от 6% до 15%, а кроме этого, вы продлите срок службы двигателя, сняв с него дополнительную нагрузку.

Зачем удаляют сажевые фильтры?

А удаляют их затем, чтобы решать навсегда проблемы с сажевым фильтром и увеличить мощность, из минусов и недостатков этой процедуры можно назвать, разве что, только более едкий аромат выхлопных газов и большее их количество.

Сажевый фильтр и катализатор: это одно и то же или нет?

Нет, это разные вещи, но иногда они совмещены в одном корпусе. Также хотелось бы отметить, что они несут одну и ту же функцию, но на разных этапах – это очистка выхлопных газов.

Сажевый фильтр: где стоит.

В зависимости от автомобиля он может располагаться или сразу после двигателя, т.е. после выпускного коллектора, непосредственно на нем, или внизу на выхлопной магистрали. Сажевый фильтр легко узнать, он выглядит как «бочонок» цилиндрической или слегка прямоугольной формы.

На данной картинке (фото) изображен один из вариантов расположения сажевого фильтра.

Сажевый фильтр — что это и где это.

Как узнать, есть ли сажевый фильтр?

Если у вас дизельный автомобиль, т.е. вы его заправляете дизельным топливом, то он у вас или есть, или был. Почему был? Потому что возможно один из владельцев автомобиля его уже удалил. Для того, чтобы понять, есть или нет у вас в машине сажевый фильтр, легче всего обратиться к нам, к специалистам, т.к. внешне вы его можете перепутать с пламегасителем (стронгером), если сажевый фильтр уже удалили до вас и заменили на одну из этих запчастей.

Сажевый фильтр: причины неисправности (поломки).

От чего ломается сажевый фильтр? Этому есть несколько причин: первая — это режим использования автомобиля, в пробках для сажевого фильтра нет ничего хорошо, в пробках и при средней низкой скорости передвижения он не может самоочищаться и регенерироваться. Во-вторых, это топливо низкого качества, оно наносит вред и двигателю, и сажевому фильтру, в частности, а в-третьих, это отсутствие заботы об автомобиле и его плохое состояние, двигатель и его системы в плохом состоянии могут достаточно быстро сломать сажевый фильтр и привести его в негодность.

Сажевый фильтр. Признаки неисправности.

Наверное, самый популярный признак неисправности — это появление ошибки по сажевому фильтру, эти ошибки могут быть самыми разными 00480a, 00481, 2626-001, Р2002, P242F – 001, 009263, 008194… и т.п., ошибки эти означают разные поломки и одна может появляется из-за другой, но диагностика сажевого фильтра поможет вам понять, в чем реальная причина их появления! Записывайтесь к нам на диагностику! Также из признаков поломки сажевого фильтра можно выделить: снижение тяги, глохнущий двигатель или он может работать нестабильно, слишком загрязненный выхлоп, увеличение расхода топлива… и т.п.

Последствия использования автомобиля с забитым или неисправным сажевым фильтром.

Из-за неработающего, неисправного сажевого фильтра или забитого слишком сильно сажей и другими отходами работы двигателя, могут сломаться ЕГРАГР, система рециркуляции выхлопных газов и турбокомпрессор (турбина). Чем сильнее забит сажевый фильтр и чем серьезней его неисправность, тем выше износ двигателя, при появлении ошибки по сажевому фильтру, автомобиль можете перейти в аварийный режим работы, турбина не будет включаться, а обороты не будет подниматься выше 2.500-3.200 об/минуту, в следствие чего АКПП (Автоматическая коробка передач) получает несоответствующий крутящий момент и приключаться она начнет с толчками и будет работать не совсем корректно.

Но главное и самое дорогостоящее — это поломка турбины и двигателя, которая потребуется в случае отсутствия длительного ремонта сажевого фильтра.

Что такое регенерация сажевого фильтра?

Это процесс, благодаря которому сажевый фильтр очищается настолько, насколько это возможно собственными силами автомобиля. Есть несколько видов регенерации сажевого фильтра, о них будет сказано ниже. Главное, нужно понимать, что регенерация — это не восстановление, а всего лишь попытка автомобиля собственными силами удалить избыток загрязнения в нем. Т.е. полностью восстановить свойства сажевого фильтра регенерация не способна, и, если сажевый фильтр потерял полностью свои свойства, регенерация ему не поможет.

• Пассивная регенерация. При длительной, нагруженной работе двигателя, например, в течение нескольких часов на магистрали, сажевый фильтр нагревается до высокой температуры, до 400-600 градусов, что позволяет частицам сажи вместе диоксидом азота превращаться в диоксид углерода, этот процесс протекает, в том числе, и благодаря платине, которая является одной из составляющих напыления на сажевом фильтре и катализаторе. А остатки сажи в нем, в таком случае, постепенно догорают.

• Активная регенерация. Если для пассивной регенерации не хватает времени или вы не ездите по магистралям, а стоите только в пробках, запускается процесс активной регенерации. Мозги автомобиля вмешиваются в работу двигателя и в систему очистки сажевого фильтра и напрямую «искусственно» разогревают его до 600-700 градусов, процесс занимает от 7 до 20 минут, в зависимости от степени загрязнения сажевого фильтра. В момент регенерации мотор может работать активнее, а из выхлопной трубы появится чёрный густой дым. Таким образом, сажевый фильтр пытается избавиться от избытка накопления в себе сажи и других отходов работы двигателя.

Если процесс регенерации уже не помогает, то обычно требуется или промывка, или другой вид ремонт сажевого фильтра.

Наш сервис специализируется на сажевых фильтрах и других системах очистки выхлопных газов. Вы можете записаться на бесплатную диагностику и понять, в чем причина поломки у вашей машины.

Не гадайте на кофейной гуще, запишитесь к профессионалам на диагностику и качественно решите проблемы с сажевым фильтром.

Устройство сажевого фильтра и принцип работы

В Европе самым популярным ДВС является дизель. Однако, ни в бензиновом, ни в дизельном моторе топливо не сгорает полностью. Следствием чего будет образование в отработанных газах (ОГ) ядовитых и канцерогенных веществ, в том числе частиц сажи – продуктов неполного сгорания углеводородов. Во избежание этого введены нормы на выбросы вредных веществ, для соответствия которым в конструкцию автомобиля вводится специальный элемент – сажевый фильтр.

1. Для чего нужен сажевый фильтр
2. Принцип работы
3. Устройство сажевого фильтра
4. Фильтр сажевых частиц – как лучше эксплуатировать
5. Причины, снижающие эффективность работы
6. Текущий контроль состояния
7. Как очистить – дизель позволяет и это
8. Пассивная регенерация
9. Активная регенерация
10. Промывка

Для чего нужен сажевый фильтр

Для понимания назначения подобного устройства необходимо коснуться того, что собой представляют ОГ. На фото ниже в таблице показан состав ОГ, а также их влияние на организм человека.

Данные показывают, что дизель опасен высоким содержанием сажи в составе ОГ. Вот для уменьшения ее концентрации в конструкцию автомобиля и вводится такой элемент – сажевый фильтр, рассматриваемый ниже.

Принцип работы

Размер частиц сажи ориентировочно равен пяти сотым микрона, а по своему химическому составу это чистый углерод. Задержать такие микроскопические частицы обычными средствами довольно проблематично. Для их улавливания в устройстве используется диффузия. Понять принцип работы, заложенный в подобное устройство, поможет приведенное ниже фото:

Из картинки видно, что в матрице существует целая сеть трубок, причем у соседних из них торцы закрыты с разных сторон. Внутрь ОГ поступают со стороны двигателя, но попадая в трубки, закрытые с противоположной стороны, не могут двигаться дальше. Тогда они через стенки проникают в соседние открытые полости и свободно уходят из керамической матрицы.

При этом во время диффузии из одной полости в другую, даже микроскопические частицы задерживаются, а значит, сажевый фильтр выполнил свою задачу.

Устройство сажевого фильтра

Сам по себе дизельный сажевый фильтр, при своей внешней простоте, является довольно сложным устройством. При всех его исполнениях для различных автомобилей, он является металлическим цилиндром. На цилиндре располагаются входной и выходной патрубки для подключения к общей системе очистки ОГ. Устройство фильтра можно видеть на приведенном фото.

Внутри располагается керамическая матрица, устройство которой уже рассмотрено выше. Кроме матрицы на сажевый фильтр устанавливаются датчики, контролирующие его работу.
Среди них стоит упомянуть:

• датчик разности давления;
• датчик температуры на входе и выходе используемого сажевого фильтра.

В зависимости от конструктивного исполнения сажевый фильтр на дизель может устанавливаться по-разному, как именно – показано на фото:

Дело в том, что сама матрица может быть изготовлена как с внутренним каталитическим покрытием, так и без него. В последнем случае на дизель необходимо дополнительно устанавливать катализатор. Если в составе использована керамическая матрица с каталитическим покрытием, то он может быть объединен с катализатором.

Фильтр сажевых частиц – как лучше эксплуатировать

Правильная эксплуатация автомобиля продлевает время жизни сажевого фильтра. Дело в том, что очищая ОГ, поры в трубках и сами трубки забиваются частицами сажи, что приводит к ухудшению условий работы двигателя и в конечном итоге не позволяет нормально эксплуатировать автомобиль.

Здесь стоит упомянуть, что сажевый фильтр, для восстановления его работоспособности без замены и снятия с автомобиля, требует специального режима работы, отличающегося от выполняемого обычно процесса фильтрации. Но к этому вопросу можно будет вернуться немного позже.

Причины, снижающие эффективность работы

Причин, по которым он забивается, может быть несколько. Одна из основных – это качество используемого топлива. Некачественное топливо служит причиной повышенного образования сажи в процессе работы двигателя, вследствие чего очень быстро сажевый фильтр будет забит этими частицами, что значительно снизит срок его службы.

Другой причиной можно считать недостаточную для полного сгорания сажи температуру выхлопных газов. Дело в том, что сажевый фильтр позволяет не только задерживать частицы сажи, но и в процессе работы, когда дизель обеспечивает достаточный уровень температуры ОГ, сжигать эти частицы. Но надо подчеркнуть, что это возможно, когда значение температуры ОГ высокое и составляет не менее шестисот градусов. При других, более низких ее значениях, ничего подобного не происходит.

Причин снижения температуры ОГ может быть несколько, в том числе:

1. режим движения (с низкой скоростью и частыми остановками);
2. пробки во время движения;
3. нарушение процесса сгорания топлива.

Текущий контроль состояния

С целью обеспечения контроля, выхлопная система, которой оснащается дизель, комплектуется контрольно-измерительными приборами, включающими в себя, как уже упоминалось, датчик температуры, контролирующий ее показания, и датчик давления, измеряющий его разность на концах фильтра.

По сигналам, которые формирует датчик давления, контроллер управления определяет, что сажевый фильтр переполнен несгоревшими остатками топлива, и поэтому может автоматически запустить процесс его очистки. На панели при этом появляется соответствующий символ.

Как очистить – дизель позволяет и это

Зачастую для восстановления нормальной эксплуатации машины, когда сажевый фильтр заполнен частицами несгоревшего топлива, достаточно использовать несколько простых приёмов, запускающих регенерацию. Она может быть активной и пассивной. При любом варианте, очистка происходит благодаря сгоранию частиц сажи и освобождения от них забившихся пор, для чего используется:

• повышение значения температуры ОГ;
• присадки, приводящие к уменьшению температуры, при которой происходит сгорание сажи;
• промывка, при которой сажевый фильтр с помощью специальных реагентов очищается от сажи.

Пассивная регенерация

Проводится водителем самостоятельно при появлении соответствующей индикации, а также при заметных признаках ухудшения работы двигателя (падение мощности, снижение динамики и т.д.).
При этом самое главное – обеспечить для ОГ повышение температуры, что получается, если проехать три-четыре десятка километров при полной нагрузке. Такой режим движения обеспечит сгорание сажи внутри и его очистку. Другим вариантом может быть использование специальных добавок в топливо, приводящих к понижению температуры сгорания сажи.

Активная регенерация

Подобный режим, позволяющий выполнить очистку, может автоматически включить контроллер управления двигателем. Для этого он анализирует данные, которые ему передает датчик текущей температуры, а также датчик разности давлений. Этот датчик сигнализирует, что частицы сажи забили сажевый фильтр, а датчик текущей температуры определяет ее значение. Если ее недостаточно для сгорания сажи, то контроллер может осуществить, например, дополнительный впрыск топлива, осуществляемый при выпуске ОГ, что приведёт к его сгоранию непосредственно в системе выхлопа и поднимет температуру выхлопных газов до нужного значения.
Если выхлопная система, которая установлена на дизель, предусматривает и другие меры, направленные на повышение температуры отработанных газов, поступающих в сажевый фильтр, то контроллер управления также их задействует.

Промывка

В этом случае очистка выполняется с помощью специальных жидкостей, заливаемых или впрыскиваемых внутрь. Реагенты размягчают сажу и выводят ее из забитых пор, после чего она может быть сожжена при движении авто.
» alt=»»>
Сажевый фильтр – неотъемлемая часть современного автомобиля и обеспечивает состав выхлопных газов в соответствии с действующими нормами. Его текущее состояние контролируется системой управления, для чего используется датчик текущей температуры, а также датчик, измеряющий разность давления. Такая система контроля позволяет либо водителю своевременно принять меры по восстановлению работоспособности сажевого фильтра и нормального технического состояния автомобиля, либо режим регенерации включится автоматически, если это предусмотрено конструкцией.

EFC › Блог › Что такое Сажевый фильтр (DPF) и как он работает

Сажевый фильтр (DPF) необходим для задержки сажевых частиц, содержащихся в выхлопных газах дизельного автомобиля. Сажевые фильтры начали устанавливать серийно на дизельные автомобили в 2001 году, а обязательными они стали в 2009. Применение сажевого фильтра снижает содержание сажи в выхлопе дизельного автомобиля на 80–90%.

Сажевый фильтр может быть отдельным элементом или частью каталитического нейтрализатора (сажевый фильтр с каталитическим покрытием. Сажевый фильтр имеет два этапа работы:

1. Фильтрация выхлопных газов

Во время фильтрации крупные частички сажи оседают на стенках фильтра. Осевшая на стенках фильтра сажа начинает препятствовать выходу выхлопных газов. Следовательно, фильтру нужна очистка, которую называют регенерацией.

Способ регенерации зависит от типа сажевого фильтра. Наиболее распространены сажевые фильтры следующих типов:

1. Сажевый фильтр с каталитическим покрытием. Такой фильтр устанавливается за выпускным коллектором. Внутри фильтра – ячеистая керамическая матрица с каналами, попеременно закрытыми с одной и другой стороны. Стенки каналов пористые, они и фильтруют выхлопные газы. На поверхности стенок – тонкий слой титана, который выполняет роль катализатора. Катализатор способствует окислению углеводородов.

Регенерация такого фильтра может быть активной или пассивной:

1.1. При пассивной регенерации несгоревшие частицы окисляются благодаря катализатору и высокой температуре выхлопных газов

1.2. Активная регенерация происходит при повышенной температуре, которую создает блок управления двигателем. При высокой температуре частички сажи в фильтре просто сгорают.

2. Сажевый фильтр с автоматической регенерацией (FAP) разработан французским концерном Peugeot-Citroen. Этот фильтр является самостоятельным узлом и устанавливается за катализатором. Регенерация фильтра происходит также, как и в случае с каталитическим сажевым фильтром, при повышении температуры выхлопных газов, только в данном случае температура повышается не управляющей электроникой двигателя, а специальной присадкой для топлива. Присадка, содержащая церий, впрыскивается в топливо автоматически, когда электроника определит, что сажевый фильтр забит. Пополнять запасы присадки необходимо примерно раз в 80 000 км. Использование дизельного топлива низкого качества ускоряет расход присадки.

Отдельное спасибо Blamper за полезную инфу.
Лайкаем и делимся со своими подписчиками!
